Termék típusa	Kalapácsfúró és vésőgép
Márka	Flex
Modell	CHE 2-28 SDS-plus
Névleges felvett teljesítmény	800 W
Üresjárati fordulatszám	0–1300 perc⁻¹
Üresjárati ütésszám	0–4000 perc⁻¹
Maximális ütési energia (EPTA 05/2009)	2,7 J
Szerszámbefogás	SDS-plus
Maximális fúróátmérő - Beton	28 mm
Maximális fúróátmérő - Falazat	30 mm
Maximális fúróátmérő - Fa	38 mm
Maximális fúróátmérő - Fém	13 mm
Súly (EPTA 01/2003 szerint)	2,65 kg
Tápellátás	Hálózati 230 V ~ 50 Hz
Hangnyomásszint	91 dB(A)
Hangteljesítményszint	102 dB(A)
Rezgés - Fúrás	14,30 m/s² (K=1,5 m/s²)
Rezgés - Vésés	14,50 m/s² (K=1,5 m/s²)
Munkamódok	Fúrás, kalapácsfúrás, véső beállítás, vésőkalapács
Forgásirány	Fordítható (jobbra/balra)
Kiegészítő fogantyú	Igen, forgatható
Mélységi ütköző	Igen, állítható
Karbantartás	Rendszeres tisztítás, szénkefe csere, zsírkenés
Biztonság	Védőszemüveg, sisak, légzésvédelem használata javasolt

Gyakran ismételt kérdések - CHE 2-28 SDS-plus Flex

Milyen típusú szerszámokat használhatok a Flex CHE 2-28 SDS-plus készülékkel?

SDS-plus szárú fúrókat és vésőket használhat. A nem SDS szárú szerszámokhoz (pl. fafúrók) megfelelő hárompofás tokmányt kell használni.

Hogyan kell beállítani a mélységi ütközőt?

Nyomja meg a kiegészítő fogantyú tetején található rögzítőkart, helyezze be a mélységi ütközőt, állítsa be a kívánt mélységre, majd engedje el a kart.

Hogyan kell megváltoztatni a munkamódot?

Nyomja meg a reteszelő gombot, majd forgassa el a munkamód-választót a kívánt állásba: fúrás, kalapácsfúrás, véső beállítás vagy vésőkalapács. Győződjön meg róla, hogy a szerszám le van állítva.

Hogyan kell beállítani a véső helyzetét?

Nyomja meg a reteszelő gombot, és állítsa a választót a vésőbeállítás szimbólumára. Forgassa el a vésőt a kívánt szögbe, majd tegye vissza a választót vésőkalapács állásba, és ellenőrizze a reteszelést.

Mi a teendő, ha az elektromos szerszám nem indul el?

Először ellenőrizze a tápellátást és a kábelt. Ha a probléma továbbra is fennáll, a szénkefék elhasználódhattak. A szerszám a kefék élettartamának végeztével automatikusan leáll. Csak eredeti Flex alkatrészekkel cserélje ki.

Hogyan kell karbantartani a kalapácsfúrót?

Rendszeresen tisztítsa a készüléket és a szellőzőnyílásokat száraz sűrített levegővel. A zsírkenést csak hivatalos szerviz végezheti. Garancia ideje alatt ne csavarja ki a fogaskerékház csavarjait.

Milyen biztonsági óvintézkedéseket kell tenni?

Viseljen zajvédő sisakot, védőszemüveget és légzésvédelmet. Használja a kiegészítő fogantyút. Minden beállítás előtt húzza ki a szerszámot. Soha ne fúrjon anélkül, hogy ne érzékelte volna a rejtett kábeleket és vezetékeket.

Használhatom a Flex CHE 2-28 SDS-plus készüléket vésésre?

Igen. Helyezze be a vésőt, állítsa a választót vésőkalapács állásba, és finoman tolja a szerszámot a kipattogás elkerülése érdekében. A véső szögét is beállíthatja.

Mekkora a maximális fúróátmérő betonban?

A maximális fúróátmérő betonban 28 mm. Falazatban koronafúróval 30 mm, fában 38 mm, fémben 13 mm.

Hogyan kell megváltoztatni a forgásirányt?

Használja a kapcsoló felett található forgásirány-váltó kart. Tolja felfelé az óramutató járásával ellentétes irányhoz, lefelé az óramutató járásával megegyezőhöz. Csak álló szerszámnál változtassa meg az irányt.

HASZNÁLATI ÚTMUTATÓ CHE 2-28 SDS-plus Flex

Használt szimbólumok ..... 122

Müszaki adatok 122

Az első pillantásra 123

Az Ön biztonsága érdekében ..... 124

Zaj és vibráció 125

Használati útmutató ..... 126

Karbantartás és ápolás ..... 129

Ártalmatlanítási tudnivalók ..... 130

C €-Megfelelőség 130

Felelősség kizárása 130

Használt szimbólumok

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.

MEGJEGYZÉS!

Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.

Szimbólumok a készüléken

Üzemhelyezés előtt olvassa el a kezelési útmutatót!

Hordjon védőszemüveget!

Viseljen fülvédöt!

Könnyű légzésvédőt kell használni!

Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a Ártalmatlanítási tudnivalók oldalt)!

Műszaki adatok

Fúró- és vésőkalapács CHE 2-28SDS-plus
Névleges felvett teljesítmény	W	800
Üresjárati fordulatszám	min^-1	0–1300
Üresjárati ütésszám	min^-1	0–4000
Max. egyedi ütési energia (a „2009/05 EPTA-eljárás” szerint)	J	2,7
Kenés zsír
Szerszámbefogó SDS-plus
Max. fúrási átmérő– beton– falazat (keményfém fúrókorona)– fa– fém	mmmmmmmm	28683013
A súlya az „01/2003 EPTA-eljárásnak” megfelelő	kg 2,65

Az első pillantásra

1 Porvédő kupak

2 Reteszelőhüvely

3 Kiegészítő fogantyú

4 Rögzítőkar mélységütközöhöz

5 Mélységütköző

6 Forgatógomb az üzemmódhoz

7 K i o l d ó

8 Forgásirány-választó kar (jobbra-/balra forgás)

9 Kapcsoló Ki- és bekapcsoláshoz, valamint a maximális fordulat-/ütésszámig történő felgyorsításhoz.

10 Rögzítő gomb

11 Kézi fogantyú
12 Hálózati kábel
13 Típustábla *

o m b

* nem látható

Az Ön biztonsága érdekében

FIGYELMEZTETÉS!

Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasz-tásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.

Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:

• ezt a kezelési útmutatót,
• az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
• a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.

Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonság-technikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.

Az elektromos szerszámot csak

– rendeltetés szerinti célokra és

- kifogástalan állapotban szabad használni.

A biztonságát csökkentő zavarokat azonnal el kell háritani.

Rendeltetésszerű használat

A CHE 2-28 SDS-plus fúró- és vésőkala- pács a következő rendeltetési célokra készült:

– iparszerű felhasználás az iparban és a kézműiparban,
– ütvefúrás falazatban és betonban tiplis- és horgonyos rögzítéshez és átmenő furatokhoz,
– könnyű vésési munkálatok vakolat és csempe eltávolítására,
– arra alkalmas és a gyártó által a jelen készülékhez ajánlott szerszámmal történő használat.

Kalapácsokra vonatkozó biztonsági útmutatások

■ Viseljen fülvédőt! A zaj hatása hallásvesztést okozhat.
■ Használja a készülékhez mellékelt kiegészítő fogantyúkat. A készülék feletti kontroll elveszítése sérülésekhez vezethet.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti. Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.

További biztonsági útmutatások

■ Használjon megfelelő keresőkészülékeket a rejtett tápvezetékek felkutatására, vagy hívja segítségül a helyi szolgáltató vállalatokat. Az érintkezés az elektromos vezetékekkel tüzet és áramütést okozhat.
Gázvezeték sérülése robbanást idézhet elő. Vízvezetékbe történő behatolás anyagi károkat vagy elektromos áramütést okozhat.

■ Munkavégzéskor tartsa erősen két kézzel a szerszámot, és gondoskodjon biztos állásról. Az elektromos szerszám két kézzel biztosabban kezelhető.

- Biztosítsa a munkadarabot. A befogó szerkezettel rögzített munkadarab biztosabban tartható, mint az Ön kezével.

■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben megsérül. A sérült kábel megnöveli az elektromos áramütés kockázatát.

Csak SDS-plus szerszámfelfogóval rendelkező szerszámokat használjon. A szerszám meghúzásával ellenőrizze a helyes reteszelést.

■ Azonnal cseréltesse ki a sérült porvédő kupakot. A porvédő kupak megakadályozza a por behatolását a szerszámfelfogóba.

■ Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet.

– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.

■ Ne csiszoljon olyan anyagokat, amelyeknél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt).

Az elektromos szerszám jelöléséhez csak ragasztható címkéket szabad használni. Ne fúrjon lyukakat az elektromos szerszám házába!

A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.

Zaj és vibráció

A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.

A készülék A értékelésű zajszintjének nagysága tipikusan:

– Hangnyomásszint: 91 dB(A);

– Hangteljesítményszint: 102 dB(A);

– Bizonytalanság: K = 3 dB.

Rezgési összérték:

- ütvefúrásnál:

• Emissziós érték: a _h = 14,30 m/s ^2
  – Bizonytalanság: K = 1,5 m/s ^2

- vésésnél:

– Emissziós érték: a _h = 14,50 m/s ^2

– Bizonytalanság: K = 1,5 m/s ^2

FIGYELEM!

A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.

i MEGJEGYZÉS!

A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz.

Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.

A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantar-tással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.

A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.

Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.

VIGYÁZAT!

85 dB(A) hangnyomás fölött hallásvédőt kell hordani.

Használati útmutató

Üzembe helyezés előtt

Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és a szállítási sérüléseket.

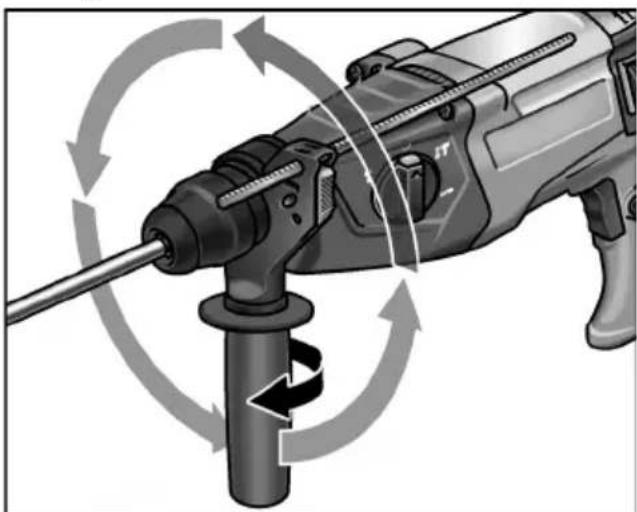

A kiegészítő fogantyú állítása

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

VIGYÁZAT!

Az elektromos szerszámot csak felszerelt kiegészítő fogantyúval szabad használni.

A kiegészítő fogantyú a biztonságos és fáradságmentes munkavégzés garantálásához bármely tetszőleges pozícióba elfordítható.

■ Oldja a rögzítést a kiegészítő fogantyút az óramutató járásával ellentétes irányba forgatva.

■ Fordítsa a kiegészítő fogantyút a kívánt pozícióba.
Rögzítse a fogantyút a kívánt helyzetben a kiegészítő fogantyút az óramutató járásával egyező irányba forgatva.

A mélységütköző felszerelése

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

■ Nyomja meg a rögzítőkart a kiegészítő fogantyún a felső részén, és tartsa meg.
■ Tolja be a mélységütközöt.
- Állítsa be a mélységütközőt a szükséges fúrási mélységre.
■ Engedje el a rögzítőkart.

SDS-szárral rendelkező szerszá- mok alkalmazása

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

VIGYÁZAT!

A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyüt!

MEGJEGYZÉS!

A használt szerszámoknak SDS-szárral kell rendelkezniük. SDS-szár nélküli szerszámokhoz (pl. fafúrók) hárompofás fúrótokmányt használjon.

■ Ellenőrizze a porvédő kupakot.
– Tisztítsa meg a koszos kupakot.
– Cseréltesse ki a hibás porvédő kupakot.

■ Helyezze be a betétszerszámot (1.), és forgassa addig (2.), amíg reteszelődik.

■ Ellenőrizze a reteszelődést a betétszerszám meghúzásával.

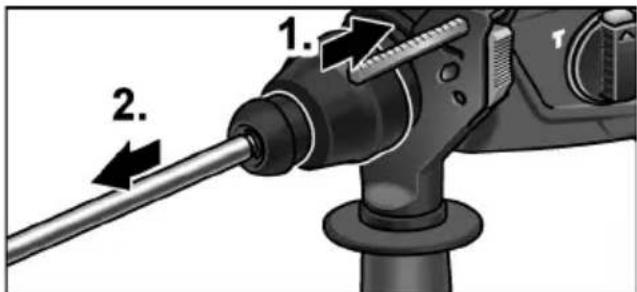

A szerszámok kivétele

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

VIGYÁZAT!

A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt!

■ Húzza hátra a reteszelőhüvelyt (1.).
■ Vegye ki a betétszerszámot (2.).

Az üzemmód beállítása

VIGYÁZAT!

Az üzemmódot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.

■ Nyomja meg a kioldó gombot.

- Állítsa a forgatógombot a kívánt üzemmódra:

fúrás

Ütvefúrás

A vésöpozíció beállítása (lásd ott)

Vésés

MEGJEGYZÉS!

(fúás), (ütveurás) és

(vésés) pozíciókban a kioldó gombnak láthatóan rögzülnie kell (ki kell ugornia).

(a vésőpozíció beállítása) pozíció- in ne kapcsolja be az elektromos erszámot.

A vésőpozíció beállítása

A véső a végzendő munkálatokhoz optimális pozícióba forgatható.

■ Nyomja meg a kioldó gombot, és állítsa az üzemmódválasztó forgatógombot a szimbólumra Q1.).

■ Forgassa a vésőt addig, amíg a véső a kívánt szögben nem áll (2.).
■ Nyomja meg a kioldó gombot, és állítsa az üzemmódválasztó forgatógombot a szimbólumra.

Ügyeljen a reteszelésre!

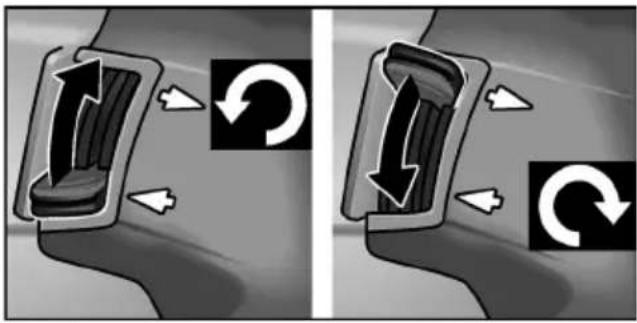

A forgásirány beállítása

VIGYÁZAT!

Az üzemmódot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.

- Állítsa a forgásirány-váltókapcsolót a szükséges pozícióba:

– Fent: az óramutató járásával ellentétes irányba

– Lent: az óramutató járásával megegyező irányba

Az elektromos szerszám bekapcsolása

Rögzítés nélkül:

■ A kapcsolót megnyomni és nyomva tartani.

Az elektromos szerszám kapcsolója lehetővé teszi a fordulat-, ill. ütésszám lassú növelését a maximális értékig.

A gép kikapcsolása

■ Engedje el a kapcsolót.

Rögzítéssel:

FIGYELMEZTETÉS!

Áramkimaradás után a bekapcsolt elektromos szerszám újra elindul. Az elektromos szerszámot azonnal ki kell kapcsolni!

■ Nyomja le a kapcsolót, és tartsa nyomva (1.).
■ A kapcsoló rögzítéséhez nyomja le a rögzítő gombot (2.).

A gép kikapcsolása

■ Nyomja le és engedje el a kapcsolót.

Munkákra vonatkozó megjegyzések Fúrás/Ütvefúrás

1. Állítsa az üzemmód forgatógombját a (fúrás), ill. (ütve túrás) szimbólumra. Ügyeljen a reteszelésre!
2. Helyezze be a fúrót.
3. Állítsa a kiegészítő fogantyút a kívánt pozícióba.
4. Dugja be a hálózati dugót.
5. Fogja meg az elektromos szerszámot mindkét kézzel, és vegye fel a munkapozíciót.
6. Helyezze rá a fúrót, és kapcsolja be az elektromos szerszámot.
7. Tolja előre érzéssel az elektromos szerszámot.
8. A fúrás befejezése után kapcsolja ki a készüléket.
9. Húzza ki a hálózati dugaszt.

Vésés

1. Helyezze be a vésőt.

2. Állítsa az üzemmód forgatógombját a szimbólu mra.

3. Forgassa a vésőt a kívánt pozícióba.

4. Állítsa az üzemmód forgatógombját a szimbólumra. Ügyeljen a reteszelésre!

5. Állítsa a kiegészítő fogantyút a kívánt pozícióba.

6. Dugja be a hálózati dugót.

7. Fogja meg az elektromos szerszámot mindkét kézzel, és vegye fel a munkapozíciót.

8. Kapcsolja be az elektromos szerszámot.

9. Véséskor érzéssel tolja előre az elektromos szerszámot úgy, hogy az ne ugráljon.

10. A munkavégzés befejezése után kapcsolja ki a készüléket.

11. Húzza ki a hálózati dugaszt.

Egyéb útmutatások

– „Éles” betétszerszámok alkalmazása növeli a munkateljesítményt és az elektromos szerszám élettartamát.

– Az elektromos szerszámot a munka után meg kell tisztítani, és száraz helyen kell tárolni.

Karbantartás és ápolás

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

Tisztítás

Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.

A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.

A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.

Szénkefék

Az elektromos szerszám lekapcsoló szénkefékkel rendelkezik.

Amikor a kikapcsoló szénkefék elérik a kopáshatárukat, az elektromos szerszám automatikusan kikapcsol.

MEGJEGYZÉS!

Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.

A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a széntűz.

A szénkefék erős égése esetén azonnal ki kell kapcsolni az elektromos szerszámot.

Adja át az elektromos szerszámot egy a gyártó által felhatalmazott ügyfélszolgálati mühelynek.

Hajtómű

MEGJEGYZÉS!

A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki.

Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.

Az elektromos szerszám zsírkenésű.

A zsírcserét/zsírral történő feltöltést a gyártó által feljogosított ügyfélszolgálati szervizműhellyel kell elvégeztetni.

Javítások

Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.

Ha az elektromos szerszám csatlakozóvezetéke megsérült, akkor speciálisan előkészített csatlakozóvezetékre (X felszerelési mód) kell cserélni. Ez a FLEX ügyfél-szolgálaton keresztül szerezhető be.

Pótalkatrészek és tartozékok

A további tartozékok, különösen az alkalmazott szerszámok a gyártó katalógusában tekinthetők meg.

Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:

www.flex-tools.com

Ártalmatlanítási tudnivalók

FIGYELMEZTETÉS!

A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.

Csak az EU tagországai számára. Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!

Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszá- mokat elkülönítve kell gyűjteni, és gondos- kodni kell a környezetkímélő módon történő újrahasznosításukról.

MEGJEGYZÉS!

Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!

CE-Megfelelőség

Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:

EN 60745, a 2004/108/EK (2016. 04. 19-ig), 2014/30/EU (2016. 04. 20-tól), a 2006/42/EK, a 2011/65/EK irányelvek rendelkezései szerint.

A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.

A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.

Obsah
