Márka	Flex
Modell	FHE 2-22 SDS-plus
Terméktípus	Ütvefúrógép
Névleges felvételi teljesítmény	710 W
Üresjárati fordulatszám	0 - 1400 min⁻¹
Üresjárati ütésszám	0 - 4300 min⁻¹
Max. ütési energia (EPTA 05/2009)	2,1 J
Szerszámbefogó	SDS-plus
Max. fúrási átmérő (beton)	22 mm
Max. fúrási átmérő (fa)	30 mm
Max. fúrási átmérő (fém)	13 mm
Súly (EPTA 01/2003)	2,3 kg
Munkamódok	Fúrás, Kalapácsos fúrás
Fordulatszám-szabályozás	Változtatható kapcsolóval
Forgásirány	Jobbra/Balra (kapcsoló)
Kiegészítő fogantyú	Igen, állítható
Mélységi ütköző	Igen, beállítható
Reteszelő gomb	Igen, folyamatos üzemhez
Hangnyomásszint	91 dB(A)
Hangteljesítményszint	102 dB(A)
Rezgés (ütvefúrás)	a_h = 17,95 m/s², K = 1,5 m/s²
Hálózati táplálás	230 V ~ (tipikus)
Kefe karbantartás	Automatikus leállítás élettartam végén, csere eredeti alkatrészekkel
Tisztítás	Rendszeresen tisztítsa a szellőzőnyílásokat
Garancia	Tartsa be az utasításokat a garancia elvesztésének elkerülése érdekében

Gyakran ismételt kérdések - FHE 2-22 SDS-plus Flex

Hogyan kell cserélni egy SDS-plus fúrószárat?

Húzza hátra a reteszelőhüvelyt (2), távolítsa el a használt szerszámot, forgassa be az új fúrószárat a reteszelésig, majd húzza meg a rögzítés ellenőrzéséhez.

Hogyan kell beállítani a mélységi ütközőt?

Lazítsa meg a szorítócsavart (5) az óramutató járásával ellentétes irányba, illessze be a mélységi ütközőt (4), állítsa be a kívánt mélységet, majd húzza meg a csavart az óramutató járásával megegyező irányba.

Hogyan válasszuk ki a fúrás vagy kalapácsos fúrás üzemmódot?

Nyomja meg a kioldógombot (7), és forgassa el az üzemmódválasztót (6) a Fúrás vagy Kalapácsos fúrás szimbólumra. Engedje el a gombot; annak ki kell ugrania a reteszelés megerősítéséhez.

Mi a teendő, ha az elektromos kéziszerszám sok szikrát termel a keféknél?

Azonnal kapcsolja ki a szerszámot, és adja le egy engedélyezett szervizbe. A szénkefék élettartam végén automatikus megszakítóval vannak ellátva. Csak eredeti FLEX alkatrészekkel cserélje.

Lehet fúrni fát vagy fémet ezzel a fúrógéppel?

Igen, fúrhat fát 30 mm-ig és fémet 13 mm-ig. Használjon SDS-plus szárú fúrókat vagy hárompofás tokmányt nem SDS szárú fúrókhoz.

Hogyan kell tisztítani és karbantartani a fúrógépet?

Húzza ki a készüléket a hálózatból minden karbantartás előtt. Rendszeresen tisztítsa a szellőzőnyílásokat sűrített levegővel. Tisztítsa meg a ház belsejét és a motort. Ellenőrizze a porvédő sapkát, és cserélje ki, ha sérült.

Melyek az alapvető biztonsági óvintézkedések?

Viseljen védőszemüveget és zajvédő fülvédőt. Mindig használja a kiegészítő fogantyút. Tartsa a készüléket a szigetelt fogantyúknál. Fúrás előtt ellenőrizze, hogy nincsenek-e kábelek vagy csövek.

Hogyan kell használni a reteszelő gombot a folyamatos üzemhez?

Nyomja meg a kapcsolót (9), és tartsa lenyomva, nyomja meg a reteszelő gombot (10) a kapcsoló bekapcsolt állapotban tartásához. A leállításhoz nyomja meg ismét a kapcsolót, és engedje el.

Hol találok pótalkatrészeket és tartozékokat?

Lásd a gyártó katalógusait a www.flex-tools.com weboldalon, vagy lépjen kapcsolatba a FLEX vevőszolgálattal. Kizárólag eredeti alkatrészeket használjon, ellenkező esetben a garancia érvényét veszti.

Hogyan kell ártalmatlanítani a készüléket élettartama végén?

Vágja el a tápkábelt, hogy használhatatlanná tegye. Ne dobja a háztartási hulladékba. A WEEE-irányelv (2012/19/EU) értelmében adja le egy újrahasznosító gyűjtőhelyen.

HASZNÁLATI ÚTMUTATÓ FHE 2-22 SDS-plus Flex

Használt szimbólumok ..... 109

Müszaki adatok 109

Az első pillantásra ..... 110

Az Ön biztonsága érdekében ..... 111

Zaj és vibráció ..... 112

Használati útmutató 113

Karbantartás és ápolás ..... 113

Ártalmatlanítási tudnivalók ..... 115

C €-Megfelelőség 116

Felelősség kizárása 116

Használt szimbólumok

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.

MEGJEGYZÉS!

Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.

Szimbólumok a készüléken

Üzemhelyezés előtt olvassa el a kezelési útmutatót!

Hordjon védőszemüveget!

Viseljen fülvédöt!

Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 116 oldalt)!

Műszaki adatok

Fúrókalapács FHE 2-22		SDS-plus
Névleges felvett teljesítmény	W 710
Üresjárati fordulatszám	min^-1	0–1400
Üresjárati ütésszám	min^-1	0–4300
Max. egyedi ütési energia (a „2009/05 EPTA-eljárás” szerint)	J	2,1
Szerszámbefogó SDS-plus
Max. fúrási átmérő– beton– fa– fém	mm mm mm	22 30 13
A súlya az „01/2003 EPTA-eljárásnak” megfelelő	kg 2,3

Az első pillantásra

1 Porvédő kupak
2 Reteszelőhüvely
3 Kiegészítő fogantyú
4 Mélységütköző
5 Szorító csavar
6 Forgatógomb az üzemmódhoz
7 Kioldó gomb
8 Forgásirány-választó kar (jobbra-/balra forgás)
9 Kapcsoló

Ki- és bekapcsoláshoz, valamint a maximális fordulat-/ütésszámig történő felgyorsításhoz.

10 Rögzítő gomb

11 Kézi fogantyú
12 Hálózati kábel
13 Típustábla *

Az Ön biztonsága érdekében

FIGYELMEZTETÉS!

Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.

Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:

• ezt a kezelési útmutatót,
• az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben – 315.915),
• a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.

Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonság-technikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak

– rendeltetés szerinti célokra és

- kifogástalan állapotban szabad használni.

A biztonságát csökkentő zavarokat azonnal el kell háritani.

Rendeltetésszerű használat

Az FHE 2-22 SDS-plus fúrókalapács a következő rendeltetési célokra készült:

– iparszerű felhasználás az iparban és a kézműiparban,
– ütvefúrás falazatban és betonban tiplis- és horgonyos rögzítéshez és átmenő furatokhoz,
– fúrás fába és fémbe,
– arra alkalmas és a gyártó által a jelen készülékhez ajánlott szerszámmal történő használat.

Kalapácsokra vonatkozó biztonsági útmutatások

■ Viseljen fülvédőt! A zaj hatása hallásvesztést okozhat.

■ Használja a készülékhez mellékelt kiegészítő fogantyúkat. A készülék feletti kontroll elveszítése sérülésekhez vezethet.

A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.

Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.

További biztonsági útmutatások

Használjon megfelelő keresőkészülékeket a rejtett tápvezetékek felkutatására, vagy hívja segítségül a helyi szolgáltató vállalatokat. Az érintkezés az elektromos vezetékekkel tüzet és áramütést okozhat. Gázvezeték sérülése robbanást idézhet elő. Vízvezetékbe történő behatolás anyagi károkat vagy elektromos áramütést okozhat.

■ Munkavégzéskor tartsa erősen két kézzel a szerszámot, és gondoskodjon biztos állásról. Az elektromos szerszám két kézzel biztosabban kezelhető.

- Biztosítsa a munkadarabot. A befogó szerkezettel rögzített munkadarab biztosabban tartható, mint az Ön kezével.

■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben meg-sérül. A sérült kábel megnöveli az elektromos áramütés kockázatát.

Csak SDS-plus szerszámfelfogóval rendelkező szerszámokat használjon. A szerszám meghúzásával ellenőrizze a helyes reteszelést.

■ Azonnal cseréltesse ki a sérült porvédő kupakot. A porvédő kupak megakadályozza a por behatolását a szerszámfelfogóba.

Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet.

– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.

■ Ne csiszoljon olyan anyagokat, amelyeknél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt).

Az elektromos szerszám jelöléséhez csak ragasztható címkéket szabad használni. Ne fúrjon lyukakat az elektromos szerszám házába!

A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.

Zaj és vibráció

A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.

A készülék A értékelésű zajszintjének nagysága tipikusan:

– Hangnyomásszint: 91 dB(A);

– Hangteljesítményszint: 102 dB(A);

– Bizonytalanság: K = 3 dB.

Rezgési összérték:

– ütvefúrásnál:

• Emissziós érték: a _h = 17,95 m/s ^2
  – Bizonytalanság: K = 1,5 m/s ^2

FIGYELEM!

A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.

MEGJEGYZÉS!

A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz.

Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.

A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantar-tással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgés-terhelést a munkavégzés teljes időtartama alatt.

A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.

Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.

VIGYÁZAT!

85 dB(A) hangnyomás fölött hallásvédőt kell hordani.

Használati útmutató

Üzembe helyezés előtt

Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és a szállítási sérüléseket.

A kiegészítő fogantyú állítása

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

VIGYÁZAT!

Az elektromos szerszámot csak felszerelt kiegészítő fogantyúval szabad használni.

A kiegészítő fogantyú a biztonságos és fáradságmentes munkavégzés garantálásához bármely tetszőleges pozícióba elfordítható.

■ Oldja a rögzítést a feszítőcsavart az óramutató járásával ellentétes irányba forgatva.

Fordítsa a kiegészítő fogantyút a kívánt pozícióba.
Rögzítse a fogantyút a kívánt helyzetben a kiegészítő fogantyút az óramutató járásával egyező irányba forgatva.

A mélységütköző felszerelése

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

■ Lazítsa meg a feszítőcsavart az óramutató járásával ellentétes irányba forgatva.
■ Tolja be a mélységütközöt.
- Állítsa be a mélységütközőt a szükséges fúrási mélységre.
■ Húzza meg a feszítőcsavart az óra-mutató járásvál egyező irányba.

SDS-szárral rendelkező szerszá- mok alkalmazása

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

VIGYÁZAT!

A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt!

MEGJEGYZÉS!

A használt szerszámoknak SDS-szárral kell rendelkezniük. SDS-szár nélküli szerszámokhoz (pl. fafúrók) hárompofás fúrótokmányt használjon.

■ Ellenőrizze a porvédő kupakot.
– Tisztítsa meg a koszos kupakot.
– Cseréltesse ki a hibás porvédő kupakot.

■ Helyezze be a betétszerszámot (1.), és forgassa addig (2.), amíg reteszelődik.

■ Ellenőrizze a reteszelődést a betét-szerszám meghúzásával.

A szerszámok kivétele

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

VIGYÁZAT!

A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt!

■ Húzza hátra a reteszelőhüvelyt (1.).
■ Vegye ki a betétszerszámot (2.).

Az üzemmód beállítása

VIGYÁZAT!

Az üzemmódot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.

■ Nyomja meg a kioldó gombot.
- Állítsa a forgatógombot a kívánt üzemmódra:

fúrás

T ütvefúrás

i MEGJEGYZÉS!

A (fúrás) és (ü refúrás) pozíciókban a kioldó gombnak láthatóan rögzülnie kell (ki kell ugornia).

A forgásirány beállítása

VIGYÁZAT!

Az üzemmódot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.

- Állítsa a forgásirány-váltókapcsolót a szükséges pozícióba:

– L az óramutató járásával ellentétes irányba
– R az óramutató járásával megegyező irányba

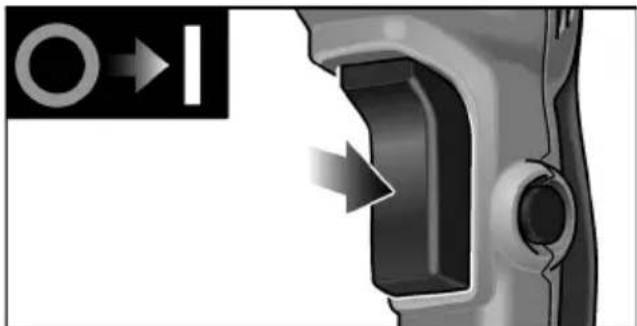

Az elektromos szerszám bekapcsolása

Rögzítés nélkül:

A kapcsolót megnyomni és nyomva tartani. Az elektromos szerszám kapcsolója lehetővé teszi a fordulat-, ill. ütésszám lassú növelését a maximális értékig.

A gép kikapcsolása:

■ Engedje el a kapcsolót.

Rögzítéssel:

FIGYELMEZTETÉS!

Aramkimaradás után a bekapcsolt elektromos szerszám újra elindul. Az elektromos szerszámot azonnal ki kell kapcsolni!

■ Nyomja le a kapcsolót, és tartsa nyomva (1.).

■ A kapcsoló rögzítéséhez nyomja le a rögzítő gombot (2.).

A gép kikapcsolása:

■ Nyomja le és engedje el a kapcsolót.

Munkákra vonatkozó megjegyzések

Fúrás/Ütvefúrás

1. Állítsa az üzemmód forgatógombját a (frás), ill. (ütvúrás) szimbólu mra. Ügyeljen a reteszelésre!

2. Helyezze be a fúrót.

3. Állítsa a kiegészítő fogantyút a kívánt pozícióba.

4. Dugja be a hálózati dugót.

5. Fogja meg az elektromos szerszámot mindkét kézzel, és vegye fel a munkapozíciót.

6. Helyezze rá a fúrót, és kapcsolja be az elektromos szerszámot.

7. Tolja előre érzéssel az elektromos szerszámot.

8. A fúrás befejezése után kapcsolja ki a készüléket.

9. Húzza ki a hálózati dugaszt.

Egyéb útmutatások

– „Éles” betétszerszámok alkalmazása növeli a munkateljesítményt és az elektromos szerszám élettartamát.

– Az elektromos szerszámot a munka után meg kell tisztítani, és száraz helyen kell tárolni.

Karbantartás és ápolás

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

Tisztítás

Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.

A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.

A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.

Szénkefék

Az elektromos szerszám lekapcsoló szénkefékkel rendelkezik.

Amikor a kikapcsoló szénkefék elérik a kopáshatárukat, az elektromos szerszám automatikusan kikapcsol.

i MEGJEGYZÉS!

Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.

A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a széntűz.

A szénkefék erős égése esetén azonnal ki kell kapcsolni az elektromos szerszámot.

Adja át az elektromos szerszámot egy a gyártó által felhatalmazott ügyfélszolgálati mühelynek.

Hajtómű

i MEGJEGYZÉS!

A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki.

Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.

Az elektromos szerszám zsírkenésű.

A zsírcserét/zsírral történő feltöltést a gyártó által feljogosított ügyfélszolgálati szervizműhellyel kell elvégeztetni.

Javítások

Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.

Ha az elektromos szerszám csatlakozóvezetéke megsérült, akkor speciálisan előkészített csatlakozóvezetékre (X felszerelési mód) kell cserélni.

Ez a FLEX ügyfélszolgálaton keresztül szerezhető be.

Pótalkatrészek és tartozékok

A további tartozékok, különösen az alkalmazott szerszámok a gyártó katalógusában tekinthetők meg.

Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com

Ártalmatlanítási tudnivalók

FIGYELMEZTETÉS!

A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.

Csak az EU tagországai számára. Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!

Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszá- mokat elkülönítve kell gyűjteni, és gondos- kodni kell a környezetkímélő módon történő újrahasznosításukról.

i MEGJEGYZÉS!

Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!

CE-Megfelelőség

Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:

EN 60745, a 2004/108/EK (2016. 04. 19-ig), 2014/30/EU (2016. 04. 20-töl), a 2006/42/EK, a 2011/65/EK irányelvek rendelkezései szerint.

A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.

A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.

Obsah
