Mark	Flex
Mudel	FHE 2-22 SDS-plus
Toote tüüp	Löökpuur
Nimivõimsus	710 W
Tühikäigukiirus	0 - 1400 min⁻¹
Tühikäigulöökide arv	0 - 4300 min⁻¹
Maks. löögienergia (EPTA 05/2009)	2,1 J
Tööriistapesa	SDS-plus
Maks. puurimisläbimõõt (betoon)	22 mm
Maks. puurimisläbimõõt (puit)	30 mm
Maks. puurimisläbimõõt (metall)	13 mm
Kaal (EPTA 01/2003)	2,3 kg
Töörežiimid	Puurimine, Löökpuurimine
Kiiruse reguleerimine	Muutuv lülitiga
Pöörlemissuund	Paremale/Vasakule (pöörajaga)
Lisakäepide	Jah, reguleeritav
Sügavuspiirik	Jah, reguleeritav
Fiksaator	Jah, pidevaks tööks
Helirõhutase	91 dB(A)
Helivõimsustase	102 dB(A)
Vibratsioon (löökpuurimine)	a_h = 17,95 m/s², K = 1,5 m/s²
Toiteallikas	230 V ~ (tüüpiline)
Harjade hooldus	Automaatne seiskumine eluea lõpus, asendamine originaalosadega
Puhastamine	Puhastage ventilatsiooniavasid regulaarselt
Garantii	Järgige juhiseid, et mitte kaotada garantiid

Korduma kippuvad küsimused - FHE 2-22 SDS-plus Flex

Kuidas vahetada SDS-plus puuritera?

Tõmmake lukustushüls (2) ettepoole, eemaldage kasutatud tööriist, sisestage uus puuritera keerates kuni lukustumiseni, seejärel tõmmake kinnituse kontrollimiseks.

Kuidas reguleerida sügavuspiirikut?

Keerake kinnituskruvi (5) lahti vastupäeva, sisestage sügavuspiirik (4), seadistage soovitud sügavus, seejärel keerake kruvi kinni päripäeva.

Kuidas valida puurimis- või löökpuurimisrežiim?

Vajutage lukustuse vabastusnuppu (7) ja keerake režiimivalija (6) sümbolile Puurimine või Löökpuurimine. Vabastage nupp; see peab välja hüppama, et kinnitada lukustus.

Mida teha, kui elektriline tööriist tekitab harjade juures palju sädemeid?

Lülitage tööriist kohe välja ja viige see volitatud teenindusse. Süteharjad on varustatud automaatse lülituskaitsmega eluea lõpus. Asendage need ainult FLEX originaalosadega.

Kas ma saan selle puuriga puurida puitu või metalli?

Jah, see suudab puurida puitu kuni 30 mm ja metalli kuni 13 mm. Kasutage SDS-plus varrega puuriterasid või kolmehambalist padrunit SDS-varreta puuriterade jaoks.

Kuidas puhastada ja hooldada puuri?

Enne hooldust ühendage seade vooluvõrgust lahti. Puhastage regulaarselt ventilatsiooniavasid kuiva suruõhuga. Puhastage korpuse sisemust ja mootorit. Kontrollige tolmukaitset ja vahetage see välja, kui see on kahjustatud.

Millised on olulised ohutusmeetmed?

Kandke kaitseprille ja kuulmiskaitseid. Kasutage alati lisakäepidet. Hoidke seadet isoleeritud käepidemetest. Enne puurimist kontrollige, et puurimiskohas ei ole kaableid või torusid.

Kuidas kasutada fiksaatorit pidevaks tööks?

Vajutage lülitit (9) ja hoidke seda all, vajutage fiksaatorit (10), et lüliti lukustada sisselülitatud asendisse. Peatamiseks vajutage uuesti lülitit ja vabastage see.

Kust leida varuosi ja tarvikuid?

Vaadake tootja katalooge aadressil www.flex-tools.com või võtke ühendust FLEX-i klienditeenindusega. Kasutage ainult originaalosi, vastasel juhul kaotate garantii.

Kuidas utiliseerida seade eluea lõpus?

Lõigake toitejuhe, et muuta see kasutuskõlbmatuks. Ärge visake seda olmeprügi hulka. Vastavalt WEEE direktiivile (2012/19/EÜ) viige see kogumispunkti ringlussevõtuks.

KASUTUSJUHEND FHE 2-22 SDS-plus Flex

Kasutatud sümbolid ..... 133

Tehnilised andmed 133

Ülevaade 134

Teie ohutuse heaks ..... 135

Müra- ja vibratsioon 136

Kasutusjuhend 137

Hooldus ja korrashoid 137

Jäätmekäitlus 139

(€-Vastavus 140

Vastutuse välistamine 140

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS!

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Vana seadme jäätmekäitlus (vaata lehekülge 140)!

Tehnilised andmed

Puurvasar FHE 2-22		SDS-plus
Nominaalne võimsustarve	W 710
Tühikäigu pöörlemiskiirus	min ^-1	0–1400
Löökide arv tühikäigul	min ^-1	0–4300
Max ühe löögi energia(„EPTA-procedure 05/2009”järgi)	J	2,1
Tööriista kinnitus SDS-plus
Max puurimisava läbimõõt– betoon– puit– metall	mm mm mm	22 30 13
Kaal on saadud vastavalt„EPTA-procedure 01/2003“meetodile	kg 2,3

Ülevaade

1 Tolmukaitse
2 Lukustushülss
3 Lisakäepide
4 Sügavuspiiraja
5 Kinnituskruvi
6 Töörežiimi lüliti
7 Vabastusnupp
8 Pöörlemissuuna muutmise hoob (päri-/vastupäeva)
9 Lüliti

Sisse- ja väljalülitamiseks ning kiirendamiseks kuni maksimaalsete pöörete/löökide saavutamiseni.

10 Fikseerimisnupp

11 Käepide
12 Võrgukaablit
13 Andmesilt *

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
  – lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutada elektritööriista ainult

• selleks ette nähtud otstarbel,
  – tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Puurvasar FHE 2-22 SDS-plus on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- müüritises ja betoonis liitkinnituste, injektsiooniankrute ja läbiviiguavade vasaraga puurimiseks,
– puidu ja metalli puurimiseks,
– selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga.

Ohutusnõuanded vasarate kasutamiseks

■ Kanda kuulmiskaitset! Müra võib põhjustada kuulmiskahjustusi.
■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine võib põhjustada vigastusi.
Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

Ohutusalane lisateave

■ Kasutage sobivat detektorit, et leida üles varjatud juhtmeid või põörduge informat-siooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektrilöögi saamise ohu.
Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi.

■ Hoidke elektritööriistast mõlema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend.
Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.

■ Kinnitage töödeldav materjal.
Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal, kui käega kinni hoides.

- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud.

Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.

■ Kasutada ainult SDS-plus kinnitusega tarvikuid. Lukustuse kontrollimiseks tömmata tarvikust.

Kahjustunud tolmukaitse lasta kohe välja vahetada. Tolvukaitse hoiab tarviku kinnituse tolmust puhtana.

■ Materjalide, nagu näiteks pliisisaldusega värvkatete, möningate puiduliikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi.

Nende tolmude sissehingamine või kokku-puude nendega võib esile kutsuda hinga-misteede haigusi ja/või allergilisi reakt-sioone.

– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutada tolmui-mejat.
- Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga.

■ Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest).

■ Elektritööriista märgistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

– Helirōhu tase: 91 dB(A);
– Heli võimsustase: 102 dB(A);
- Määramatus: K = 3 dB.

Vibratsiooni koguväärtus:

– vasaraga puurimisel:

• Emissioni väärtus: a _h = 17,95 m/s ^2
• Määramatus: K = 1,5 m/s ^2

TÄHELEPANU!

Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS!

Käesolevas öpetuses antud vibratsiooni tase on möõdetud juhendi EN 60745 standarditud möõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks.

Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekal-ded nimetatud vibratsiooni tasemest.

Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

Enne kasutuselevõttu

Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas köik osad on olemas ning ei ole saanud transpordi käigus kahjustada.

Lisakäepideme reguleerimine

HOIATUS!

Enne igasuguste tööde alustamist elektri- tööriista juures tömmata pistik pistikupesast välja.

ETTEVAATUST!

Elektritööriista kasutada vaid koos paigaldatud lisakäepidemega.

Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.

■ Kinnituse lahti võtmiseks keerata pingutuskruvi vastupäeva lahti.

■ Keerata lisakäepide soovitud asendisse.
Käepideme sobivas asendis fikseeri-miseks keerata pingutuskruvi päripäeva.

Sügavuspiiraja paigaldamine

HOIATUS!

Enne igasuguste tööde alustamist elektri- tööriista juures tömmata pistik pistikupesast välja.

■ Keerata pingutuskruvi vastupäeva lahti.
■ Torgata sügavuspiiraja sisse.
■ Seadistada sügavuspiirajaga vajalik puurimissügavus.
■ Keerata pingutuskruvi päripäeva kinni.

SDS kinnitusega tarvikute kasutamine

HOIATUS!

Enne igasuguste tööde alustamist elektri- tööriista juures tömmata pistik pistikupesast välja.

ETTEVAATUST!

Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!

MÄRKUS!

Tarvik peab olema SDS kinnitusega. Kui tarvik pole SDS kinnitusega (nt puidupuur), tuleb kasutada kolme nukiga padrunit.

■ Kontrollida tolmukaitset.

– Puhastada kaitse, kui see on määr-dunud.
– Katkine tolmukaitse lasta välja vahe-tada.

Tarviku väljavõtmine

HOIATUS!

Enne igasuguste tööde alustamist elektri- tööriista juures tõmmata pistik pistikupesast välja.

ETTEVAATUST!

Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!

■ Vötta tarvik välja (2.).

Töörežiimi seadistamine

ETTEVAATUST!

Töörežiimi muuta ainult siis, kui elektri- tööriist seisab.

■ Valida lülitiga soovitud töörežiim:

Puurimine

Vasaraga puurimine

MÄRKUS!

Asendites (puurimine) ja (vavaraga puurimine) peab vabastusnupp nähtavalt lukustuma (välja tulema).

Pöörlemissuuna seadistamine

ETTEVAATUST!

Töörežiimi muuta ainult siis, kui elektri- tööriist seisab.

Seada pöörlemissuuna eelvaliku lüliti vajaliku asendi peale:

- L vastupäeva

- R pääripäeva

Elektritööriista sisselülitamine

Fikseerimiseta:

Vajutada lülitile ja hoida see allavajutatud asendis. Elektritööriista lüliti võimaldab pöördeid või löökide arvu aeglaselt kuni maksimaalse väärtuseni tõsta.

Lülitada seade välja:

■ Lasta lüliti lahti.

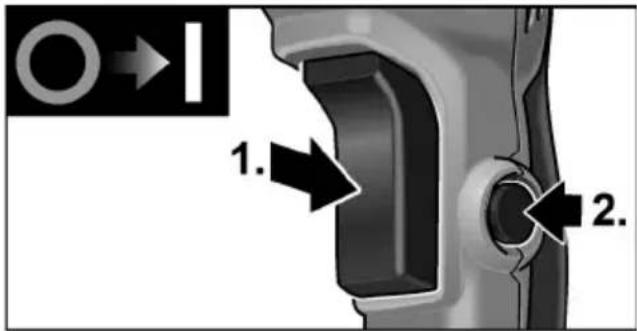

Fikseerimisega:

HOIATUS!

Sisse lülitatud elektritööriist käivitub pärast voolukatkestust uuesti. Lülitada elektritööriist kohe välja!

■ Vajutada lülitile ja hoida seda allavajutatult (1.).
Lüliti fikseerimiseks vajutada fikseeri-misnupule (2.).

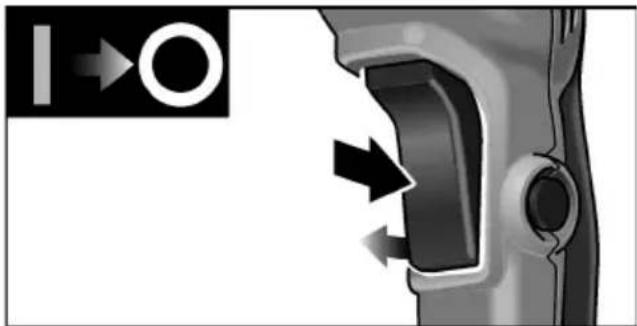

Lülitada seade välja:

Puurimine/vasaraga puurimine

1. Keerata töörežiimi lüliti sümbolile (puurimine) või vasaraga puurimine). Jälgida lukustust!

2. Panna puur sisse.

3. Seada lisakäepide soovitud asendisse.
4. Ühendada vörgupistik pistikupessa.
5. Vötta elektritööriistast mölema käega kinni ja vötta sisse tööasend.
6. Asetada puur kohale ja lülitada elektri- tööriist sisse.
7. Suruda elektritööriista aeglaselt ja kontrollitult ettepoole.
8. Pärast puurimise lõpetamist lülitada seade välja.
9. Tõmmata võrgupistik välja.

Lisateave

• „Teravate” tarvikute kasutamine suurendab tööjõudlust ja elektritööriista kasutusiga.
  – Pärast töö löpetamist puhastada elektri-tööriist ja viia hoiustamiseks transpordi-kohvris kuiva ruumi.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektri-tööriista juures tömmata pistik pistikupesast välja.

Puhastamine

Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus sõltub töödeldavast materjalist ja kasutuse kestusest.

Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Elektritööriist on välja lülitamiseks varustatud süsiharjadega.

Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.

MÄRKUS!

Kasutada ainult originaalvaruosasid.

Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui elektritööriistast tuleb rohkesti säde- meid, tuleb see kohe välja lülitada.

Anda elektritööriist tootja poolt volitatud klienditeenindusse.

Reduktor

MÄRKUS!

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Elektritööriist on varustatud ölimäärimisega. Ölivahetust/öli lisamist lasta teha tootja poolt volitatud klienditeenindustöökojas.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Kui elektritööriista ühendusjuhe on kahjustunud, tuleb see spetsiaalse ühendusjuhtmega (paigaldusviis X) asendada. Seda saab tellida FLEXi klienditeenindusest.

Varuosad ja tarvikud

Lisatarvikute ja varuosade kohta vt tootja katalooge.

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele.

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS!

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide

2004/108/EÜ (kuni 19.04.2016),

2014/30/EL (alates 20.04.2016),

2006/42/EÜ, 2011/65/EÜ nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys
