FHE 2-22 SDS-plus - Boormachine Flex - Gratis gebruiksaanwijzing en handleiding

Merk	Flex
Model	FHE 2-22 SDS-plus
Producttype	Ham erboor
Nominaal opgenomen vermogen	710 W
Onbelast toerental	0 - 1400 min⁻¹
Onbelast slagtoerental	0 - 4300 min⁻¹
Max. slagenergie (EPTA 05/2009)	2,1 J
Opnamehouder	SDS-plus
Max. boordiameter (beton)	22 mm
Max. boordiameter (hout)	30 mm
Max. boordiameter (metaal)	13 mm
Gewicht (EPTA 01/2003)	2,3 kg
Werkingsmodi	Boren, Hamerboren
Snelheidsinstelling	Variabel via schakelaar
Draairichting	Rechts/Links (omkeerbaar)
Extra handgreep	Ja, verstelbaar
Diepteaanslag	Ja, instelbaar
Vergrendelknop	Ja, voor continu gebruik
Geluidsdrukniveau	91 dB(A)
Geluidsvermogensniveau	102 dB(A)
Trillingen (boren met slag)	a_h = 17,95 m/s², K = 1,5 m/s²
Netvoeding	230 V ~ (typisch)
Koolborstelonderhoud	Automatische uitschakeling aan het einde van de levensduur, vervanging door originele onderdelen
Reiniging	Reinig de ventilatieopeningen regelmatig
Garantie	Volg de instructies om de garantie niet te verliezen

Veelgestelde vragen - FHE 2-22 SDS-plus Flex

Hoe vervang ik een SDS-plus boor?

Trek de vergrendelhuls (2) naar achteren, verwijder de gebruikte boor, breng de nieuwe boor aan door te draaien tot hij vergrendelt, trek er dan aan om de bevestiging te controleren.

Hoe stel ik de diepteaanslag in?

Draai de klemschroef (5) los door tegen de klok in te draaien, plaats de diepteaanslag (4), stel de gewenste diepte in, draai de schroef vervolgens vast door met de klok mee te draaien.

Hoe selecteer ik de boor- of hamerboormodus?

Druk op de ontgrendelingsknop (7) en draai de moduskeuzeschakelaar (6) naar het symbool Boren of Hamerboren. Laat de knop los; deze moet terugspringen om de vergrendeling te bevestigen.

Wat te doen als het elektrische gereedschap veel vonken geeft bij de koolborstels?

Schakel het gereedschap onmiddellijk uit en breng het naar een erkend servicecentrum. De koolborstels zijn uitgerust met een automatische uitschakeling aan het einde van de levensduur. Vervang ze alleen door originele FLEX-onderdelen.

Kan ik met deze boor in hout of metaal boren?

Ja, hij kan boren in hout tot 30 mm en metaal tot 13 mm. Gebruik boren met SDS-plus schacht of een boorkop met drie klauwen voor boren zonder SDS-schacht.

Hoe reinig en onderhoud ik de boor?

Haal de stekker uit het stopcontact voordat u onderhoud uitvoert. Reinig regelmatig de ventilatieopeningen met droge perslucht. Reinig de binnenkant van de behuizing en de motor. Controleer de stofkap en vervang deze als deze beschadigd is.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril en gehoorbescherming. Gebruik altijd de extra handgreep. Houd het apparaat vast aan de geïsoleerde handgrepen. Controleer op afwezigheid van kabels of leidingen voordat u gaat boren.

Hoe gebruik ik de vergrendelknop voor continu gebruik?

Druk op de schakelaar (9) en houd deze ingedrukt, druk op de vergrendelknop (10) om de schakelaar in de aan-stand te vergrendelen. Om te stoppen, drukt u opnieuw op de schakelaar en laat u deze los.

Waar vind ik reserveonderdelen en accessoires?

Raadpleeg de catalogi van de fabrikant op www.flex-tools.com of neem contact op met de FLEX-klantenservice. Gebruik uitsluitend originele onderdelen, anders vervalt de garantie.

Hoe voer ik het apparaat aan het einde van zijn levensduur af?

Knip het netsnoer door zodat het apparaat onbruikbaar is. Gooi het niet bij het huishoudelijk afval. Volgens de AEEA-richtlijn (2012/19/EG) moet u het inleveren bij een inzamelpunt voor recycling.

GEBRUIKSAANWIJZING FHE 2-22 SDS-plus Flex

Gebruikte symbolen 51

Voor uw veiligheid 53

Geluid en trillingen 54

Gebruiksaanwijzing 55

Onderhoud en verzorging ..... 55

Afvoeren van verpakking en machine .. 57

(€-Conformiteit 58

Uitsluiting van aansprakelijkheid ..... 58

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP!

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Draag een gehoorbescherming!

Afvoeren van het oude apparaat (zie pagina 58)!

Technische gegevens

Boorhamer FHE 2-22		SDS-plus
Opgenomen vermogen W	710
Onbelast toerental	min^-1	0–1400
Onbelast aantal slagen	min^-1	0–4300
Max. slagkracht (volgens „EPTA-procedure 05/2009”)	J	2,1
Gereedschapopname SDS	-plus
Max. boordiameter– beton– hout– metaal	mm mm mm	22 30 13
Gewicht volgens „EPTA-procedure 01/2003“	kg 2,3

In één oogopslag

1 Stofbeschermkap
2 Vergrendelingshuls
3 Extra handgreep
4 Diepteaanslag
5 Spanschroef
6 Draaiknop voor werkmodus
7 Ontgrendelingsknop
8 Hendel voor keuze van draairichting (rechts-/linksdraaien)
9 Schakelaar

Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental of aantal slagen.

10 Blokkeerknop

11 Handgreep
12 Netsnoer
13 Typeplaatje *

Voor uw veiligheid

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

• voor professioneel gebruik in de industrie en door de vakman,
• voor hamerwerkzaamheden in metselwerk en beton, voor deuvel- en ankerbevestigingen en het boren van doorvoeren,
• voor het boren in hout en metaal,
• voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Veiligheidsvoorschriften voor hamers

■ Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoor- verlies tot gevolg hebben.
■ Gebruik bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Overige veiligheidsvoorschriften

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.
  ■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
  ■ Zet het werkstuk vast. Een in een span- voorziening vastgezet werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
• Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
  ■ Alleen gereedschappen met SDS-plus gereedschapsopname inzetten. De correcte vergrendeling controleren door aan het toebehoren te trekken.

■ Een beschadigde stofbeschermingskap onmiddellijk laten vervangen. De stofbeschermingskap voorkomt dat er stof in de gereedschapsopname komt.

Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.

• Voor goede ventilatie van de werk- omgeving zorgen!
• Indien mogelijk externe stofafzuiging gebruiken.
• Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd.

■ Geen materialen bewerken waarbij voor de gezondheid gevaarlijke stoffen vrijkomen (bijvoorbeeld asbest).

■ Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.

■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau: 91 dB(A);
– Geluidsvermogenniveau: 102 dB(A);
- Onzekerheid: K = 3 dB.

Totale trillingswaarde:

• bij hamerboorwerkzaamheden:
• Emissiewaarde: a _h = 17,95 m/s ^2
• Onzekerheid: K = 1,5 m/s

LET OP!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen.

Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LET OP!

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen.

Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Extra handgreep verstellen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Elektrisch gereedschap alleen met gemonteerde extra handgreep gebruiken.

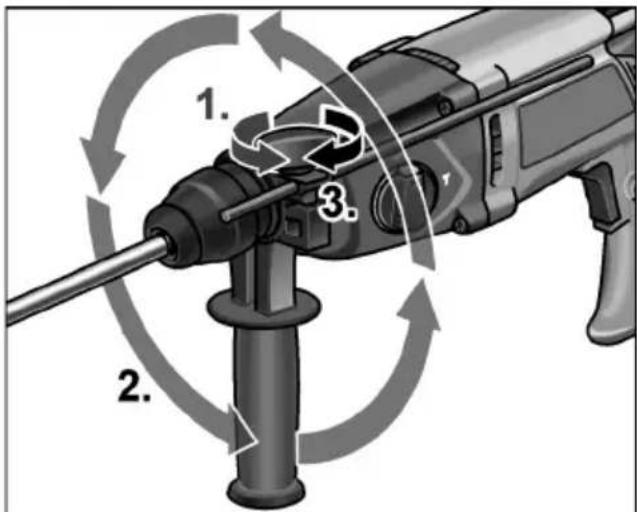

De extra handgreep kan in elke willekeurige stand worden gedraaid om veilig en zonder vermoeidheid te kunnen werken.

■ Klemschroef door draaien aan de span-schroef tegen de wijzers van de klok losdraaien.

■ Extra handgreep in de gewenste stand draaien.

■ Door draaien van de extra handgreep met de wijzers van de klok mee de handgreep in de gewenste stand vastzetten.

Diepteaanslag monteren

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

■ Spanschroef door draaien tegen de wijzers van de klok losdraaien.
■ Diepteaanslag induwen.
■ Diepteaanslag op de benodigde boordiepte instellen.
■ Spanschroef met de wijzers van de klok vastdraaien.

Inzetten van gereedschappen met SDS-schacht

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Gebruikte inzetgereedschappen kunnen heet worden. Draag werkhandschoenen!

LET OP!

Gebruikte gereedschappen moeten over een SDS-schacht beschikken.

Voor gereedschappen zonder SDS-schacht (bijv. houtboren) moet een boorhouder met drie klauwen worden gebruikt.

■ Stofbeschermkap controleren.
– Vuil geworden kap reinigen.
– Defecte stofbeschermkap laten vervangen.

Inzetgereedschap inzetten (1.) en draaien (2.) tot het vergrendelt.

■ Vergrendeling controleren door aan het inzetgereedschap te trekken.

Verwijderen van de inzetgereedschappen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Gebruikte inzetgereedschappen kunnen heet worden. Draag werkhandschoenen!

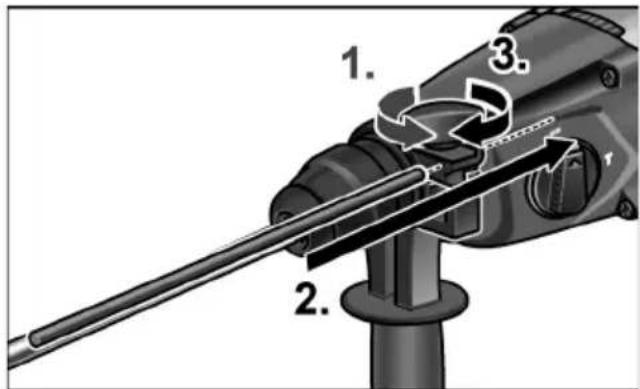

■ Vergrendelingshuls naar achteren trekken (1.).
■ Inzetgereedschap verwijderen (2.).

Werkmodus instellen

VOORZICHTIG!

Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.

■ Ontgrendelingsknop indrukken.

■ Draaiknop op gewenste werkmodus instellen:

i LET OP!

In de standen (boren) en (hamer- boren) moet de ontgrendelingsknop zicht- baar vergrendelen (naar buiten springen).

Draairichting instellen

VOORZICHTIG!

Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.

■ Zet de schakelaar draairichtingvoorkeuze in de vereiste stand:

- L tegen de wijzers van de klok in - R met de klok mee

Elektrisch gereedschap inschakelen

Zonder vastklikken:

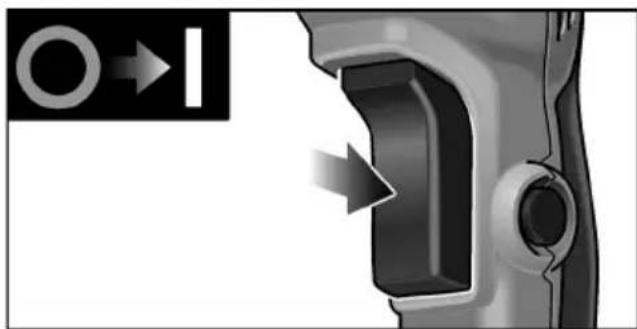

■ Druk de schakelaar in en houd deze vast. Met de schakelaar van het elektrische gereedschap kunt u het toerental of aantal slagen langzaam verhogen tot aan de maximumwaarde.

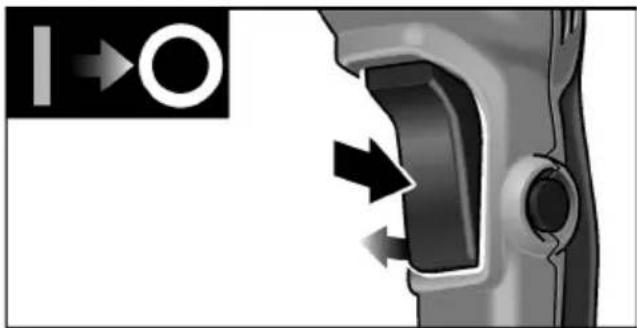

Apparaat uitschakelen:

■ Laat de schakelaar los.

Zonder vastklikken:

WAARSCHUWING!

Na een stroomuitval begint het ingeschakelde elektrische gereedschap weer te lopen. Elektrisch gereedschap onmiddel- lijk uitschakelen.

■ Schakelaar indrukken en vasthouden (1.).
■ Vastzetknop indrukken om de schakelaar te blokkeren (2.).

Apparaat uitschakelen:

■ Schakelaar indrukken en loslaten.

Tips voor de werkzaamheden Boren/hameren

1. Draaiknop voor werkmodus op het symbool (boren) resp. (hamier-boren) zetten. Op vergrendeling letten!

2. Boor inzetten.

3. Extra handgreep in de gewenste stand instellen.

4. Steek de stekker in het stopcontact.

5. Elektrisch gereedschap met beide handen vastpakken en werkstand innemen.

6. Boor aanzetten en elektrisch gereedschap inschakelen.

7. Elektrisch gereedschap met gevoel naar voren duwen.

8. Na beëindigen van de boring de machine uitschakelen.
9. Trek de stekker uit de contactdoos.

Overige opmerkingen

• Het gebruik van „scherpe” inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap.
• Elektrisch gereedschap na de werkzaamheden reinigen en in de transport-koffer op een droge plaats bewaren.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

LET OP!

Gebruik uitsluitend originele vervangings-onderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd.

Bij ernstig vonken van de koolborstels het elektrische gereedschap onmiddellijk uitschakelen. Elektrische gereedschap bij een door de fabrikant erkende klantenservice afgeven.

Machinekop

LET OP!

Draai de schroeven op de machinekop tijdens de garantietijd niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Het elektrische gereedschap beschikt over een vetsmering. Vet verversen/bijvullen door een door de fabrikant erkende klanten-servicewerkplaats laten uitvoeren.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klanten-service.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel (aanbrengtype X).

Deze is verkrijgbaar via de FLEX-klantenservice.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant. Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP!

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
