FHE 2-22 SDS-plus - Borrmaskin Flex - Gratis bruksanvisning och manual

Märke	Flex
Modell	FHE 2-22 SDS-plus
Produkttyp	Slagborrmaskin
Nominell upptagen effekt	710 W
Tomgångshastighet	0 - 1400 min⁻¹
Tomgångsslagtal	0 - 4300 min⁻¹
Max slagenergi (EPTA 05/2009)	2,1 J
Verktygsfattning	SDS-plus
Max borrdiameter (betong)	22 mm
Max borrdiameter (trä)	30 mm
Max borrdiameter (metall)	13 mm
Vikt (EPTA 01/2003)	2,3 kg
Arbetslägen	Borrning, Slagborrning
Hastighetsreglering	Variabel via strömbrytare
Rotationsriktning	Höger/Vänster (omkopplare)
Extrahandtag	Ja, vridbart
Djupanslag	Ja, justerbart
Avtryckarlås	Ja, för kontinuerlig drift
Ljudtrycksnivå	91 dB(A)
Ljudeffektsnivå	102 dB(A)
Vibrationer (slagborrning)	a_h = 17,95 m/s², K = 1,5 m/s²
Nätspänning	230 V ~ (typisk)
Kolunderhåll	Automatisk avstängning vid livslut, byte med originaldelar
Rengöring	Rengör ventilationsöppningarna regelbundet
Garanti	Följ anvisningarna för att inte förlora garantin

Vanliga frågor - FHE 2-22 SDS-plus Flex

Hur byter man ett SDS-plus-borr?

Dra låshylsan (2) bakåt, ta bort det använda verktyget, för in det nya borret vridande tills det låses, dra sedan i det för att kontrollera fästet.

Hur ställer man in djupanslaget?

Lossa klämskruven (5) genom att vrida moturs, sätt in djupanslaget (4), ställ in önskat djup, dra sedan åt skruven genom att vrida medurs.

Hur väljer man läget borrning eller slagborrning?

Tryck på upplåsningsknappen (7) och vrid lägesväljaren (6) till symbolen för borrning eller slagborrning. Släpp knappen; den måste poppa ut för att bekräfta låsningen.

Vad göra om elverktyget gnistrar mycket vid kolen?

Stäng omedelbart av verktyget och lämna det till en auktoriserad serviceverkstad. Kolborstarna är utrustade med en automatisk brytare vid livslut. Byt endast ut mot originaldelar från FLEX.

Kan jag borra i trä eller metall med denna borr?

Ja, den kan borra i trä upp till 30 mm och metall upp till 13 mm. Använd borr med SDS-plus skaft eller en trebacksborrchuck för borr utan SDS-skaft.

Hur rengör och underhåller man borren?

Koppla bort apparaten före allt underhåll. Rengör regelbundet ventilationsöppningarna med torr tryckluft. Rengör insidan av höljet och motorn. Kontrollera dammskyddshatten och byt ut den om den är skadad.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd skyddsglasögon och hörselskydd. Använd alltid extrahandtaget. Håll apparaten i de isolerade handtagen. Kontrollera att det inte finns några kablar eller ledningar innan du borrar.

Hur använder man avtryckarlåset för kontinuerlig drift?

Tryck på strömbrytaren (9) och håll den nedtryckt, tryck på avtryckarlåset (10) för att låsa strömbrytaren i påslaget läge. För att stänga av, tryck på strömbrytaren igen och släpp den.

Var hittar man reservdelar och tillbehör?

Se tillverkarens kataloger på www.flex-tools.com eller kontakta FLEX:s kundtjänst. Använd endast originaldelar, annars kan garantin upphöra.

Hur kasserar man apparaten vid livslut?

Klipp av nätsladden för att göra den oanvändbar. Kasta den inte i hushållssoporna. Enligt WEEE-direktivet (2012/19/EU) ska den lämnas på en återvinningsstation.

BRUKSANVISNING FHE 2-22 SDS-plus Flex

Henvisning om skroting av gammelt apparat (se side 74)!

Tekniske data

Borehammer FHE 2-22		SDS-plus
Nominelt strømforbruk W 7	10
Turtall ved tomgang	min ^-1	0–1400
Tomgangs turtall	min ^-1	0–4300
Max. enkeltslags energi (i henhold til “EPTA-procedure 05/2009”)	J	2,1
Verktøyholder SDS-plus
Max. borediameter– Betong– Tre– Metall	mm mm mm	22 30 13
Vekten er tilsvarende “EPTA-procedure 01/2003”	kg 2,3

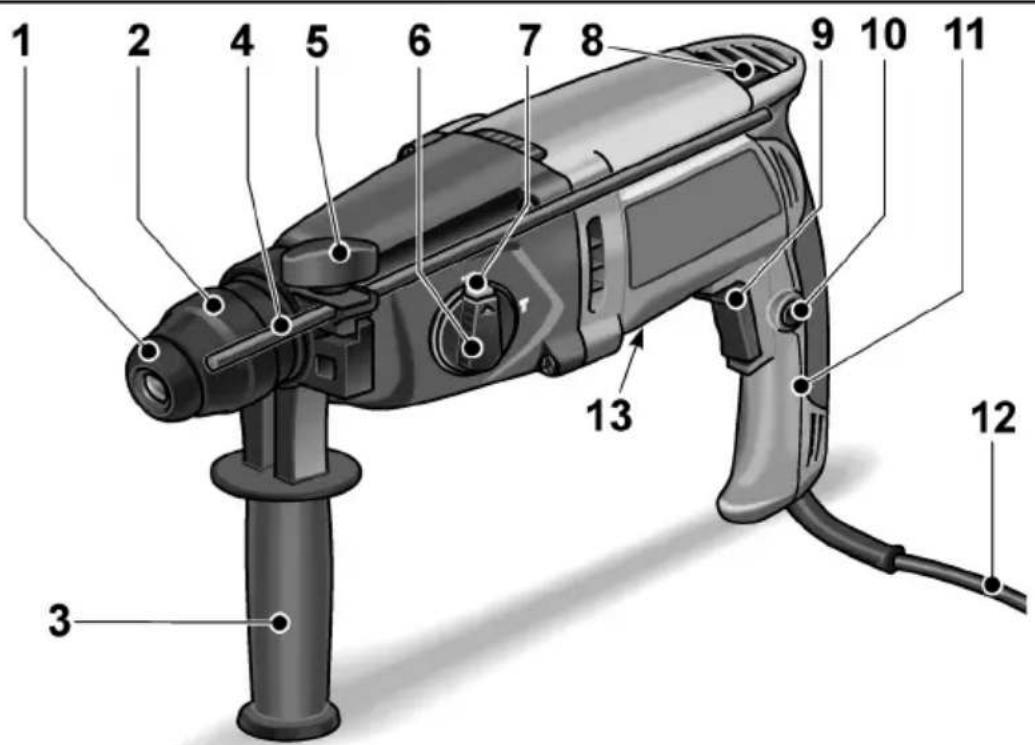

Et overblikk

Arbeidsmodus må kun endres när elektroverktøyet står stille.

Arbeidsmodus må kun endres när elektroverktøyet står stille.

Buller och vibration 78

Bruksanvisning 79

Underhåll och skötsel 79

Skrotningsanvisningar 81

(€-Försäkran om överensstämmelse .. 82

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Använd ögonskydd!

Använd hörselskydd!

Skrotningsanvisning för den gamla maskinen (se sida 82)!

Tekniska data

Borrhammare FHE 2-22		SDS-plus
Nom. effektförbrukning W	710
Tomgångsvarvtal	min^-1	0–1400
Tomgångsslagtal	min^-1	0–4300
Max enkelslagenergi(enligt "EPTA-procedure 05/2009")	J	2,1
Verktygshållare SDS-plus
Max. borrdiameter– Betong– trä– metall	mm mm mm	22 30 13
Vikt enligt "EPTA-Procedure 01/2003"	kg 2,3

Översikt

8 Varvriktningsställare (höger-/vänstergång)

9 Strömställare För till- och frånslagning liksom uppstart upp till max varvtal och slagfrekvens.

10 Spärr

* ej synlig

För din säkerhet

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra personskador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk. Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr. 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå under bruken både för användaren eller andra resp skador på maskinen eller andra föremål. Elverktyget får endast användas

• för avsett ändamål,
• i säkerhetstekniskt felfritt tillständ. Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Borrhammaren FHE 2-22 SDS-plus är avsedd för

– för yrkesmässig användning inom industri och hantverk,
– för hammarborrning i murverk och betong för dybel- och ankarinfästning och genomgångsborrning
– borrning i trä och metall,
– för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för hammare

■ Använd hörselskydd! Buller kan leda till hörselskador.
■ Använd de medlevererade stödhandtagen. Kontrollförlust kan leda till skador.
Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

Vidare säkerhetsanvisningar

■ Använd lämpliga detektorer för att söka dolda försörjningsledningar eller tillkalla det lokala försörjningsföretaget.
Kontakt med elledningar kan leda till brand och elektriska stötar.
Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt.
Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
■ Säkra arbetsstycket. Ett fastspänt arbetsstycke håll säkrare än med handen.
Använd inte elverktyget med skadad kabel. Vidrör ej den skadade kabeln och dra ut nätkontakten om kabeln skadades under arbetet. Defekta kablar höjer risken för elektriska stötar.
■ Använd endast verktyg med SDS-plus fäste. Kontrollera att verktyget är riktigt monterat genom att dra i det.
■ Byt genast ut skadat dammskydd. Dammskyddet förhindrar att damm tränger in i chucken.

■ Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten.

Inandning eller beröring av dammet kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner.

– Se till att arbetsplatsen är välventilerad!
- Använd om möjligt extern dammutsugning.
- Användning av en andningsskyddsmask med filterklass P2 rekommenderas.

■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).

■ Använd endast dekaler för att märka maskinen. Borra ej hål i huset.

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå: 91 dB(A);

– Ljudeffektnivå: 102 dB(A);

- Osäkerhet: K = 3 dB.

Sammanlagt svängningsvärde:

– vid hammarborrning:

– Emissionsvärde: a _h = 17,95 m/s ^2

– Osäkerhet: K = 1,5 m/s ^2

OBS!

De angivna mätvärdena gäller för nya mas- kiner. I dagligt bruk ändras buller- och svängningsvärdena.

i OBS!

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra.

Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika.

Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen.

Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstått.

Inställning av stödhandtag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Använd inte maskinen utan stödhandtag.

Stödhandtaget kan svängas till valfritt läge för att säkerställa säkert och icke tröttande arbete.

■ Lossa stödhandtaget genom att vrida spännskruven moturs.

■ Sväng stödhandtaget till önskat läge.
■ Fixera stödhandtaget i önskat läge genom att vrida spännskruven medurs.

Montering av djupanslag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

■ Lossa spännskruven genom att vrida den moturs.
■ För in djupanslaget.
■ Ställ in djupanslaget på önskat borrdjup.
Dra åt spännskruven genom att vrida den medurs.

Montering av verktyg med SDS-skaft

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

OBS!

Verktyg som används måste ha SDS-skaft. För verktyg utan SDS-skaft (t.ex träborrar) måste en trebackschuck användas.

■ Kontroll av dammskyddet.
– Rengör smutsigt skydd.
- Byt ut defekt dammskydd.

■ Sätt i verktyg (1.) och vrid det (2.) tills det sitter fast.

■ Kontrollera låsningen genom att dra i insatsverktyget.

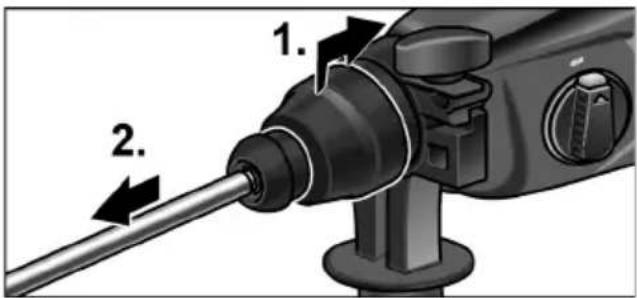

Verktygsdemontering

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

■ Dra låshylsan bakåt (1.).
■ Ta ut insatsverktyget (2.).

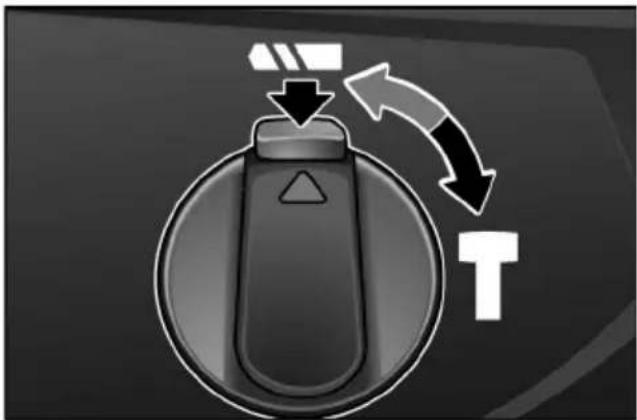

Funktionsinställning

VAR FÖRSIKTIG!

Funktionen får endast ändras när maskinen står stilla.

■ Ställ in vridknappen på önskad arbetsfunktion:

Borning

Hammarborrning

OBS!

I lägena (borrning) och (hammar-borrning) måste spärrknappen låsa synligt (hoppa ut).

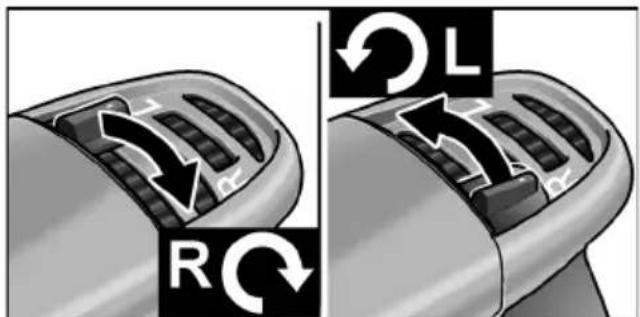

Varvriktningsinställning

VAR FÖRSIKTIG!

Funktionen får endast ändras när maskinen står stilla.

■ Ställ in rotationsriktningen i önskat läge:

-L moturs
- R medurs

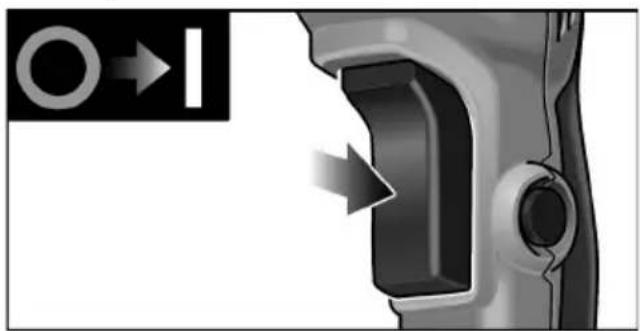

Koppla till maskinen

Utan spärr:

Håll strömställaren intryckt. Maskinens strömställare medger en stegvis höjning av varvtalet resp slagfrekvensen upp till maxvärdet.
Maskinens frånkoppling:
■ Släpp strömställaren.

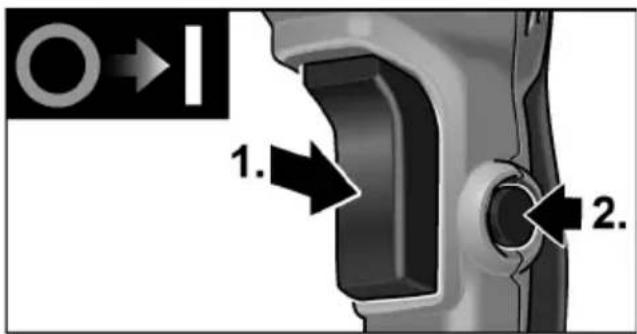

Med spärr:

WARNING!

Efter strömavbrott startar den tillkopplade maskinen automatiskt igen.

Stäng genast av maskinen!

■ Håll strömställaren intryckt (1.).
■ Tryck på spärren för att arretera strömställaren (2.).

Maskinens frånkoppling:

■ Tryck på och släpp brytaren.

Arbetsanvisningar

Borrning/hammarborrning

1. Ställ funktionsknappen på symbolen (borrning) resp på. Tnammar-borrning). Se till att spärren är tillslagen!

2. Sätt in borren.

3. Ställ stödhandtaget i önskat läge.
4. Stick in nätkontakten.
5. Grip elverktyget med båda händerna och inta arbetsställning.
6. Ställ an borren och starta maskinen.
7. Tryck maskinen försiktigt framåt.
8. Stäng av maskinen efter utförd borrning.
9. Dra ut nätkontakten.

Övrigt

• Användning av "vassa" insatsverktyg höjer effektiviteten och elverktygets livslängd.
  – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Rengöring

Rengör maskin och ventilationsspringor regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.

Blås regelbundet igenom husets insida med motor med torr tryckluft.

Kolborstar

Elverktyget är utrustat med frånkopplingskol.

När fränkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

OBS!

Använd vid byte alltid tillverkarens original- delar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförplik- telser att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad.

Drev

OBS!

Lossa inte skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Maskinen är fettsmord. Låt en av tillverkaren auktoriserad kundtjänst byta resp fylla på fett.

Reparation

Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Om elverktygets anslutningskabel är defekt måste den bytas ut mot en specialkabel (beroende på typ). Denna kan erhållas hos FLEX kundtjänst.

Reservdelar och tillbehör

För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotningsanvisningar

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EG om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

CE-Försäkran om överensstämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument.

EN 60745 enligt kraven i direktiven

2004/108/EG (t.o.m. 19.04.2016),

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
