CHE 2-28 SDS-plus - Boremaskine Flex - Gratis brugsanvisning og manual

Produkttype	Kombihammer
Mærke	Flex
Model	CHE 2-28 SDS-plus
Nominel optagen effekt	800 W
Tomgangshastighed	0–1300 o/min
Tomgangsslagtal	0–4000 o/min
Maksimal slagenergi (EPTA 05/2009)	2,7 J
Værktøjsfatning	SDS-plus
Maks. borediameter - Beton	28 mm
Maks. borediameter - Murværk	30 mm
Maks. borediameter - Træ	38 mm
Maks. borediameter - Metal	13 mm
Vægt (ifølge EPTA 01/2003)	2,65 kg
Strømforsyning	230 V ~ 50 Hz
Lydtryksniveau	91 dB(A)
Lydeffektniveau	102 dB(A)
Vibrationer - Boring	14,30 m/s² (K=1,5 m/s²)
Vibrationer - Mejsling	14,50 m/s² (K=1,5 m/s²)
Arbejdstilstande	Boring, hammerboring, mejselsjustering, mejselhammer
Rotationsretning	Vendbar (højre/venstre)
Ekstra håndtag	Ja, drejelig
Dybdestop	Ja, justerbar
Vedligeholdelse	Regelmæssig rengøring, udskiftning af kulbørster, fedtsmøring
Sikkerhed	Brug af beskyttelsesbriller, høreværn, åndedrætsværn anbefales

Ofte stillede spørgsmål - CHE 2-28 SDS-plus Flex

Hvilke typer værktøj kan jeg bruge med Flex CHE 2-28 SDS-plus?

Du kan bruge bor og mejsler med SDS-plus skaft. Til værktøj uden SDS-skaft (f.eks. træbor) skal du bruge et passende trebakke chuck.

Hvordan justerer jeg dybdestoppet?

Tryk på spændehåndtaget øverst på ekstrahåndtaget, indsæt dybdestoppet, justér det til den ønskede dybde, og slip derefter håndtaget.

Hvordan skifter jeg arbejdstilstand?

Tryk på låseknappen, drej derefter tilstandsvælgeren til den ønskede position: boring, hammerboring, mejselsjustering eller mejselhammer. Sørg for, at værktøjet er standset.

Hvordan justerer jeg mejslen position?

Tryk på låseknappen og sæt vælgeren på symbolet for mejselsjustering. Drej mejslen til den ønskede vinkel, sæt derefter vælgeren tilbage på mejselhammerpositionen og kontrollér låsningen.

Hvad gør jeg, hvis elværktøjet ikke starter?

Kontrollér først strømforsyning og kabel. Hvis problemet fortsætter, er kulbørsterne måske slidte. Værktøjet slukker automatisk, når børsterne er udtjente. Udskift dem kun med originale Flex-reservedele.

Hvordan vedligeholder jeg hammerboremaskinen?

Rengør regelmæssigt apparatet og ventilationsåbningerne med tør trykluft. Fedtsmøring skal udføres af et autoriseret værksted. Skru ikke gearkassens skruer af i garantiperioden.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Brug høreværn, beskyttelsesbriller og åndedrætsværn. Brug ekstrahåndtaget. Før justering skal værktøjet afbrydes. Bor aldrig uden at detektere skjulte kabler og rør.

Kan jeg bruge Flex CHE 2-28 SDS-plus til mejsling?

Ja. Sæt mejslen i, indstil vælgeren til mejselhammerpositionen, og skub værktøjet med let tryk for at undgå hop. Du kan også justere mejslen vinkel.

Hvad er den maksimale borediameter i beton?

Den maksimale borediameter i beton er 28 mm. For murværk med kroner er det 30 mm, for træ 38 mm og for metal 13 mm.

Hvordan ændrer jeg rotationsretningen?

Brug omskifteren for rotationsretning placeret over afbryderen. Skub den opad for venstregang, nedad for højregang. Ændr kun retning, når værktøjet er standset.

BRUGSANVISNING CHE 2-28 SDS-plus Flex

Anvendte symboler 67

Tekniske data 67

Oversigt 68

For din egen sikkerheds skyld ..... 69

Støj og vibration 70

Brugsanvisning 71

Vedligeholdelse og pleje 74

Bortskaffelseshenvisninger 75

(€-Overensstemmelse 75

Ansvarsudelukkelse 75

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.

BEMAERK!

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

Læs betjeningsvejledningen inden ibrugtagning!

Benyt øjenværn!

Benyt høreværn!

Benyt et let åndedrætsværn!

Henvisning om bortskaffelse af det udtjente apparat (se side Bortskaffelseshenvisninger)!

Tekniske data

Bore- og mejselhammer CHE 2-28SDS-plus
Nominel optagelseseffekt W 800
Omdrejningstal i tomgang	min ^-1	0–1300
Tomgangs slagtal	min ^-1	0–4000
Maks. enkeltslagenergi (iht. „EPTA-procedure 05/2009“)	J	2,7
Smøring Fedt
Værktøjsoptagelse SDS-plus
Maks. borets diameter– Beton– Murværk (HM-borkrone)– Træ– Metal	mm mm mm mm	28683013
Vægt i henhold til „EPTA-procedure 01/2003“	kg 2,65

Oversigt

6 Drejeknap til indstilling af arbejdsfunktion

7 Oplukningsknap

8 Håndtag til valg af omdrejningsretning (højre-/venstreløb)

9 A f b r y d e r

Til tænd og sluk samt til opnåelse af maks. omdrejnings-/slagtal.

10 Låseknap

11 Håndgreb
12 Netledning
13 Typeskilt *

Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisningerne af hensyn til senere brug.

Inden elværktøjet tages i brug læs og følg:

– denne betjeningsvejledning,
- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dens brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Elværktøjet må kun benyttes

– til det dertil beregnede formål,
- i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Bore- og mejselhammeren CHE 2-28 SDS-plus er beregnet

– til erhvervsmæssig brug inden for industri og håndværk,
– hammerboring i murværk og beton til fastgøring af dyvler og ankre samt gennemgangsboringer,
– til let stemmarbejde til at fjerne puds og fliser,
– til brug med passende værktøj, som producenten har anbefalet til denne maskine.

Sikkerhedshenvisninger for hamre

■ Brug høreværn. Man kan miste hørelsen ved påvirkning af støj.
Benyt ekstrahåndtagene, der er inkluderet i leveringen. Der er fare for at blive kvæstet, hvis man mister kontrollen over maskinen.
Tag fat i det isolerede håndtag, när der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.

Videre sikkerhedshenvisninger

■ Anvend egnede søgeapparater til søgning af skjulte forsyningsledninger eller kontakt det lokale forsynings-selskab. Kontakt med elledninger kan medføre brand og elektriske stød. Beskadigelse af en gasledning kan medføre eksplosion. Hvis der trænger vand ind i vandledningen, opstår der materielle skader, eller det kan forårsage elektriske stød.

■ Hold elværktøjet fast med begge hænder, når der arbejdes, og sørg for at stå stabilt. Elværktøjet kan føres mere sikkert med begge hænder.

■ Sikr arbejdsemnet. Det er mere sikkert at holde arbejdsemnet fast med en spænde-anordning end med hånden.

Elværktøjet må ikke benyttes, hvis kablet er beskadiget. Berør ikke et beskadiget kabel og træk netstikket ud af stikkontakten, hvis kablet skulle blive beskadiget under arbejdet. Beskadigede kabler øger risikoen for elektriske stød.

■ Anvend kun værktøj med SDS-plus værktøjsholder. Kontroller at aflåsningen er korrekt ved at trække i værktøjet.

En beskadiget støvbeskyttelseskappe skal udskiftes straks. Støvbeskyttelseskappen forhindrer, at der kan trænge støv ind i værktøjsholderen.

■ Frisat støv fra materialer, f.eks. blyholdige malinger, nogle træarter, mineraler og metal kan udsætte brugeren eller andre personer, der opholder sig i nærheden, for fare. Hvis dette støv indåndes eller berøres, kan det medføre åndedrætssygdomme og/eller allergiske reaktioner.

– Sørg for at arbejdspladsen udluftes godt!
- Brug om muligt ekstern støvudsugning.
- Det anbefales at anvende en støvmaske med filterklasse P2.

Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest).
Der må kun anvendes klæbeetiketter til mærkning af elværktøjet. Bor ikke huller i huset.
■ Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.

Støj og vibration

Støj- og svingningsværdierne er beregnet ifølge EN 60745.

Det A-vurderede støjniveau for apparatet er typisk:

– Lydtryksniveau: 91 dB(A);
– Lydeffektniveau: 102 dB(A);
- Usikkerhed: K = 3 dB.

Samlet svingningsværdi:

- ved hammerboring:

– Emissionsværdi: a _h = 14,30 m/s ^2
- Usikkerhed: K = 1,5 m/s

- ved mejsling:

• Emissionsværdi: a _h = 14,50 m/s ^2
• Usikkerhed: K = 1,5 ~m/s

OBS!

De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug.

BEMAERK!

Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet dog benyttes til andre formål med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Brugsanvisning

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér om det er komplet eller beskadiget under transporten.

Justering af ekstra håndtag

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

FORSIGTIG!

Elværktøjet må kun benyttes, när ekstrahändtaget er påmonteret.

Ekstrahåndtaget kan drejes til hvilken som helst ønsket position for at garantere, at der kan arbejdes så sikkert som muligt uden at blive træt.

■ Drej ekstrahåndtaget til ønsket position.
Håndtaget fastlåses i den ønskede position ved at dreje det ekstra håndtag i urets retning.

Montering af dybdestop

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

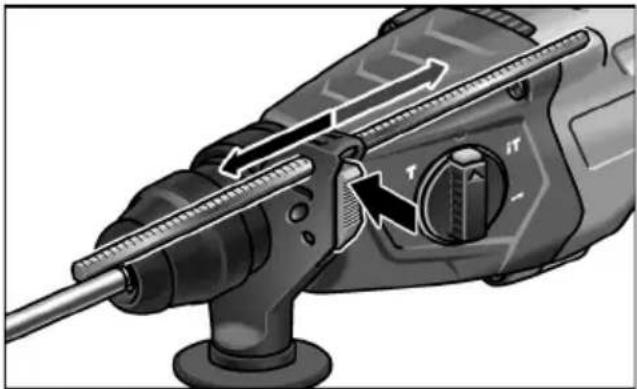

■ Tryk på øverste del af klemarmen på det ekstra håndtag og hold den inde.
■ Skub dybdestoppet ind.
■ Indstil dybdestoppet i ønsket boredybde.
■ Slip klemarmen.

Opspænding af værktøj med SDS- skaft

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

FORSIGTIG!

Benyttede indsatsværktøjer kan være meget varme. Benyt beskyttelseshandsker!

BEMAERK!

Værktøjet der anvendes skal have et SDS-skaft. Til værktøj uden SDS-skaft (f.eks. træbor) skal der anvendes en trebakket borepatron.

■ Kontrollér støvbeskyttelseskappen.
– Rengør kappen, hvis den er snavset.
– Kontrollér støvbeskyttelseskappen.

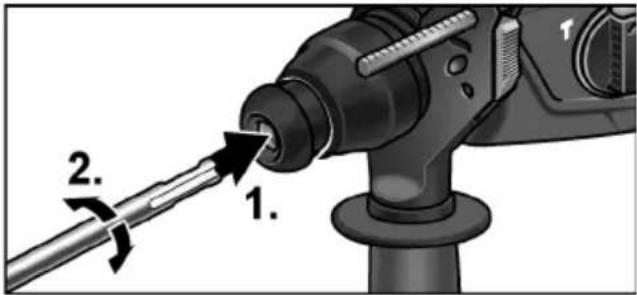

■ Sæt indsatsværktøjet (1.) i og drej det (2.), indtil det sidder fast.

■ Træk i indsatsværkøjet for at kontrollere, om det er låst.

Udtagning af værktøjer

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

FORSIGTIG!

Benyttede indsatsværktøjer kan være meget varme. Benyt beskyttelseshandsker!

■ Skub läsehylsen bagud (1.).
■ Tag indsatsværktøjet ud (2.).

Indstilling af arbejdsfunktion

FORSIGTIG!

Arbejdsfunktionen må kun ændres, när elværktøjet står helt stille.

■ Tryk på oplukningsknappen.

- Indstille drejeknappen på ønsket arbejdsfunktion:

Boring

Hammerboring

Indstilling af mejselposition (se der)

Mejsling

BEMAERK!

• I positionerne (Røring), IT (Hammerboring) og T(Mejsling) skal det kunne ses, at oplukningsknappen er låst (den springer ud).
• Elværktøjet må ikke tændes i position O (indstilling af mejselposition).

Indstilling af mejselposition

Mejslen kan drejes til en position, der er optimal for arbejdet, der skal udføres.

■ Tryk på oplukningsknappen og indstil drejeknappen for arbejdsfunktion på symbolet (1.).

■ Drej mejslen indtil den har den ønskede vinkel (2.).
■ Tryk på oplukningsknappen og indstil drejeknappen for arbejdsfunktion på symbolet. Sørg for at den er låst!

Indstilling af omdrejningsretning

FORSIGTIG!

Arbejdsfunktionen må kun ændres, när elværktøjet står helt stille.

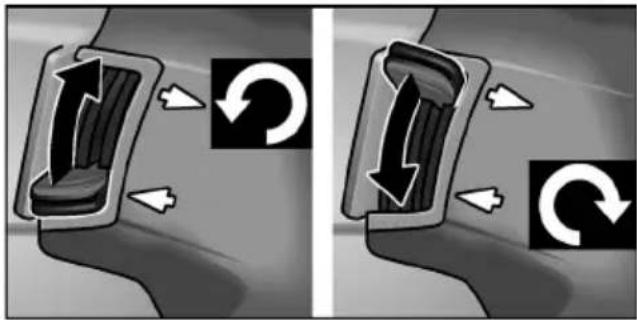

■ Stil drejeretningsvælgeren i ønsket position:

- Foroven: Imod uret

- Forneden: Med uret

Tænde elværktøjet

Uden indgreb:

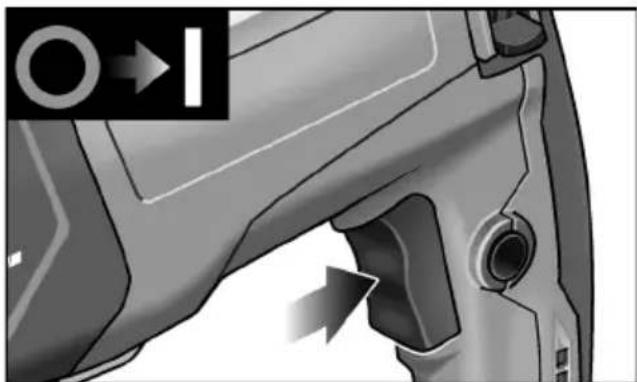

■ Tryk på afbryderen og hold den fast. Omdrejnings- eller slagtallet kan øges langsomt med kontakten på elværktøjet, indtil den maksimale værdi er nået.

Sluk af apparatet:

■ Slip afbryderen.

Med indgreb:

ADVARSEL!

Efter strømsvigt starter det tændte elværktøj igen. Sluk elværktøjet omgående!

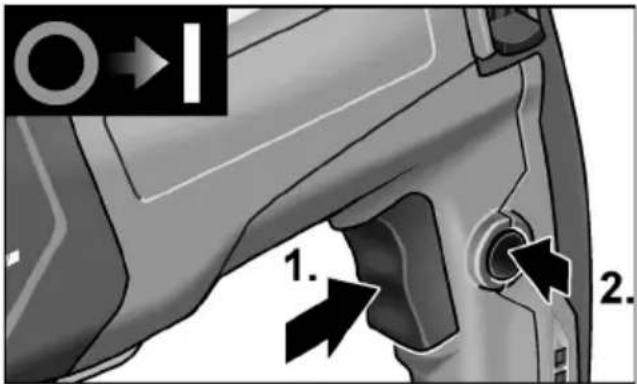

- Tryk på afbryderen og hold den inde (1.). - Tryk på läseknappen for at läse afbryderen (2.).

Sluk af apparatet:

1. Indstil drejeknappen for arbejdsfunktion på symbolet (Boring) eller IT (Hammerboring). Sørg for at den er låst!

2. Sæt boret i.

3. Indstil ekstrahåndtaget i ønsket position.

4. Stik netstikket i stikkontakten.

5. Tag fat i elværktøjet med begge hænder og indtag arbejdspositionen.

6. Placer boret på emnet og tænd elværktøjet.

7. Pres elværktøjet forsigtigt fremad.

8. Sluk maskinen, när borearbejdet er afsluttet.

9. Træk netstikket ud.

Mejsling

1. Sæt mejslen på plads.
2. Indstil drejeknappen for arbejdsfunktion på symbolet
3. Drej mejslen til ønsket position.
4. Indstil drejeknappen for arbejdsfunktion på symbolet . Sørg for at den er låst!
5. Indstil ekstrahåndtaget i ønsket position.
6. Stik netstikket i stikkontakten.
7. Tag fat i elværktøjet med begge hænder og indtag arbejdspositionen.
8. Tænde elværktøjet.
9. Pres elværktøjet forsigtigt fremad ved mejsling, så det ikke „hopper“.
10. Sluk maskinen efter arbejdets afslutning.
11. Træk netstikket ud.

Yderligere henvisninger

• Brugen af „skarpe“ indsatsværktøjer øger arbejdsydelsen og elværktøjets levetid.
  – Rengør elværktøjet efter arbejdets afslutning, læg det i transportkufferten og opbevar det på et tørt sted.

Vedligeholdelse og pleje

ADVARSEL!

Før alle arbejder på elværktøjet træk netstikket ud af stikkontakten.

Rengøring

Rengør apparatet og ventilationsslidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.

Blæs husets indre med motor ud regelmæssigt med tør trykluft.

Kulbørster

Elværktøjet er udstyret med udkoblingskul. Når slidgrænsen er nået, slukkes elværktøjet automatisk.

BEMAERK!

Der må kun anvendes originale dele fra producenten ved udskiftning. Ved anvendning af fremmede fabrikater bortfalder producentens garantiforpligtelser.

Ilden fra kullet kan iagttages gennem de bagerste luftindgangsåbninger under brugen.

Sluk elværktøjet omgående ved stærk kulbrand. Aflever elværktøjet til et af producenten autoriseret kundeservice-værksted.

Gearkasse

BEMAERK!

Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder fabrikantens garanti-forpligtelser.

Elværktøjet er udstyret med en fedtsmøringsanordning. Udskiftning/påfyldning af fedt må kun udføres af et af producenten autoriseret kundeservice-værksted.

Reparationer

Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.

Hvis tilslutningsledningen til elværktøjet er beskadiget, skal det udskiftes af en tilslutningsledning i speciel udførelse (anbringelsesart X). Denne tilslutningsledning fås hos FLEX-kundeservice.

Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.

Eksplosionstegninger og reservedelslister finder du på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Elværktøjer er ikke normalt husholdningsaffald!

I henhold til europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektroværktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMAERK!

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

-Overensstemmelse

Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60745 ifølge bestemmelserne i direktiv 2004/108/EF (indtil 19.04.2016), 2014/30/EU (fra 20.04.2016), 2006/42/EF, 2011/65/EF.

Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Producenten og dennes repræsentant hæfter ikke for skader og mistet fortjeneste som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre producenter.

Innhold

Anvendte symboler 76

Tekniske data 76

Et overblikk 77

Henvisninger om skroting 84

(€-Konformitet 84

Ytterligere sikkerhetshenvisninger

■ Bruk et egnet søkeapparat for å lete etter skulle forsyningsledninger eller forespør hos de offentlige myndighetene hvor slike ledninger finnes. Kontakt med elektroledninger kan føre til grann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon. Dersom det bores inn i en vannledning, kan dette forårsake skader på ting og kan føre til elektrisk støt.

Henvisninger om skroting

ADVARSEL!
