Produkta tips	Āmururbis un kalts
Zīmols	Flex
Modelis	CHE 2-28 SDS-plus
Nominālā patērētā jauda	800 W
Tukšgaitas ātrums	0–1300 min⁻¹
Triecienu skaits tukšgaitā	0–4000 min⁻¹
Maks. trieciena enerģija (EPTA 05/2009)	2,7 J
Instrumenta ligzda	SDS-plus
Maks. urbšanas diametrs - Betons	28 mm
Maks. urbšanas diametrs - Mūris	30 mm
Maks. urbšanas diametrs - Koks	38 mm
Maks. urbšanas diametrs - Metāls	13 mm
Svars (saskaņā ar EPTA 01/2003)	2,65 kg
Barošana	Tīkls 230 V ~ 50 Hz
Skaņas spiediena līmenis	91 dB(A)
Skaņas jaudas līmenis	102 dB(A)
Vibrācijas - Urbšana	14,30 m/s² (K=1,5 m/s²)
Vibrācijas - Kalšana	14,50 m/s² (K=1,5 m/s²)
Darba režīmi	Urbšana, āmururbis, kalta iestatīšana, āmura kalts
Rotācijas virziens	Atgriezenisks (pa labi/pa kreisi)
Papildu rokturis	Jā, grozāms
Dziļuma ierobežotājs	Jā, regulējams
Apkope	Regulāra tīrīšana, ogļu birstīšu nomaiņa, smērvielas eļļošana
Drošība	Ieteicamas aizsargbrilles, ķivere, elpceļu aizsardzība

Bieži uzdotie jautājumi - CHE 2-28 SDS-plus Flex

Kādus instrumenta veidus es varu izmantot ar Flex CHE 2-28 SDS-plus?

Jūs varat izmantot SDS-plus kāta urbjus un kaltus. Instrumentiem bez SDS kāta (piemēram, koka urbjiem) jāizmanto piemērots trīsžokļu uzmavu patrona.

Kā noregulēt dziļuma ierobežotāju?

Nospiediet fiksācijas sviru, kas atrodas papildu roktura augšdaļā, ievietojiet dziļuma ierobežotāju, iestatiet to vēlamajā dziļumā, pēc tam atlaidiet sviru.

Kā mainīt darba režīmu?

Nospiediet atbloķēšanas pogu, pēc tam pagrieziet darba režīma selektoru vēlamajā pozīcijā: urbšana, āmururbis, kalta iestatīšana vai āmura kalts. Pārliecinieties, ka instruments ir apstādināts.

Kā noregulēt kalta pozīciju?

Nospiediet atbloķēšanas pogu un novietojiet selektoru uz kalta iestatīšanas simbola. Pagrieziet kaltu vēlamajā leņķī, pēc tam atgrieziet selektoru āmura kalta pozīcijā un pārbaudiet fiksāciju.

Ko darīt, ja elektroinstruments vairs neieslēdzas?

Vispirms pārbaudiet barošanu un kabeli. Ja problēma saglabājas, iespējams, ka ogļu birstes ir nolietojušās. Instruments automātiski izslēdzas, kad birstes ir beigušās. Nomainiet tās tikai ar oriģinālajām Flex detaļām.

Kā apkopt āmururbi?

Regulāri tīriet ierīci un ventilācijas atveres ar sausu saspiestu gaisu. Smērvielas eļļošana jāveic pilnvarotā darbnīcā. Neskrūvējiet vaļā pārnesumkārbas skrūves garantijas laikā.

Kādi drošības pasākumi jāievēro?

Lietojiet trokšņu slāpējošu ķiveri, aizsargbrilles un elpceļu aizsardzību. Izmantojiet papildu rokturi. Pirms jebkādiem iestatījumiem atvienojiet instrumentu. Nekad neurbt, iepriekš nenosakot slēptos kabeļus un caurules.

Vai es varu izmantot Flex CHE 2-28 SDS-plus kalšanai?

Jā. Ievietojiet kaltu, iestatiet selektoru āmura kalta pozīcijā un spiediet instrumentu piesardzīgi, lai izvairītos no lēcieniem. Varat arī noregulēt kalta leņķi.

Kāds ir maksimālais urbšanas diametrs betonā?

Maksimālais urbšanas diametrs betonā ir 28 mm. Mūrim ar vainagu ir 30 mm, kokam 38 mm un metālam 13 mm.

Kā mainīt rotācijas virzienu?

Izmantojiet virziena pārslēgšanas sviru, kas atrodas virs slēdža. Pabīdiet to uz augšu pretējā pulksteņrādītāja virzienam, uz leju pulksteņrādītāja virzienam. Mainiet virzienu tikai tad, kad instruments ir apstādināts.

LIETOŠANAS INSTRUKCIJA CHE 2-28 SDS-plus Flex

Tehniskā informācija 167

Iss apskats 168

Jūsu drošībai 169

Trokšni un vibrācija 170

Lietošanas noteikumi 171

Tehniskā apkope un kopšana ..... 174

Norādījumi par likvidēšanu ..... 175

(€-Atbilstība 175

Atbildības izslēgšana 175

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Lietojiet vieglu respiratoru!!

Norādījums par vecās iekārtas likvidēšanu (sk. lpp. Norādījumi par likvidēšanu)!

Tehniskā informācija

Urbšanas un kalšanas cirtnis CHE 2-28SDS-plus
Nominālā patērējamā jauda	W 800
Apgriezienu skaits tukšgaitā	min^-1	0–1300
Tukšgaitas sitienu skaits min -1		0–4000
Maks. viena sitiena energija (saskaņā ar „EPTA procedūru 05/2009“)	J	2,7
Elļošana Ellà
Instrumenta nostiprinājums		SDS-plus
Maks. urbuma diametrs – Betons– Akmeņu mūris (HM urbjvainags)– K o k s n e– Metāls	mm mm mm mm	28683013
Svars atvilstoši „EPTA-procedure 01/2003“	kg 2,65

Iss apskats

1 Putekļu aizsargvāks
2 Fiksējošā uzmava
3 Papildrokturis
4 Dziluma ierobežošanas aretieris
5 D z i | u m a t t u r i s
6 Darba režima pagriežamā poga
7 Atblokēšanas taustiņš
8 Rotācijas virziena izvēles svira (Kustība pa labi/pa kreisi)
9 Slēdzis
11 Rokturis
12 Tıkla kabelim
13 Firmas plāksnīte *
t u r i s

leslēgšanai un izslēgšanai, kā arī līdz maksimālai apgriezienu/sitienu skaita paaugstināšanai.

10 Sprostslēdzis

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaṇā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

– paredzētajiem darbiem,
- drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Urbšanas un kalšanas cirtnis CHE 2-28 SDS-plus paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– veserurbšanai akmens mūros un betonā dībeļu un enkurnostiprinājumiem un caurumiem,
– viegliem kalšanas darbiem apmetuma un fližu nonemšanai,
- izmantošanai ar tam piemērotu un ar šīs ierīces ražotāja ieteiktu instrumentu.

Drošības tehnikas noteikumi veseriem

■ Nēsājiet trokšņu aizsargu! Trokšņa iedarbība var izraisīt dzirdes zudumu.
Izmantojiet kopā ar ierīci piegādātos papildrokturus. Kontroles zudums var izraisīt traumas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detalās un izraisīt elektrotraumu.

Citi drošības norādījumi

Izmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. Iekļūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu.

Stradājot turiet stingri elektroinstrumentu abās rokās un nodrošiniet drošu stāju. Ar divām rokām elektroinstrumentu var vadīt drošāk.

Nodrošiniet sagatavi. Izmantojot iespīlēšanas ierīci, sagatavi var drošāk turēt nekā ar roku.

■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektrotraumu iegūšanas risku.

Izmantot tikai instrumentus ar SDS-plus instrumenta nostiprinājumu. Velkot instrumentu, pārbaudiet, vai tas ir pareizi nostiprināts.

■ Ja putekļu aizsargvāks ir bojāts, tas nekavējoties jānomaina. Putekļu aizsargvāks neļauj iekļūt putekļiem instrumenta nostiprinājumā.

■ No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. leelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas celu slimības un/vai alergiskas reakcijas.

– Nodrošiniet labu darba iecirkna vēdināšanu!
– Ja iespējams, izmantojiet eksternu putekļu nosūkšanu.
- Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana.

■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).

■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

– Skañas spiediena limenis: 91 dB(A);

– Skañas jaudas limenis: 102 dB(A);

- Nedrošība: K = 3 dB.

Svārstību summārā vērtība:

- veserurbšanas laikā:

• Emisijas koeficients: a _h = 14,30 m/s ^2
• Nedrošība: K = 1,5 m/s ^2

- kalot:

• Emisijas koeficients: a_h = 14,50 ~m / s^2
• Nedrošība: K = 1,5 m/s ^2

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

i NORĀDĪJUMS!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

Lietošanas noteikumi

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes pilnību un transportēšanas bojājumus.

Papildroktura nostādīšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

UZMANĪBU!

Izmantojiet elektroinstrumentu tikai ar piemontētu papildrokturi.

Papildrokturi var pagriezt jebkurā nepieciešamajā pozīcijā, lai nodrošinātu drošu un nenogurstošu darbu.

■ Fiksāciju atbrīvojiet, griežot papildrokturi pretēji pulkstenrādītāju virzienam.

■ Pagrieziet papildrokturi nepieciešamajā pozīcijā.
Griežot papildrokturi pulksteņrādītāju virzienā, nofiksējiet rokturi vēlamajā pozīcijā.

Dzilumattura montāža

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

■ Piespiediet uz papildroktura esošā aretiera augšējo daļu un pieturiet.
■ lebīdiet dzilumatturi.
■ Nostādiet dzilumattura nepieciešamo urbšanas dzilumu.
■ Atlaidiet aretieri.

Instrumentu ar SDS galeni ievietošana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

UZMANĪBU!

Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus!

NORĀDĪJUMS!

Izmantotajiem instrumentiem jābūt SDS galenim. Instrumentiem bez SDS galeņa (piem., koka urbis) jāizmanto trīsžokļu urbjpatrona.

■ Pārbaudiet putekļu aizsargvāku.
– Aizsērējušu vāku notīriet.
- Bojāts putekļu aizsargvāks jānomaina.

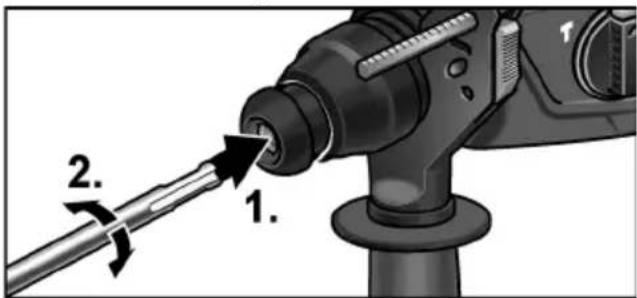

■ levietojiet instrumentu (1.) un grieziet (2.), līdz tas nofiksējas.

■ Pārbaudiet iefiksēšanos, velkot iesaistāmo instrumentu.

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

UZMANĪBU!

Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus!

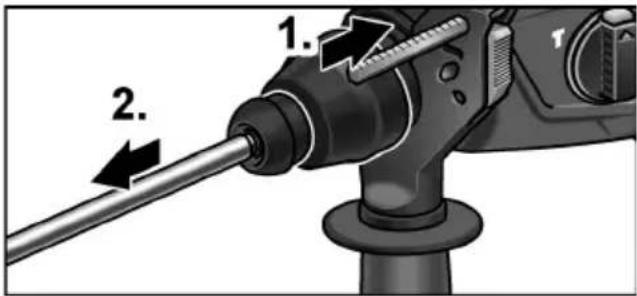

■ Velciet atpakal fiksējošo uzmavu (1.).
■ Izņemiet iesaistāmo instrumentu (2.).

Darba režima nostādīšana

UZMANĪBU!

Izmainiet darba režimu tikai elektroinstrumenta miera stāvoklī.

■ Nospiediet atblokēšanas taustiņu.

■ Nostādiet pagriežamo pogu uz nepieciešamo darba režīmu:

Urbšana

Veserurbšana

Kalta pozīcijas noregulēšana (skatīt tur)

Kalšana

NORĀDĪJUMS!

– Pozīcijās (ušana), it (veserurbšana) un Tkalšana) atblokēšanas taustinam redzami jāiefiksējas (jāizlec).

– Elektroinstrumentu nedrīks ieslēgt pozīcijā Qkalta pozīcijas nostādīšana).

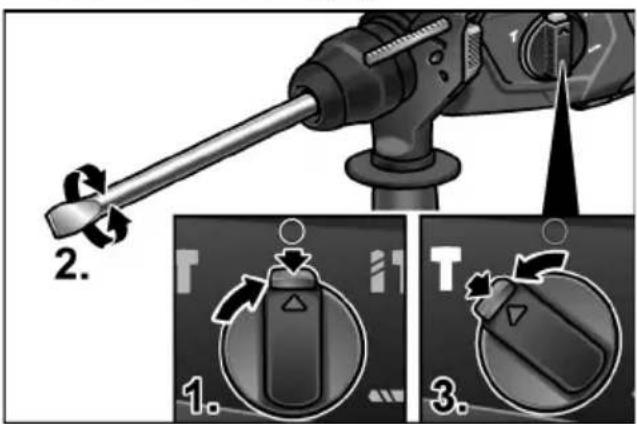

Kalta pozīcijas nostādīšana

Kaltu var pagriezt veicamajiem darbiem optimālā pozīcijā.

■ Nospiediet atblokēšanas taustinu un nostādiet darba režīma pagriežamo slēdzi uz simbolu (1.).

■ Grieziet kaltu tik ilgi, līdz kalts norāda nepieciešamo lenki (2.).
■ Nospiediet atblokēšanas taustinu un nostādiet darba režima pagriežamo slēdzi uz simbolu Tlevērojiet iefiksēšanos!

Rotācijas virziena nostādīšana

UZMANĪBU!

Izmainiet darba režimu tikai elektroinstrumenta miera stāvokli.

Nostādiet nepieciešamajā pozicijā griešanās virziena izvēles slēdzi:

– Augšā: pretēji pulksteņrādītāju virzienam

– Lejā:: pulksteņrādītāju virzienā

Elektroinstrumenta ieslēgšana

Bez iefiksēšanās:

■ Spiediet slēdzi un turiet to nospiestu. Elektroinstrumenta slēdzis dod iespēju lēnai apgriezienu skaita jeb sitienu skaita palielināšanai līdz maksimālai vērtībai.

Ierīces izslēgšana:

■ Slēdzi atlaidiet.

Ar iefiksēšanos:

BRĪDINĀJUMS!

Pēc strāvas padeves pārtraukuma ieslēgtais elektroinstruments no jauna ieslēdzas. Nekavējoties izslēdztiet elektroinstrumentu!

■ Nospiediet slēdzi un turiet nospiestu (1.).
■ Slēdža aretēšanai nospiediet sprostslēdzi (2.).

lerīces izslēgšana:

Urbšana/veserurbšana

1. Nostādiet darba režīma pagriežamo pogu uz simbolu (vubšana) jeb. (veserurbšana). levērojiet iefiksēšanos!
2. levietojiet urbi.
3. Nostādiet papildrokturi nepieciešamajā pozīcijā.
4. lespraudiet tikla kontaktdakšu.
5. Satveriet elektroinstrumentu ar abām rokām un ienemiet darba pozīciju.
6. Piestipriniet urbi un ieslēdziet elektroinstrumentu.
7. Izjusti spiediet elektroinstrumentu uz priekšu.
8. Pēc urbšanas pabeigšanas izslēdziet ierīci.
9. Atvienojiet kontaktdakšu.

Kalšana

1. levietojiet kaltu.
2. Nostādiet pagriežamo pogu darba režīmam uz simbolu.
3. Pagrieziet kaltu nepieciešamajā pozīcijā.
4. Nostādiet pagriežamo pogu darba režīmam uz simbolu T levērojiet iefiksēšanos!
5. Nostādiet papildrokturi nepieciešamajā pozīcijā.
6. lespraudiet tīkla kontaktdakšu.
7. Satveriet elektroinstrumentu ar abām rokām un ieņemiet darba pozīciju.
8. Elektroinstrumenta ieslēgšana
9. Kalšanas laikā izjusti spiediet elektro-instrumentu uz priekšu, tā lai tas nelec.
10. Pēc darba pabeigšanas izslēdziet ierīci.
11. Atvienojiet kontaktdakšu.

Papildnorādījumi

– Izmantojot „asus“ iesaistāmos instrumentus, palielinās darba ražība un elektroinstrumenta ilgizturība.
– Pēc darba notīriet elektroinstrumentu un uzglabājiet transportēšanas koferī sausā vietā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Tīrīšana

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādā-jamā materiāla un no lietošanas ilguma. Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oğlsukas

Elektroinstruments ir aprikots ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas elektroinstruments automātiski atslēdzas.

NORĀDĪJUMS!

Nomaiņai izmantojiet tikai ražotāja origināldetaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.

Stipras ogluguns gadījumā elektro- instrumentu nekavējoties izslēdziet. Nododiet elektroinstrumentu ražotāja autorizētā tehniskā servisa darbnīcā.

Pārvads

NORĀDĪJUMS!

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Elektroinstruments aprīkots ar ellas ellošanas sistēmu.

Nomainiet/uzpildiet ellu ražotāja ieteiktajā autorizētajā tehniskā servisa dienestā.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Ja elektroinstrumenta pieslēguma vads ir bojāts, tad to jānomaina ar speciāli sagatavotu pieslēguma vadu (uzstādīšanas veids X). To var iegādāties firmas FLEX tehniskā servisa dienestā.

Rezerves daļas un aprīkojums

Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstim.

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

CE-Atbilstība

Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

Содержание
