DH 5 SDS-max - Urbis Flex - Bezmaksas lietošanas instrukcija

Produkta veids	SDS-max triecienurbis
Zīmols	Flex
Modelis	DH 5 SDS-max
Nominālā jauda	1500 W
Barošanas spriegums	230 V ~ 50 Hz
Patronas tips	SDS-max
Sitiena enerģija	8,5 J
Sitienu skaits tukšgaitā	0 – 2700 sitieni/min
Ātrums tukšgaitā	0 – 600 apgriezieni/min
Maks. urbšanas diametrs betonā	40 mm
Maks. urbšanas diametrs tēraudā	13 mm
Maks. urbšanas diametrs kokā	40 mm
Svars	6,8 kg
Izmēri (G x P x A)	480 x 110 x 290 mm
Akustiskās jaudas līmenis (LWA)	105 dB(A)
Akustiskā spiediena līmenis (LpA)	94 dB(A)
Rokas-plaukstas vibrācija (urbšana)	15 m/s²
Aizsardzības klase	II (dubultā izolācija)
Galvenās funkcijas	Urbšana, urbšana ar triecienu, kaltēšana
Ātruma regulators	Jā, pakāpenisks
Rotācijas virziens	Kreisā/Labā
Pretvibrācijas rokturis	Jā, papildu rokturis
Apkope un tīrīšana	Tīriet ventilācijas spraugas ar otu, periodiski ieeļļojiet patronu
Rezerves daļas un remontējamība	Oglekļa birstes, sukas, patrona, slēdzis ir pieejami

Bieži uzdotie jautājumi - DH 5 SDS-max Flex

Kā nomainīt SDS-max patronu?

Lai nomainītu SDS-max patronu, pavelciet atbloķēšanas gredzenu atpakaļ un ievietojiet instrumentu, nedaudz pagriežot, līdz tas nobloķējas. Lai noņemtu, pavelciet gredzenu un izvelciet instrumentu.

Kādu eļļu izmantot ieeļļošanai?

Izmantojiet īpašu perforatoru eļļu vai litija smērvielu. Uzklājiet nelielu daudzumu patronā ik pēc 20 lietošanas stundām.

Kā regulēt urbšanas dziļumu?

Izmantojiet komplektācijā iekļauto dziļuma atduri. Atskrūvējiet skrūvi, noregulējiet stieni vēlamajā dziļumā un pēc tam pievelciet.

Kāpēc urbis netrieciena?

Pārbaudiet, vai režīmu slēdzis ir iestatīts uz 'urbšana ar triecienu'. Pārliecinieties arī, vai instruments ir labi ievietots patronā un oglekļa birstes nav nolietojušās.

Kā tīrīt ventilācijas spraugas?

Izmantojiet sausu otu vai vieglu putekļsūcēju, lai noņemtu putekļus. Nekad neizmantojiet saspiestu gaisu, kas var iespiest netīrumus iekšā.

Vai es varu izmantot SDS-plus urbjus?

Nē, SDS-max patrona nav saderīga ar mazākiem SDS-plus urbjiem. Izmantojiet tikai SDS-max kāta instrumentus.

Kā nomainīt oglekļa birstes?

Atvienojiet instrumentu. Noņemiet oglekļa birstes turētāju vāciņus, izņemiet nolietotās birstes un ievietojiet jaunās, ievērojot virzienu. Pievelciet vāciņus.

Kādu dzirdes aizsardzību izmantot?

Valkājiet pretrokšņa austiņas ar vismaz 25 dB slāpēšanu, jo skaņas līmenis pārsniedz 100 dB(A).

Kā urbt metālā?

Izmantojiet metāla urbi, izslēdziet triecienu un urbjiet ar mazu ātrumu, ieeļļojot ar griešanas eļļu.

Ko darīt, ja patrona vairs netur instrumentu?

Notīriet patronas iekšpusi un instrumenta kātu. Ja problēma saglabājas, patrona var būt nolietojusies un tā jānomaina.

LIETOŠANAS INSTRUKCIJA DH 5 SDS-max Flex

Tehniskā informācija ..... 139

Iss apskats....140

Jūsu drošībai ....141

Trokšni un vibrācija .....142

Lietošanas noteikumi .....142

Tehniskā apkope un kopšana ..... 145

Norādījumi par likvidēšanu .....145

CE-Atbilstība 146

Atbildības izslēgšana .....146

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Sī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS!

Apzimē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Norādījums par vecās iekārtas likvidēšanu! (sk. 145. lpp.)

Tehniskā informācija

Kalšanas cirtnis DH 5SDS-max
Nominālā patērējamā jauda	W 1050
Sitienu skaits tukšgaitā	min-1	3500
Maks. viena sitiena energija (saskaņā ar „EPTA-procedure 05/2009“)	J	6,7
Instrumenta nostiprinājums		SDS maks.
Ellošana Ellà
Svoris pagal „EPTA-procedure 01/2003“	kg 5,4

Īss apskats

1 Puteklu aizsargvāks

2 Fiksējošā uzmava

3 Kalta nostādīśanas pagriežamais gredzens

4 S I ēdzis

5 S p r o s t s l

6 R o k t u r i s

7 Papildroktura saspiedējskrūve

8 Papildrokturis

9 T ikla kabelim

10 Instrumenta ella

11 Firmas plāksnīte *

ēdzis

* nav redzama

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi.

Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

– šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

• paredzētajiem darbiem,
• drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Kalšanas cirtnis DH 5 SDS-max paredzēts

— profesionālai izmantošanai rūpniecībā un amatniecībā,
– vidēji grūtiem kalšanas un caursišanas darbiem betonā un akmenns mūros, kā arī apmetuma un flīžu nonemšanai,
- izmantošanai ar tam piemērotu un ražotāja šai ierīcei ieteiktu instrumentu.

Drošības tehnikas noteikumi veseriem

■ Nēsājiet trokšņu aizsargu!
Trokšna iedarbība var izraisīt dzirdes zudumu.
■ Izmantojiet kopā ar ierīci piegādātos papildrokturus. Kontroles zudums var izraisīt traumas.
■ Turiet instrumentu tikai aiz izolēta-jām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instru-meta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu.
Izmantojiet piemērotus kontrolapa-rātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu.
Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leklūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu.
Stradājot turiet stingri elektroinstrumentu abās rokās un nodrošiniet drošu stāju. Ar divām rokām elektro-instrumentu var vadīt drošāk.
■ Nodrošiniet sagatavi.
Izmantojot iespīlēšanas ierīci, sagatavi var drošāk turēt nekā ar roku.
■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts.
Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontakt-dakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektro-traumu iegūšanas risku.

Speciāli drošības tehnikas noteikumi

■ Neapstrādājiet materiālus, no kuriem var izdalīties veselībai bīstamas vielas (piem., azbests).
Realizējiet aizsargpasākumus, ja var izveidoties veselībai kaitīgi, ātri uzlies-mojoši vai sprādzienu izraisoši putekļi. Nēsājiet putekļu aizsargmasku. Ja iespējams, izmantojiet putekļu nosūkšanas iekārtas.

■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes.
Neurbiet korpusā caurumus.

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

- skañas spiediena līmenis: 89 dB(A);

- skañas jaudas limenis: 100 dB(A);

-Nedrošība: K = 3 dB.

Svārstību summārā vērtība (kaļot):

• Emisijas koeficients; a _h = 11,5m / s^2
• Nedrošiba: K=1,5m/s 2

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMI!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus.

Bet, ja elektroinstruments ar atškirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skaṇas spiedienam pārsniedzot 85 dB(A), jānēsā skaṇas aizsargu.

Lietošanas noteikumi

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīko-jumu, pārbaudiet piegādes pilnību un transportēšanas bojājumus.

Papildroktura nostādīšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

UZMANĪBU!

Izmantojiet elektroinstrumentu tikai ar piemontētu papildrokturi.

Papildrokturi var pagriezt jebkurā nepieciešamajā pozīcijā, lai nodrošinātu drošu un nenogurstošu darbu.

■ Atlaidiet saspiedējskrūvi, griežot pretēji pulkstenrādītāju virzienam.

■ Pagrieziet papildrokturi nepieciešamajā pozīcijā (radiāli, aksiāli).
Griežot saspiedējskrūvi pulksteņrādītāju virzienā, no jauna piestipriniet papildrokturi.

Instrumentu ievietošana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

UZMANĪBU!

Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus!

■ Notīriet un viegli ieeļlojiet iesaistāmā instrumenta kātu.
Pārbaudiet putekļu aizsargvāku. - Aizsērējušu vāku notīriet. - Nomainiet bojātu putekļu aizsargvāku.
■ levietojiet iesaistāmo instrumentu un grieziet, līdz tas iefiksējas.
■ Pārbaudiet iefiksēšanos, velkot iesaistāmo instrumentu.

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

UZMANĪBU!

Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus!

■ Velciet atpakal fiksējošo uzmavu (1.).
■ Iznemiet iesaistāmo instrumentu (2.).

Kalta pozīcijas nostādīšana

Kaltu var nostādīt 12 pozīcijās (attiecīga 30° nobīde).

■ Velciet uz priekšu kalta nostādīšanas pagriežamo gredzenu un stingri turiet (1.).
■ Grieziet kaltu tik ilgi, līdz kalts norāda nepieciešamo lenki (2.).
■ Atlaidiet kalta nostādīšanas pagriežamo gredzenu (3.).

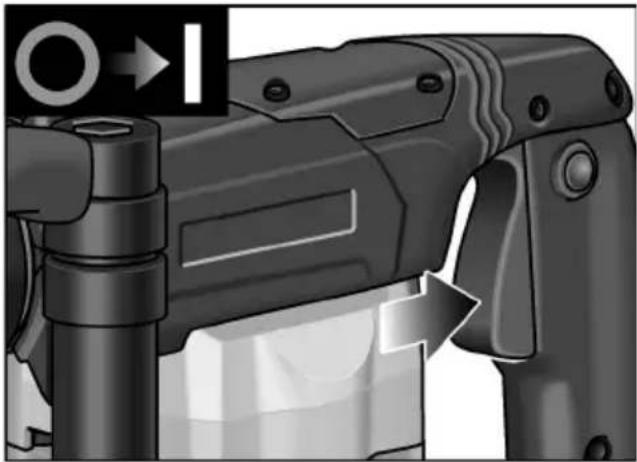

Elektroinstrumenta ieslēgšana Bez iefiksēšanās:

Pēc strāvas padeves pārtraukuma ieslēgtā ierīce sāk atkal no jauna darboties.

Strāvai atslēdzoties, nekavējoties izslēdziet elektroinstrumentu!

■ Slēdža aretēšanai nospiediet sprostslēdzi.

lerīces izslēgšana:

1. levietojiet kaltu.
2. Pagrieziet kaltu nepieciešamajā pozīcijā.
3. Nostādiet papildrokturi nepieciešamajā pozīcijā.
4. lespraudiet tīkla kontaktdakšu.
5. Satveriet elektroinstrumentu ar abām rokām un ienemiet darba pozīciju.
6. Elektroinstrumenta ieslēgšana
7. Kalšanas laikā izjusti spiediet elektroinstrumentu uz priekšu, tā lai tas nelec.
8. Pēc darba pabeigšanas izslēdziet ierīci.
9. Atvienojiet kontaktdakšu.

Papildnorādījumi

• Izmantojot „asus“ iesaistāmos instrumentus, palielinās darba ražība un elektroinstrumenta ilgizturība.
• Pēc iespējas strādājiet ar intervāliem: 30 sek. darbs, 90 sek. atdzesēšana.
• Pēc darba notīriet elektroinstrumentu un uzglabājiet transportēšanas koferī sausā vietā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Tīrīšana

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma.

Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oğlsukas

Elektroinstruments ir aprikots ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas elektroinstruments automātiski atslēdzas.

i NORĀDĪJUMS!

Nomainai izmantojiet tikai ražotāja original-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni. Stipras ogluguns gadījumā elektroinstrumentu nekavējoties izslēdziet. Nododiet elektroinstrumentu ražotāja autorizētā tehniskā servisa darbnīcā.

Pārvads

i NORĀDĪJUMS!

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Elektroinstruments aprīkots ar ellas ellošanas sistēmu. Nomainiet/uzpildiet ellu ražotāja ieteiktajā autorizētajā tehniskā servisa dienestā.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Ja elektroinstrumenta pieslēguma vads ir bojāts, tad to jānomaina ar speciāli sagatavotu pieslēguma vadu (uzstādīšanas veids X). To var iegādāties firmas FLEX tehniskā servisa dienestā.

Rezerves daļas un aprīkojums

Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstim.

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/EG direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

i NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

CE -Atbilstība

Uz savu atbildību deklarējam, ka sadalā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai norma-tīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.
