| Tipo de producto | Taladro percutor SDS-max |
| Marca | Flex |
| Modelo | DH 5 SDS-max |
| Potencia nominal | 1500 W |
| Tensión de alimentación | 230 V ~ 50 Hz |
| Tipo de portabrocas | SDS-max |
| Energía de impacto | 8,5 J |
| Número de impactos en vacío | 0 – 2700 golpes/min |
| Velocidad en vacío | 0 – 600 rpm |
| Diámetro máximo de perforación en hormigón | 40 mm |
| Diámetro máximo de perforación en acero | 13 mm |
| Diámetro máximo de perforación en madera | 40 mm |
| Peso | 6,8 kg |
| Dimensiones (L x A x H) | 480 x 110 x 290 mm |
| Nivel de potencia acústica (LWA) | 105 dB(A) |
| Nivel de presión acústica (LpA) | 94 dB(A) |
| Vibración mano-brazo (perforación) | 15 m/s² |
| Clase de protección | II (doble aislamiento) |
| Funciones principales | Perforación, perforación con percusión, cincelado |
| Variador de velocidad | Sí, progresivo |
| Sentido de giro | Izquierda/derecha |
| Mango antivibración | Sí, mango adicional |
| Mantenimiento y limpieza | Limpiar las ranuras de ventilación con un cepillo, lubricación periódica del portabrocas |
| Piezas de repuesto y reparabilidad | Carbones, escobillas, portabrocas, interruptor disponibles |
Preguntas frecuentes - DH 5 SDS-max Flex
Preguntas de los usuarios sobre DH 5 SDS-max Flex
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Taladro en formato PDF gratis! Encuentra tus instrucciones DH 5 SDS-max - Flex y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DH 5 SDS-max de la marca Flex.
MANUAL DE USUARIO DH 5 SDS-max Flex
Símbolos empleados ..... 34
Datos técnicos 34
De un vistazo 35
Para su seguridad 36
Ruidos y vibraciones ..... 37
Indicaciones para el uso 37
Mantenimiento y cuidado 40
Indicaciones para la depolución ..... 40
Conformidad € 41
Exclusión de la garantía ..... 41
Símbolos empleados
¡ADVERTENCIA!
Indica un peligro inminente. En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.
¡CUIDADO!
Indica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.
¡ADVERTENCIA
Indica consejos para el uso e informaciones importantes.
Símbolos en el aparato
¡Leer las instrucciones antes deponer en funcionamiento elequipo!
¡Utilizar protección para la vista!
¡Utilizar protección para el oído!
Eliminación de máquinas endesuso. (consultar página 40)
Datos técnicos
| Martillo cincelador DH 5 | SDS-max | |
| Potencia nominal W 1050 | ||
| Número de percusiones marcha envacío | min^-1 | 3500 |
| Energía máx. de cada golpe (según «EPTA-procedure 05/2009») | J | 6,7 |
| Alojamiento para la herramienta | SDS máx. | |
| Lubricación Grasa | ||
| Peso según «EPTA-procedure 01/2003» | kg 5,4 | |
De un vistazo
1 Cubierta de protección contra el polvo
2 Manguito de traba
3 Sentido de giro para el ajuste del cincel
4 C o n m u t a
5 Pulsador de traba
6 M a n i j a
7 Tornillo prensor para la manija adicional
8 Manija adicional
9 Cable de conexión
10 Grasa para herramientas
11 Chapa de características *
* no es visible
Para su seguridad
¡ADVERTENCIA!
Lea todas las indicaciones de seguridad ylas instrucciones pertinentes. Omisiones en el cumplimiento de las indicaciones de seguridad y las instrucciones, pueden ser causa de descargas eléctricas, incendios y/o lesiones de gravedad. Conserve todas las indicaciones de seguridad e instrucciones en sitio seguro.
Leer antes del uso y obrar según se indica:
- las instrucciones de funcionamiento presentes,
- las «Indicaciones generales de seguridad» en el uso de herramientas eléctricas enelcuadernillo adjunto (n° de texto: 315.915),
- las reglas y prescripciones para la prevención de accidentes vigentes en el lugar.
Esta herramienta eléctrica fue construida según el estado actual de la técnica y reglas técnicas de seguridad reconocidas.
Apesardeello, pueden producirse riesgos para la vida y salud del operario durante su uso, o bien daños en la máquina u otros valores. La herramienta eléctrica deberá utilizarse exclusivamente
- para trabajos adecuados a su función,
- en estado óptimo de condiciones detécnicas de seguridad.
Deben eliminarse inmediatamente todas aquellas perturbaciones que afecten laseguridad.
Utilización adecuada a su función
El martillo cincelador DH 5 SDS-max está destinada
-a su uso en la industria y el oficio,
-a tareas medianas de cincelado y la perforación en hormigón armado y mampostería al igual que para quitar revoque y azulejos,
-a su utilización en conjunto con las herramientas recomendadas por el fabricante para este equipo.
Advertencias de seguridad para martillos
■ ¡Utilizar protección para el oído!
La acción del ruido puede causar pérdida de la audición.
- Úsense las manijas adicionales que forman parte del volumen de entrega del equipo. La pérdida de control puede ser causa de lesiones.
■ Sujetar el equipo de las superficies aisladas correspondientes cuando la herramienta de aplicación puede incidir en conductores eléctricos ocultos o cables pertenecientes a la red eléctrica. El contacto con conductores bajo tensión puede aplicar esta tensión también a las partes metálicas del equipo, produciendo una descarga eléctrica.
- Utilícese equipo adecuado para la localización de líneas de alimentación ocultas, o bien consúltese a las compañías proveedoras correspondientes. El contacto con conductores eléctricos puede conducir a incendios o descargas eléctricas. El daño causado a una línea de gas, puede ser causa de explosiones. La penetración en una tubería de agua causa daños materiales o de descargas eléctricas.
■ Sujetar la herramienta eléctrica con ambas manos y cuidar de estar firmemente parado. La herramienta eléctrica se guía con seguridad, con ambas manos.
■ Asegurar la pieza a procesar.
Una pieza a procesar sujeta mediante un dispositivo adecuado, presenta una sujeción más segura que aquella que se puede brindar con la mano.
No utilizar la herramienta eléctrica cuando el cable está dañado. No tocar el cable dañado y desconectarlo del tomacorriente si el mismo se daña durante el trabajo.
Cables dañados aumentan el peligro de descargas eléctricas.
Advertencias de seguridad especiales
No procesar materiales de los cuales emanen sustancias nocivas durante el trabajo (p. ej. amianto). Adoptar las medidas de protección adecuadas cuando pueden generarse polvos dañinos para la salud, inflamables o explosivos. Usar máscara de protección contra el polvo. De existir, utilizar dispositivos aspiradores para dichos polvos.
- Utilizar exclusivamente etiquetas adhesivas para la identificación de la herramienta eléctrica. No perforar la carcasa. - La tensión de la red de alimentación y las indicaciones de tensión de la chapa de características, deben coincidir.
Ruidos y vibraciones
Los niveles de ruido y de vibración fueron determinados según EN 60745.
El nivel de presión sonora A evaluado del equipo es típicamente de:
-Nivel de presión sonora: 89 dB(A); -Nivel de rendimiento sonoro: 100 dB(A); -Incertidumbre: K = 3 dB.
Valor total de las vibraciones (durante el cincelado):
$$ \begin{array}{l} - \text { Valor de emisión: a } \quad h = 1 1, 5 \mathrm{m} / \mathrm{s} ^ {2} \ - \text { Incertidumbre: } K = 1, 5 \mathrm{m/s} \ \end{array} $$
¡ATENCIÓN!
Los valores indicados son válidos para equipos nuevos. Los valores de ruido y de vibración se modifican durante el uso diario.
¡ADVERTENCIA!
El nivel de las oscilaciones indicado en estas instrucciones fue medido según un procedimiento de medición conforme a EN 60745 y puede utilizarse para la comparación de las herramientas eléctricas entre sí.
También es apto para una estimación provisoria de las oscilaciones. El nivel de oscilaciones indicado, es representativo para las principales aplicaciones de la herramienta eléctrica.
Sin embargo, si la herramienta eléctrica se utiliza con herramientas de aplicación diferentes o con un mantenimiento deficiente, pueden diferir los niveles de oscilación. Esto puede aumentar significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo.
Para la determinación de las cargas por vibraciones deberán tenerse en cuenta también, los tiempos durante los cuales el equipo ha estado parado o bien, durante los cuales si bien ha estado en marcha, no ha trabajado realmente. Esto puede reducir significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo de trabajo.
Implemente medidas de seguridad adicionales para la protección del operario, antes de determinar las oscilaciones, como por ejemplo: el mantenimiento de las herramientas eléctricas y de aplicación, mantener calientes las manos, organización de las secuencias de trabajo.
¡CUIDADO!
Utilizar protección para el oído en caso deniveles de presión sonora superiores alos85 dB(A).
Indicaciones para el uso
Antes de la puesta en marcha
Desembalar la herramienta eléctrica y los accesorios, controlando que el volumen de entrega esté completo y que no existan daños de transporte.
Ajuste de la manija adicional
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el equipo eléctrico, desconectar el enchufe de red.
¡CUIDADO!
Utilizar la herramienta eléctrica exclusivamente con la manija adicional colocada.
La manija adicional puede girarse a cualquier posición arbitraria a fin de posibilitar un trabajo sin excesivo agotamiento.
■ Aflojar el tornillo prensor girando en sentido antihorario.
Girar la manija adicional a la posición deseada (radial, axial).
■ Volver a sujetar la manija adicional, girando el tornillo prensor de la manija adicional en sentido horario.
Colocación de las herramientas
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el equipo eléctrico, desconectar el enchufe de red.
¡CUIDADO!
Las herramientas pueden calentarse durante eluso. Usar guantes de protección.
■ Limpiar el vástago de la herramienta y engrasarlo ligeramente.
- Controlar la cubierta de protección.
- Limpiar la cubierta si está sucia.
- Cambiar la cubierta de protección si está defectuosa.
■ Colocar la herramienta y girarla hasta que se trabe.
■ Controlar el proceso de trabajo, tirando de la herramienta.
Quitar la herramienta
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el equipo eléctrico, desconectar el enchufe de red.
¡CUIDADO!
Las herramientas pueden calentarse durante eluso. Usar guantes de protección.
■ Tirar el manguito de trabahacia atrás (1.).
■ Quitar la herramienta (2..).
Ajuste de la posición del cincel
Puede ajustarse el cincel en 12 posiciones diferentes (desfasadas en 30° una de la otra).
■ Tirar el anillo giratorio para el ajuste del cincel hacia adelante y sujetarlo (1.).
Girar el cincel, hasta que el mismo presenta el ángulo deseado (2..).
■ Soltar el anillo giratorio para el ajuste del cincel (3.).

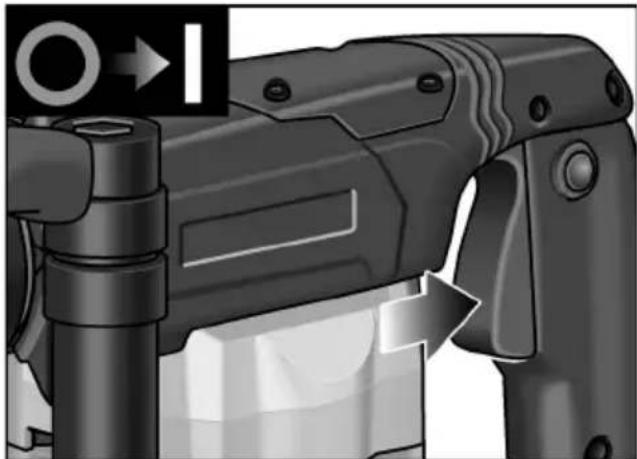

Encender la herramienta eléctrica Sin trabado:
■ Presionar el conmutador y sujetarlo.

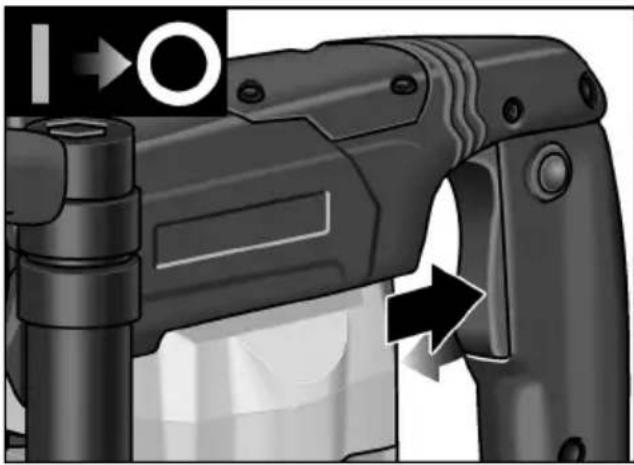

Apagado del equipo:
■ Soltar el conmutador.
Con trabajo:
¡CUIDADO!
Si el equipo está encendido, vuelve a arrancar solo después de una interrupción en el suministro de energía eléctrica.
¡Parar inmediatamente la herramienta eléctrica!
■ Presionar el conmutador y sujetarlo.
■ Presionar el pulsador de trabab para trabar el conmutador.
Apagado del equipo:
■ Accionar el conmutador y soltarlo.
Indicaciones para el trabajo
- Colocar el cincel.
- Girar el cincel a la posición deseada.
- Ajustar la manija adicional a la posición deseada.
- Conectar el enchufe de red.
- Sujetar la herramienta eléctrica con ambas manos y adoptar una posición adecuada para el trabajo.
- Encender la herramienta eléctrica.
- Presionar la herramienta eléctrica con cuidado hacia adelante durante el cincelado.
- Parar el equipo una vez concluida la tarea.
- Desconectar el enchufe de red.
Advertencias adicionales
-La utilización de herramientas «afiladas» aumenta el rendimiento de trabajo y la vida útil de la herramienta eléctrica.
-Trabajar en lo posible en intervalos: 30 segundos de trabajo, 90 segundos de enfriamiento.
-Concluida la tarea, limpiar la herramienta eléctrica y guardar la maleta de transporte en un sitio seco.
Mantenimiento y cuidado
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el equipo eléctrico, desconectar el enchufe de red.
Limpieza
Limpiar regularmente el equipo y las ranuras de ventilación. La frecuencia de la limpieza dependerá del material y la intensidad de uso.
Limpiar periódicamente la parte interior de la carcasa y el motor con aire comprimido seco.
Escobillas de carbón
La herramienta eléctrica está equipada con escobillas de corte automático.
Una vez alcanzado el límite de desgaste, la herramienta eléctrica se para automáticamente.
¡ADVERTENCIA!
Utilizar únicamente repuestos legítimos del fabricante. En caso de uso de productos de terceros, expira la garantía del fabricante.
A través de las ranuras de ventilación posteriores, puede observarse el chispeo de las escobillas durante el funcionamiento.
Parar inmediatamente la herramienta eléctrica en caso que se presente un fuego de escobillas demasiado pronunciado.
Entregar la herramienta eléctrica a un taller especializado autorizado por el fabricante.
Engranaje
¡ADVERTENCIA!
No aflojar los tornillos en la cabeza del engranaje durante el período de garantía.
El incumplimiento conduce a que la garantía del fabricante caduque.
La herramienta eléctrica dispone de una lubricador a grasa. El cambio o la carga de grasa debe efectuarla un taller autorizado por el fabricante.
Reparaciones
Hacer efectuar las reparaciones exclusivamente por un taller de servicios a clientes autorizado por el fabricante.
Si el conductor de alimentación de la herramienta eléctrica está dañado, debe cambiárselo por un conductor de alimentación especial previamente confeccionado (tipo de montaje X). Este conductor se obtiene en el servicio a clientes de FLEX.
Repuestos y accesorios
Por más accesorios, en especial herramientas eléctricas, consultar el catálogo del fabricante. Una gráfica de expansión y una lista de piezas de repuesto se encuentran en la homepage: www.flex-tools.com
Indicaciones para la depolución
¡ADVERTENCIA!
Inutilizar equipos radiados, cortando el cable de alimentación.
Únicamente para países pertenecientes a la CEU.
¡No arroje herramientas eléctricas en los residuos domiciliarios!
Según la pauta europea 2012/19/EG y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben coleccionarse por separado, haciéndoselos llegar a un reciclado que proteja el medio ambiente.
¡ADVERTENCIA!
¡Hágase informar por su comerciante especializado respecto de las posibilidades deeliminación!
Conformidad CE
Declaramos bajo nuestra única responsabilidad, que el producto descrito bajo «Datos técnicos» coincide con las siguientes normas y documentos normativos:
EN 60745 según las determinaciones de la pauta 2004/108/CE (hasta 19.04.2016), 2014/30/UE (a partir de 20.04.2016), 2006/42/CE, 2011/65/CE.
Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusión de la garantía
El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados a la interrupción del funcionamiento de la empresa, debidos al producto o la no utilización del mismo.
El fabricante y su representante no asumen responsabilidad alguna por daños causados por el uso indebido o la utilización en combinación con productos de otros fabricantes.
Índice
Símbolos utilizados 42
Características técnicas ..... 42
Características técnicas
Ligar a ferramenta eléctrica
Sem engate:
- Símbolos empleados
- ¡ADVERTENCIA!
- ¡CUIDADO!
- ¡ADVERTENCIA
- Símbolos en el aparato
- Datos técnicos
- De un vistazo
- Para su seguridad
- Utilización adecuada a su función
- Advertencias de seguridad para martillos
- Advertencias de seguridad especiales
- Ruidos y vibraciones
- ¡ATENCIÓN!
- Indicaciones para el uso
- Antes de la puesta en marcha
- Ajuste de la manija adicional
- Colocación de las herramientas
- Quitar la herramienta
- Ajuste de la posición del cincel
- Encender la herramienta eléctrica Sin trabado:
- Con trabajo:
- Apagado del equipo:
- Indicaciones para el trabajo
- Advertencias adicionales
- Mantenimiento y cuidado
- Limpieza
- Escobillas de carbón
- Engranaje
- Reparaciones
- Repuestos y accesorios
- Indicaciones para la depolución
- Conformidad CE
- Exclusión de la garantía
- Índice
- Características técnicas
- Ligar a ferramenta eléctrica
- Sem engate:
Marca : Flex
Modelo : DH 5 SDS-max
Categoría : Taladro
