Produkttyp	SDS-max slagborrmaskin
Märke	Flex
Modell	DH 5 SDS-max
Märkeffekt	1500 W
Matningsspänning	230 V ~ 50 Hz
Chucktyp	SDS-max
Slagenergi	8,5 J
Tomgångsslag	0 – 2700 slag/min
Tomgångsvarvtal	0 – 600 varv/min
Max borrdiameter i betong	40 mm
Max borrdiameter i stål	13 mm
Max borrdiameter i trä	40 mm
Vikt	6,8 kg
Mått (L x B x H)	480 x 110 x 290 mm
Ljudeffektnivå (LWA)	105 dB(A)
Ljudtrycksnivå (LpA)	94 dB(A)
Hand-armvibration (borrning)	15 m/s²
Skyddsklass	II (dubbel isolering)
Huvudfunktioner	Borrning, slagborrning, mejsling
Varvtalsreglage	Ja, progressivt
Rotationsriktning	Vänster/höger
Antivibrationshandtag	Ja, extra handtag
Underhåll och rengöring	Rengör ventilationsöppningarna med en pensel, periodisk smörjning av chucken
Reservdelar och reparerbarhet	Kolborstar, borstar, chuck, strömbrytare finns

Vanliga frågor - DH 5 SDS-max Flex

Hur byter man SDS-max-chucken?

För att byta SDS-max-chucken, dra tillbaka låsringen och sätt in verktyget med en lätt vridning tills det klickar på plats. För att ta bort, dra i ringen och ta ut verktyget.

Vilken olja används för smörjning?

Använd en speciell olja för borrhammare eller litiumfett. Applicera en liten mängd i chucken var 20:e timmes användning.

Hur ställer man in borrdjupet?

Använd den medföljande djupstoppet. Lossa skruven, justera stången till önskat djup och dra åt igen.

Varför slår inte borrmaskinen?

Kontrollera att lägesväljaren står på 'slagborrning'. Se även till att verktyget är ordentligt insatt i chucken och att kolborsten inte är slitna.

Hur rengör man ventilationsöppningarna?

Använd en torr pensel eller en mjuk dammsugare för att ta bort damm. Använd aldrig tryckluft som kan trycka in smuts.

Kan jag använda SDS-plus-borrar?

Nej, SDS-max-chucken är inte kompatibel med mindre SDS-plus-borrar. Använd endast verktyg med SDS-max-skaft.

Hur byter man kolborstarna?

Koppla bort verktyget. Ta bort locken på kolborsthållarna, ta ut de slitna kolborsten och sätt i de nya i rätt riktning. Skruva tillbaka locken.

Vilket hörselskydd ska användas?

Använd hörselskydd med en dämpning på minst 25 dB, eftersom ljudnivån överstiger 100 dB(A).

Hur borrar man i metall?

Använd en metallborr, stäng av slagfunktionen och borra med låg hastighet med skärolja.

Vad gör man om chucken inte håller verktyget?

Rengör insidan av chucken och verktygsskaftet. Om problemet kvarstår kan chucken vara sliten och måste bytas ut.

BRUKSANVISNING DH 5 SDS-max Flex

■ Trekk bak på läsehylsen (1.).
■ Ta ut verktöyet (2.).

Buller och vibration 74

Bruksanvisning 75

Underhåll 77

Skrotning och avfallshantering ..... 77

C€-Försäkran om överensstämmelse ....78

Ansvar 78

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd skyddsglasögon!

Använd hörselskydd!

Avfallshantering (skrotning)! (se sida 78)

Tekniska data

Mejselhammare DH 5		SDS-max
Nom. effektförbrukning W 1	050
Slagantal i tomgång	min^-1	3500
Max enkelslagenergi (enligt "EPTA-procedure 05/2009")	J	6,7
Verktygshållare SDS max.
Smörjning Fett
Vikt enligt "EPTA-procedure 01/2003"	kg 5,4

Översikt

1 D a m m s k y
2 L å s h y l s a
3 Ring för mejselinställning
4 Strömställare
5 S p ä r r
6 Handtag
d 7 Spännskruv för stödhandtag
8 Stödhandtag
9 N ä t k a b e l
10 Verktygsfett
11 Typskylt *

* ej synlig

För din säkerhet

WARNING!

Läs igenom alla säkerhetsanvisningarna.

Om dessa inte följs kan elektriska stötar, brand och/eller svåra skador uppstå.

Förvara alla säkerhetsanvisningarna på en åtkomlig säker plats.

Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" förelverktyg i det bifogade häftet (nr 315.915),
- gällande arbetarskyddsbestämmelser.
Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler.
Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå.
Elverktyget får endast användas

• för avsett ändamål,
• i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Mejselammar DH 5 SDS-max är avsedd

–för användning inom industri och hantverk,
–för medelsvår mejsling i betong och murverk liksom för att avlägsna puts och kakel,
–för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för hammare

■ Använd hörselskydd! Buller kan leda till hörselskador.

■ Använd de medlevererade stödhandtagen. Kontrollförlust kan leda till skador.

Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden.

Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

■ Använd lämpliga detektorer för att söka dolda försörjningsledningar eller tillkalla det lokala försörjningsföretaget.

Kontakt med elledningar kan leda till brand och elektriska stötar.

Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt.

Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
■ Säkra arbetsstycket.

Ett fastspänt arbetsstycke håll säkrare än med handen.

■ Använd aldrig maskinen med defekt sladd. Vidrör ej den skadade sladden och dra ut nätkontakten om sladden skadades under arbetet.

Defekt sladd höjer risken för en elektrisk stöt.

Särskilda säkerhetsanvisningar

■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t ex asbest).
Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas. Använd dammskyddsmask.
Använd dammsugare, såvida sådan finns.

■ Använd endast dekaler för att märka maskinen. Borra ej hål i huset.
Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

-Ljudtrycksnivå: 89
-Ljudeffektnivå: 100
-Osäkerhet: K = 3 dB.

Sammanlagt svängningsvärde (vid mejsling):

• Emissionsvärde: a _h = 11,5 m/s^2
• Osäkerhet: K = 1,5 m/s ^2

OBS!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS!

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra.

Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel:

Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Bruksanvisning

Före start

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstått.

Inställning av stödhandtag

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

VAR FÖRSIKTIG!

Använd inte maskinen utan stödhandtag.

Stödhandtaget kan svängas till valfritt läge för att säkerställa säkert och icke tröttande arbete.

■ Lossa spännskruven genom att vrida den moturs.

■ Sväng (radialt, axialt) stödhandtaget till önskat läge.
Fäst stödhandtaget igen genom att vrida spännskruven medurs.

Verktygsmontering

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Användskyddshandskar!

■ Rengör insatsverktygets skaft och fetta in det lätt.
■ Kontroll av dammskyddet.
– Rengör smutsigt skydd.
- Byt defekt dammskydd.
■ Montera insatsverktyget och och vrid tills det läses.
■ Kontrollera låsningen genom att dra i insatsverktyget.

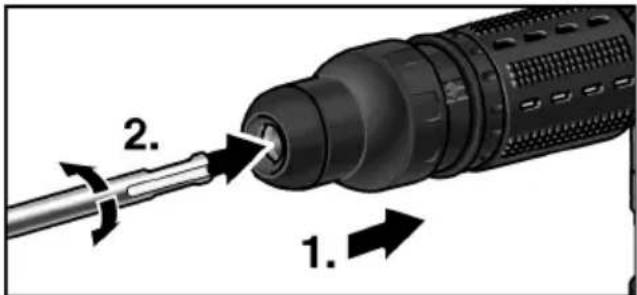

Verktygsdemontering

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Användskyddshandskar!

■ Dra låshylsan bakåt (1.).
■ Ta ut insatsverktyget (2.).

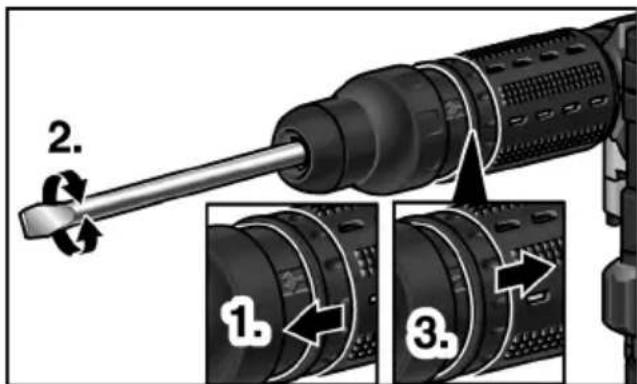

Inställning av mejselläget

Mejseln kan ställas in i 12 olika lägen i steg om 30°.

Dra ringen för mejselinställning framåt och håll fast den där (1.).
■ Vrid mejseln tills den står i önskad vinkel (2.).
■ Släpp ringen för mejselinställning 3.).

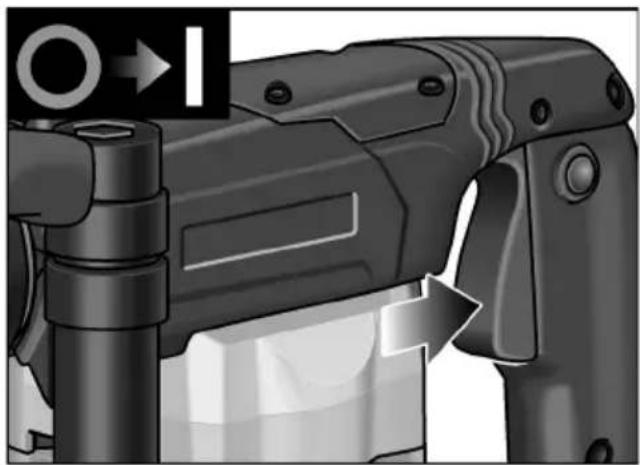

Koppla till maskinen

Utan spärr:

■ Håll omkopplaren intryckt.

Frånkoppling:

■ Släpp strömställaren.

Med spärr:

VAR FÖRSIKTIG!

Efter strömavbrott startar den tillkopplade maskinen igen. Slå genast från elverktyget vidströmavbrott!

■ Håll omkopplaren intryckt.
■ Tryck på spärren för att arretera strömställaren.

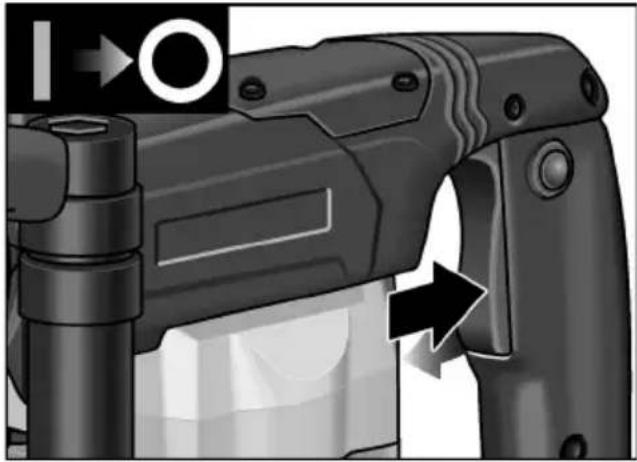

Frånkoppling:

■ Tryck på och släpp brytaren.

Arbetsanvisningar

1. Sätt in mejseln.
2. Vrid mejseln till önskat läge.
3. Ställ stödhandtaget i önskat läge.
4. Stick in nätkontakten.
5. Grip elverktyget med båda händerna och inta arbetsställning.
6. Koppla till maskinen.
7. Tryck maskinen försiktigt framåt vid mejsling så, att den inte hoppar.
8. Stäng av maskinen när arbetet är färdigt.
9. Dra ut nätkontakten.

Övrigt

-Användning av "vassa" insatsverktyg höjer effektiviteten och elverktygets livslängd.
-Arbeta om möjligt med intervall: arbeta 30 sek och låt maskinen därefter svalna 90 sek.
-Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Rengöring

Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.

Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

Kolborstar

Elverktyget är utrustat med frånkopplingskol. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

OBS!

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad.

Drev

OBS!

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Maskinen är fettsmord. Låt en av tillverkaren auktoriserad kundtjänst byta resp fylla på fett.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Om elverktygets anslutningskabel är defekt måste den bytas ut mot en specialkabel (typ X). Denna kan erhållas hos FLEX kundtjänst.

Reservdelar och tillbehör

För tillbehör, särskilt slipmaterial, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet

2012/19/EG ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS!

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven

2004/108/EG (t.o.m. 19.04.2016),

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
