DH 5 SDS-max - Vŕtačka Flex - Bezplatný návod na obsluhu

Typ produktu	Príklepová vŕtačka SDS-max
Značka	Flex
Model	DH 5 SDS-max
Menovitý výkon	1500 W
Napájacie napätie	230 V ~ 50 Hz
Typ skľučovadla	SDS-max
Energia úderu	8,5 J
Počet úderov naprázdno	0 – 2700 úderov/min
Otáčky naprázdno	0 – 600 ot/min
Max. priemer vŕtania do betónu	40 mm
Max. priemer vŕtania do ocele	13 mm
Max. priemer vŕtania do dreva	40 mm
Hmotnosť	6,8 kg
Rozmery (D x Š x V)	480 x 110 x 290 mm
Hladina akustického výkonu (LWA)	105 dB(A)
Hladina akustického tlaku (LpA)	94 dB(A)
Vibrácie ruka-rameno (vŕtanie)	15 m/s²
Trieda ochrany	II (dvojitá izolácia)
Hlavné funkcie	Vŕtanie, príklepové vŕtanie, sekáčanie
Regulácia otáčok	Áno, plynulá
Smer otáčania	Vľavo/vpravo
Antivibračná rukoväť	Áno, prídavná rukoväť
Údržba a čistenie	Čistenie vetracích štrbín kefou, periodické mazanie skľučovadla
Náhradné diely a opravovateľnosť	Uhlíky, kefy, skľučovadlo, spínač k dispozícii

Často kladené otázky - DH 5 SDS-max Flex

Ako vymeniť skľučovadlo SDS-max?

Na výmenu skľučovadla SDS-max potiahnite poistný krúžok dozadu a vložte nástroj miernym otáčaním, kým nezapadne. Na vybratie potiahnite krúžok a vyberte nástroj.

Aký olej použiť na mazanie?

Použite špeciálny olej na príklepové vŕtačky alebo lítiové mazivo. Naneste malé množstvo do skľučovadla každých 20 hodín prevádzky.

Ako nastaviť hĺbku vŕtania?

Použite dodaný doraz hĺbky. Povoľte skrutku, nastavte tyč na požadovanú hĺbku a potom dotiahnite.

Prečo vŕtačka nepríklepáva?

Skontrolujte, či je prepínač režimu nastavený na 'príklepové vŕtanie'. Tiež sa uistite, že nástroj je správne zasunutý v skľučovadle a že uhlíky nie sú opotrebované.

Ako čistiť vetracie štrbiny?

Použite suchú kefu alebo jemný vysávač na odstránenie prachu. Nikdy nepoužívajte stlačený vzduch, ktorý by mohol zatlačiť nečistoty dovnútra.

Môžem použiť vrtáky SDS-plus?

Nie, skľučovadlo SDS-max je nekompatibilné s menšími vrtákmi SDS-plus. Používajte iba nástroje so stopkou SDS-max.

Ako vymeniť uhlíky?

Odpojte nástroj. Odstráňte krytky držiakov uhlíkov, vyberte opotrebované uhlíky a vložte nové v správnom smere. Zaskrutkujte krytky späť.

Akú ochranu sluchu použiť?

Noste protihlukové slúchadlá s útlmom najmenej 25 dB, pretože hladina hluku presahuje 100 dB(A).

Ako vŕtať do kovu?

Použite vrták na kov, vypnite príklep a vŕtajte nízkou rýchlosťou pri mazaní rezným olejom.

Čo robiť, ak skľučovadlo nedrží nástroj?

Vyčistite vnútro skľučovadla a stopku nástroja. Ak problém pretrváva, skľučovadlo môže byť opotrebované a musí byť vymenené.

NÁVOD NA OBSLUHU DH 5 SDS-max Flex

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

Vylúčenie zodpovednosti ..... 123

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje aplikačné típy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča! (pozri strana 123)

Technické údaje

Sekacie kladivo DH 5		SDS-max
Menovitý prikon W 1050
Počet úderov privol'nobehu	min-1	3500
Max. energia jednotlivého úderu (podl'a „EPTA-procedure 05/2009”)	J	6,7
Upnutie nástroja SDS max.
Mazanie mazací tuk
Hmotnost podl'a „EPTA-procedure 01/2003”	kg 5,4

Na prvý pohl'ad

3 Otočný krúžok pre nastavenie sekáča

4 V y p í n a č

5 A r e t a čné tlačidlo

6 R u k o v ä t'

7 Zvieracia skrutka pre prídavnú rukovat'

8 Prídavná rukovät'

Prečítajte si všetky bezpečnostné upozornenia a pokyny.

Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v prilo ženom zošite (čís.-publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pro miesto nasadenia a jednajte podl'a nich.

Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

– pre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnosť.

Stanovené použitie

Sekacie kladivo DH 5 SDS-max je určené

— na živnostenské nasadenie v priemysle a remeslníctve,
- pre stredne ťažké temovacie a prielomové práce v betóne a murive ako aj na odstraňovanie omietky a obkladov,
- na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie doporučený.

Pôsobenie hluku môže zapríčinit stratu sluchu.

■ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly môže viest kporaneniam.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný sieťový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Používajte vhodné prístroje na vyhl'adávanie skrytých elektrických vedení, alebo sa obrátte na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit požiar alebo mat za následok zásah elektrickým prúdom.

Poškodenie plynového potrubia môže mať za následok výbuch. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit úraz elektrickým prúdom.

■ Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj.

Elektrické náradie bude obidvomi rukami vedené istejšie.

Obrobok, ktorý je uchytený upínacím zariadením, je držaný spol'ahlivejšie ako Vašou rukou.

Špeciálne bezpečnostné pokyny

■ Neopracovávajte žiadne materiály, z których sa uvoľňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, keď môže vznikať zdraviu škodlivý, horľavý alebo výbušný prach. Noste ochrannú masku proti prachu. Použite zariadenie na odsávanie prachu, ak ho máte dispozícii.

■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.

■ Sieťové napätie a napätové údaje na typovom štitku musia byť zhodné.

Hlučnost a vibrácia

Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

—Hladina akustického tlaku: 89 dB(A);

Celková hodnota vibrácií (pri sekaní):

- Hodnota emisií: a _h=11,5 m/s^2

- Neistota: K = 1,5 m/s ^2

POZOR!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIA!

Uroveň vibrácii uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje noma EN 60745 a je možné ju použit na vzájomné porovnanie elektrického náradia.

Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácii reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie použiva pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií lišit. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepouživa. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácii, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Návod na použitie

Pred uvedením do prevádzky

Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnosť dodávky a prepravné poškodenia.

Prestavenie prídavnej rukoväti

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.

POZOR!

Používajte elektrické náradie len s namontovanou prídavnou rukovätou.

Aby sa zaručila bezpečná a neunavujúca práca, je možné prídavnú rukovat' natočit' do l'ubovoľnej polohy.

Natočte prídavnú rukovat (radiálne, axiálne) do požadovanej polohy.
■ Pootočením zvieracej skrutky v smere pohybu hodinových ručičiek sa prídavná rukovat' znova upevní.

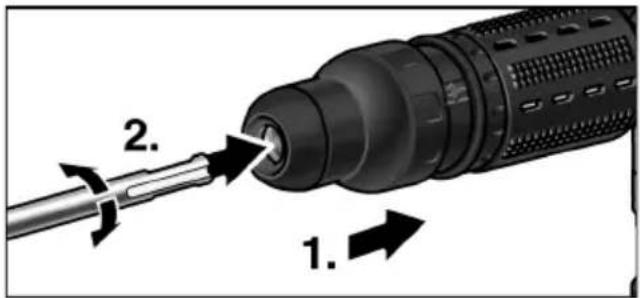

Nasadenie nástroja

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byť horúce. Noste ochranné rukavice!

- Znečistený kryt vyčistite.

- Defektný ochranný protiprachový kryt vymeňte.

■ Nasad'te pracovný nástroj a otáčajte s ním, až sa zablokuje.
■ Zatiahnutím za pracovný nástroj skontrolujte zablokovanie.

Vybratie nástrojov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byť horúce. Noste ochranné rukavice!

Nastavenie polohy sekáča

Sekáč je možné nastavit do 12 polôh (vždy presadené o 30°).

■ Tiahnite otočný krúžok pre nastavenie sekáča smerom dopredu a pevne ho držte (1.).
■ Otáčajte sekáčom, až má sekáč požadovaný uhol (2.).
■ Uvol'nite otočný krúžok pre nastavenie sekáča (3.).

Zapnutie elektrického náradia

Bez aretácie:

Po výpadku elektrického prúdu sa zapnuté náradie opät' rozbehne. Pri výpadku elektrického prúdu elektrické náradie okamžite vypnite!

1. Nasadte sekáč.
2. Natočte sekáč do požadovanej polohy.
3. Nastavte prídavnú rukováť do požadovanej polohy.
4. Zastrčte sieťovú zástrčku.

5. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovní polohu.

6. Zapnite elektrické náradie.

7. Pri sekaní tlačte elektrické náradie s citom dopredu tak, aby neposkakovalo.
8. Po ukončení práce náradie vypnite.
9. Vytiahnite sietovú zástrčku.

Ostatné upozornenia

• Použitie "ostrých" pracovných nástrojov zvyšuje pracovný výkon a životnosť elektrického náradia.
  — Ak je to možné, pracujte v intervaloch: 30 s práca, 90 s vychladnutie.
• Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufriku na suchom mieste.

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.

Čistenie

Náradie a vetracie štrbiny pravidelne čistite. Častosť čistenia je závislá na opracovávanom materiáli a dobe používania.

Vnútomý priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Uhlíkové kefy

Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.

UPOZORNENIE!

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.

Cez zadné vstupné otvory vzduchu je možné počas použivania pozorovať opal’ovanie uhlíkov. Pri silnom opal’ovani uhlikov elektrické náradie okamžite vypnite. Odovzdajte elektrické náradie do niektorej servisnej dielne, autorizovanej výrobcom.

Prevodovka

UPOZORNENIE!

Počas záručnej doby neuvolňujte skrutky na prevodovej hlave. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Výmenu/doplnenie mazacieho tuku nechajte vykonať v niektorej servisnej dielni, ktorá je autorizovaná výrobcom.

Opravy

Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Ak je prívodný kábel elektrického náradia poškodený, musí sa nahradiť špeciálne upraveným prívodným káblom (spôsob inštalácie X). Tento prívodný kábel možno obdržať v zákazníckom servise FLEX.

Náhradné diely a príslušenstvo

Čalšie príslušenstvo, najmä vložené nástroje, si preberte z katalógov výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:

www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Len pre krajiny EÚ.

Podl'a evropskej smernice 2012/19/EG o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie.

UPOZORNENIE!

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

Zodpovednosť za technické podklady:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.
