ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M12 PL-0C MILWAUKEE

1 Γενικές πληροφορίες 2

1.1 Περαιτέρω οδηγίες ασφαλείας και χρήσεως ...... 2
1.2 Τεχνικα στοιχεια....2
1.3 Προβλεπόμενη χρήση....2
1.4 Απαιτήσεις ραδιοσυχνοτήτων βάσει των προδιαγραφών που ισχύουν για εγκαταστάσεις στις ευρωπαϊκές χώρες 2
1.5 Δηλωση πιστοτητας ΕΚ....3
1.6 ONE-KEY™ 3
1.7 Μπαταριες....3
1.8 Μεταφορά των μπαταριών ιόντων λιθίου .... 3
1.9 Συντηρηση 3
1.10 Συμβολα 4

2 Επισκόπηση......5
3 Τοποθέτηση και αφαίρεση μπαταρίας ...... 6
4 Αντικατάσταση μπαταρίας ΕΝΟΣ ΠΛΗΚΤΡΟΥ ...... 7
5 Púθμιση....8

5.1 Διακόπτης ON/OFF 8
5.2 Πρώτη ρύθμιση 8
5.3 Σύμβολα ρυθμίσεων....8
5.4 Γλώσσα....8
5.5 Συχνότητα 9
5.6 'Ενταση ηχείου....9
5.7 Οπίσθιος φωτισμός......9
5.8 Διαμόρφωση ήχου....10
5.9 Mováδες....10
5.10 Autóμ. απενεργοποίηση 10
5.11 Λειτουργία Αυτοδιαγν. έλεγχος.... 11
5.12 Σελίδα μενού ΠΛΗΡΟΦΟΡΙΕΣ 11
5.13 ONE-KEY 11
5.14 Θερμοκρασία επαναφορτιζόμενης μπαταρίας.... 11

6 Εντοπισμός θέσης αισθητήρα 12

6.1 Πλοήγηση στο μενού της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ...... 12
6.2 Σελίδες μενού εντοπισμού θέσης αισθητήρα 12
6.3 Σήμα αισθητήρα 13
6.4 Ρύθμιση του τρόπου λειτουργίας και της συχνότητας της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ ...... 13
6.5 Εντοπισμός θέσης αισθητήρα 14

7 Εντοπισμός θέσης προωθητικού καλωδίου και αγωγού 15

7.1 Παθητική και ενεργητική λειτουργία εντοπισμού θέσης...... 15
7.2 Ράβδος γείωσης 15
7.3 Χρήση σήματος εκπομπής....16
7.4 Σελίδα μενού ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ 16
7.5 Παρακολούθηση του πρωθητικού καλωδίου....17

8 Παθητική λειτουργία εντοπισμού θέσης – Σήματα ισχύος και ραδιοσήματα.... 19

8.1 Τι σημαίνει παθητική λειτουργία εντοπισμού θέσης; 19
8.2 Εντοπισμός θέσης σημάτων ισχύος και ραδιοσημάτων....19

9 Ενημερώσεις υλικολογισμικού....21

1.1 Περαιτέρω οδηγίες ασφαλείας και χρήσεως

Πάντα ελέγχετε την περιοχή εργασίας πριν την έναρξη της εργασίας. Η συσκευή δεν επιτρέπεται να έρθει σε επαφή με ηλεκτρικά εξαρτήματα, χημικές ουσίες ή κινούμενα μέρη.

Μην αντικαταθιστάτε την μπαταρία, όταν η επιφάνεια του εργαλείου είναι υγρή.

Μην πετάτε τις μεταχειρισμένες μπαταρίες στη φωτιά ή στα οικιακά απορρίμματα. Οι εξειδικευμένοι αντιπρόσωποι της Milwaukee προσφέρουν μια απόσυρση των παλιών ανταλλακτικών μπαταριών σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος.

Μην αποθηκεύετε τις μπαταρίες μαζί με μεταλλικά αντικείμενα (κίνδυνος βραχυκυκλώματος).

Φορτίζετε τις μπαταρίες του συστήματος Μ12 μόνο με φορτιστές του συστήματος Μ12. Μην χρησιμοποιείτε μπαταρίες από άλλα συστήματα.

Όταν υπάρχει υπερβολική καταπόνηση ή υψηλή θερμοκρασία μπορεί να τρέξει υγρό μπαταρίας από τις χαλασμένες μπαταρίες. Αν έρθετε σε επαφή με υγρό μπαταρίας πλυθείτε αμέσως με νερό και σαπούνι. Σε περίπτωση επαφής με τα μάτια πλυθείτε σχολαστικά για τουλάχιστον 10 λεπτά και να αναζητήσετε αμέσως ένα γιατρό.

Προειδοποίηση! Για την αποτροπή του κινδύνου πυρκαγιάς λόγω βραχυκυκλώματος, τραυματισμών ή ζημιών του προϊόντος, μη βυθίζετε τη συσκευή, την μπαταρία ή τη συσκευή φόρτισης σε υγρά και φροντίζετε, ώστε να μη διεισδύουν υγρά στις συσκευές και τους συσσωρευτές. Διαβρωτικές ή αγώγιμες υγρές ουσίες, όπως αλατόνερο, ορισμένες χημικές ουσίες και λευκαντικά ή προϊόντα που περιέχουν λευκαντικά, μπορεί να προκαλέσουν βραχυκύκλωμα.

Η χρήση και ο καθαρισμός αυτής της συσκευής δεν επιτρέπεται να πραγματοποιείται από άτομα με μειωμένες σωματικές και διανοητικές ικανότητες και αισθητικές δεξιότητες ή/και άτομα με ελλιπή εμπειρία και γνώση σχετικά με τον ασφαλή χειρισμό της εκτός και αν βρίσκονται υπό την επίβλεψη ατόμων που είναι νομικά υπεύθυνα για την ασφάλειά τους. Τα παραπάνω άτομα πρέπει να επιβλέπονται κατά τη χρήση της εν λόγω συσκευής. Αυτή η συσκευή δεν είναι κατάλληλη για παιδιά. Για αυτόν τον λόγο πρέπει όταν δεν χρησιμοποιείται, πρέπει να φυλάσσεται σε ασφαλές μέρος μακριά από παιδιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτή η συσκευή περιέχει μπαταρίες λιθίου σε σχήμα κουμπιού. Μία καινούργια ή μεταχειρισμένη μπαταρία μπορεί να προκαλέσει σοβαρά εσωτερικά εγκαύματα και εντός 2 ωρών τον θάνατο, εάν καταποθεί ή διεισδύσει στον οργανισμό. Να ασφαλίζετε πάντα το καπάκι της θήκης μπαταριών. Εάν δεν κλείνει ασφαλώς, απενεργοποιήστε τη συσκευή, αφαιρέστε τη μπαταρία και κρατήστε την μακριά από παιδιά. Εάν νομίζετε πως καταπόθηκαν μπαταρίες ή διείσδυσαν στον οργανισμό, συμβουλευθείτε αμέσως έναν γιατρό.

1.2 Τεχνικα στοιχεια

Τάση ανταλλακτικής μπαταρίας....12 V

Βάρος σύμφωνα με τη διαδικασία ΕΡΤΑ 01/2014 (2,0 ... 6,0 Ah) ......2.56 ... 2.8 kg

Ζώνη/ες συχνοτήτων Bluetooth....2402-2480 MHz

Μέγιστη ισχύς υψηλής 1,8 dBm

'Εκδοση Bluetooth ....4.0 BT signal mode

Συνιστώμενη θερμοκρασία περιβάλλοντος κατά την εργασία ....-18 ... +50 °C

Συνιστώμενοι τύποι συσσωρευτών ......M12B...

Συνιστώμενες συσκευές φόρτισης...... C12C, M12C4, M12-18...

1.3 Προβλεπόμενη χρήση

Η ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ χρησιμεύει για τον εντοπισμό της θέσης του αισθητήρα καθώς και για την παρακολούθηση του πρωθητικού καλωδίου του ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ της Milwaukee.

Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο σύμφωνα με τον αναφερόμενο σκοπό προορισμού.

1.4 Απαιτήσεις ραδιοσυχνοτήτων βάσει των προδιαγραφών που ισχύουν για εγκαταστάσεις στις ευρωπαϊκές χώρες

Σημείωση: Αυτή η συσκευή δοκιμάστηκε και πληροί τις οριακές τιμές ενός δέκτη της κατηγορίας 3 βάσει EN 300 440 V2.1.1.

Αυτές οι οριακές τιμές διασφαλίζουν την κατάλληλη προστασία από επιβλαβείς παρεμβολές σε κατοικίες.

Αυτή η συσκευή αντιδρά σε άλλες συσκευές, οι οποίες εκπέμπουν ραδιοκύματα στην περιοχή συχνοτήτων 2402 έως 2480 MHz. Αυτό μπορεί να έχει ως συνέπεια την πρόκληση βλαβών κατά τη χρήση του τηλεχειρισμού. Δεν είναι δυνατό να αποκλειστεί το ενδεχόμενο πρόκλησης βλαβών υπό ορισμένες συνθήκες. Για να διαπιστώσετε, εάν σε αυτήν τη συσκευή παρεμβάλλονται σήματα ραδιοσυχνοτήτων άλλων συσκευών, απενεργοποιήστε για λίγο τις άλλες συσκευές, για να ελέγξετε, εάν οι παρεμβολές εξαφανίζονται. Τα παρακάτω μέτρα μπορούν να σας βοηθήσουν να διορθώσετε τις παρεμβολές:

• Απενεργοποιήστε την πηγή της παρεμβολής.
• Αυξήστε την απόσταση από την πηγή της παρεμβολής.
• Συμβουλευτείτε έναν εξειδικευμένο αντιπρόσωπο ή έναν καταρτισμένο τεχνικό τεχνολογιών ραδιοσυστημάτων.

1.5 Δηλωση πιστοτητας ΕΚ

Με την παρούσα η Techtronic Industries GmbH, δηλώνει ότι ο ραδιοεξοπλισμός M12 PL πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: http://services.milwaukeeetool.eu

1.6 ONE-KEY™

Προς περαιτέρω ενημέρωση περί της λειτουργίας ONE-KEY autής της συσκευής διαβάστε τις συνημμένες οδηγίες ταχείας εκκίνησης ή επισκεφτείτε μας στο διαδίκτυο στην ιστοσελίδα www.milwaukeetool.com/one-key. Μπορείτε να κατεβάσετε το ONE-KEY App στο Smartphone σας από το App Store ή το Google Play.

Σε περίπτωση ηλεκτροστατικών εκφορτίσεων διακόπτεται η σύνδεση Bluetooth. Σε αυτή την περίπτωση αποκαθιστάτε πάλι τη σύνδεση χειροκίνητα.

Η συσκευή ανταποκρίνεται στις ελάχιστες απαιτήσεις των προτύπων EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

'Ενδειξη ONE-KEY™

Μπλε φως: Η ασύρματη σύνδεση έχει ενεργοποιηθεί και μπορεί να ρυθμιστεί με την εφαρμογή ONE-KEY™.

Αναβοσβήνει μπλε: Η συσκευή επικοινωνεί με την εφαρμογή ONE-KEY™.

Αναβοσβήνει κόκκινο: Για λόγους ασφαλείας μπλοκαρίστηκε η συσκευή και μπορεί να απασφαλιστεί από το χειριστή μέσω της εφαρμογής ONE-KEY™.

1.7 Μπαταριες

Επαναφορτίζετε τις μπαταρίες που δεν έχουν χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα πριν τη χρήση.

Μια θερμοκρασία πάνω από 50°C μειώνει την ισχύ της μπαταρίας. Αποφεύγετε τη θέρμανση για μεγαλύτερο χρονικό διάστημα από τον ήλιο ή τις συσκευές θέρμανσης.

Διατηρείτε τις επαφές σύνδεσης στο φορτιστή και στην μπαταρία καθαρές.

Για τη βέλτιστη διάρκεια ζωής πρέπει μετά τη χρήση η μπαταρία να φορτίζεται πλήρως.

Για μια κατά το δυνατόν μεγάλη διάρκεια ζωής η μπαταρία θα πρέπει μετά τη φόρτιση να αφαιρείται από το φορτιστή.

Για την αποθήκευση της μπαταρίας για διάστημα μεγαλύτερο των 30 ημερών:

Αποθηκεύετε τη μπαταρία σε θερμοκρασία κάτω από τους 27°C σε στεγνό χώρο.

Αποθηκεύετε τη μπαταρία περ. στο 30%-50% της κατάστασης φόρτισης.

Κάθε 6 μήνες φορτίζετε εκ νέου τη μπαταρία.

1.8 Μεταφορά των μπαταριών ιόντων λιθίου

Οι μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων.

Η μεταφορά τέτοιων μπαταριών πρέπει να πραγματοποιείται τηρώντας τους τοπικούς, εθνικούς και διεθνής κανονισμούς και τις αντίστοιχες διατάξεις.

- Επιτρέπεται η μεταφορά τέτοιων μπαταριών στο δρόμο χωρίς περαιτέρω απαιτήσεις.

- Η εμπορική μεταφορά μπαταριών ιόντων λιθίου από εταιρείες μεταφορών υπόκειται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων. Οι προετοιμασίες αποστολής και η μεταφορά πραγματοποιούνται αποκλειστικά από ειδικά εκπαιδευμένα άτομα. Η συνολική διαδικασία συνοδεύεται από εξειδικευμένο προσωπικό.

Κατά τη μεταφορά μπαταριών ιόντων λιθίου πρέπει να προσέχετε τα εξής:

• Φροντίστε τα σημεία επαφών να είναι προστατευμένα και μονωμένα ώστε να αποφεύγονται βραχυκυκλώματα.

- Φροντίστε, ώστε η μπαταρία να είναι σταθερή μέσα στη συσκευασία και να μη γλιστρά.

- Η μεταφορά μπαταριών που παρουσιάζουν φθορές ή διαρροές δεν επιτρέπεται.

Για περισσότερες πληροφορίες απευθυνθείτε στην εταιρεία μετάφορων.

1.9 Συντηρηση

Χρησημοποιείτε μόνο εξαρτήματα και ανταλλακτικά της Milwaukee. Αναθέστε την αλλαγή των εξαρτημάτων, των οποίων η αντικατάσταση δεν έχει περιγραφεί, σε ένα κέντρο σέρβις της Milwaukee (προσέξτε το φυλλάδιο Εγγύηση/Διευθύνσεις εξυπηρέτησης πελατών).

Σε περίπτωση που το χρειαστείτε μπορείτε να παραγγείλετε λεπτομερές σχέδιο της συσκευής αναφέροντας τον τύπο της συσκευής και τον εξαψήφιο αριθμό που βρίσκεται στην πινακίδα τεχνικών χαρακτηριστικών από την εξυπηρέτηση πελατών ή απευθείας από την Techtronic Industries GmbH, διεύθυνση Max-Eyth-Straße 10, 71364 Winnenden, Germany.

1.10 Συμβολα

V Táση

ΠΡΟΣΟΧΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ!

Πριν από κάθε εργασία στη συσκευή αφαιρείτε την ανταλλακτική μπαταρία.

Παρακαλώ διαβάστε σχολαστικά τις οδηγίες χρήσης πριν από την έναρξη λειτουργίας.

Η επαναφορτιζόμενη μπαταρία δεν επιτρέπεται να έρθει σε επαφή με διαβρωτικά ή αγώγιμα υγρά.

Η συσκευή δεν επιτρέπεται να έρθει σε επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση. Διαφορετικά, υπάρχει κίνδυνος ηλεκτροπληξίας.

Μη καταπίνετε την μπαταρία-κουμπί!

Ηλεκτρικά μηχανήματα, μπαταρίες/συσσωρευτές δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Ηλεκτρικές συσκευές και συσσωρευτές συλλέγονται ξεχωριστά και παραδίδονται προς ανακύκλωση με τρόπο φιλικό προς το περιβάλλον σε επιχείρηση επεξεργασίας απορριμμάτων.

Ενημερωθείτε από τις τοπικές υπηρεσίες ή από ειδικευμένους εμπόρους σχετικά με κέντρα ανακύκλωσης και συλλογής απορριμμάτων.

Συνεχές ρεύμα

Σήμα συμμόρφωσης CE

Ουκρανικό σήμα πιστότητας

Ευρασιατικό σήμα πιστότητας

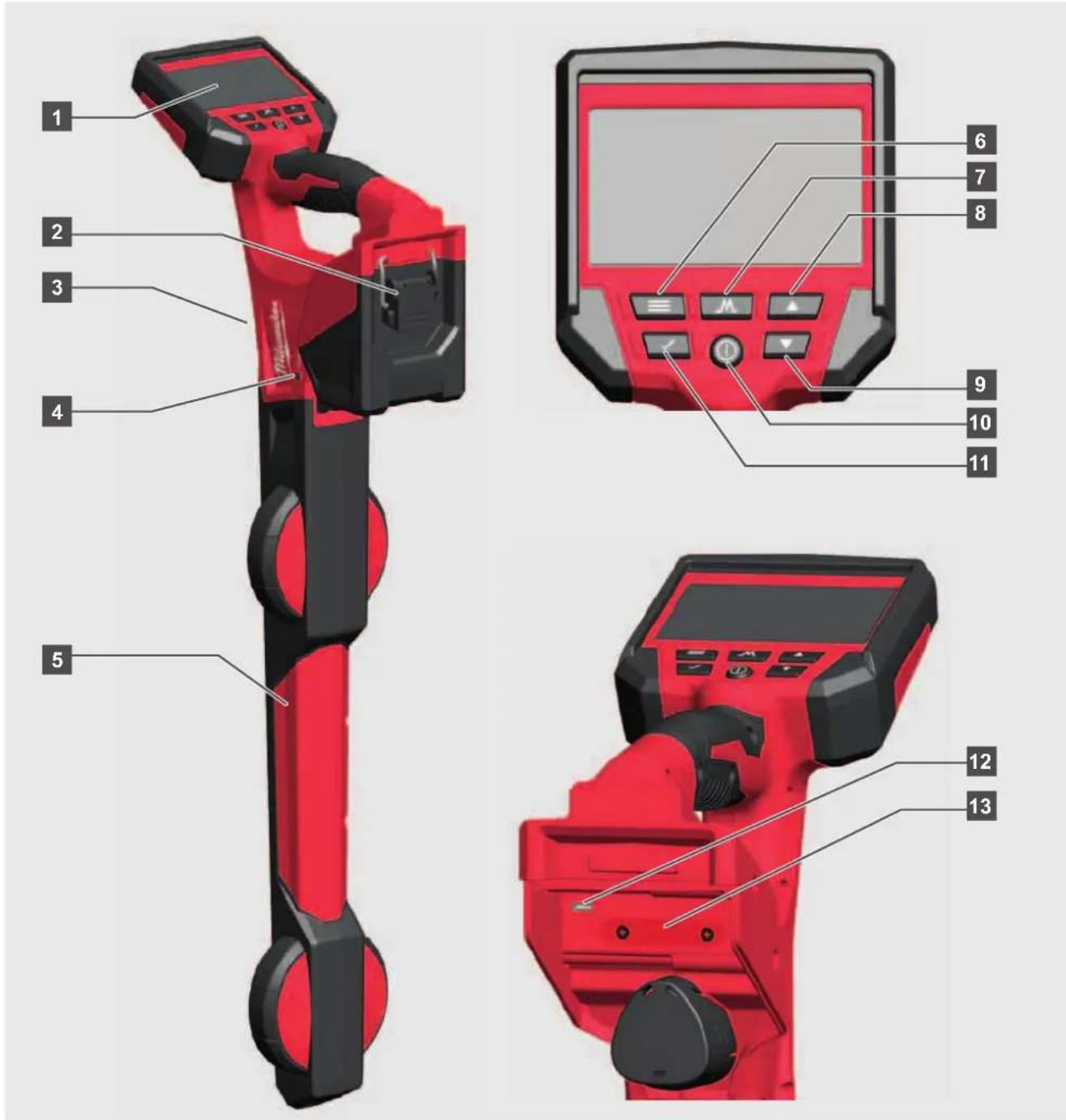

1 2 3 4 5 6 7 8 9 10 11 12 13

1 Οθόνη LCD
2 Διαμέρισμα επαναφορτιζόμενης μπαταρίας
3 Hxείο
4 Oθόνη LED ONE-KEY
5 Στέλεχος της συσκευής εντοπισμού θέσης
6 Πλήκτρο μενού
7 Πλήκτρο τρόπου λειτουργίας
8 Πλήκτρο βέλους προς τα επάνω
9 Πλήκτρο βέλους προς τα κάτω
10 Πλήκτρο λειτουργίας (ON/OFF)
11 Πλήκτρο επιβεβαίωσης επιλογής
12 Θúpa mini USB
13 Διαμέρισμα μπαταρίας ONE-KEY

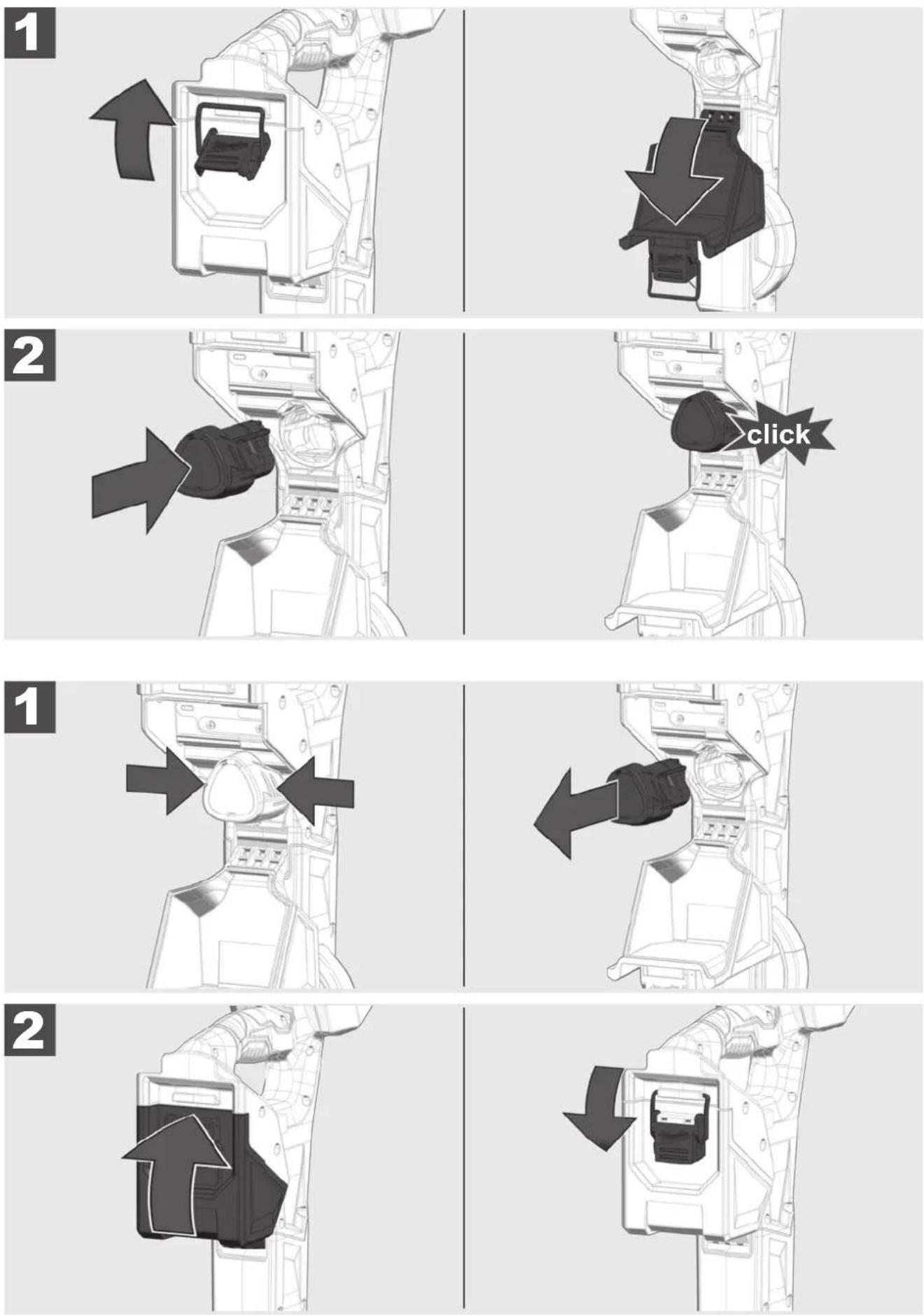

3 ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΦΑΙΡΕΣΗ ΜΠΑΤΑΡΙΑΣ

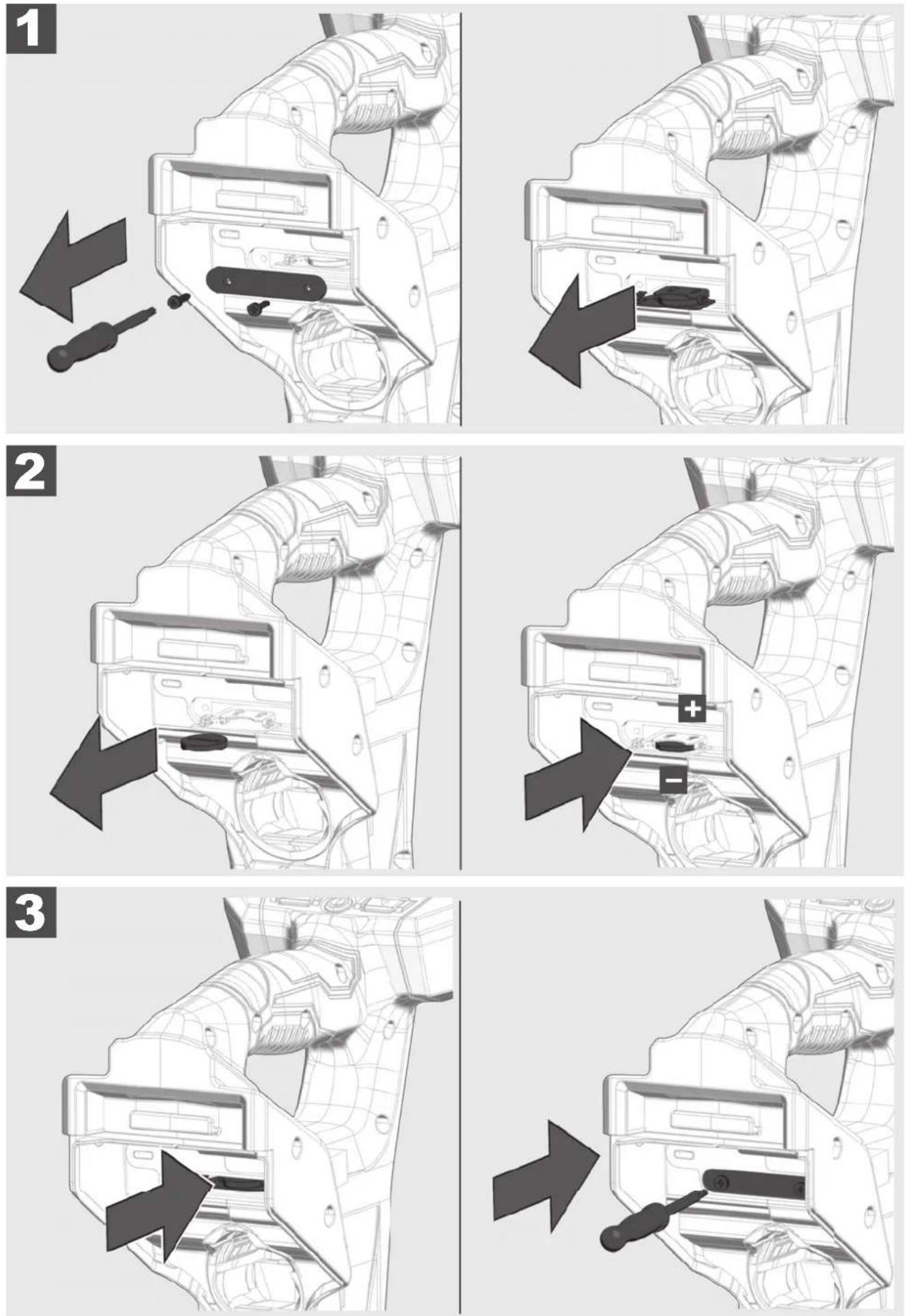

4 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ ΕΝΟΣ ΠΛΗΚΤΡΟΥ

Αυτή η ενότητα περιγράφει τη ρύθμιση των λειτουργιών και των επιλογών της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ.

5.1 Διακόπτης ON/OFF

Πατήστε το πλήκτρο ON/OFF Ⓑ, για να ενεργοποιήσετε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ. Τα πλήκτρα ανάβουν όταν είναι ενεργοποιημένη η τροφοδοσία ρεύματος.

Πατήστε το πλήκτρο ΟΝ/ΟFF ① για 2 δευτερόλεπτα, για να απενεργοποιήσετε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ. Η ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ απενεργοποιείται αυτόματα σύμφωνα με τον χρόνο που αναφέρεται στο μενού ΡΥΘΜΙΣΕΙΣ. Πριν από την απενεργοποίηση, ακούγεται ένα ηχητικό σήμα διάρκειας 20 δευτερολέπτων.

5.2 Πρώτη ρύθμιση

Όλες οι ρυθμίσεις παραμένουν αποθηκευμένες στη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ έως την τροποποίησή τους. Οι βασικές ρυθμίσεις αφορούν ΣΥΧΝΟΤΗΤΕΣ, ΕΝΤΑΣΗ ΗΧΟΥ, ΡΥΘΜΙΣΕΙΣ ΧΡΟΝΟΥ ΓΙΑ ΤΟΝ ΟΠΙΣΘΙΟ ΦΩΤΙΣΜΟ, ΔΙΑΜΟΡΦΩΣΗ ΗΧΟΥ, ΜΟΝΑΔΕΣ ΜΕΤΡΗΣΗΣ, ΡΥΘΜΙΣΕΙΣ ΧΡΟΝΟΥ ΓΙΑ ΤΗΝ ΑΥΤΟΜ. ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ και ΓΛΩΣΣΑ.

5.3 Σύμβολα ρυθμίσεων

	Πατήστε το πλήκτρο
	Μετάβαση σε ...
	Πλήκτρο MENOY – Για εμφάνιση των επιλογών μενού και για επιστροφή στην προηγούμενη σελίδα μενού.
	Πλήκτρο ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ – Αλλαγή μεταξύ των τύπων εντοπισμού θέσης και των εκάστοτε συχνοτήτων.
	Πλήκτρα βέλους προς τα ΕΠΑΝΩ και ΚΑΤΩ – Για κάθετη κίνηση μέσα στο μενού και για μείωση ή αύξηση της ευαισθησίας κατά τη διάρκεια της διαδικασίας εντοπισμού θέσης.
	Πλήκτρο ΕΠΙΒΕΒΑΙΩΣΗΣ ΕΠΙΛΟΓΗΣ – Πατήστε αυτό το πλήκτρο για να επιβεβαιώσετε το επιλεγμένο στοιχείο μενού.
	Πλήκτρο ΛΕΙΤΟΥΡΓΙΑΣ (ON/OFF) – Για ενεργοποίηση και απενεργοποίηση της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ.

5.4 Γλώσσα

Συνίσταται να ρυθμίσετε πρώτα την επιθυμητή ΓΛΩΣΣΑ, έτσι ώστε να μπορείτε να διαβάζετε και να κατανοείτε δίχως πρόβλημα όλα τα μενού.

512 Hz ΠΛΗΡΟΦΟΡΙΕΣ Συχνότητα Ένταση ηχείου Οπίσθιος φωτισμός Διαμόρφωση ήχου Μονάδες Μέτρα Αυτόμ. απενεργοποίηση 5 min Autobiaγν. έλεγχος Γλώσσα Ελληνικά Πληροφορίες Bulgarian Arabic English German Dutch

4.

5.

5.5 Συχνότητα

Σε αυτό το στοιχείο του μενού μπορείτε να ρυθμίσετε τη συχνότητα για λειτουργία ΠΑΘΗΤΙΚΗ, ΕΝΕΡΓΗΤΙΚΗ ΉΗ ΑΙΣΘΗΤΗΡΑΣ.

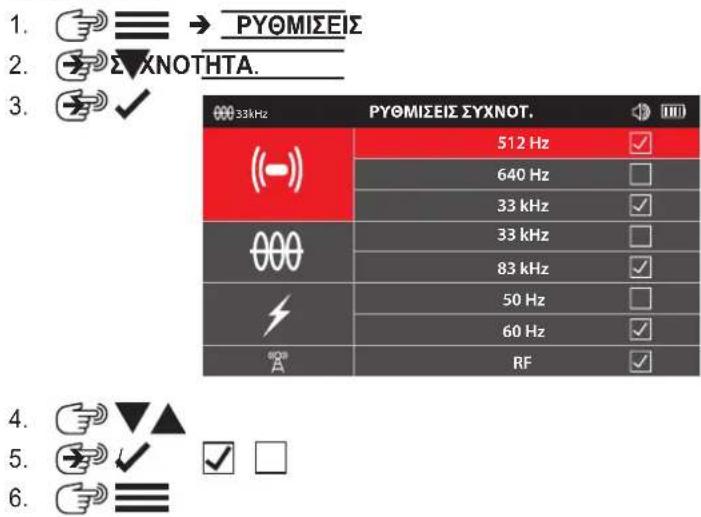

1. → PYOMIZEIΣ 2. ΣXNOTHTA. 3. ✓ 33kHz PYOMIZEIΣ ΣYXNOT. 512 Hz ✓ 640 Hz ✓ 33 kHz ✓ 33 kHz ✓ 83 kHz ✓ 50 Hz ✓ 60 Hz ✓ RF ✓ 4. ▼▲ 5. ✓ ☐ 6. ≡

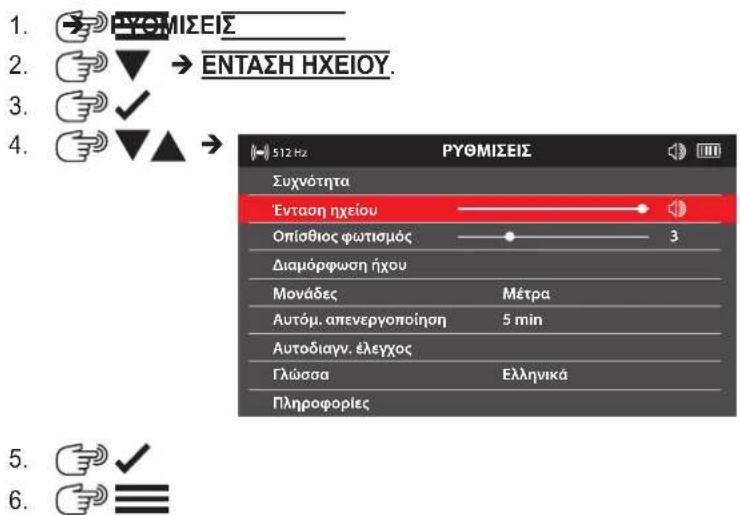

5.6 Ένταση ηχείου

1. PYOMISEI 2. ▼ → ENTASH HXEIOY. 3. ✓ 4. ▼ ▲ → 512 Hz PYOMISEI Συχνότητα Ενταση ηχείου Οπίσθιος φωτισμός 3 Διαμόρφωση ήχου Μονάδες Méτρα Αυτόμ. απενεργοποίηση 5 min Αυτοδιαγν. έλεγχος Γλώσσα Ελληνικά Πληροφορίες 5. ✓ 6.

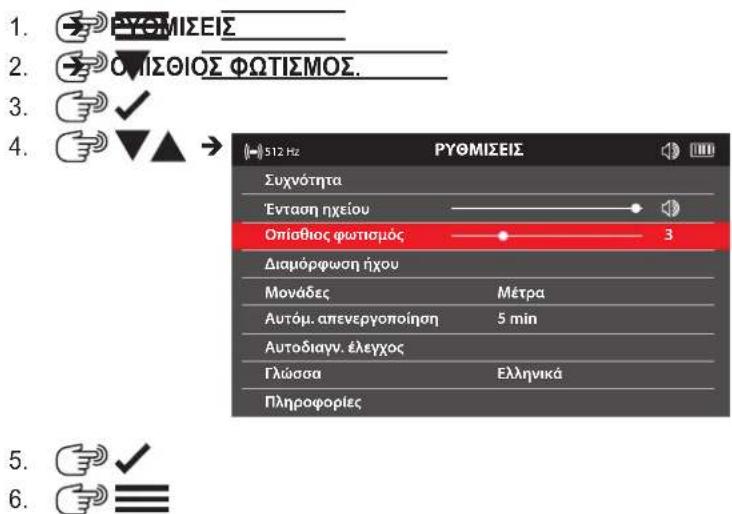

5.7 Οπίσθιος φωτισμός

1. PYOMIŠEIS 2. OVIŠEOIŠ ΦΩTIŠMOŠ. 3. ✓ 4. ▼▲ → 512 Hz PYOMIŠEIS Συχνότητα 'Ενταση ηχείου Οπίαθιος φωτισμός 3 Διαμόρφωση ήχου Μονάδες Méτρα Αυτόμ. απενεργοποίηση 5 min Αυτοδιαγν. έλεγχος Γλώσσα Ελληνικά Πληροφορίες 5. ✓ 6.

5.8 Διαμόρφωση ήχου

FM – Διαμόρφωση συχνότητας – Το ύψος ήχου μεταβάλλεται ανάλογα με την ένταση του σήματος. AM – Διαμόρφωση εύρους – Η ένταση ήχου μεταβάλλεται ανάλογα με την ένταση του σήματος. Πραγματικός – Ο ήχος προκύπτει απευθείας από το λαμβανόμενο σήμα.

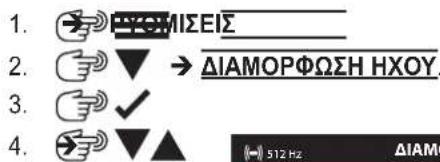

1. ⚡️ ΠΩΜΙΣΕΙΣ 2. ⏻ ▼ → ΔΙΑΜΟΡΦΩΣΗ ΗΧΟΥ. 3. ⏻ ✓ 4. ⏻ ▼▲ 512 Hz ΔΙΑΜΟΡΦΩΣΗ ΗΧΟΥ.

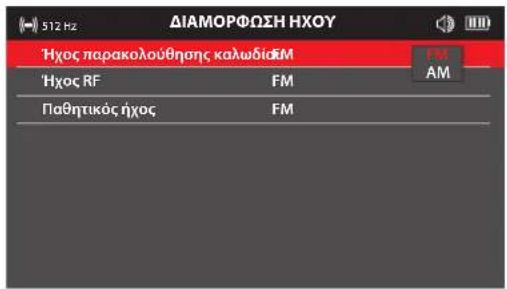

512 Hz ΔΙΑΜΟΡΦΩΣΗ ΗΧΟΥ Ηχος παρακολουθησης καλωβίαξΜ Ηχος RF FM Παθητικός ήχος FM F& AM

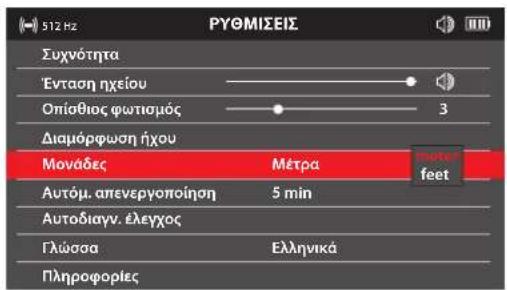

5.9 Mováδες

1. EYOMIZEIΣ 2. MUNADEΣ. 3. ✓ 4. ▼▲ → 512 Hz

512 Hz PYOMIŠEIS Συχνότητα Ένταση ηχείου Οπίσθιος φωτισμός 3 Διαμόρφωση ήχου Μονάδες Μέτρα Autóμ. απενεργοποίηση 5 min Αυτοδιαγν. έλεγχος Γλώσσα Ελληνικά Πληροφορίες

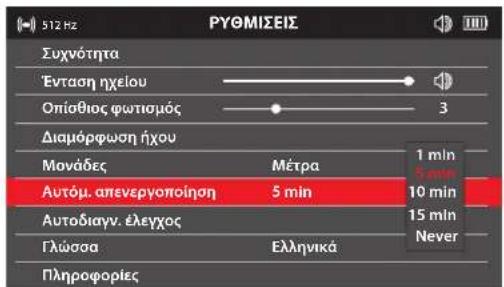

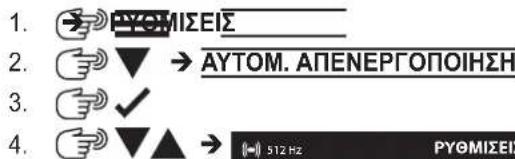

5.10 Autóμ. απενεργοποίηση

1. → PYΘΜΙΣΕΙΣ 2. ▼ → ΑΥΤΟΜ. ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ 3. ✓ 4. ▼▲ → 512 Hz PYΘΜΙΣΕΙΣ

512 Hz PYOMISEI Συχνότητα Ένταση ηχείου Οπίσθιος φωτισμός 3 Διαμόρφωση ήχου Μονάδες Μέτρα 1 min 5 min 10 min 15 min Never Αυτόμ. απενεργοποίηση 5 min Αυτοδιαγν. έλεγχος Γλώσσα Ελληνικά Πληροφορίες

5.11 Λειτουργία Αυτοδιαγν. έλεγχος

Με τη λειτουργία ΑΥΤΟΔΙΑΓΝ. ΕΛΕΓΧΟΣ επιβεβαιώνεται ότι η συσκευή εντοπισμού θέσης λειτουργεί εντός των προκαθορισμένων παραμέτρων.

Ο ΑΥΤΟΔΙΑΓΝ. ΕΛΕΓΧΟΣ πρέπει να πραγματοποιείται σε μια περιοχή στην οποία δεν υπάρχουν υπέργειες ή υπόγειες πηγές παρεμβολών.

1. Μην κινείτε τη συσκευή εντοπισμού θέσης όσο διαρκεί ο ΑΥΤΟΔΙΑΓΝ. ΕΛΕΓΧΟΣ.

ΕΠΙΤΥΧΗΣ ΑΝΕΠΙΤΥΧΗΣ

Το αποτέλεσμα του ελέγχου εμφανίζεται στην οθόνη ως ΕΠΙΤΥΧΗΣ ή ΑΝΕΠΙΤΥΧΗΣ.

5.12 Σελίδα μενού ΠΛΗΡΟΦΟΡΙΕΣ

Στη σελίδα μενού ΠΛΗΡΟΦΟΡΙΕΣ εμφανίζονται ο αριθμός σειράς της συσκευής εντοπισμού θέσης καθώς και πληροφορίες σχετικά με τη βαθμονόμηση και το λογισμικό. Όταν υποβάλετε αίτημα για τεχνική υποστήριξη, πιθανόν θα ερωτηθείτε για τα στοιχεία που υπάρχουν σε αυτή τη σελίδα μενού.

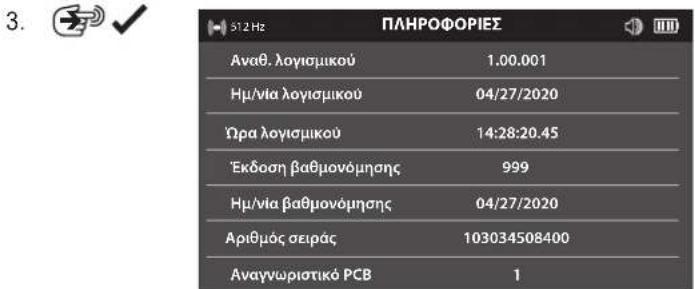

3. ✓ 512 Hz ΠΛΗΡΟΦΟΡΙΕΣ Αναθ. λογισμικού 1.00.001 Ημ/νια λογισμικού 04/27/2020 Ωρα λογισμικού 14:28:20.45 Έκδοση βαθμονόμησης 999 Ημ/νια βαθμονόμησης 04/27/2020 Αριθμός σειράς 103034508400 Αναγνωριστικό PCB 1

5.13 ONE-KEY

Λειτουργίες One-Key:

• Κλείδωμα
• Ξεκλείδωμα
• Εύρεση/LED αναβοσβήνει

5.14 Θερμοκρασία επαναφορτιζόμενης μπαταρίας

Αν η θερμοκρασία αυξηθεί σε 75 °C/167 °F, αυτό το μήνυμα εμφανίζεται για 5 δευτερόλεπτα. Κατόπιν η συσκευή απενεργοποιείται.

Υπερθέρμανοη επαναφ. μπαταρίας

6.1 Πλοήγηση στο μενού της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ

Με επανειλημμένο πάτημα του πλήκτρου M, εμφανίζετε διαδοχικά τους επιλεγμένους τρόπους λειτουργίας του εντοπισμού θέσης και τις εκάστοτε συχνότητες.

Εναλλακτικά, μπορείτε με παρατεταμένο πάτημα του πλήκτρου Μ να εμφανίσετε το μενού συντομεύσεων. Χρησιμοποιήστε τα πλήκτρα ▼ για να επιλέξετε τον τρόπο λειτουργίας και τη συχνότητα που επιθυμείτε και κατόπιν πατήστε πάλι το πλήκτρο Μ Εμφανίζεται ο επιθυμητός τρόπος λειτουργίας και συχνότητα.

Πατήστε ένα από τα πλήκτρα ≡ / √ / M, αν θέλετε να επιστρέψετε στην προηγούμενη σελίδα μενού.

ΣΥΧΝΟΤΗΤΕΣ
((-))	512 Hz
	640 Hz
	33 kHz
000	33 kHz
	83 kHz
	50 Hz
	60 Hz
RF

Το μενού συντομεύσεων.

6.2 Σελίδες μενού εντοπισμού θέσης αισθητήρα

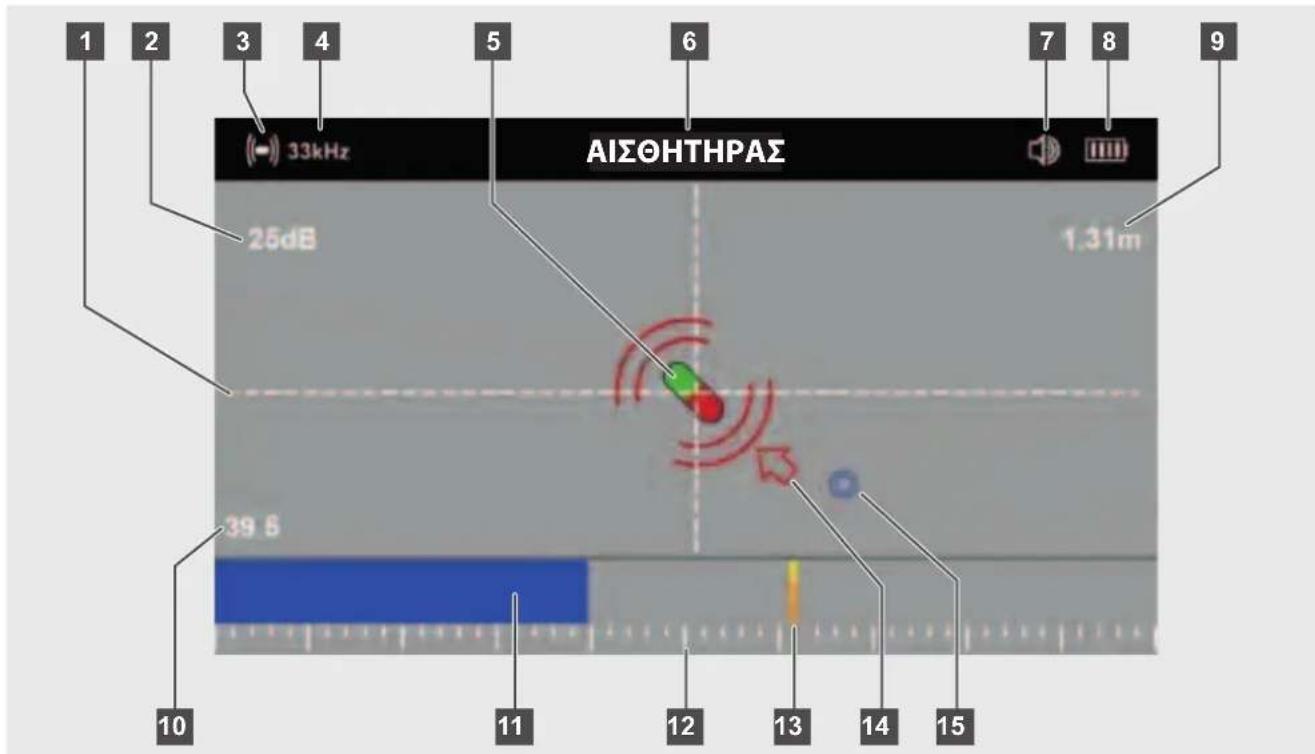

1 2 3 4 5 6 7 8 9 33kHz AIΣΘΗΤΗΡΑΣ 25dB 1.31m 39.5 10 11 12 13 14 15

1 Σταυρόνημα
2 Ρύθμιση ενίσχυσης σε dB
3 Σύμβολο αισθητήρα
4 Ενεργή συχνότητα αισθητήρα
5 Ένδειξη αισθητήρα
6 Ένδειξη τρόπου λειτουργίας αισθητήρα
7 Ένταση ηχείου
8 Κατάστασης φόρτισης επαναφορτιζόμενης μπαταρίας

9 Βάθος μέχρι τον αισθητήρα
10 Τιμή ποσοστού ένδειξης ραβδογράμματος
11 'Ενδειξη κορυφής στο ραβδόγραμμα
12 'Ενδειξη κορυφής πάνω στην κλίμακα
13 Τελευταία κορυφή
14 Βέλος κατεύθυνσης αισθητήρα
15 Μπροστινό ή πίσω μηδενικό σημείο του αισθητήρα

6.3 Σήμα αισθητήρα

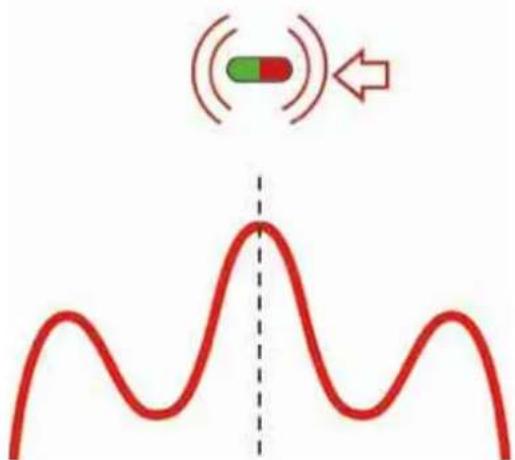

Ο αισθητήρας αποστέλλει ένα σήμα εντοπισμού θέσης με μια υψηλή κορυφή και δύο μηδενικά σημεία δεξιά και αριστερά της κορυφής (μπροστινό ή πίσω μηδενικό σημείο). Όσο πιο βαθιά βρίσκεται ο αισθητήρας, τόσο πιο απομακρυσμένα είναι μεταξύ τους τα δύο μηδενικά σημεία.

Πάνω στην οθόνη της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ, η κορυφή και τα μηδενικά σημεία απεικονίζονται ως εξής:

Ενώ ο χρήστης προσεγγίζει τον αισθητήρα από μια κατεύθυνση, η συσκευή εντοπισμού θέσης ανιχνεύει το μπροστινό ή το πίσω μηδενικό σημείο. Τα μηδενικά σημεία απεικονίζονται με έναν μπλε διπλό κύκλο ○.

Μετά το μηδενικό σημείο εμφανίζεται ένα βέλος ← to οποίο δείχνει προς την κατεύθυνση της θέσης του αισθητήρα.

Αν ο χρήστης ακολουθήσει το βέλος ←, φθάνει στη θέση της κορυφής του σήματος εντοπισμού θέσης, όπου εμφανίζεται το σύμβολο αισθητήρα.

Κορυφή σήματος εντοπισμού θέσης

6.4 Ρύθμιση του τρόπου λειτουργίας και της συχνότητας της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ

1. ΨΗΡΟΦΟΡΙΕΣ.

2. √

3. Βεβαιωθείτε ότι η συχνότητα του αισθητήρα συμφωνεί με τη συχνότητα η οποία έχει ρυθμιστεί στην ΑΣΥΡΜΑΤΗ ΟΘΟΝΗ ή στην ΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ.

6.5 Εντοπισμός θέσης αισθητήρα

1. Ενεργοποιήστε τον αισθητήρα (＝) του ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ μέσω της ΑΣΥΡΜΑΤΗΣ ΟΘΟΝΗΣ ή της ΕΦΑΡΜΟΓΗΣ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ.

2. Θέστε τη συσκευή εντοπισμού θέσης στον τρόπο λειτουργίας Αισθητήρας και ρυθμίστε τη στη συχνότητα του ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ.

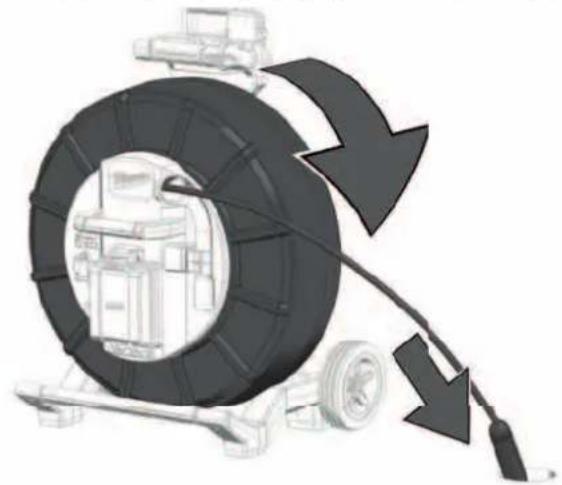

3. Εισαγάγετε την κεφαλή κάμερας στον σωλήνα και μηδενίστε τον μετρητή

1. Προωθήστε τον αισθητήρα 3 έως 4 μέτρα μέσα στον σωλήνα.
2. Προχωρήστε αργά στην κατεύθυνση του βέλους.

1. Στην οθόνη εμφανίζεται ο κύκλος μηδενικού σημείου και δείχνει τη θέση ενός μηδενικού σήματος. Μεταβείτε σε αυτό το σημείο και τοποθετήστε το στο σταυρόνημα.

1. Προχωρήστε αργά στην κατεύθυνση του βέλους, έως ότου εμφανιστεί το σύμβολο αισθητήρα. Κρατήστε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ κατακόρυφα και συνεχίστε να προχωράτε προς τον αισθητήρα, έως ότου αυτός βρεθεί στο κέντρο του σταυρονήματος. Η ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ τώρα βρίσκεται ακριβώς πάνω από τον αισθητήρα.

7 ΕΝΤΟΠΙΣΜΟΣ ΘΕΣΗΣ ΠΡΟΩΘΗΤΙΚΟΥ ΚΑΛΩΔΙΟΥ ΚΑΙ ΑΓΩΓΟΥ

7.1 Παθητική και ενεργητική λειτουργία εντοπισμού θέσης

	Ενεργητική Παθητική
Ορισμός	Η ενεργητική λειτουργία εντοπισμού θέσης χρησιμοποιείται κατά κανόνα για την παρακολούθηση και τον ακριβή εντοπισμό ενός υπόγειου αγωγού.Για την ενεργητική λειτουργία εντοπισμού θέσης απαιτείται πάντα αισθητήρας ή πομπός.	Η παθητική λειτουργία εντοπισμού θέσης χρησιμοποιείται για την εύρεση της θέσης άγνωστων υπόγειων αγωγών, με σκοπό την αποφυγή τους.Δεν είναι κατάλληλη για την αναγνώριση ή την παρακολούθηση συγκεκριμένων αγωγών.
Τρόποι λειτουργίας	ΑισθητήραςΠαρακολούθηση καλωδίου 33 kHz και 83 kHz	Σήματα ισχύος: 50/60 HzΡαδιοσήματα: 15 kHz–27 kHz
Πηγή ΣΥΣΤΗΜΑ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝΑΣΥΡΜΑΤΗ ΟΘΟΝΗΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝΑισθητήρες		Σήματα ισχύος* – Δίκτυα εκπομπής και διανομήςΡαδιοσήματα* – Ιστοί εκπομπής υψηλής ισχύος και χαμηλής συχνότητας (LF).
Τομέας χρήσης	Παρακολούθηση, αναγνώριση και ακριβής εντοπισμός θέσης ενός υπόγειου αγωγού.Όταν απαιτείται μια μέτρηση βάθους.	Αναζήτηση άγνωστων υπόγειων αγωγών, όταν δεν μπορεί να χρησιμοποιηθεί σήμα εκπομπής.Μικρές, τοπικές εργασίες εκσκαφής (π.χ. εισαγωγή ενός στύλου φράκτη ή πινακίδας κυκλοφορίας).Τελευταίος έλεγχος πριν από εργασίες εκσκαφής.

* Οι υπόγειοι σωλήνες και τα καλώδια λειτουργούν σαν κεραίες οι οποίες εκπέμπουν πίσω τα σήματα.
* Ταραδιοσήματα διανύουν μεγαλύτερες αποστάσεις, αν και τα δύο άκρα του αγωγού τροφοδοσίας είναι γειωμένα.

Πριν από την εκσκαφή, πάντα να ελέγχετε την περιοχή άλλη μια φορά και να τηρείτε όλους τους τοπικούς, περιφερειακούς και εθνικούς κανονισμούς καθώς και τις διατάξεις για την προστασία στον χώρο εργασίας που ισχύουν εσωτερικά στην εταιρεία.

7.2 Ράβδος γείωσης

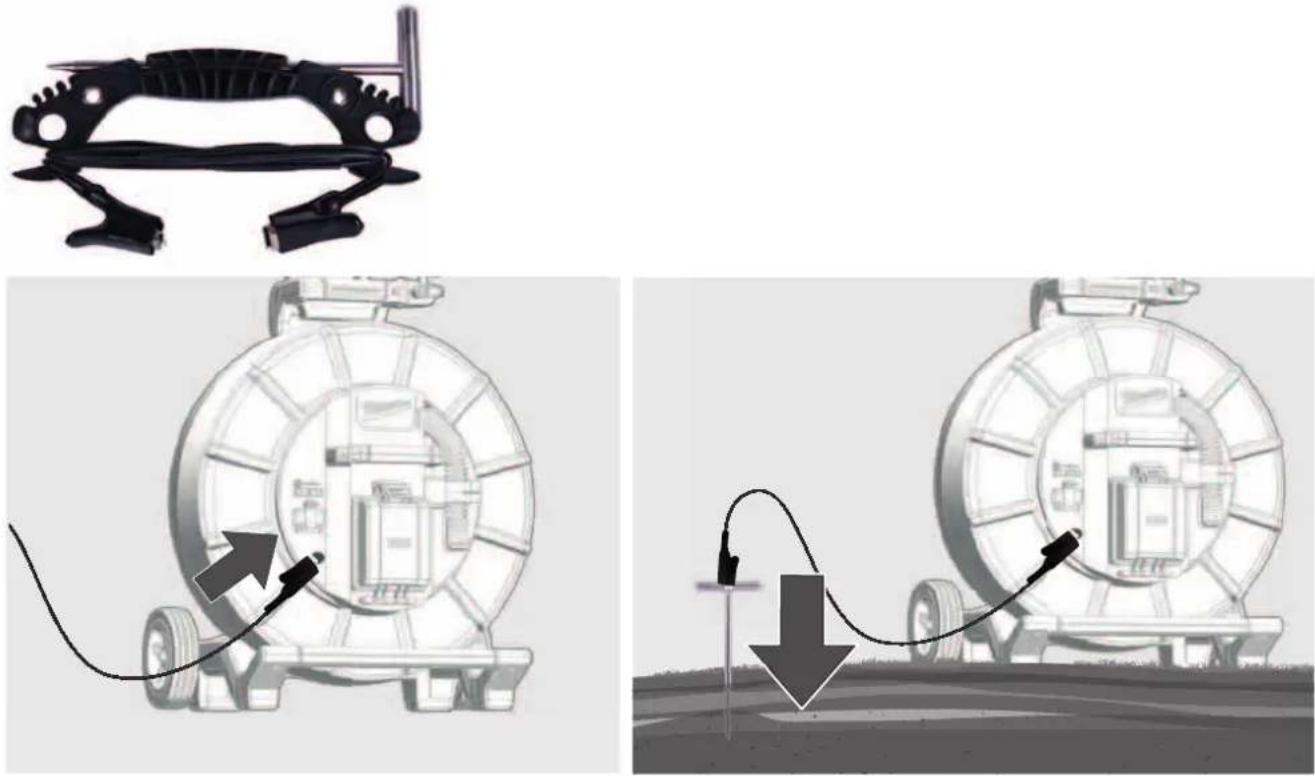

Η ράβδος γείωσης πρέπει να χρησιμοποιείται πάντα, όταν το προωθητικό καλώδιο παρακολουθείται μέσω της λειτουργίας ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ. Πρέπει να πραγματοποιείται γείωση του SMART HUB, προκειμένου ο βρόχος ρεύματος να είναι κλειστός και η ποιότητα του εκπεμπόμενου σήματος εντοπισμού να είναι καλή. Για τη γείωση του SMART HUB, χρησιμοποιείτε το συνοδευτικό καλώδιο γείωσης μαζί με τη ράβδο γείωσης.

7.3 Χρήση σήματος εκπομπής

Με την ΑΣΥΡΜΑΤΗ ΟΘΟΝΗ ή με την ΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ της Milwaukee:

- Επιλέξτε ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ και πατήστε τον τροχό πλοήγησης.

Στη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ:

- Επιλέξτε συχνότητα 33 kHz ή 83 kHz για την ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ.

33kHz	ΣYXNOTHTES
(--)	512 Hz
	640 Hz
	33 kHz
000	33 kHz
	83 kHz
	50 Hz
	60 Hz
"A"	RF

83kHz	ΣYXNOTHTES
(--)	512 Hz
	640 Hz
	33 kHz
000	33 kHz
	83 kHz
	50 Hz
	60 Hz
"00"A	RF

7.4 Σελίδα μενού ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ

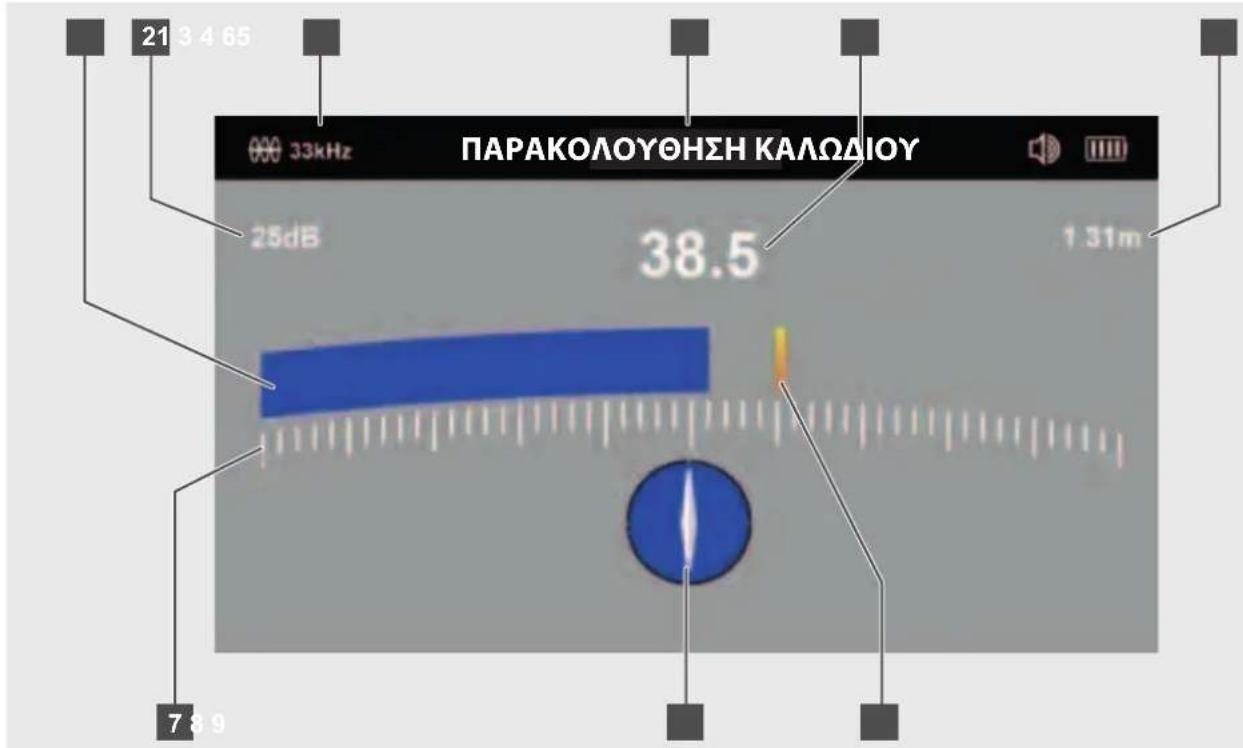

21 3 4 65 33kHz ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ 25dB 38.5 1.31m 7 8 9

1 Ένδειξη ραβδογράμματος (δείχνει την ένταση του σήματος (5))
2 Ρύθμιση ενίσχυσης σε dB
3 Ενεργή συχνότητα προωθητικού καλωδίου
4 Τρέχων ρυθμισμένος τρόπος λειτουργίας της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ

5 Ένταση σήματος (δίνει την τιμή της ένδειξης στο ραβδόγραμμα (1))

6 Στοιχεία βάθους

7 Κλίμακα για την ένδειξη ραβδογράμματος

8 'Ενδειξη προσανατολισμού

9 Τελευταία κορυφή

Η ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ εντοπίζει τις κορυφές που αντιστοιχούν σε αιχμές σήματος. Η διαμόρφωση κεραίας παράγει μια κορυφή ή μια μέγιστη απόκριση σήματος, όταν η συσκευή βρίσκεται απευθείας πάνω από τον αισθητήρα ή το πρωθητικό καλώδιο. Πάνω στην οθόνη της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ η ένταση σήματος (5) και η ένδειξη ραβδογράμματος (1) εμφανίζουν μέγιστες τιμές (κορυφές).

Η τελευταία κορυφή (9) εμφανίζεται ως τιμή αναφοράς, πριν μειωθεί η ένδειξη ραβδογράμματος και η ένταση σήματος.

Η ένδειξη προσανατολισμού (8) γίνεται μπλε όταν η συσκευή έχει ευθυγραμμιστεί ακριβώς με την κατεύθυνση του πρωθητικού καλωδίου.

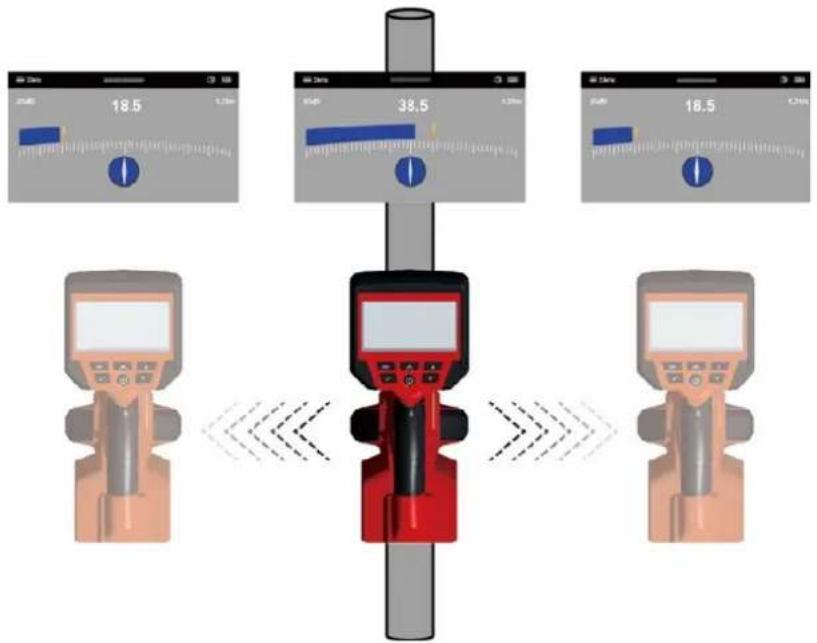

Η ένταση σήματος (5) και η ένδειξη ραβδογράμματος (1) επιτυγχάνουν τις μέγιστες τιμές τους, όταν η συσκευή βρίσκεται ακριβώς πάνω από τον αγωγό.

18.5 33.5 18.5

7.5 Παρακολούθηση του προωθητικού καλωδίου

1. Ενεργοποιήστε τη συσκευή εντοπισμού θέσης και πατήστε το πλήκτρο M για να επιλέξετε τον τρόπο λειτουργίας ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ και τη συχνότητα που έχει ρυθμιστεί στην ΑΣΥΡΜΑΤΗ ΟΘΟΝΗ ή στην ΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ.

'Ενδειξη προσανατολισμού – Αν υπάρχει ένα σήμα εντοπισμού θέσης, ο δείκτης της ένδειξης προσανατολισμού ευθυγραμμίζεται παράλληλα με το εντοπισμένο πρωθητικό καλώδιο. Με αυτόν τον τρόπο, ο χρήστης γνωρίζει την κατεύθυνση που έχει το προωθητικό καλώδιο.

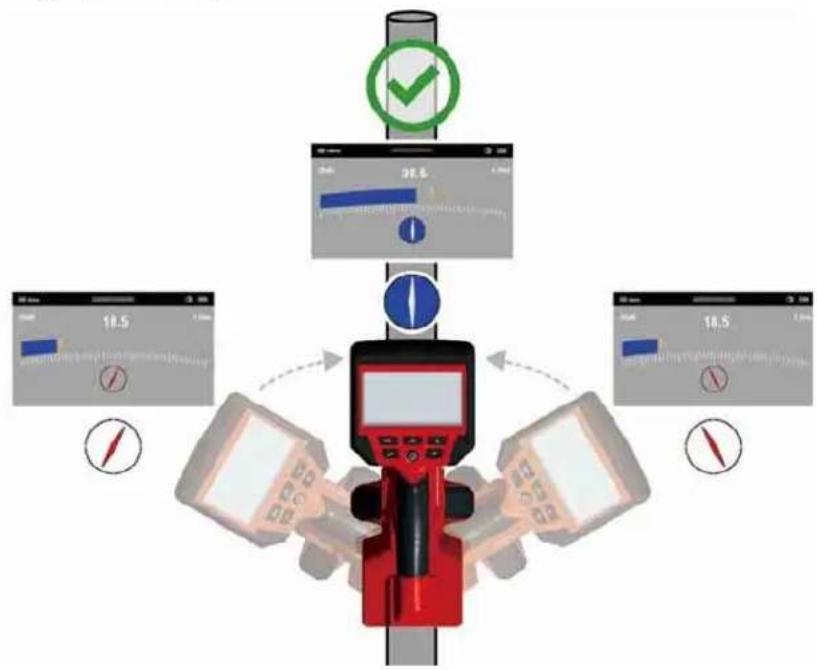

1. Αναγνώριση του προσανατολισμού του πρωθητικού καλωδίου – Αν ο δείκτης της ένδειξης προσανατολισμού είναι παράλληλος με το στέλεχος της ΣΥΣΚΕΥΗΣ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ, τότε αντιστοιχεί με τη διεύθυνση του πρωθητικού καλωδίου.

Αν η συσκευή εντοπισμού θέσης είναι προσανατολισμένη παράλληλα με το πρωθητικό καλώδιο, τότε το λευκό φόντο της ένδειξης προσανατολισμού γίνεται μπλε.

Στρίψτε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ και περιστρέψτε τη γύρω από τον άξονά της και ταυτόχρονα παρατηρείτε την ένδειξη προσανατολισμού. Αν το στέλεχος της συσκευής είναι ευθυγραμμισμένο με το προωθητικό καλώδιο, τότε η ένδειξη προσανατολισμού αναβοσβήνει και κατόπιν γίνεται μπλε.

Στρίψτε τη συσκευή εντοπισμού θέσης και περιστρέψτε τη γύρω από τον άξονά της και ταυτόχρονα παρατηρείτε την ένδειξη προσανατολισμού.

1. Κατόπιν χρησιμοποιήστε τα πλήκτρα ▼για να ρυθμίσετε την ευαισθησία περίπου σε 50%.

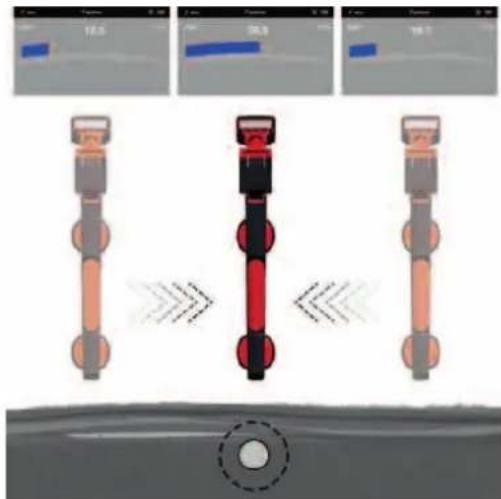

2. Κρατήστε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ κατακόρυφα και προσανατολίστε την παράλληλα με το προωθητικό καλώδιο. Κατόπιν κινήστε την ελαφρά προς τα δεξιά. Αν αυξηθεί η ένδειξη ραβδογράμματος, αυτό σημαίνει ότι κινείστε προς την κατεύθυνση του προωθητικού καλωδίου. Αν μειωθεί η ένδειξη ραβδογράμματος, απομακρύνεστε από το προωθητικό καλώδιο.

10.5 35.5 18.5

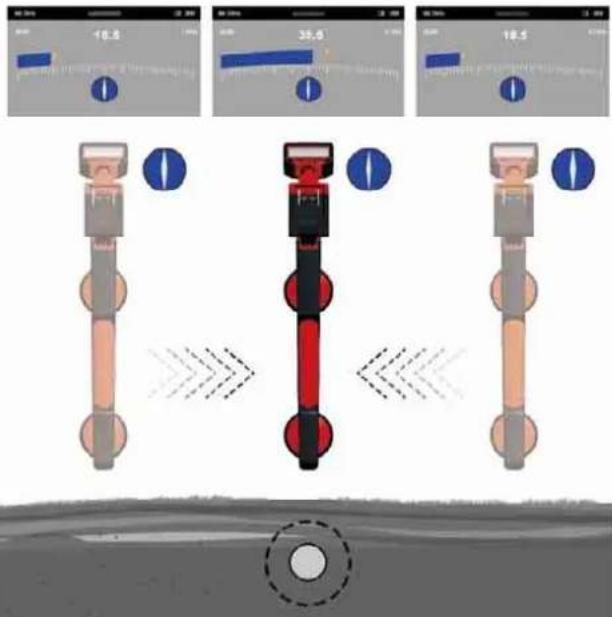

Κινήστε τη συσκευή εντοπισμού θέσης από δεξιά προς τα αριστερά και προσέξτε τη μέγιστη απόκριση στο ραβδόγραμμα.

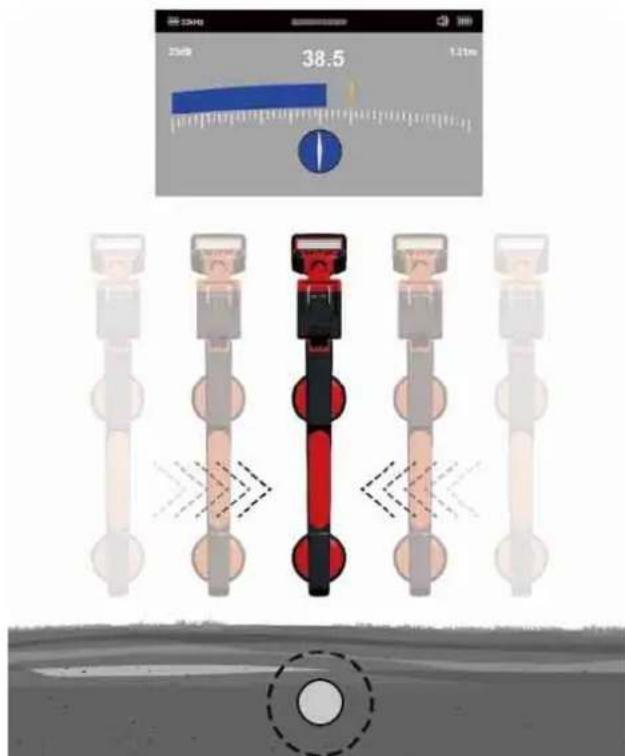

1. Κινηθείτε προς την κατεύθυνση του προωθητικού καλωδίου, έως ότου λάβετε το μέγιστο σήμα. Ενδεχομένως πρέπει να μειωθεί η ευαισθησία, ώστε η ένδείξη ραβδογράμματος να παραμείνει μέσα στην κλίμακα. Αυτό είναι πολύ φυσιολογικό. Κρατάτε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ όσο το δυνατόν κατακόρυφα και αποφεύγετε κινήσεις στροφής, επειδή αυτές αλλοιώνουν το αποτέλεσμα.

Όταν βρίσκεστε ακριβώς πάνω από το προωθητικό καλώδιο, η ένδειξη ραβδογράμματος φθάνει στη μέγιστη απόκρισή της (κορυφή). Η ένδειξη προσανατολισμού γίνεται μπλε, ενώ η κατεύθυνση του προωθητικού καλωδίου εμφανίζεται από έναν λευκό δείκτη.

1. Κινήστε τη συσκευή εντοπισμού θέσης από αριστερά προς τα δεξιά για να προσδιορίσετε τη θέση ενός μέγιστου σήματος. Σε αυτό σας βοηθά η ένδειξη της τελευταίας κορυφής.

8.1 Τι σημαίνει παθητική λειτουργία εντοπισμού θέσης;

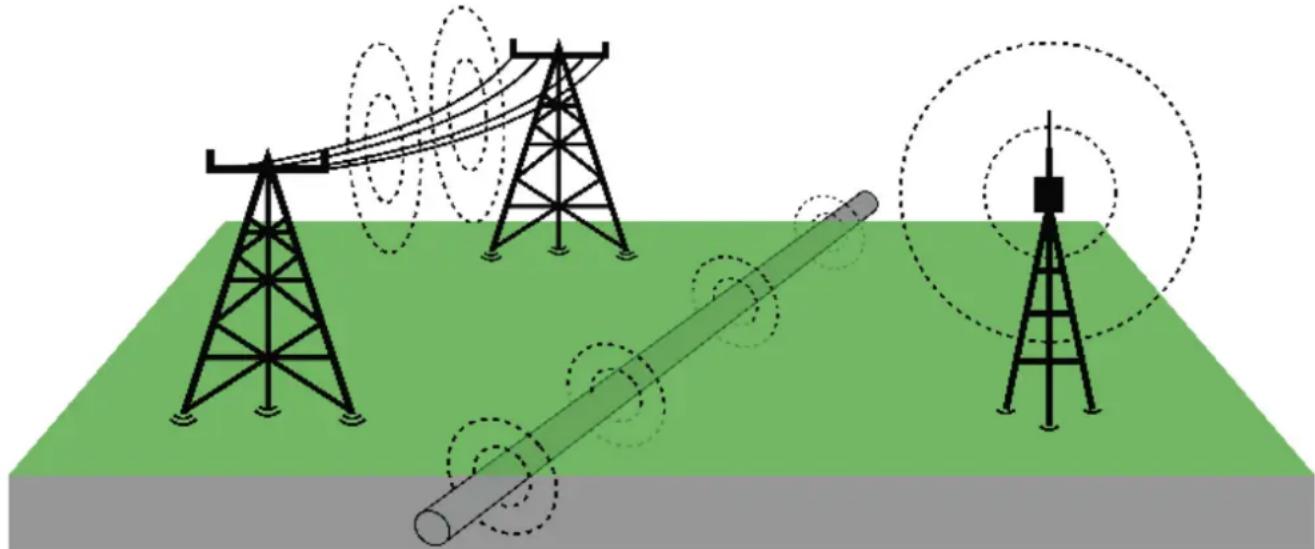

Παθητική λειτουργία εντοπισμού θέσης σημαίνει η ανίχνευση «φυσικών» σημάτων τα οποία ανακλώνται από σωληνώσεις και καλώδια. Αυτά τα σήματα χωρίζονται κυρίως σε δύο κατηγορίες: Σήματα ισχύος και βαριοσήματα.

Πηγές παθητικών σημάτων εντοπισμού θέσης:

Αυτά τα σήματα έχουν συχνότητα 50/60 Hz και παράγονται από καλώδια ρεύματος. Όταν μεταφέρεται ηλεκτρική ενέργεια μέσω του δικτύου ρεύματος, ένα μέρος της ενέργειας επιστρέφει μέσω της γης πάλι πίσω στον σταθμό παραγωγής ρεύματος. Αυτά τα ρεύματα διαρροής μπορεί να περάσουν σε σωληνώσεις και καλώδια και επίσης να δημιουργήσουν σήματα ισχύος. Ωστόσο, για να παραχθούν μετρήσιμα σήματα, πρέπει να υπάρχει μια ροή ρεύματος. Για παράδειγμα ένα καλώδιο που βρίσκεται υπό τάση και δεν χρησιμοποιείται, δεν εκπέμπει μετρήσιμο σήμα. Επίσης, ένα καλά ισορροπημένο καλώδιο, στο οποίο διέρχεται η ίδια ένταση ρεύματος από τον αγωγό φάσης και τον ουδέτερο αγωγό, υπό ορισμένες συνθήκες δεν παράγει σήμα. Ωστόσο, στην πράξη αυτό προκύπτει πολύ σπάνια, και γι' αυτό τα περισσότερα καλώδια εκπέμπουν ένα καλά μετρήσιμο σήμα.

Ραδιοσήματα

Αυτά τα σήματα προκύπτουν από ραδιοπομπούς χαμηλής συχνότητας, όπως αυτοί που χρησιμοποιούνται στις ραδιοφωνικές εκπομπές και τις επικοινωνίες. Αν αυτά τα σήματα συναντήσουν έναν αγωγό μεγάλου μήκους, τότε αυτά τα σήματα εκπέμπονται πίσω. Αυτά τα σήματα που εκπέμπονται πίσω αναγνωρίζονται στη λειτουργία RF.

8.2 Εντοπισμός θέσης σημάτων ισχύος καιραδιοσημάτων

1. Ενεργοποιήστε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ και πατήστε το πλήκτρο M για να επιλέξετε τη λειτουργία ΠΑΘΗΤΙΚΗ Η ΡΕ.

00Hz ПАОНТИКН 25dB 38.5 1.31m

1. Κρατήστε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ κατακόρυφα και όσο το δυνατόν σε μεγαλύτερη απόσταση από καλώδια ή σωληνώσεις.
2. Με τα πλήκτρα ▼▲ ρυθμίστε τη συχνότητα έτσι ώστε μόλις να αρχίζει να κινείται η ένδειξη ραβδογράμματος. Έχετε υπόψη σας ότι στους τρόπους λειτουργίας Σήματα ισχύος ή Ραλιοσήματα δεν είναι διαθέσιμη η ένδειξη προσανατολισμού.

ΣΗΜΕΙΩΣΗ:

Το ηχείο δεν εκπέμπει ήχο πριν η τιμή ένδειξης φθάσει τουλάχιστον το 10% της μέγιστης περιοχής μέτρησης.

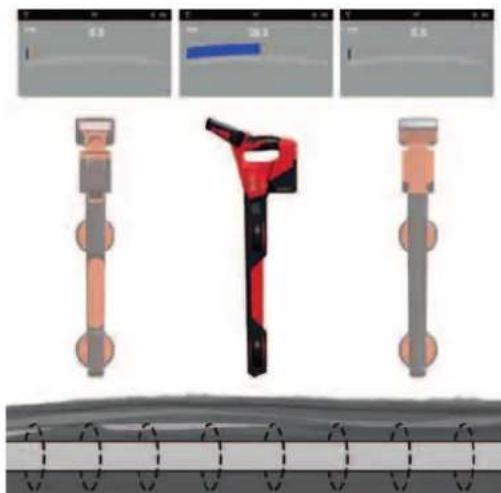

1. Κρατήστε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ κατακόρυφα και περπατήστε στην περιοχή την οποία θέλετε να ελέγξετε. Συγχρόνως έχετε το στέλεχος της συσκευής προσανατολισμένο στην κατεύθυνση κίνησής σας (δείτε την εικόνα).

ПАОНТИКН 25.00 38.5 1.21m

1. Περπατήστε σε όλη την περιοχή σε σχήμα πλέγματος.

2. Αν αρχίσει να αυξάνεται η τιμή ένδειξης, κινήστε τη συσκευή εντοπισμού θέσης αργά από αριστερά προς τα δεξιά για να προσδιορίσετε τη θέση μέγιστης απόκρισης. Χρησιμοποιήστε την ένδειξη της τελευταίας κορυφής για να προσδιορίσετε τη σωστή θέση.

Κινήστε τη συσκευή εντοπισμού θέσης από δεξιά προς τα αριστερά και προσέξτε τη μέγιστη απόκριση στο ραβδόγραμμα.

1. Περιστρέψτε τη ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ γύρω από τον άξονά της για να αποκτήσετε το μέγιστο σήμα. Τώρα η ΣΥΣΚΕΥΗ ΕΝΤΟΠΙΣΜΟΥ ΘΕΣΗΣ βρίσκεται ακριβώς πάνω από τον αγωγό με το στέλεχος κάθετα στον αγωγό.

2. Μπορείτε να καθορίσετε τον προσανατολισμό περιστρέφοντας τη συσκευή εντοπισμού θέσης έως ότου βρείτε το πιο αδύναμο σήμα. Σε αυτή την περίπτωση, το στέλεχος είναι παράλληλο με το καλώδιο/τον σωλήνα.

3. Συνεχίστε με τον εντοπισμό θέσης του αγωγού έως ότου βρείτε την ακριβή διέλευσή του σε όλη την περιοχή που σας ενδιαφέρει.

9 ΕΝΗΜΕΡΩΣΕΙΣ ΥΛΙΚΟΛΟΓΙΣΜΙΚΟΥ

Πριν από την ενημέρωση του συστήματος, ανοίξτε το μενού ΡΥΘΜΙΣΕΙΣ → ΠΛΗΡΟΦΟΡΙΕΣ για να σημειώσετε την τρέχουσα έκδοση λογισμικού.

Για τις ενημερώσεις λογισμικού, χρησιμοποιήστε την ιστοσελίδα μας στη διεύθυνση https://www.milwaukeetool.eu/.

Milwaukee Nothing but HEAVY DUTY. M12 PL click → GB Original instructions click → D Originalbetriebsanleitung click → F Nottis origina click → I Istruceni originati click → E Manual original click → P Manual original click → NL Oursvorkeljive genuksaswijding click → DK Original brugsanstning click → N Original brugsanstning click → S Brugsanstning ianginal click → FIN Akuperdost objekt click → GR Pratirama abnyaliy sgriyiç click → TR Originlajkeme alnala click → CZ Pavodini navođeni k použivani click → SK Pihvodni naved ne použ click → PL Instrukcji originating click → HU Enceti heuznieli atestišas click → SLO Točine navođila click → HR Originaine pogorska upita click → LV Instrukcjiame originarvalda click → LT Originati instrukcja click → EST Alquiniere kuseusujehend click → RUS Оротивальке рукоеллена на востногата ви click → BG Оротна арти рукоедство за експоставна click → RO Instrukcjiume de klastne originale click → MK Осиплавки прапання за ройтара click → UKR Оротивна ініркуві 3 озигуєтації click → AR Apudiо стадби

click

ATC-468-M12PL-SheSera.mdd 1

12.10.2020 18:25:14

İÇINDEKILER
