LIETOŠANAS INSTRUKCIJA M12 PL-0C MILWAUKEE

1 Vispārējas norādes....2

1.1 Citas drošības un darba instrukcijas 2
1.2 Tehniskie dati 2
1.3 Noteikumiem atbilstošs izmantojums 2
1.4 Ar Eiropas instalācijām bezvadu frekvenču prasības 2
1.5 Atbilstība CE normām 3
1.6 ONE-KEY™ 3
1.7 AKUMULATORI 3
1.8 Litija jonu akumulatoru transportēšana 3
1.9 Apkope....3
1.10 Simboli 4

2 Pārskats 5

3 levietojiet un iznemiet akumulatoru....6

4 ONE-KEY akumulatora nomaiņa 7

5 lestatišana....8

5.1 leslēgšanas/izslēgšanas slēdzis 8
5.2 Pirmreizējā iestatīšana....8
5.3 IESTATIJUMU SIMBOLI 8
5.4 Valoda 8
5.5 Frekvence 9
5.6 Skalruna skalums....9
5.7 Fona apgaismojums....9
5.8 Skañas konfig....10
5.9 Vienības 10
5.10 Autom. izsl.... 10
5.11 Paštesta funkcija.... 11
5.12 Izvēlnes lapa PAR.... 11
5.13 ONE-KEY 11
5.14 Akumulatora temperatūra 11

6 Zondes lokalizēšana 12

6.1 Navigācija LOKATORA izvēlnē 12
6.2 Zondes lokalizēšanas izvēlnes lapa....12
6.3 Zondes signals....13
6.4 Iestatīt LOKATORĀ darbības režīmu un frekvenci.... 13
6.5 Zondes lokalizēšana 14

7 Bīdāmo kabeļu un cauruļvadu lokalizēšana....15

7.1 Pasīvā un aktīvā lokalizēšana.... 15
7.2 Zemējuma stienis....15
7.3 Izmantojiet apraides signālu 16

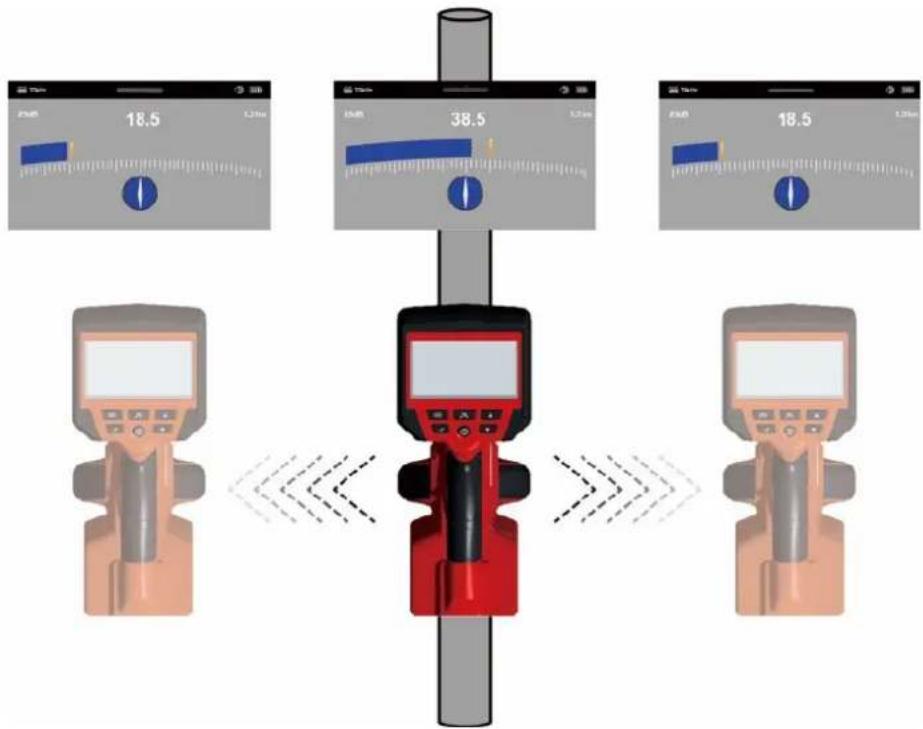

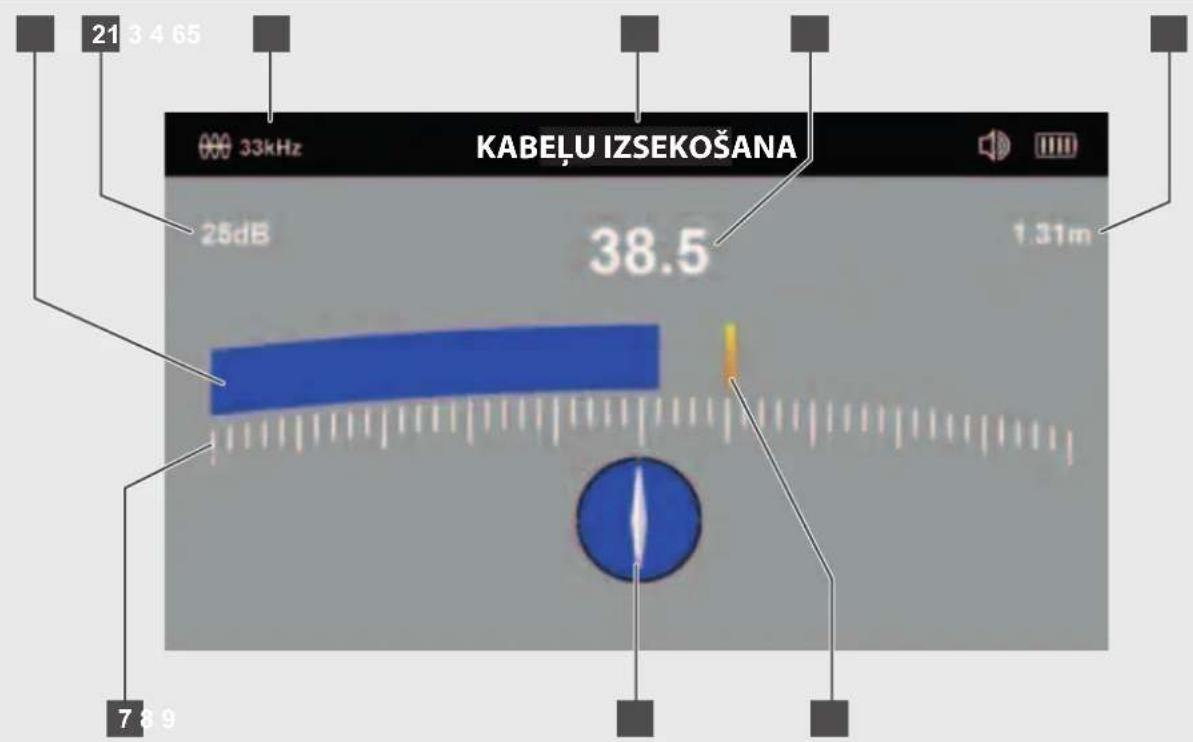

7.4 Izvēlnes lapa KABELU IZSEKOŠANA....16

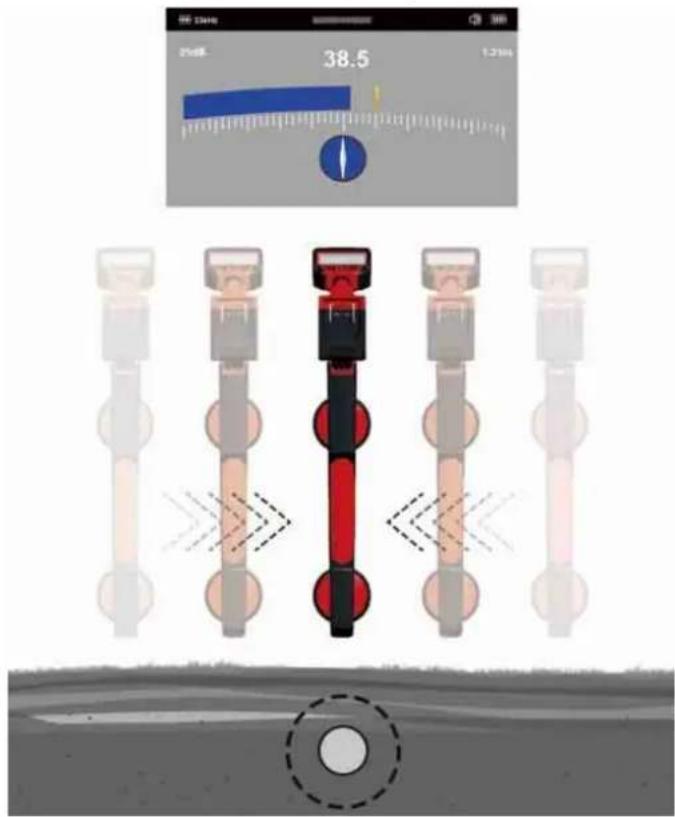

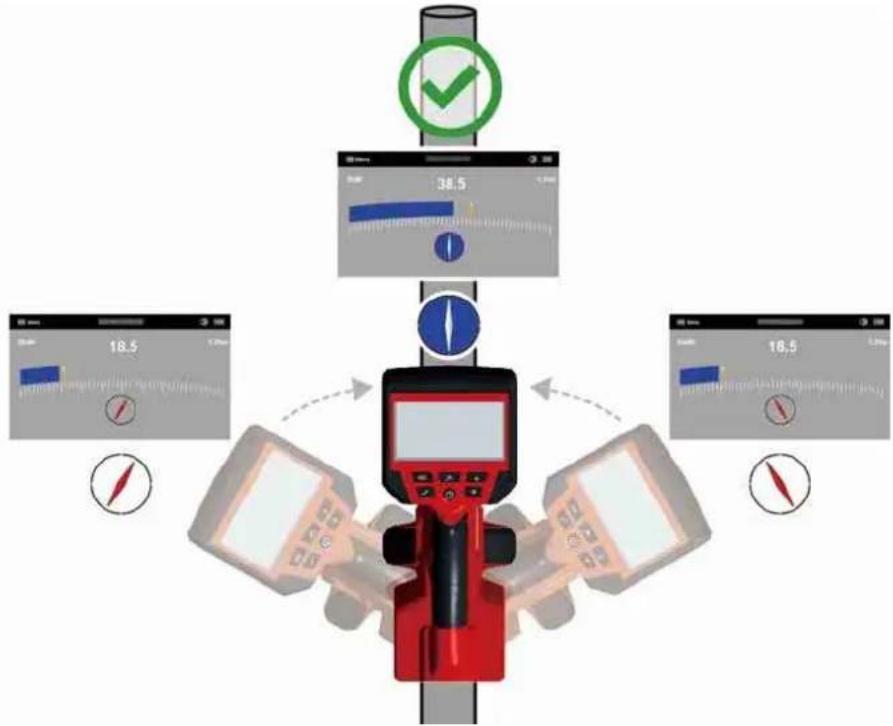

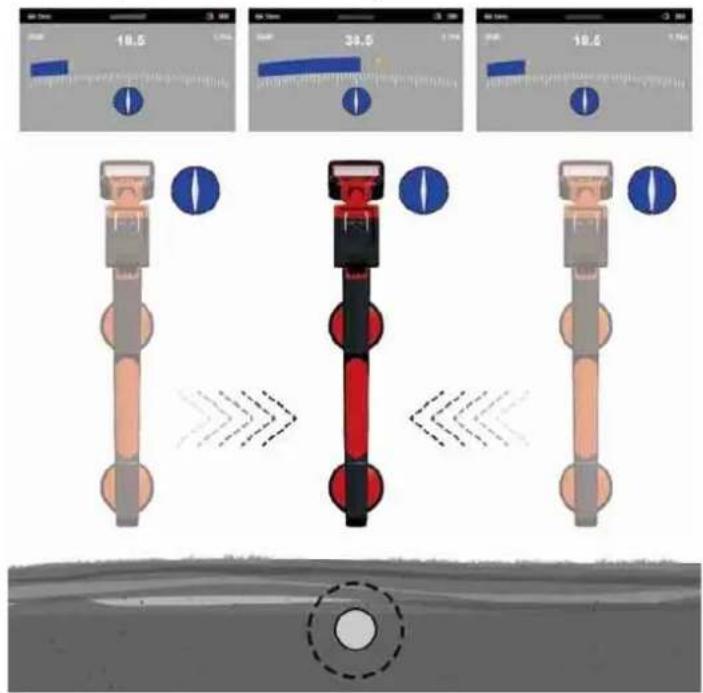

7.5 Bīdāmo kabela izsekošana 17

8 Pasīvā meklēšana – energijas un radiosignāli 19

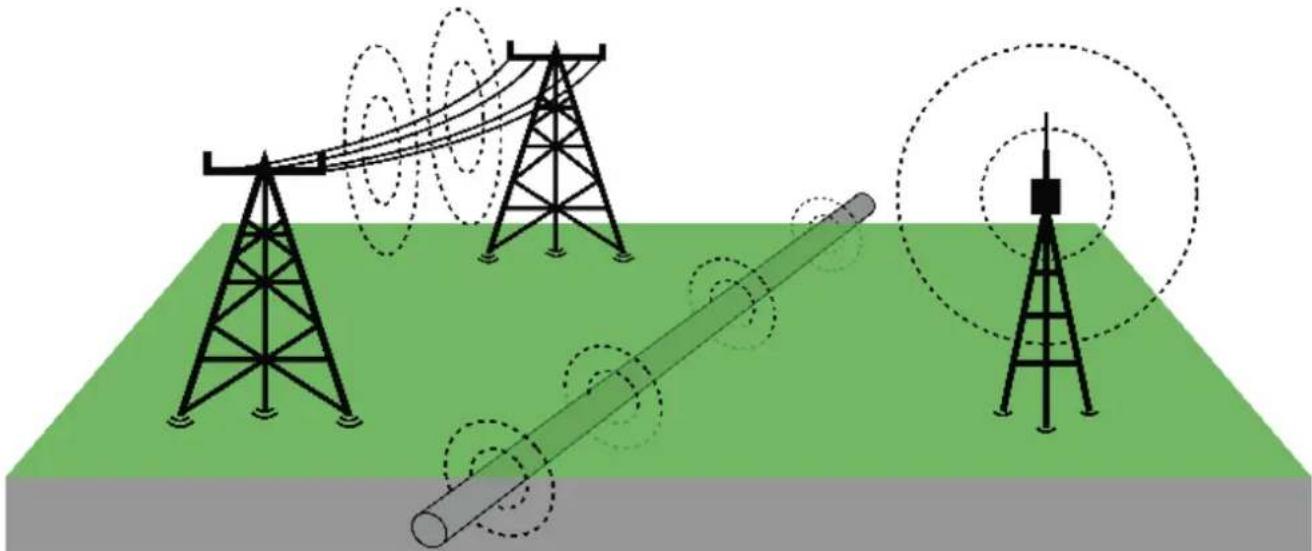

8.1 Kas ir pasīv ā meklēšana? 19
8.2 Strāvas vai radiosignālu atrašana....19

9 Aparātprogrammatūras atjauninājumi 21

1.1 Citas drošības un darba instrukcijas

Pirms darba uzsākšanas vienmēr pārbaudiet darbvietu. Lokators nedrīkst saskarties ar elektrokomponentiem, kimikālijām vai kustīgām detalām.

Nemainiet akumulatoru, ja instrumenta virsma ir mitra.

Izmantotos akumulatorus nedrīkst sadedzināt vai utilizēt ar mājsaimniecības atkritumiem. Firma Milwaukee piedāvā iespēju vecos akumulatorus savākt apkārtējo vidi saudzējošā veidā.

Akumulatorus nav ieteicams glabāt kopā ar metāla priekšmetiem (iespējams īsslēgums).

M12 sistēmas akumulatorus lādējiet tikai ar M12 sistēmas lādētājiem. Nedrīkst lādēt citus akumulatorus no citām sistēmām.

Pie ārkārtas slodzes un ārkārtas temperatūrām no bojātā akumulatora var iztecēt akumulatora šķidrums. Ja nonākat saskarē ar akumulatora šķidrumu, saskares vieta nekavējoties jānomazgā ar ūdeni un ziepēm. Ja šķidrums nonācis acīs, acis vismaz 10 min. skalot un nekavējoties konsultēties ar ārstu.

Brīdinājums! Lai novērstu īssavienojuma izraisītu aizdegšanās, savainojumu vai produkta bojājuma risku, neiegremdējiet ierīci, akumulatoru vai uzlādes ierīci šķidrumos un rūpējieties par to, lai ierīcēs un akumulatoros neiekļūtu šķidrums. Koroziju izraisoši vai vadītspējīgi šķidrumi, piemēram, sālsūdens, noteiktas ķimikālijas, balinātāji vai produkti, kas satur balinātājus, var izraisīt īssavienojumu.

Šo ierīci nedrīkst lietot un tīrīt personas ar samazinātām fiziskām, sensorām vai garīgām spējām vai kam ir nepietiekama pieredze un zināšanas, izņemot, ja drošu apiešanos ar ierīci ir apmācījusi par viņu drošību juridiski atbildīga persona. Šīs personas ir jāuzrauga, kad tās rīkojas ar ierīci. Ar šo ierīci nedrīkst rīkoties bērni. Tādēļ laikā, kad ierīce netiek izmantota, tā jāglabā drošā, bērniem nepieejamā vietā.

BRĪDINĀJUMS! Šī ierīce satur litija podzīnbateriju. Jauna vai lietota baterija var izraisīt smagus iekšējus apdegumus un izraisīt nāvi mazāk nekā 2 stundu laikā, ja tā tiek norīta vai noklūst kermenī. Vienmēr nodrošiniet bateriju nodalījuma vāku. Ja tas droši neaizveras, izslēdziet ierīci, izņemiet bateriju un uzglabājiet bērniem nepieejamā vietā. Ja jums ir aizdomas par to, ka baterijas ir norītas vai nokļuvušas kermenī, nekavējoties uzmeklējiet ārstu.

1.2 Tehniskie dati

Akumulātora spriegums 12 V

Leteicamā vides temperatūra darba laikā ...... -18 ... +50 °C

Leteicamie akumulatoru tipi M12B...

Leteicamās uzlādes ierīces....C12C, M12C4, M12-18...

1.3 Noteikumiem atbilstošs izmantojums

KABELU LOKATORS tiek izmantots, lai atrastu zondi un izsekotu “Milwaukee” apakšzemes cauruľvadu bīdāmo kabelus.

Šo instrumentu drīkst izmantot tikai saskaņā ar minētajiem lietošanas noteikumiem.

1.4 Ar Eiropas instalācijām bezvadu frekvenču prasības

Norāde: Šī ierīce ir pārbaudīta un saskaņā ar EN 300 440 V2.1.1 atbilst 3. klases uztvērēja robežvērtībām.

Minētajām robežvērtībām jānodrošina piemērota aizsardzība pret tehniska rakstura bezvadu savienojumu traucējumiem dzīvojamās ēkās.

Šī ierīce reağē uz citām ierīcēm, kas raida bezvadu signālu frekvences intervālā no 2402 līdz 2480 MHz. Tas var radīt ar tālvadības lietošanu saistītus traucējumus. Iespējams, ka noteiktos apstāklos var rasties traucējumi. Lai pārliecinātos, vai citu ierīču raidītie bezvadu signāli rada šīs ierīces traucējumus, īslaicīgi izslēdziet pārējās ierīces un vērojiet, vai traucējumi pazūd. Traucējumus var novērst, veicot tālāk norādītās darbības.

- Izslēdziet traucējuma avotu.

- Palieliniet attālumu no traucējuma avota.

- Konsultējieties ar tehnikas pārdevēju vai kvalificētu radioierīču tehniķi.

1.5 Atbilstība CE normām

Ar šo Techtronic Industries GmbH deklarē, ka radioiekārta M12 PL atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://services.milwaukeetool.eu

1.6 ONE-KEY™

Lai vairāk uzzinātu par šīs ierīces ONE-KEY funkcionalitāti, izlasiet pievienoto ātrās palaišanas instrukciju vai apmeklējiet mūsu interneta vietni www.milwaukeetool.com/one-key. ONE-KEY lietotni savā viedtālrunī varat lejupielādēt no App Store vai Google Play.

Ja rodas elektrostatiskā izlāde, Bluetooth savienojums tiek pārtraukts. Šādā gadījumā savienojumu atjaunojiet manuāli.

Ierīce atbilst standartu EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1 minimālajām prasībām.

ONE-KEY™ rādījums

Lampiņa spīd zilā krāsā: bezvadu savienojums ir aktīvs, un to var iestatīt ar ONE-KEY™ lietotni.

Lampiņa mirgo zilā krāsā: ierīce sazinās ar ONE-KEY™ lietotni.

Lampiņa mirgo sarkanā krāsā: ierīce ir blokēta ar drošību saistītu iemeslu dēļ, un lietotājs to var atblokēt ar ONE-KEY™ lietotni.

1.7 AKUMULATORI

Akumulatori, kas ilgāku laiku nav izmantoti, pirms lietošanas jāuzlādē.

Pie temperatūras, kas pārsniedz 50 °C, akumulatoru darbspēja tiek negatīvi ietekmēta. Vajag izvairīties no ilgākas saules un karstuma iedarbības.

Lādētāja un akumulatora pievienojuma kontakti jāuztur tīri.

Lai akumulatora darba ilgums būtu optimāls, pēc iekārtas izmantošanas tas jāuzlādē.

Lai akumulatori kalpotu pēc iespējas ilgāku laiku, tos pēc uzlādes ieteicams atvienot no lādētājierīces.

Akumulatora uzglabāšana ilgāk nekā 30 dienas:

uzglabāt akumulatoru pie temperatūras zem 27 °C un sausā vietā.

Uzglabāt akumulatoru uzlādes stāvoklī aptuveni pie 30%–50%.

Uzlādēt akumulatoru ik pēc 6 mēnešiem.

1.8 Litija jonu akumulatoru transportēšana

Uz litija jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu.

Šo akumulatoru transportēšana jāveic saskaņā ar vietējiem, valsts un starptautiskajiem normatīvajiem aktiem un noteikumiem.

• Patērētāja darbības, pārvadājot šos akumulatorus pa autocelēiem, nav reglamentētas.
• Uz litija jonu akumulatoru komerciālu transportēšanu, ko veic ekspedīcijas uzņēmums, attiecas bīstamo kravu pārvadāšanas noteikumi. Sagatavošanas darbus un transportēšanu drīkst veikt tikai atbilstoši apmācīts personāls. Viss process jāvada profesionāli.

Veicot akumulatoru transportēšanu, jāievēro tālāk norādītais.

• Pārliecinieties, ka kontakti ir aizsargāti un izolēti, lai izvairītos no īssavienojumiem.
• Pārliecinieties, ka akumulators iepakojumā nevar paslīdēt.
• Bojātus vai tekošus akumulatorus nedrīkst transportēt.

Plašāku informāciju jūs varat saņemt no ekspedīcijas uzņēmuma.

1.9 Apkope

Izmantojiet tikai uzņēmuma Milwaukee piederumus un rezerves daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav aprakstīta, kādā no uzņēmumu Milwaukee klientu apkalpošanas servisiem. (Skat. brošūru “Garantija/klientu apkalpošanas serviss”.)

Pēc pieprasījuma jūsu klientu apkalpošanas centrā vai pie Technotronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Vācijā, ir iespējams saņemt ierīces montāžas rasējumu, iepriekš norādot ierīces modeli un sērijas numuru, kas atrodas uz datu plāksnītes un sastāv no sešiem simboliem.

1.10 Simboli

V Spin

UZMANĪBU! BĪSTAMI! DRAUDI!

Pirms ierīcei veicat jebkāda veida apkopes darbus, ir jāizņem ārā akumulators.

Pirms sākat lietot instrumentu, lūdzu, izlasiet lietošanas pamācību.

Ekspluatācijas laikā akumulators nedrīkst būt kontaktā ar oksidējošiem reaģentiem.

Ierīce nedrīkst nonākt saskarē ar strāvu vadošām daļām. Pretējā gadījumā pastāv elektriskās strāvas trieciena risks.

Nenorijiet podzinbateriju!

Elektriskus aparātus, baterijas/akumulatorus nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem.

Elektriski aparāti un akumulatori ir jāsavāc atseviški un jānodod atkritumu pārstrādes uzņēmumā videi saudzīgai utilizācijai.

Jautājiet vietējā iestādē vai savam specializētajam tirgotājam, kur atrodas atkritumu pārstrādes uznēmumi vai savākšanas punkti.

iegums

Līdzstrāva

CE markējums

Ukrainas atbilstības zīme

Eirāzijas atbilstības zīme

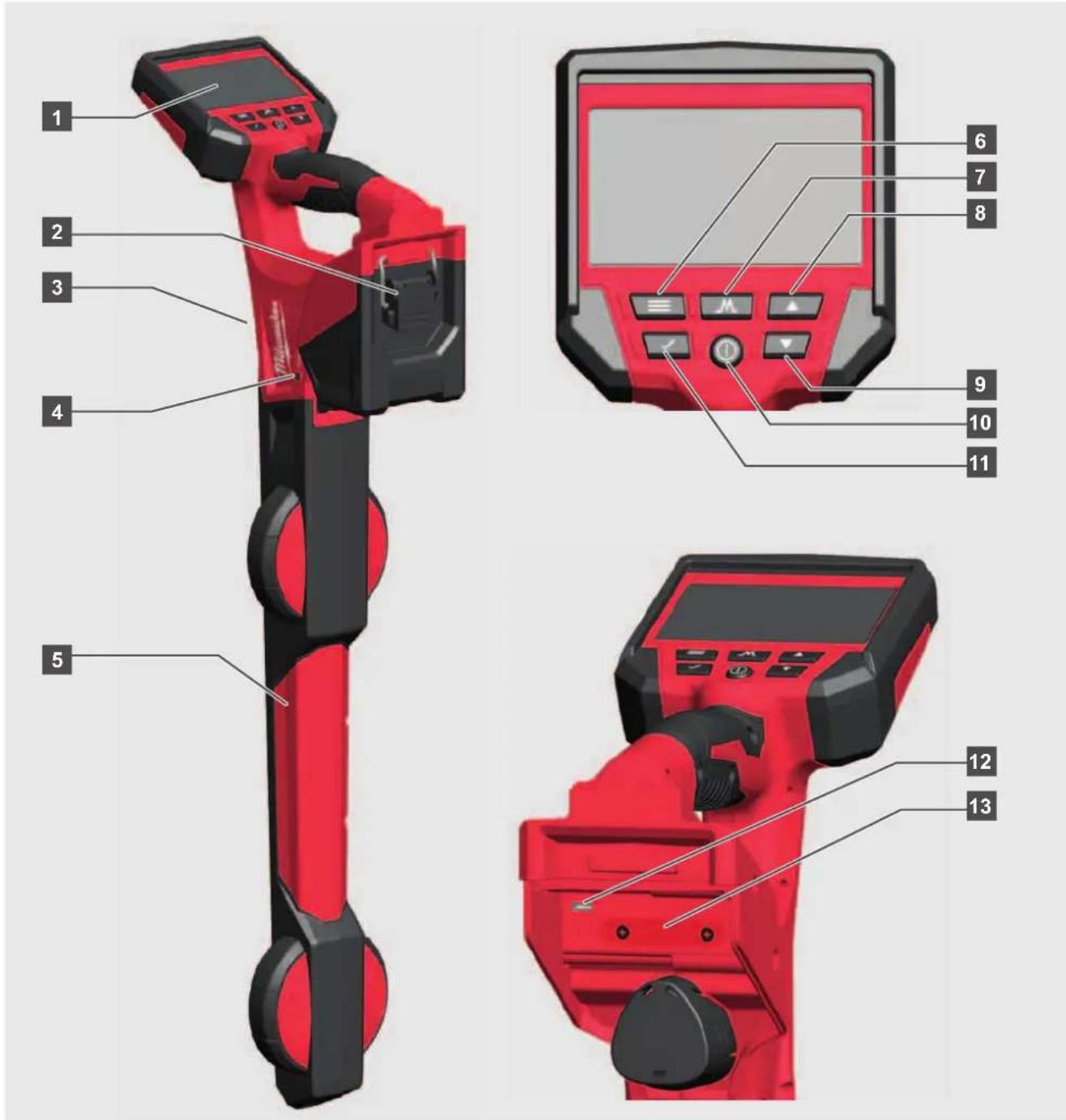

1 2 3 4 5 6 7 8 9 10 11 12 13

1 LCD
2 Akumulatora nodalijums
3 Skalrunis
4 ONE-KEY LED displejs
5 Lokatora kāts
6 Izvēlnes taustiņš
7 Darbības režīma taustiņš
8 Bulttaustiņš uz augšu
9 Bulttaustiņš uz leju
10 Taustinš IESL./IZSL.
11 Apstiprināšanas taustiņš
12 Mini USB ports
13 ONE-KEY baterijas nodarijums

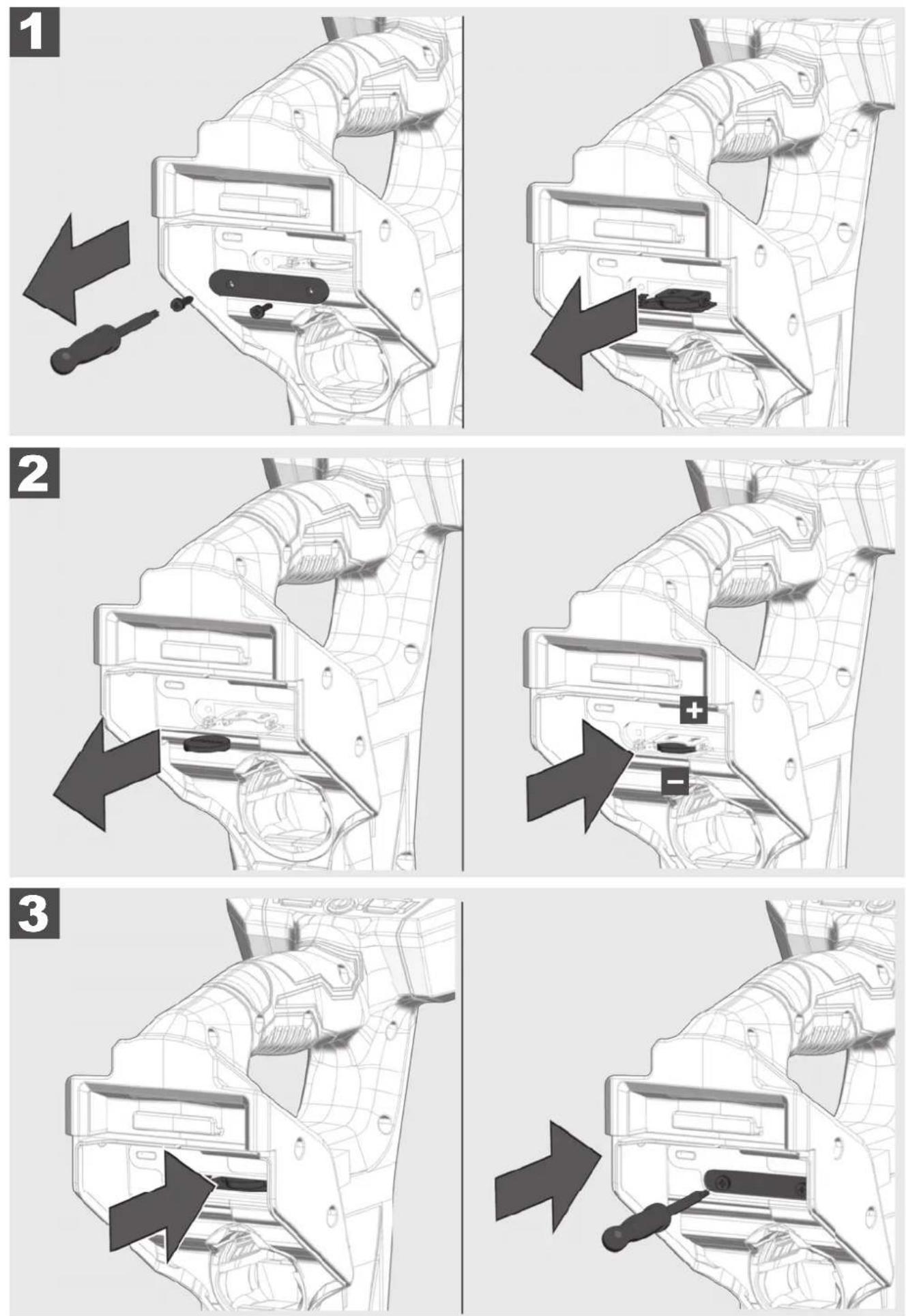

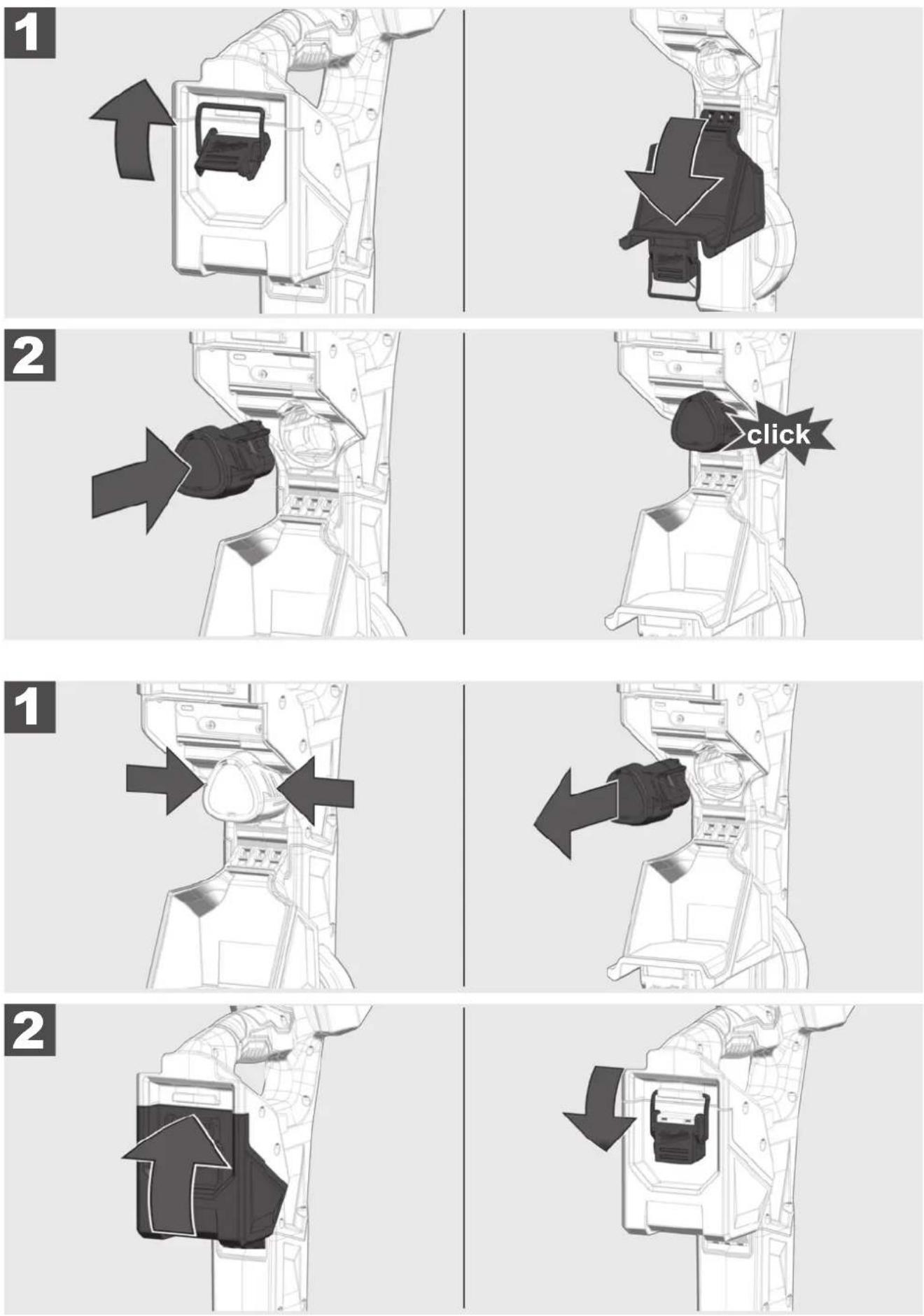

3 IEVIETOJIET UN IZNEMIET AKUMULATORU

Šī lietošanas pamācības nodaļa apraksta LOKATORA funkciju un papildiespēju iestatījumus.

5.1 leslēgšanas/izslēgšanas slēdzis

Lai ieslēgtu KABELU LOKATORU, nospiediet taustiņu IESL./IZSL. ① Taustiņi iedegas, ja ir aktivizēta elektroapgāde.

Turiet taustiņu IESL./IZSL. ① nospiestu divas sekundes, lai izslēgtu KABELU LOKATORU. KABELU LOKATORS automātiski izslēdzas pēc laika, kas norādīts izvēlnē IESTATĪJUMI. Pirms izslēgšanas atskan 20 sekunžu ilgs signāls.

5.2 Pirmreizējā iestatīšana

KABELU LOKATORÃ visi iestatījumi tiek saglabāti līdz to nomaiņai. Pamata iestatījumi attiecas uz FREKVENCĖM, SKALRUNI, LAIKA IESTATĪJUMIEM FONA APGAISMOJUMAM, SKAŅAS KONFIGURĀCIJU, MĒRVIENTĪBĀM, LAIKA IESTATĪJUMIEM AUTOMĀTISKAJAI IZSLĒGŠANAI UN VALODU.

5.3 IESTATIJUMU SIMBOLI

	nospiest taustiņu
	pāriet uz...
	taustiņš IZVĒLNE – tiek izmantots, lai pieklūtu izvēlnes opcijām un atgrieztos iepriekšējā izvēlnes lapā.
	taustiņš DARBĪBAS REŽĪMS – tiek izmantots, lai pārslēgtos starp lokalizēšanas veidiem un attiecīgajām frekvencēm.
	bulttaustiņi UZ AUGŠU un UZ LEJU – tiek izmantoti, lai ritinātu izvēlni vertikāli un samazinātu vai palielinātu jutību lokalizēšanas procesa laikā.
	taustiņš APSTIPRINĀT IZVĒLI – nospiediet šo taustiņu, lai apstiprinātu izvēli.
	taustiņš IESLĒGT/IZSLĒGT – izmanto, lai ieslēgtu un izslēgtu LOKATORU.

5.4 Valoda

Vēlamo valodu ieteicams iestatīt VISPIRMS, lai bez sarežgījumiem varētu izlasīt un saprast visas izvēlnes.

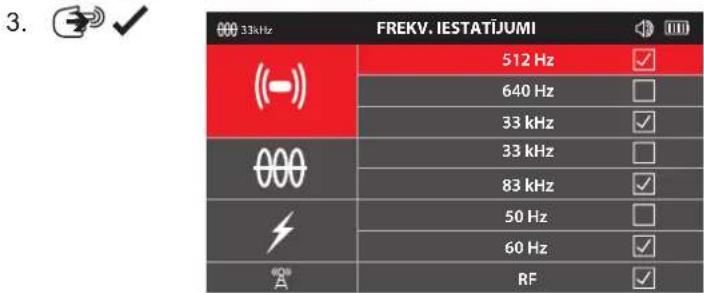

Šajā izvēlnes iedaļā darbības režīmiem var iestatīt frekvenci PASĪVS, AKTĪVS vai ZONDE.

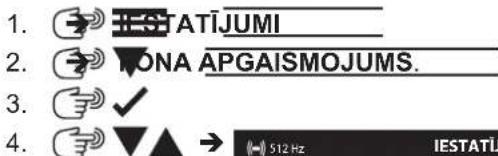

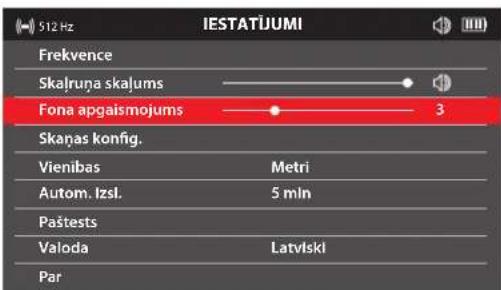

5.7 Fona apgaismojums

1. ESTATIJUMI 2. ONA APGAISMOJUMS. 3. ✓ 4. ▼▲ → 512 Hz IESTATIJ

1. ESTATIJUMI 2. ONA APGAISMOJUMS. 3. ✓ 4. ▼▲ → 512 Hz IESTATIJ

512 Hz IESTATIJUMI Frekvence Skalruņa skaljums Fona apgaismojums 3 Skaņas konfig. Vienības Metri Autom. Izsl. 5 mln Paštests Valoda Latvlski Par

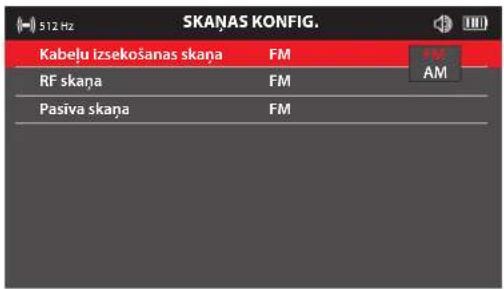

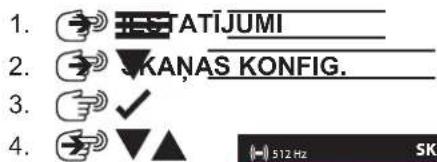

5.8 Skañas konfig.

FM – frekvences modulācija – skaņas augstums mainās atkarībā no signāla intensitātes. AM – amplitūdas modulācija – skaņas skalums mainās atkarībā no signāla intensitātes. Reāla – skaņa tiek iegūta tieši no saņemtā signāla.

1. TATIJUMI 2. KANAS KONFIG. 3. ✓ 4. 512 Hz SK

SKAÑAS KONFIG. Kabelju izsekošanas skaņa FM RF skaņa FM Pasiva skaņa FM AM

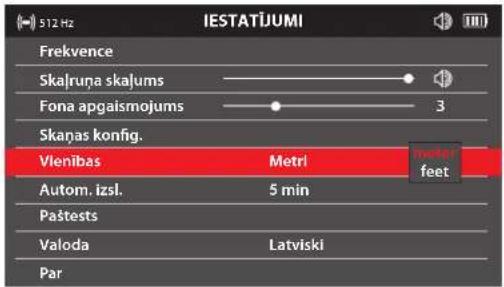

5.9 Vienības

1. ATIJUMI 2. ▼ENIBAS. 3. ✓ 4. ▼512 Hz

512 Hz IESTATIJUMI Frekvence Skalruņa skalums Fona apgaismojums 3 Skaņas konfig. Vienības Metrl Autom. izsl. 5 min Paštests Valoda Latviski Par

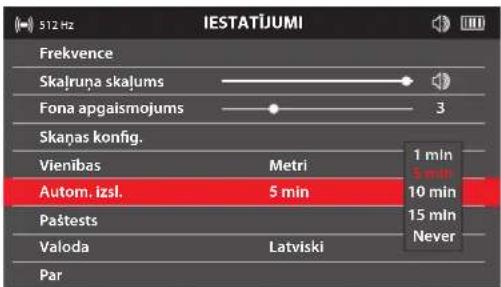

5.10 Autom. izsl.

1. 2. 3. 4. TATI JUMI AUTOM. IZSL. 512 Hz

512 Hz IESTATIJUMI Frekvence Skalruņa skalums Fona apgaismojums 3 Skaņas konfig. Vienības Metri 1 min 5 min Autom. izsl. 5 min 10 min Pastests 15 min Valoda Latviski Never Par

5.11 Paštesta funkcija

Paštesta funkcija apstiprina, ka kabelu lokators darbojas atbilstoši iestatītajiem parametriem. PAŠTESTS jāveic apgabalā, kurā nav virs vai zem zemes esošu traucējumu avotu.

1. 📋 STATIJUMI 2. 📋 MAŠTESTS. 3. 📋 ✓

1. Nekustināt kabelu lokatoru PAŠTESTA laikā.

IZDEVÄS NEIZDEVÄS

Pārbaudes rezultāts tiks parādīts displejā kā IZDEVĀS vai NEIZDEVĀS.

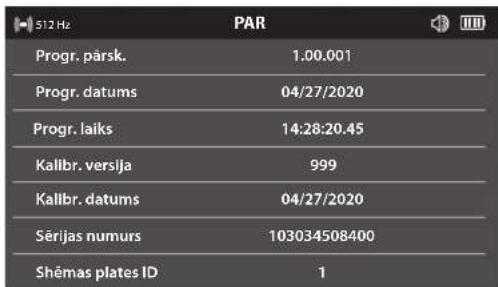

5.12 Izvēlnes lapa PAR

PAR izvēlnes lapa uzrāda lokatora sērijas numuru, kalibrēšanu un programmatūras informāciju. Pieprasot tehnisko atbalstu, jums var tikt lūgts sniegt informāciju no šī ekrāna.

1. 2. 3. STATIJUMI AR. 512 Hz

512 Hz PAR Progr. pärsk. 1.00.001 Progr. datums 04/27/2020 Progr. laiks 14:28:20.45 Kalibr. versija 999 Kalibr. datums 04/27/2020 Sērijas numurs 103034508400 Shēmas plates ID 1

1. √

5.13 ONE-KEY

ONE-KEY funkcijas:

• Blokēt
• Atblokēt
• Meklēt/LED mirgo

5.14 Akumulatora temperatūra

Kad temperatūra paaugstinās līdz 75°C / 167°F, šis ziņojums parādās uz 5 sekundēm. Pēc tam ierīce izslēdzas.

Akumulatora pärkaršana

6.1 Navigācija LOKATORA izvēlnē

Atkārtoti nospiežot taustiņu M tiek pārslēgti izvēlētie lokalizācijas režīmi un to izvēlētās frekvences.

Vai arī nospiežot un turot taustiņu M var atvērt īsinājumizvēlni. Šajā izvēlnē izmantojiet taustiņus ▼▲, lai izvēlētos darbības režīmu un tā frekvenci, un pēc tam vēlreiz nospiediet taustiņu M. Tiks parādīts izvēlētais darbības režīms un frekvence.

Nospiediet vienu no taustiniem ≡ / √ / M, lai atgrieztos iepriekšējā izvēlnes lapā.

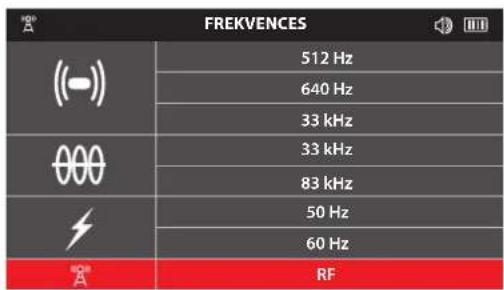

FREKVENTES ((-)) 512 Hz 640 Hz 33 kHz 000 33 kHz 83 kHz 50 Hz 60 Hz "Â" RF

Īsinājumizvēlne.

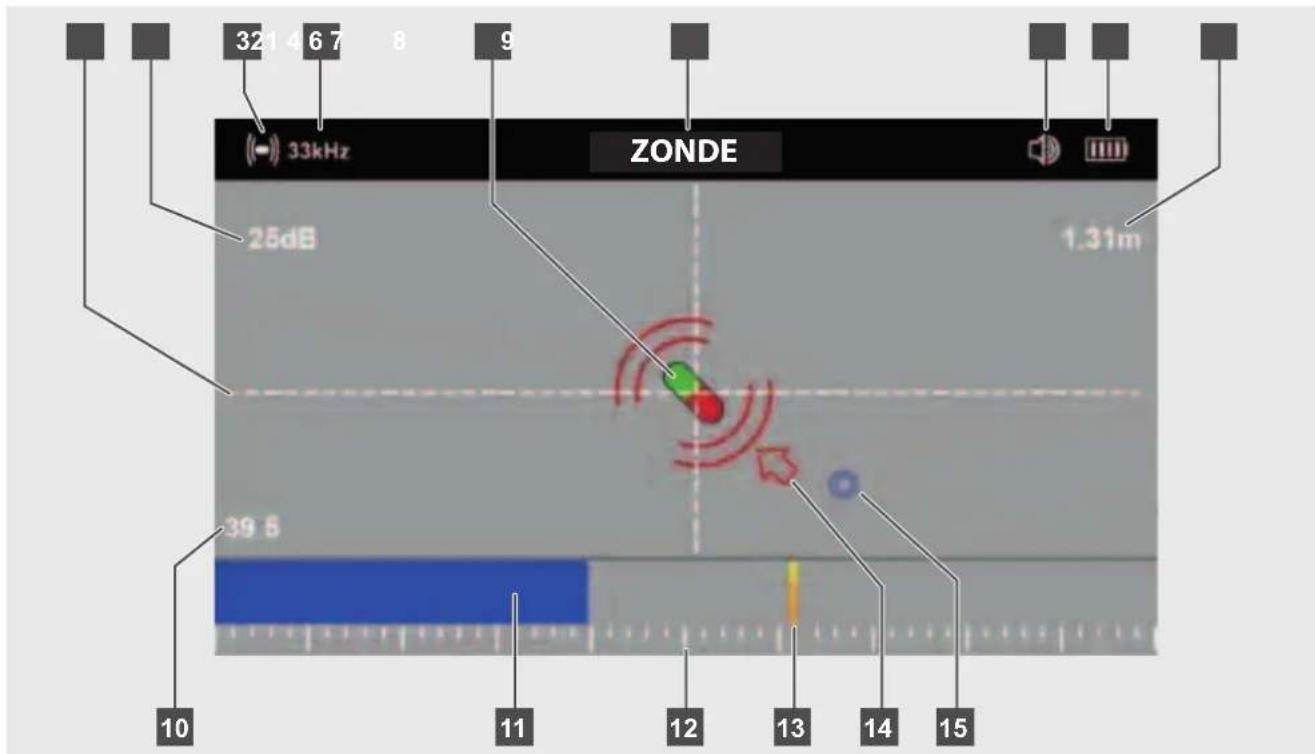

6.2 Zondes lokalizēšanas izvēlnes lapa

321 4 6 7 8 9 33kHz ZONDE 25dB 1.31m 39 8 10 11 12 13 14 15

1 Optiskais tēmēklis

2 Pastiprinājuma iestatījums, tiek mērīts dB

3 Zondes simbols

4 Aktīvā zondes frekvence

5 Zondes indikators

6 Zondes darba režima displejs

7 Skalruna skalums

8 Akumulatora uzlādes stāvoklis

9 Dzilums līdz zondei

10 Slokšņu līmeņa indikatora procentuālais daudzums

11 Maksimālā norāde slokšņu līmeņa indikatorā

12 Maksimālā norāde uz skalas

13 Pēdējā maksimālā norāde

14 Zondes virziena bultina

15 Zondes priekšējais vai aizmugurējais nulles punkts

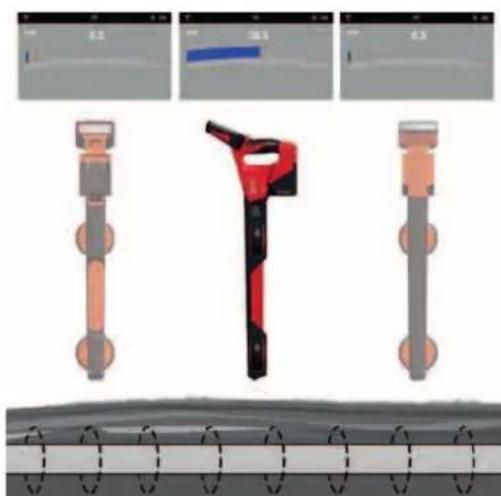

6.3 Zondes signāls

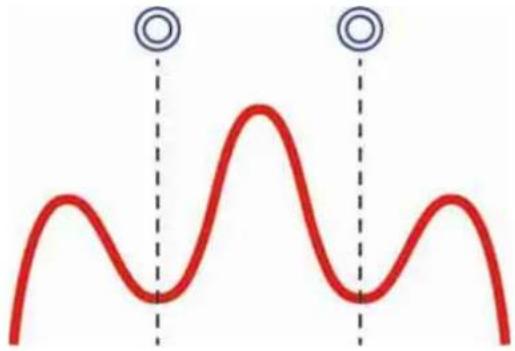

Zonde nosūta atrašanās vietas signālu ar augstāko punktu līknē un diviem nulles punktiem līknes labajā un kreisajā pusē (priekšējais vai aizmugurējais nulles punkts). Jo dzilāk atrodas zonde, jo lielāks ir atstatums starp šiem diviem nulles punktiem.

LOKATORA displejā augstākais punkts līknē un nulles punkti tiek parādīti šādi:

Kad lietotājs no jebkura virziena tuvojas zondei, kabelu lokators saņem priekšējā vai aizmugurējā nulles punkta atrašanās vietu. Nulles lokalizācijas punktus identificē ar zilu dubultu apli ○.

Pēc nulles punkta parādās bultiņa ←, kas norāda zondes atrašanās vietas virzienu.

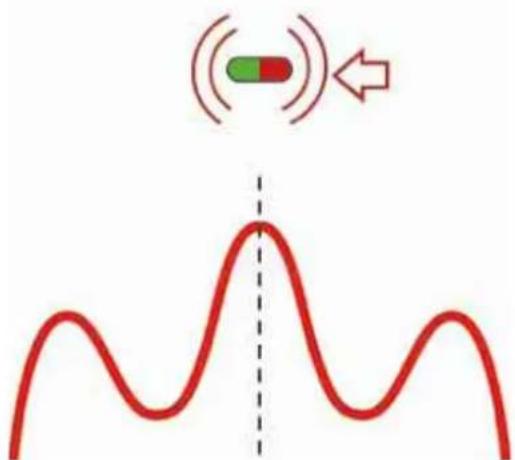

Kad lietotājs seko bultiņai ←, tiek sasniegta līknes augstākajā punkta atrašanās vieta, kur parādās zondes simbols.

Līknes augstākā punkta atrašanās vietas signāls

6.4 Iestatīt LOKATORĀ darbības režīmu un frekvenci

1. AR.

2.

1. Pärliecinieties, vai zondes frekvence sakrit ar BEZVADU MONITORA vai CAURULU INSPEKCIJAS lietotnes iestatito frekvenci.

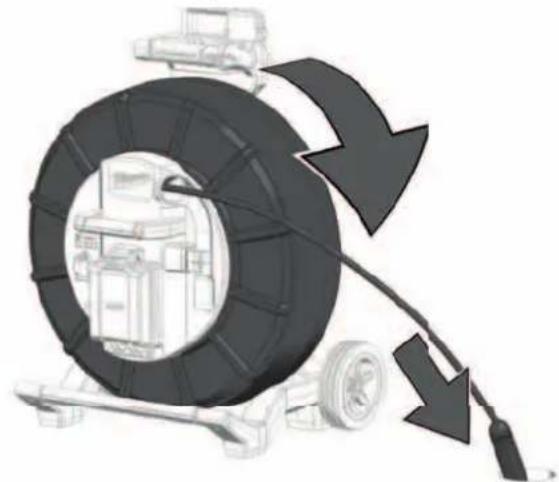

6.5 Zondes lokalizēšana

1. Aktivizējiet CAURULU INSPEKCIJAS SISTEMAS zondi (←), izmantojot BEZVADU MONITORU vai CAURULU INSPEKCIJAS lietotni.
2. Ievietojiet kabeļu lokatoru darbības režīmā zonde M un iestatiet to cauruļu inspekcijas sistēmas frekvencei.
3. lebīdiet kameras galvu caurulē un iestatiet skaitītāju ☐ uz nulli.

1. Bīdiet zondi caurulē 3 līdz 4 metru dzilumā.
2. Lēnām dodieties bultiņas virzienā.

1. Displejā parādās nulles punkta aplis, kas norāda nulles signāla pozīciju. Dodieties līdz šai vietai, līdz tā atrodas optiskajā tēmēklī.

1. Turpiniet doties lēnām bultiņas virzienā, līdz parādās zondes simbols. Turiet KABELU LOKATORU taisni un turpiniet doties uz zondes pusi, līdz tā atrodas optiskajā tēmēklī. KABELU LOKATORS tagad atrodas tieši virs zondes.

7.1 Pasīvā un aktīvā lokalizēšana

Aktīvs Pasīvs

Definīcija	Aktīvo atrašanu parasti izmanto, lai izsekotu un precīzi atrastu zem zemes aprakto cauruļvadu līniju.Aktīvajai atrašanai vienmēr ir nepieciešama zonde vai raidītājs.	Pasīvo atrašanu izmanto, lai atrastu nezināmas pazemes cauruļvadu līnijas, lai tās apietu.Nav piemērots noteiktu cauruļvadu identificēšanai vai izsekošanai.
Darbības režīmi ZondeKabelu izsekošana 33 kHz un 83 kHz		Strāvas signāli: 50/60 Hzradiosignāli: 15 kHz–27 kHz
Avots CAURUŁU INSPEKCIJAS SISTĒMABEZVADU MONITORS lietotneCAURUŁU INSPEKCIJAS lietotnezondes		līnijas signāli* – apraides un izplatīšanas tīkli radio signāli* – lielas jaudas un zemas frekvences (LF) apraides torņi.
Lietojuma joma Pazemes cauruļvadu līnijas izsekošana, identifi cēšana un precīza lokalizēšana.Kad nepieciešams veikt dziluma mērījumus.		Nezināmu pazemes cauruļvadu līniju meklēšana, kad nevar izmantot pārraides signālu.Nelieli, vietēji rakšanas darbi (piem., B. Žoga statņa vai ceļa zīmes uzstādīšana).Pēdējā pārbaude pirms rakšanas darbiem.

* Pazemes caurules un kabeli darbojas kā antenas, kas atstaro signālus.
Radiosignāli pārvar lielākus attālumus, ja abi padeves caurulvadu līniju gali ir iezemēti.

Pirms rakšanas vienmēr vēlreiz pārbaudiet teritoriju un ievērojiet visus vietējos, regionālos un valsts noteikumus, kā arī uznēmuma iekšējos veselības un drošības noteikumus.

7.2 Zemējuma stienis

Zemējuma stienis vienmēr jālieto gadījumā, ja bīdāmo kabelim sekojat ar funkciju “Kabelu izsekošana”. SMART HUB jāiezemē, lai noslēgtu strāvas kontūru un nodrošinātu labu atrašanās vietas signāla pārraidi. SMART HUB iezemēšanai izmantojiet piegādes komplektā iekļauto zemējuma kabeli un zemējuma stieni.

7.3 Izmantojiet apraides signālu

Izmantojot "Milwaukee" BEZVADU MONITORA vai CAURUŁU INSPEKCIJAS lietotni:

- Atlasiet KABELU IZSEKOSANA 📄 un nospiediet navigācijas riteni.

UZ KABELU LOKATORA:

- Atlasiet vēlamo frekvenci — 33 kHz vai 83 kHz KABELU IZSEKOŠANAI.

33kHz	FREKVENTES
	512 Hz
	640 Hz
	33 kHz
	33 kHz
	83 kHz
	50 Hz
	60 Hz
A	RF

83kHz	FREKVENTES
(--)	512 Hz
	640 Hz
	33 kHz
000	33 kHz
	83 kHz
	50 Hz
	60 Hz
A	RF

7.4 Izvēlnes lapa KABELU IZSEKOŠANA

21 3 4 65 33kHz KABELU IZSEKOŠANA 25dB 38.5 1.31m 7 8 9

1 Joslu diagramma (parāda signāla stiprumu (5))
2 Pastiprinājuma iestatījums, tiek mērīts dB
3 Aktīvā bīdāmo kabela frekvence
4 Pašlaik iestatītais LOKATORA darbības režīms

5 Signāla stiprums (norāda joslu diagrammas vērtību (1))

6 Dziluma inform.

7 Joslu diagrammas skala

8 Izlīdzināšanas indikators

9 Pēdējā maksimālā norāde

KABELU LOKATORS atrod signāla maksimālās norādes. Antenas konfigurācija nodrošina maksimālu signāla reakciju, kad ierīce atrodas tieši virs zondes vai bīdāmo kabeļa. Signāla stiprums (5) un joslu diagramma (1) uzrāda maksimālās vērtības (virsotnes) LOKATORA displejā.

Pēdējā maksimālā norāde (9) tiek parādīta kā atskaites vērtība pirms joslu diagrammas un signāla stipruma samazināšanās.

Kad ierīce ir precīzi izlīdzināta ar bīdāmo kabeļa virzienu, izlīdzināšanas indikators (8) klūst zils.

Signāla stiprums (5) un joslu diagramma (1) sasniedz maksimumu, kad ierīce atrodas tieši uz cauru|vadu līnijas.

18.5 38.5 18.5

7.5 Bīdāmo kabeļa izsekošana

1. Ieslēdziet vietrādi un nospiediet pogu M, lai izvēlētos darbības režīmu KABELU IZSEKOŠANA un frekvenci, kas iestatīta “Milwaukee” BEZVADU MONITORA vai CAURULU INSPEKCIJAS lietotnē. Izlīdzināšanas indikators – ja ir pieejams atrašanās vietas signāls, izlīdzināšanas indikatora rādītājs izlīdzinās paralēli izvietotajam bīdāmo kabelim. Tādējādi lietotājs zina, kurā virzienā novietots bīdāmo kabelis.
2. bīdāmo kabeļa izlīdzināšanas noteikšana – ja izlīdzināšanas indikatora rādītājs ir paralēls LOKATORA kātam, tas atbilst virzienam, kādā virzās bīdāmais kabelis.

Ja kabelu lokators ir izlīdzināts paralēli bīdāmajam kabelim, līdzināšanas indikatora baltais fons klūst zils.

Bīdiet un pagrieziet KABELU LOKATORU ap savu asi, vērojot orientācijas indikatoru. Ja ierīces kāts ir izlīdzināts ar bīdāmo kabeli, izlīdzināšanas indikators mirgo un pēc tam klūst zils.

Bīdiet un pagrieziet kabeļu lokatoru ap savu asi, vērojot orientācijas indikatoru.

1. Pēc tam ar taustiņu ▼▲ augstāk vai zemāk noregulējiet mērierīci par aptuveni 50%.

2. Turiet KABELU LOKATORU vertikāli un izlīdziniet to paralēli bīdāmo kabelim. Pēc tam nedaudz pārvietojiet pa labi. Kad joslu diagramma palielinās, virzieties pretī bīdāmo kabelim. Kad joslu diagramma samazinās, virzieties prom no bīdāmo kabela.

Pārvietojiet kabeļu lokatoru no labās uz kreiso pusi un pievērsiet uzmanību maksimālajai joslu diagrammas novirzei.

1. Virzieties pret bīdāmo kabelim, līdz saņemat maksimālo signālu. Jutīgums var būt jāsamazina, lai joslu diagramma būtu skalā. Tā nav klūda. Ja iespējams, turiet KABELU LOKATORU vertikāli un izvairieties no svārstīgām kustībām, jo tās radīs klūdainu mērijumu rezultātu.

38.5 21dB 1.21ns

Kad esat tieši virs bīdāmo kabeļa, joslu diagramma sasniedz maksimālo novirzi (maksimumu). Orientācijas indikators klūst zils, bet bīdāmo kabeļa virzienu norāda balts rādītājs.

1. Pārvietojiet kabeļu lokatoru no kreisās puses uz labo pusi, lai noteiktu maksimālā signāla pozīciju. Jums palīdzēs pēdējās līknes virsotne.

8 PASĪVĀ MEKLĒŠANA – ENERGIJAS UN RADIOSIGNĀLI

8.1 Kas ir pasīvā meklēšana?

Pasīvā meklēšana attiecas uz “dabisku” signālu noteikšanas procesu, kad tie tiek atstaroti no cauruļvadu līnijām un kabeliem. Parasti tie tiek iedalīti divās kategorijās: Energijas un radio signāli:

Pasīvo avotu atrašanās vietas signāli:

Šiem signāliem ir 50/60 Hz frekvence, un tos ĝenerē strāvas kabeli. Kad elektrisko energiju izplata pa elektrotīklu, daļa energijas caur zemi atgriežas elektrostacijā. Šīs klainojošās strāvas var pāriet uz caurulēm un kabeliem, kā arī radīt energijas signālus. Nemiet vērā, ka, lai saņemtu uztveramu signālu, ir jābūt plūstošai elektriskajai strāvai. Piemēram, kabelis, kas netiek izmantots, nerada izmērāmu signālu. Arī labi sabalansēts kabelis, kurā vienāds strāvas daudzums plūst dzīvā un neitrālā līnijā, var neradīt signālu. Tomēr praksē tas notiek reti, jo lielākā daļa kabelu izstaro viegli izmērāmu signālu.

Radiosignāli

Šos signālus rada zemfrekvences radioraidītāji, piemēram, tie, kurus izmanto sakaru pārraidei un radiopārraidei. Ja šie signāli škērso garu līniju, piemēram, cauruli vai kabeli, signāli tiek reemitēti. Šie reemitētie signāli tiek atpazīti RF režīmā.

8.2 Strāvas vai radiosignālu atrašana

1. Ieslēdziet KABELU LOKATORU un nospiediet taustiņu M, lai izvēlētos darbības režīmu PASIVS VAI RF.

00Hz PASiVS 25u61 38.5 1.21ms

1. Turiet KABELU LOKATORU vertikāli un pēc iespējas tālāk no kabeliem vai caurulēm.

2. Iestatiet jutību ar taustīniem▼▲, kad joslu diagrammas displejā tikko sāk parādīties. levērojiet, ka līnijas virziena indikatora funkcija nav pieejama režīmiem Strāva vai Radio.

NORÃDE.

Nemiet vērā, ka skaļrunī nebūs skaņas, kamēr skaitītāja rādījums nepārsniegs aptuveni 10% no pilnas skalas.

1. Turot KABELU LOKATORU vertikāli, ejiet pa pārbaudāmo zonu, ko vēlaties pārbaudīt. Vienmēr izlīdziniet ierīci iešanas virzienā (skat. attēlu augšā).

00Hz PASiVS 25dB 38.5 1.21m

1. Turpiniet iet pa visu režga teritoriju.

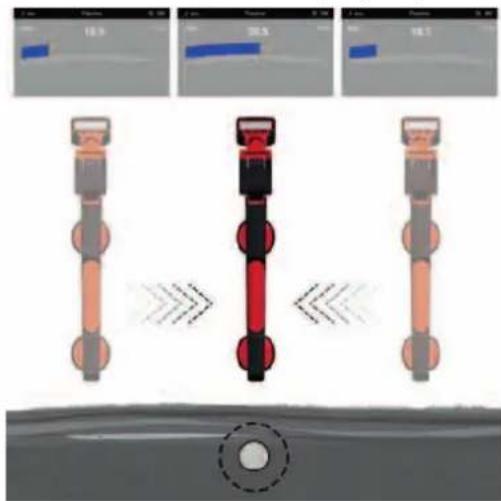

2. Ja rādījums sāk palielināties, lēnām pārvietojiet kabelu lokatoru no kreisās uz labo pusi, lai noteiktu maksimālo novirzi. Izmantojiet pēdējās liknes maksimuma rādījumu, lai noteiktu pareizo pozīciju.

Pārvietojiet kabeļu lokatoru no labās uz kreiso pusi un pievērsiet uzmanību maksimālajai joslu diagrammas novirzei.

1. Lai iegūtu maksimālu signālu, pagrieziet KABELU LOKATORU pa savu asi. KABELU LOKATORS tagad atrodas tieši pāri līnijai un ar indikatoru uz līnijas.

2. Orientāciju var arī noteikt, pagriežot kabelu lokatoru, līdz signāls klūst vājāks. Šajā gadījumā indikators novietojas paralēli kabelim/caurulei.

3. Turpiniet regulāros intervālos noteikt līnijas pozīciju, līdz tās virziens ir zināms caur mērkzonu.

9 APARĀTPROGRAMMATŪRAS ATJAUNINĀJUMI

Pirms atjaunināt sistēmu, atveriet izvēlni IESTATIJUMI → PAR un pierakstiet faktisko programmatūras versiju. Lai iegūtu programmaparatūras atjauninājumus, izmantojiet mūsu vietni https://www.milwaukeetool.eu/.

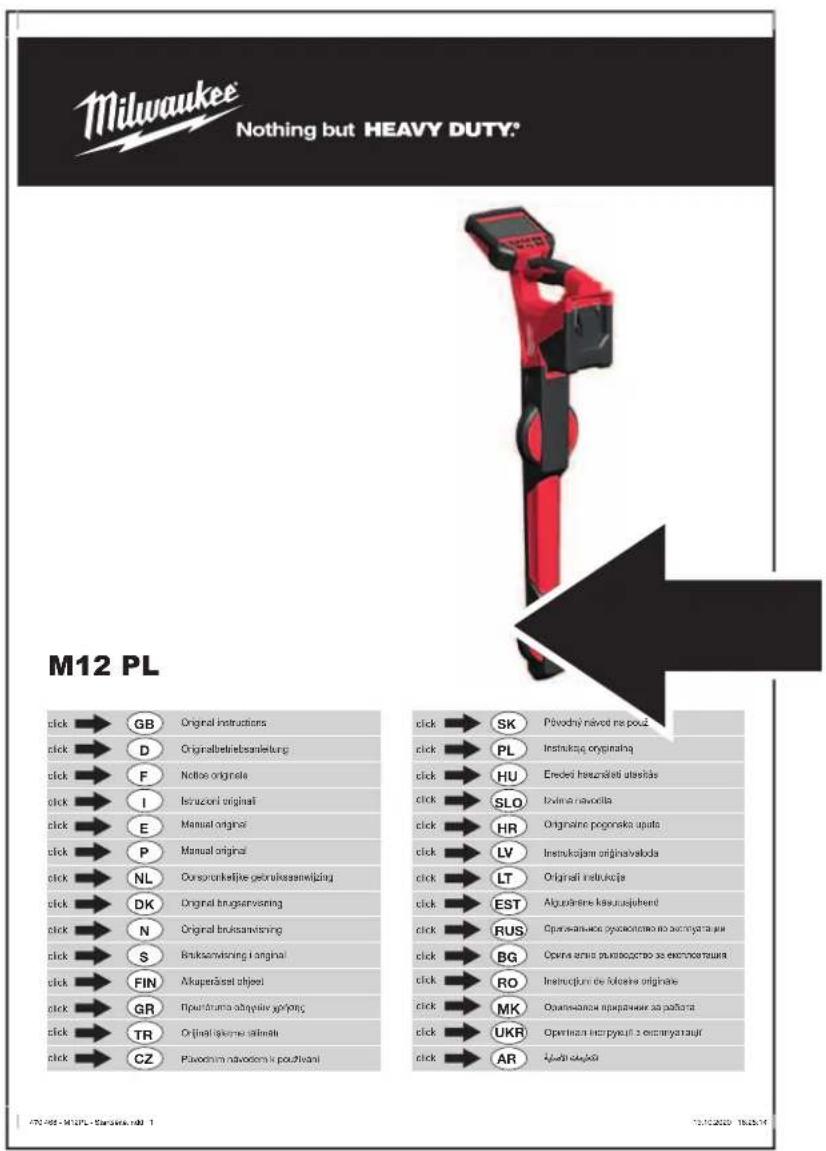

Milwaukee Nothing but HEAVY DUTY. M12 PL click → GB Original instructions click → D Originalbetriebsanleitung click → F Notlist originals click → I Istruceni originali click → E Manual original click → P Manual original click → NL Oursvorkeljive genuksaswijding click → DK Original brugsanstning click → N Original brugsanstning click → S Brugsanstning i anginal click → FIN Akuperdost objekt click → GR Pratutruna abnyaliy spiyag click → TR Original tijekne sialnali click → CZ Plavodini naivodini k poukivani click → SK Pihvodni naved ne poud click → PL Instrukcji originating click → HU Encedi heuznieli atestias click → SLO Tohini ravocila click → HR Originaine pogorska upita click → LV Instrukcjiane originarvalda click → LT Originati instrukcja click → EST Alquidene kuseusajehend click → RUS Оротивальке рукоалника на воступата ви click → BG Оротна арти рукоадство за експоставки click → RO Instrukcji un de folste originale click → MK Осипналки приравни за ройата click → UKR Оротина инструдаці з овигуратаціј click → AR Ужелі стябілі

click

ATC-468-M12PL-SheSera.mdd 1

12.10.2020 18:25:14

TURINYS

1 Bendrieji nurodymai 2
