ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HPM-01 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Υδραυλικό τρυπάνι
Μοντέλο	MSW-HPM-01
Μέγιοτηχωρητικότητα εξό δου [τόνοι]	8
Εύρος διάτρηοης υεδιάμετρο [mm]	22-60
Διαστάσεις (Πλάτος x Μήκος x ́Υψος) [mm]	170x405x170
Βάρος [kg]	5,3

Σκοπός

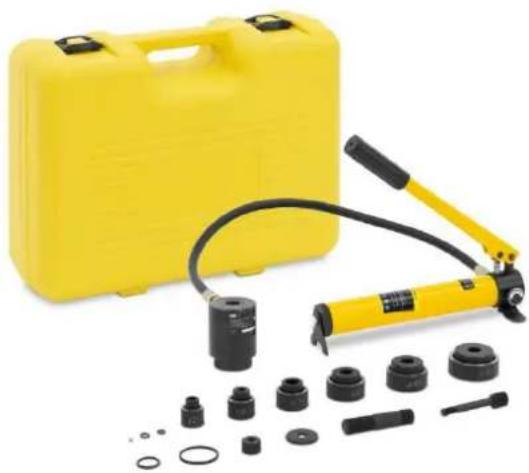

Το προϊόν είναι ένα εργαλείο που χρησιμοποιείται για την κατασκευή οπών σε μεταλλικό φύλλο με πάχος κάτω από 3 mm.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση του προϊόντος.

Ο δ η γίες λ ει το υ γίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Απαγορεύεται η πίεση χωρίς φορτίο χωρίς την τοποθέτηση καλουπιού.

Διαδικασίες γενικά

1. Προετοιμασία: Ξεκινήστε ανοίγοντας μια οπή οδηγού 11,5 mm στο τεμάχιο εργασίας χρησιμοποιώντας ένα ηλεκτρικό τρυπάνι χειρός.
2. Συναρμολόγηση: Εισαγάγετε τη ράβδο έλξης του εμβόλου στο σπείρωμα της βίδας του κυλίνδρου του εμβόλου. Στερεώστε τη ροδέλα στη ράβδο έλξης και τοποθετήστε τη στη μήτρα κοιλότητας. Τεντώστε τη ράβδο έλξης του εμβόλου στην οπή οδηγού και ασφαλίστε τη μήτρα κοιλότητας στρίβοντάς την, διασφαλίζοντας ότι η λεπίδα της μήτρας κοιλότητας έρχεται σε στενή επαφή με την επιφάνεια που πρόκειται να επεξεργαστεί. Σε αυτό το σημείο, η κυρτή μήτρα, το τεμάχιο εργασίας και η μήτρα κοιλότητας είναι σταθερά στερεωμένα.
3. Λειτουργία: Κλείστε τη βαλβίδα διαρροής περιστρέφοντάς την δεξιόστροφα. Στη συνέχεια, πατήστε επανειλημμένα τη λαβή ανύψωσης για να ενεργοποιήσετε την αντλία εμβόλου, η οποία αυξάνει την πίεση λαδιού. Αυτό δημιουργεί μια δύναμη διάτμησης μεταξύ της κυρτής και της κοιλότητας μήτρας, κόβοντας το τεμάχιο εργασίας.
4. Εκφόρτωση: Μόλις ολοκληρωθεί η οπή, χαλαρώστε τη βαλβίδα διαρροής στρέφοντάς την αριστερόστροφα για να απελευθερωθεί η πίεση λαδιού.
5. Καθαρισμός: Αφαιρέστε την κυρτή μήτρα, καθαρίστε τυχόν υπολείμματα από τη μήτρα κοιλότητας και σκουπίστε τη μήτρα.

Ρύθμιση και λειτουργία

1. Αφαιρέστε τα καπάκια σκόνης από τους ζεύκτες, συνδέστε τον εύκαμπτο σωλήνα στο έμβολο και στην αντλία. Περάστε τα καπάκια σκόνης μεταξύ τους.

ΣΗΜΕΙΩΜΑ Σφίξτε τελείως τους ζεύκτες με το χέρι μέχρι να δεσμευτούν όλα τα σπειρώματα. Μη χρησιμοποιείτε εργαλεία.

1. Επιλέξτε τη διάτρηση, τη μήτρα και τραβήξτε το καρφί που θα κάνει το κατάλληλο μέγεθος τρύπας.

2. Προσδιορίστε και σημειώστε την ακριβή θέση για την τρύπα. Χρησιμοποιώντας ένα τρυπάνι που είναι ελαφρώς μεγαλύτερο από το μπουλόνι έλξης, ανοίξτε μια τρύπα. Αυτή είναι η πιλοτική τρύπα.

ΣΗΜΕΙΩΜΑ Για διάτρηση και μήτρα με μια κεντρική οπή 3/8", περάστε το μπουλόνι έλξης του προσαρμογέα 3/8" στο άκρο του άξονα του εμβόλου. Για διάτρηση και μήτρα με μια κεντρική οπή 1-1/8", περάστε το χιτώνιο της βίδας στον άξονα του εμβόλου.

1. Περάστε εντελώς τον άξονα του εμβόλου 3/4" στο έμβολο. Ανατρέξτε στην εικόνα.

2. Τοποθετήστε αποστάτες όπως χρειάζεται. Ανατρέξτε στις εικόνες αυτής της σελίδας.

3. Σύρετε τη μήτρα πάνω από το καρφί έλξης με το ανοιχτό άκρο της μήτρας στραμμένο μακριά από το κριάρι.

4. Εισαγάγετε το καρφί έλξης μέσα από την οπή πιλότου.

1. Γροθιά

2. Καλούπι

3. Στήριγμα προσαρμογέα 3/8"

4. Αραιώνων

5. Υλικό

6. Maviki 1-1/8".

7. 3/4" Draw Stud

8. Εμβολο

9. Ολοκληρωμένη συναρμολόγηση

10. Περάστε τη διάτρηση πάνω στο καρφί έλξης με τις επιφάνειες κοπής της διάτρησης στραμμένες προς το υλικό. Σφίξτε τη διάτρηση με το χέρι μέχρι να σφίξουν οι αποστάτες, το καλούπι, το υλικό και η διάτρηση.

ΣΗΜΕΙΩΜΑ Όλα τα νήματα διάτρησης πρέπει να εμπλέκονται από τα νήματα των καρφιών έλξης. Εάν κάποιο από τα νήματα διάτρησης δεν έχει εμπλακεί, αποσυναρμολογήστε τη διάταξη, αφαιρέστε έναν από τους αποστάτες και επανασυναρμολογήστε τη διάταξη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη λειτουργείτε την αντλία μετά τη διακοπή της κίνησης του εμβόλου. Η συνέχιση της λειτουργίας του μοχλού της αντλίας μετά τη διακοπή της λειτουργίας του εμβόλου θα προκαλέσει βλάβη στο έμβολο.

Εάν το έμβολο σταματήσει πριν ολοκληρωθεί η τρύπα, σταματήστε την άντληση. Ελέγξτε ότι η ρύθμιση είναι σωστή και ότι δεν έχετε υπερβεί τη χωρητικότητα του εργαλείου. Ανατρέξτε στις οδηγίες εγκατάστασης. Εάν είναι απαραίτητο, αποσυναρμολογήστε τη διάταξη και προσθέστε ένα διαχωριστικό.

1. Ενεργοποιήστε την αντλία. Για συγκεκριμένες οδηγίες, ανατρέξτε στο εγχειρίδιο λειτουργίας που παρέχεται με την αντλία. Υποστηρίξτε το βάρος του εμβόλου κατά τη λειτουργία της αντλίας. Αυτό θα αποτρέψει την πτώση του κριού όταν ολοκληρωθεί η διάτρηση.

2. Ελευθερώστε την πίεση στην αντλία.

Εικονογράφησηγιααναφορά

ΠΡΟΣΟΧΗ

• Μην χτυπάτε κανένα μέρος του εργαλείου, καθώς αυτό μπορεί να είναι επικίνδυνο για τον χειριστή.
  • Mην κρατάτε τον εύκαμπτο σωλήνα όταν είναι υπό πίεση.

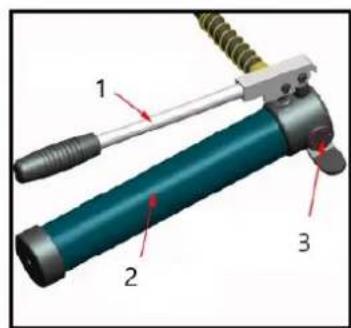

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

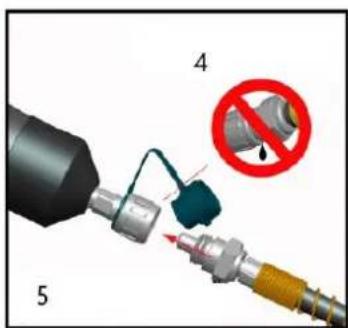

- Ο ζεύκτης μπορεί να συνδέσει την αντλία με άλλο εργαλείο γρήγορα και εύκολα. Ο αρσενικός και ο θηλυκός σύνδεσμος πρέπει να συνδεθούν καλά, διαφορετικά μπορεί να βλάψει τον χειριστή.

- Αντλώντας τη λαβή απαλά για να κάνετε το λάδι να ρέει ομαλά, διαφορετικά θα καταστρέψετε το υδραυλικό σύστημα.

1 2 3

4 5

1

7 6

III

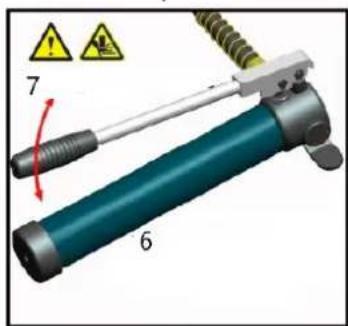

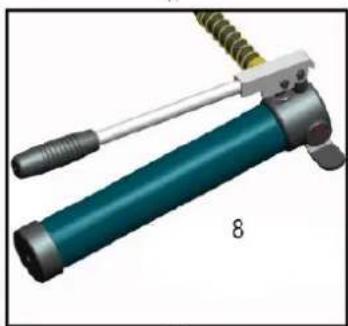

1. E v ε ρ γ ἡ λ α β ἡ

2. Δεξαμενή πετρελαίου

3. Απελευθερώστετην πίεσηχειροκίνητα

4. Πάρτεοχετικόαντικε[μενο

5. Συν δέστε τον ζεύκτη στη σχισμένη κεφαλή εργασίας

6. Πριν τη λειτουργία, περιστρέψτετη βίδα περιστροφ

$$ \acute {\eta} \varsigma \sigma \phi \iota x \tau \acute {\alpha} \delta \varepsilon \xi \iota \acute {o} \sigma \tau \rho o \phi a $$

1. Άν τ λ η σ η τ ης λ α β ἡς

2. Αφού ολοκληρώσετε έναν κύκλο, χαλαρώστε τη βίδα περιστροφής για να απελευθερωθεί η πίεση.

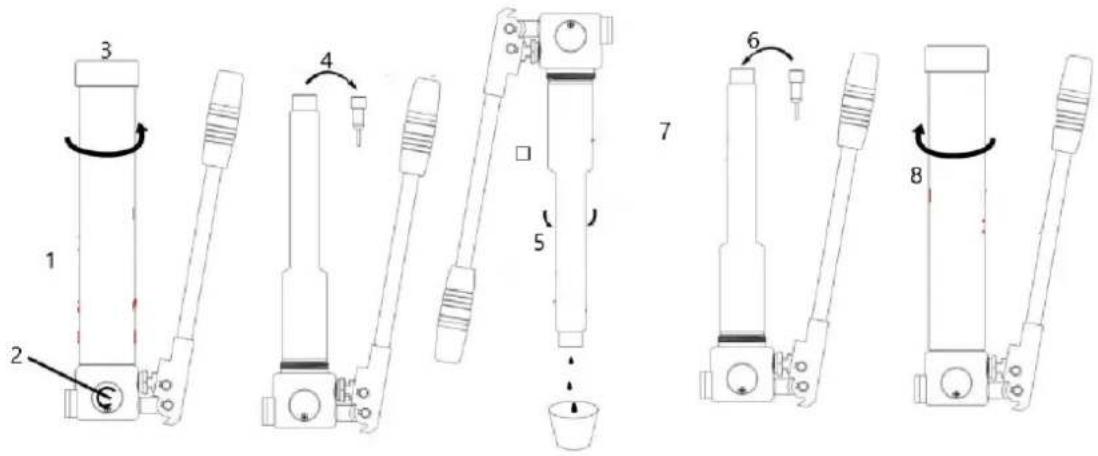

Προσθήκη υδραυλικού λαδιού

1. Στερεώνεται στη μέγγενη του πάγκου κατακόρυφα

2. Περιστρέψτε τη βίδα περιστροφής για να απελευθερώσετε την πίεση

3. Έξω η λαβή της αντλίας περιστροφής

4. Βγάλτε την πρίζα

5. Αποστράγγιση χρησιμοποιημένων λιπαντικών

6. Γέμισμα καθαρού υδραυλικού λαδιού

7. Εξαερώστε τον αέρα και τοποθετήστε την τάπα λαδιού

8. Πίσω λαβή αντλίας περιστροφής

Συντήρηση

ΠΡΟΕΙ ΔΟΠΟΙΗΣΗ Οκατεστραμμένος εξοπλισμός μ πορείνα προκαλέσειοοβαρόπροοωπικότραυματ ισμό. Μη χρησιμοποιείτε κατεστραμμένο εξοπλ ισμό. Εάν παρατηρήσετεμη φυσιολογικόθόρυβοή κραδασμούς, διορθώστετοπρόβλημαπρινχρησι μοποιήσετεπεραιτέρωτονεξοπλισμό.

ΣΗΜΕΙΩΜΑ Η σκόνη ή ο αέρας στο εσωτερικό του εργαλείου μπορεί να καταστρέψουν το κιτ στεγανοποίησης, προκαλώντας απώλεια λειτουργικότητας του εργαλείου. Κατά την αλλαγή του λαδιού, βεβαιωθείτε ότι το λάδι είναι καθαρό και απαλλαγμένο από σκόνη. Αφήστε λίγο χρόνο για να αποστραγγιστεί πλήρως το λάδι από το σωλήνα πριν τοποθετήσετε την τάπα λαδιού.

1. Πριν από κάθε χρήση, επιθεωρήστε τη γενική κατάσταση του εργαλείου. Ελέγξτε εάν ο συζεύκτης είναι καθαρός. Ελέγξτε για χαλαρές βίδες, κακή ευθυγράμμιση ή πρόσδεση κινητών μερών, ραγισμένα ή σπασμένα μέρη ή οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει την ασφαλή λειτουργία του.

2. Μετά τη χρήση, καθαρίστε τις εξωτερικές επιφάνειες του εργαλείου με καθαρό, υγρό, αλείψτε το αντισκωριακό λάδι στη μεταλλική επιφάνεια του εργαλείου και τις μήτρες για να αποφύγετε τη σκουριά. Αποθηκεύστε το εργαλείο σε στεγνό περιβάλλον. Ο ζεύκτης πρέπει να καλύπτεται έγκαιρα από το καπάκι, διαφορετικά η σκόνη θα εισχωρήσει και θα μολύνει το λάδι.

3. Το σέρβις στο εργαλείο πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό σέρβις.

4. Για να παρατείνετε τη διάρκεια ζωής του εργαλείου, αλλάξτε το λάδι ανά έτος. Βεβαιωθείτε ότι το λάδι έχει φιλτραριστεί με φίλτρο 120 mesh ή πάνω από 30μm. Στο μεταξύ αποφύγετε τη σκόνη στο δοχείο λαδιού.

5. Μετά από πολύωρη χρήση, τα κιτ στεγανοποίησης θα καταστραφούν, εάν υπάρχει διαρροή επικοινωνήστε με τον κατασκευαστή ή/και τον διανομέα για να αλλάξετε τα κιτ στεγανοποίησης.

Ανταλλακτικά(γιααναφορά)

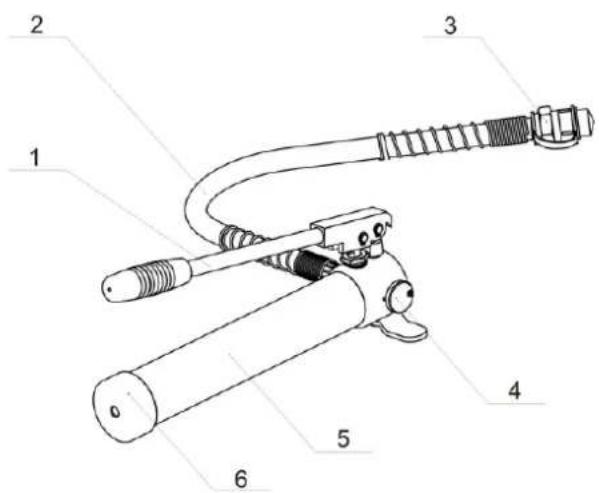

Οχι.1	Ονομα Λειτουργία
	ενεργή λαβή	για λειτουργία
2	μανίκα	για τη μεταφορά λαδιού
3	συνδέων	για σύνδεση με κεφαλή εργασίας
4	Περιστρέψτετη βίδα	για την εκτόνωση της πίεσης
5	Σώμα αντλίας	για την αποθήκευση λαδιού
6	Βιδωτόκαπάκι	για την κάλυψη του σωλήνα λαδιού για τηναποφυγή διαρροής λαδιού
