Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	Escavadeira hidráulica
Modelo	RSU-HPM-01
Capacidade máxima de saída [tonelada]	8
Faixa de perfuração em diâmetro [mm]	22-60
Dimensões (Largura x Comprimento x Altura) [mm]	170x405x170
Peso [kg]	5,3

Propósito

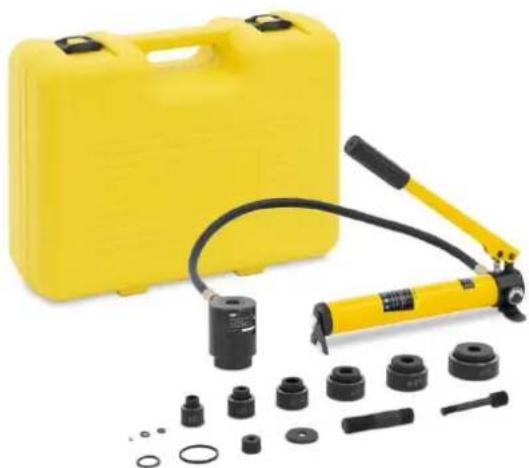

O produto é uma ferramenta utilizada para fazer furos em chapas metálicas com espessura inferior a 3 mm.

O usuário é responsável por quaisquer danos resultantes do uso não intencional do produto.

Instruções de operação

AVISO

É proibida a prensagem sem carga sem a instalação da matriz.

Procedimentos em geral

1. Preparação: Comece perfurando um furo guia de 11,5 mm na peça de trabalho usando uma furadeira elétrica manual.

2. Montagem: Insira a haste de tração do pistão na rosca do cilindro do pistão. Fixe a arruela na haste de tração e coloque-a na cavidade da matriz. Estique a haste de tração do pistão no furo guia e prenda a matriz da cavidade torcendo-a, garantindo que a lâmina da matriz da cavidade entre em contato firme com a superfície a ser processada. Neste ponto, a matriz convexa, a peça de trabalho e a matriz de cavidade estão firmemente fixadas.

3. Operação: Feche a válvula de vazamento girando-a no sentido horário. Em seguida, pressione repetidamente a alavanca de elevação para ativar a bomba de êmbolo, o que aumenta a pressão do óleo. Isso gera uma força de cisalhamento entre as matrizes convexas e de cavidade, cortando a peça de trabalho.
4. Descarregamento: Após a conclusão do furo, solte a válvula de vazamento girando-a no sentido anti-horário para liberar a pressão do óleo.
5. Limpeza: Remova a matriz convexa, limpe qualquer resíduo da matriz da cavidade e limpe o molde.

Configuração e operação

1. Remova as tampas de proteção contra poeira dos acopladores; conecte a mangueira ao cilindro e à bomba. Enrosque as tampas contra poeira.

OBSERVAÇÃO Aperte os acopladores completamente com a mão até que todas as roscas estejam encaixadas. Não utilize ferramentas.

1. Seleccione o punção, a matriz e o pino de tração que farão o furo do tamanho apropriado.
2. Determine e marque o local exato do furo. Usando uma broca um pouco maior que o pino de fixação, faça um furo. Este é o furo piloto.

OBSERVAÇÃO Para um punção e matriz com um furo central de 3/8", rosqueie o pino adaptador de 3/8" na extremidade do eixo do pistão. Para um punção e matriz com um furo central de 1-1/8", rosqueie a luva do parafuso no eixo do pistão.

1. Rosqueie o eixo do pistão de 3/4" completamente no cilindro. Consulte a ilustração.
2. Instale espaçadores conforme necessário. Consulte as ilustrações nesta página.
3. Deslize a matriz sobre o pino de tração com a extremidade aberta da matriz voltada para longe do cilindro.
4. Insira o pino de tração através do furo piloto.

1. Soco

2. Morrer

3. Adaptador de pino de encaixe de 3/8"

4. Espaçador

5. Material

6. Manga de 1-1/8"

7. Pino de encaixe de 3/4"

8. Bater

9. Montagem concluída

10. Enrosque o punção no pino de tração com as superfícies de corte do punção voltadas para o material. Aperte o punção manualmente até que os espaçadores, a matriz, o material e o punção estejam firmes.

OBSERVAÇÃO Todas as roscas do punção devem ser engatadas pelas roscas do pino de tração. Se alguma das roscas do punção não estiver encaixada, desmonte o conjunto, remova um dos espaçadores e monte novamente o conjunto.

AVISO

Não opere a bomba após o movimento do cilindro parar. Continuar a operar a alavanca da bomba depois que o cilindro parar danificará o cilindro.

Se o aríte parar antes que o furo esteja completo, pare de bombear. Verifique se a configuração está correta e se você não excedeu a capacidade da ferramenta. Consulte as instruções de configuração. Se necessário, desmonte a configuração e adicione um espaçador.

1. Ative a bomba. Para obter instruções específicas, consulte o manual de operação fornecido com a bomba. Suportar o peso do cilindro ao operar a bomba. Isso evitará que o aríete caia quando o soco estiver concluído.

2. Libere a pressão na bomba.

Ilustração para referência

CUIDADO

• Não bata em nenhuma parte da ferramenta, pois isso pode ser perigoso para o operador.
• Não segure a mangueira quando ela estiver sob pressão.

AVISO

• O acoplador pode conectar a bomba a outras ferramentas de forma rápida e fácil. O acoplador macho e fêmea devem se conectar bem, caso contrário, pode causar ferimentos ao operador.
• Bombeie a alavanca suavemente para que o óleo flua suavemente, caso contrário, isso danificará o sistema hidráulico.

1 2 3

4 5

1

7 6

|||

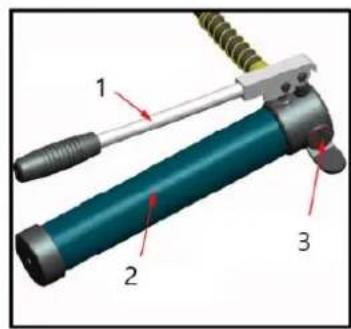

1. Alça ativa

2. Reservatório de óleo

3. Liberar pressão manualmente

4. Pegue o item relevante

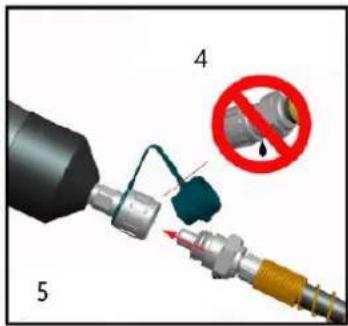

5. Conecte o acoplador ao cabeçote de trabalho dividido

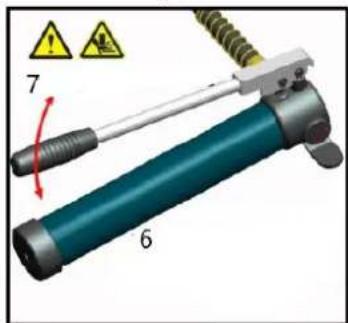

6. Antes de operar, gire o parafuso de rotação firmemente no sentido horário

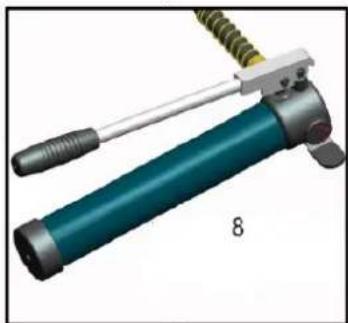

7. Bombeando a manivela

8. Após completar um ciclo, afrouxe o parafuso giratório para liberar a pressão.

1. Fixado em torno de bancada na vertical

2. Gire o parafuso para liberar a pressão

3. Girar a alavanca da bomba para fora

4. Retire o plugue

5. Drenagem de óleo residual

6. Enchendo óleo hidráulico limpo

7. Bujão de ar de exaustão e inserção de óleo

8. Girar a alavanca da bomba para trás

Manutenção

AVISO Equipamentos danificados podem causar ferimentos pessoais graves. Não utilize equipamentos danificados. Se você notar ruído ou vibração anormais, corrija o problema antes de usar o equipamento novamente.

OBSERVAÇÃO Poeira ou ar dentro da ferramenta podem danificar o kit de vedação, fazendo com que a ferramenta perca a funcionalidade. Ao trocar o óleo, certifique-se de que ele esteja limpo e livre de poeira. Deixe o óleo drenar completamente do tubo por algum tempo antes de inserir o bujão de óleo.

1. Antes de cada utilização, inspecione o estado geral da ferramenta. Verifique se o acoplador está limpo. Verifique se há parafusos soltos, desalinhamento ou travamento de peças móveis, peças rachadas ou quebradas ou qualquer outra condição que possa afetar sua operação segura.

2. Após o uso, limpe as superfícies externas da ferramenta com óleo limpo e úmido, espalhando-o na superfície metálica da ferramenta e nas matrizes para evitar ferrugem. Armazene a ferramenta em ambiente seco. O acoplador deve ser coberto pela tampa em tempo hábil, caso contrário, a poeira entrará e poluirá o óleo.

3. A manutenção da ferramenta deve ser feita somente por um técnico de manutenção qualificado.

4. Para prolongar a vida útil da ferramenta, troque o óleo anualmente. Certifique-se de que o óleo seja filtrado por uma rede de malha 120 ou por um filtro com mais de 30 µm. Enquanto isso, evite que a poeira entre no recipiente de óleo.
5. Após um longo período de uso, os kits de vedação serão danificados. Se houver vazamento, entre em contato com o fabricante e/ou distribuidor para trocar os kits de vedação.

Peças (para referência)

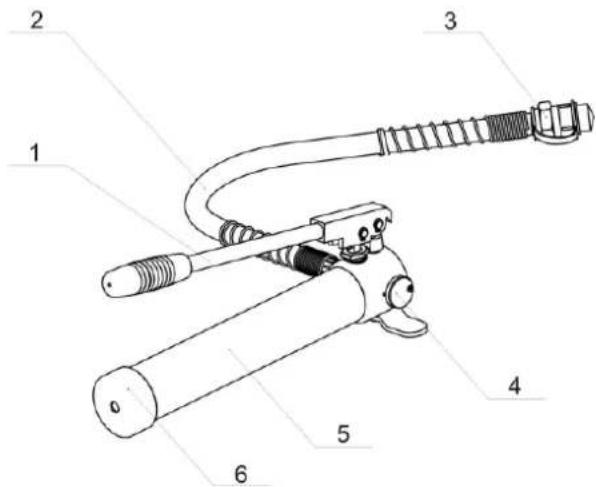

Não.	Nome	Função
1	alça ativa	para operação
2	mangueira	para transportar óleo
3	acoplador	para conectar com a cabeça de trabalho
4	Gire o parafuso	para liberar pressão
5	Corpo da bomba	para armazenar óleo
6	Tampa de rosca	para cobrir o tubo de óleo para evitar vazamento de óleo
