BRUKSANVISNING HPM-01 MSW

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Hydraulisk hullgraver
Modell	MSW-HPM-01
Kapasitet maks utgang [tonn]	8
Stanseområde i diameter [mm]	22-60
Dimensjoner (Bredde x Lengde x Høyde) [mm]	170 x 405 x 170
Vekt [kg]	5,3

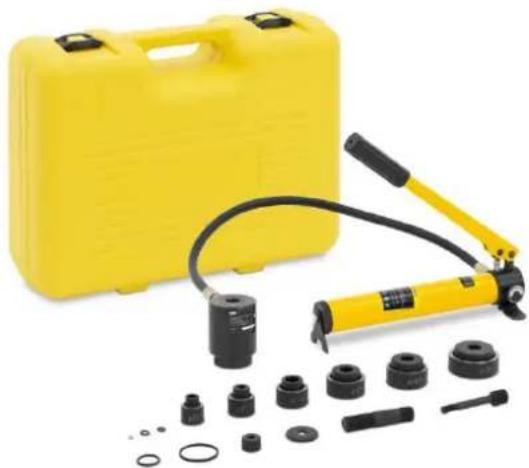

Hensikt

Produktet er et verktøy som brukes til å lage hull på metallplater med tykkelse under 3 mm.

Brukeren er ansvarlig for enhver skade som følge av utilsiktet bruk av produktet.

Bruksanvisning

ADVARSEL

Ulastpressing uten montering av dyse er forbudt.

Prosedyrer generelt

1. Forberedelse: Begynn med å bore et 11,5 mm føringshull i arbeidsstykket med en elektrisk håndbor.

2. Montering: Sett trekkstangen til stempelet inn i skrugjengen på stempelsylinderen. Fest skiven til trekkstangen og plasser den i hulromsdysen. Strekk stempeltrekkstangen inn i føringshullet og fest

hulromsdysen ved å vri den, og sørg for at bladet til hulromsdysen er i tett kontakt med overflaten som skal behandles. På dette tidspunktet er den konvekse formen, arbeidsstykket og hulromsformen godt festet.

1. Betjening: Steng overløpsventilen ved å dreie den med klokken. Trykk deretter gjentatte ganger på oppstigningshåndtaket for å aktivere stempelpumpen, noe som øker oljetrykket. Dette genererer en skjærkraft mellom de konvekse og hulromsformene, og skjærer gjennom arbeidsstykket.

2. Lossing: Når hullet er fullført, løsne overløpsventilen ved å vri den mot klokken for å slippe ut oljetrykket.

3. Rengjøring: Fjern den konvekse formen, fjern eventuelt avfallsmateriale fra hulromsformen, og tørk formen ren.

Oppsett og drift

1. Fjern støvhettene fra koblingene; fest slangen til sylinderen og til pumpen. Tre støvhettene sammen.

NOTE Stram koblingene helt for hånd til alle gjenger er i inngrep. Ikke bruk verktøy.

1. Velg stanse-, matris- og trekkstiften som vil lage riktig størrelse hull.

2. Bestem og merk den nøyaktige plasseringen for hullet. Bruk en borkrone som er litt større enn trekkbolten, og bor et hull. Dette er pilothullet.

NOTE For en punch and die med et 3/8" midthull, tre 3/8" adapterens trekkbolt inn i enden av stempelakselen. For en punch and die med et 1-1/8" senterhull, tre skruhylsen på stempelakselen.

1. Tre 3/4" stempelakselen helt inn i stempelet. Se illustrasjonen.

2. Installer avstandsstykker etter behov. Se illustrasjonene på denne siden.

3. Skyv dysen over trekkbolten med den åpne enden av dysen vendt bort fra stemplet.

4. Sett trekktappen gjennom pilothullet.

NOTE Alle stansetrådene må kobles inn av trekktappene. Hvis noen av stansetrådene ikke er i inngrep, demonter oppsettet, fjern en av avstandsstykkene og sett sammen oppsettet igjen.

ADVARSEL

Ikke bruk pumpen etter at stempelbevegelsen har stoppet. Hvis du fortsetter å betjene pumpespaken etter at stempelet har stoppet, vil det skade stempelet.

Hvis stempelet stopper før hullet er fullstendig, stopp pumpingen. Sjekk at oppsettet er riktig og at du ikke har overskredet verktøyets kapasitet. Se oppsettsinstruksjonene. Om nødvendig, demonter oppsettet og legg til et avstandsstykke.

1. Aktiver pumpen. For spesifikke instruksjoner, se bruksanvisningen som følger med pumpen. Støtt vekten av stemplet när du bruker pumpen. Dette vil forhindre at stempelet faller när stansen er fullført.

2. Slipp trykket ved pumpen.

Illustrasjon for referanse

FORSIKTIGHET

• Ikke bank noen del av verktøyet, da dette kan være farlig for operatøren.
  • Ikke hold i slangen när den er under trykk.

ADVARSEL

• Koblingen kan koble pumpen med andre verktøy raskt og enkelt. Hann- og hunnkoblingen må kobles godt sammen, ellers kan det skade operatøren.
• Pump håndtaket forsiktig for å få oljen til å flyte jevnt, ellers vil det skade det hydrauliske systemet.

1 2 3

4 5

1

7 6

III

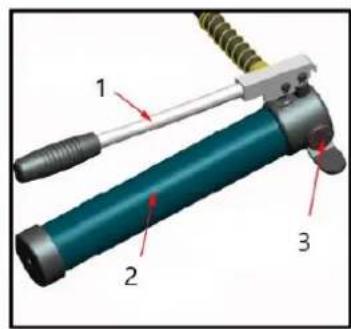

1. Aktivt håndtak

2. Oljereservoar

3. Slipp trykket manuelt

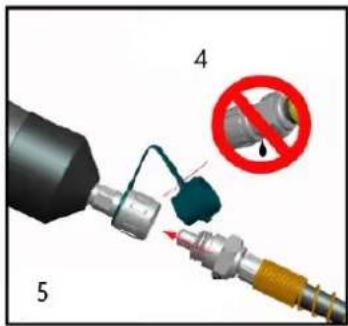

4. Ta relevant element

5. Koble koblingen til det delte arbeidshodet

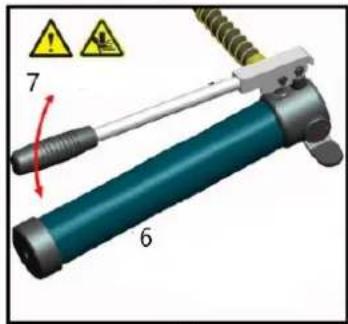

6. Før du bruker den, drei skruen stramt inn med klokken

7. Pumping av håndtaket

8. Etter å ha fullført en syklus, løsne dreieskruen for å slippe trykket.

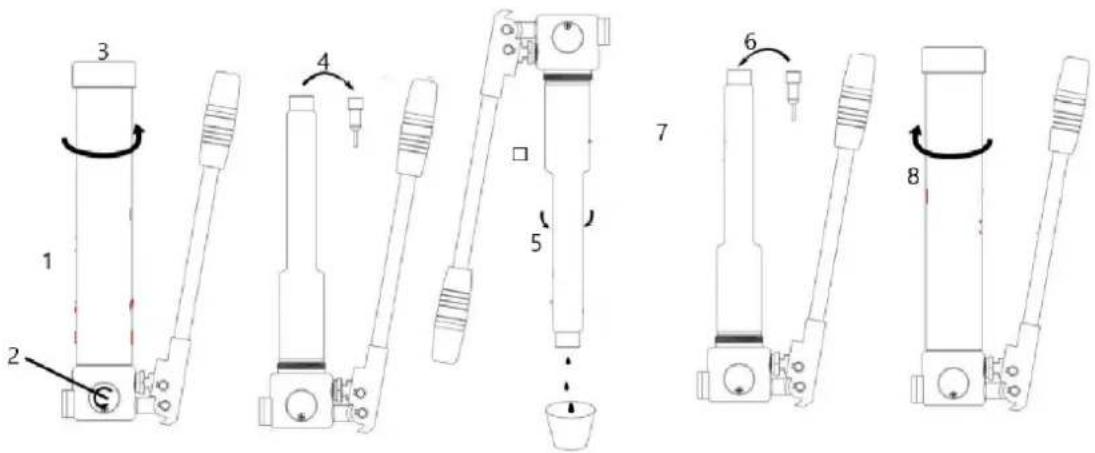

Tilsetting av hydraulikkolje

1. Festes vertikalt på skrustikke

2. Drei skruen for å slippe trykket

3. Snurr pumpehåndtaket ut

4. Ta ut støpselet

5. Tømme ut spillolje

6. Fylling av ren hydraulikkolje

7. Sug ut luft og sett inn oljeplugg

8. Spinn pumpehåndtaket tilbake

Vedlikehold

ADVARSEL Skadet utstyr kan forårsake alvorlig personskade. Ikke bruk skadet utstyr. Hvis du merker unormal støy eller vibrasjoner, må du få problemet rettet før du bruker utstyret videre.

NOTE Støv eller luft inne i verktøyet kan skade tetningssettet, og føre til at verktøyet mister funksjonalitet. Når du skifter olje, sørg for at oljen er ren og fri for støv. La oljen ta litt tid ut av røret før du setter inn oljepluggen.

1. Før hver bruk, inspiser den generelle tilstanden til verktøyet. Sjekk at koblingen er ren. Se etter løse skruer, feiljustering eller binding av bevegelige deler, sprukne eller ødelagte deler, eller andre forhold som kan påvirke sikker drift.

2. Etter bruk, rengjør utvendige overflater av verktøyet med ren, fuktig, smør den rusthindrende oljen på metalloverflaten til verktøyet og formene for å unngå rust. Oppbevar verktøyet i et tørt miljø. Koblingen bør dekkes av hetten i tide, ellers vil støvet trenge inn og forurense oljen.

3. Service på verktøyet skal kun utføres av en kvalifisert servicetekniker.

4. For å forlenge levetiden til verktøyet, bytt olje per år. Sørg for at oljen filtreres av 120 mesh nett eller over 30μm sil. I mellomtiden unngå støvet inn i oljekoppen.

5. Etter lang tids bruk vil tetningssettene bli skadet, hvis det er lekkasje, ta kontakt med produsenten og/eller distributøren for å bytte tetningssettene.

Nr.	Navn	Funksjon
1	aktivt håndtak	for drift
2	slange	for transport av olje
3	kobling	for tilkobling med arbeidshode
4	Vri skruen	for å slippe trykket
5	Pumpehus	for lagring av olje
6	Skrulokk	for å dekke til oljerøret for å hindre olje i å lekke
