BRUKSANVISNING TBBD-1500LS MSW

Borebord og rullestøtte

5) Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Benk Top Drill Press
Modell	MSW-TBBD-1500LS
Nominell spenning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	390/550
Beskyttelsesklasse	I
Ingen belastningshastighet [rpm]	400-2580
Kapslingsgrad IP	IP20
Mål [bredde x dybde x høyde; mm].	490 x 300 x 870
Vekt [kg]	25.4

1

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

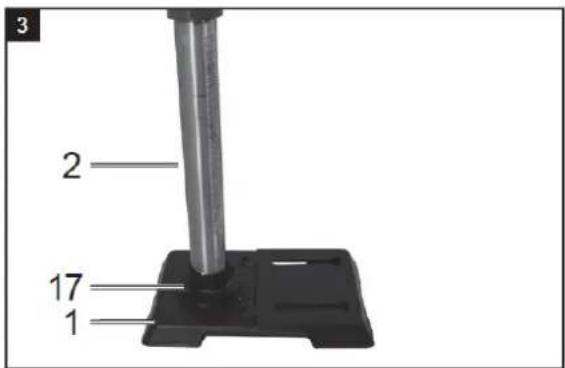

3 2 17 1

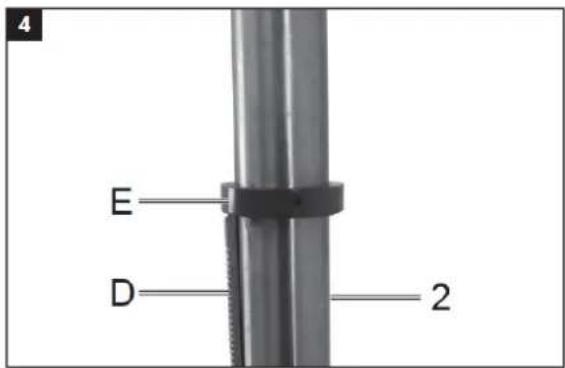

4 E D 2

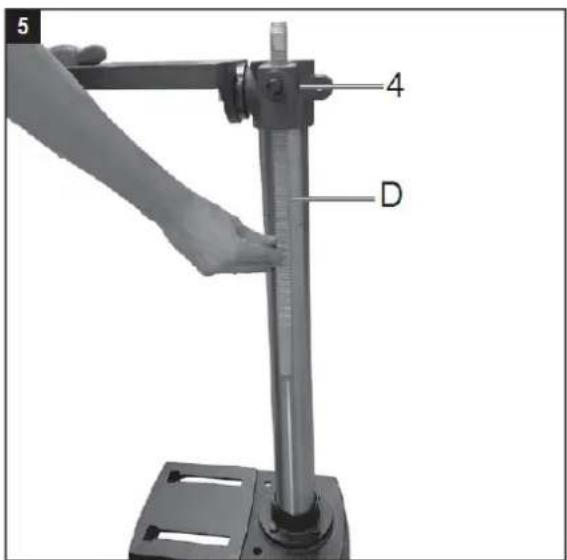

5 4 D

6 4 B 16

7 3 4

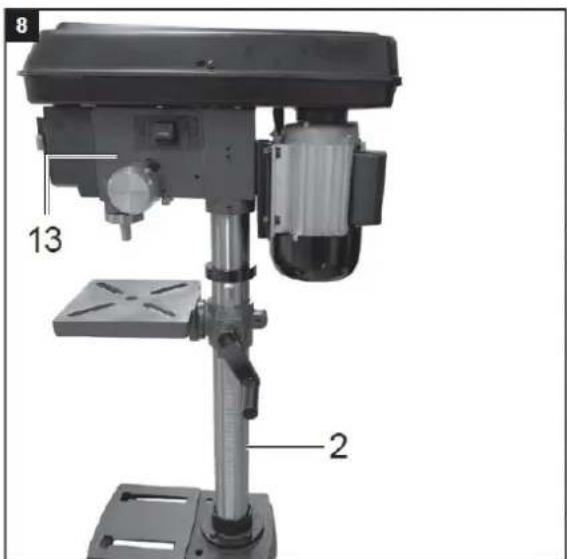

8 13 2

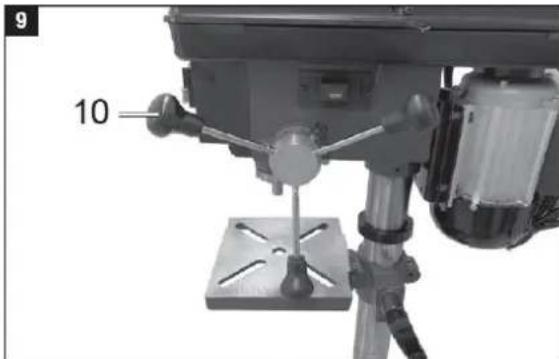

9 10

Les gjennom hele teksten i bruksanvisningen før du installerer og tar i bruk enheten.

Bruksanvisningen er ment å hjelpe brukeren til å bli kjent med maskinen og dra nytte av dens bruksmuligheter i henhold til anbefalingene.

Enheten må kun brukes av personell som er opplært til å bruke den og som har blitt instruert med hensyn til de tilknyttede farene.

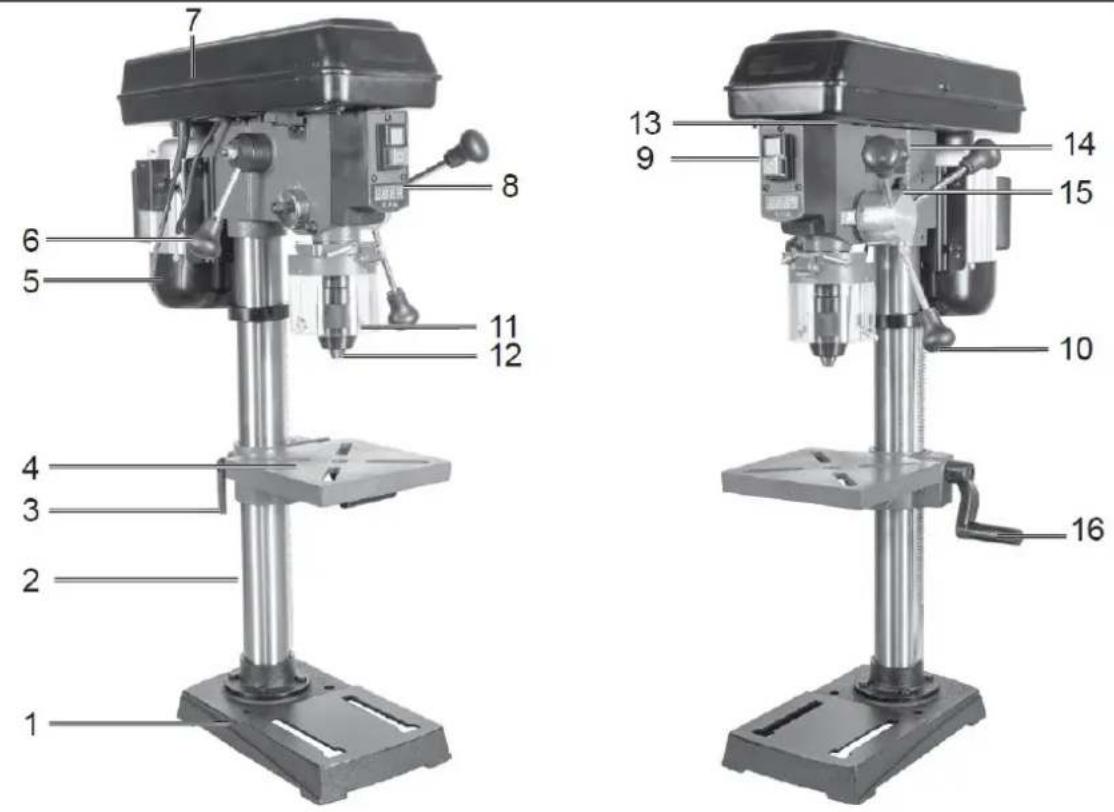

2) Beskrivelse av enheten

1. Maskinfot
2. Søyle

3. Klemhändtak

4. Borebord

5. Motor

6. Hastighetsjusteringsspak (håndtak)

7. Kileremdeksel

8. Digital skjerm

9. PÅ/AV bryter

10. Håndtak

11. Sammenleggbar sponbeskytter

12. Borchuck

13. Maskinhode

14. Dybdeindikator med stopp

15. Veiv håndtak

16. Skru

A. Unbrakonøkkel 4 mm

B. Unbrakonøkkel 3 mm

C. Batteri

3) Riktig bruk

Vær oppmerksom på at utstyret vårt ikke er designet med den hensikt å brukes til kommersielle eller industrielle formål. Vi påtar oss ingen garanti hvis utstyret brukes i kommersielle eller industrielle applikasjoner, eller til tilsvarende arbeid.

4) Generell sikkerhetsinformasjon

a) Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder inviterer til ulykker.

b) Ikke bruk elektroverktøy i eksplosive atmosfærer, for eksempel i nærvær av brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller røyk.

c) Hold barn og tilskuere unna mens du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

Elektrisk sikkerhet

a) Elverktøyplugger må passe til stikkontakten. Modifiser aldri støpselet på noen måte. Ikke bruk noen adapterplugger med jordet (jordet) elektroverktøy. Umodifiserte støpsler og matchende stikkontakter vil redusere risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordede eller jordede overflater, som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet.

c) Ikke utsett elektroverktøy for regn eller våte forhold. Vann som kommer inn i et elektroverktøy vil øke risikoen for elektrisk støt.

d) Ikke bruk kabelen til andre formål, for eksempel å bære eller henge elektroverktøyet eller trekke støpselet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler av enheten. Skadede eller kveilte kabler øker risikoen for elektrisk støt.

e) Hvis du arbeider med et elektroverktøy utendørs, bruk kun skjøteledninger som også egner seg for utendørs bruk. Bruk av skjøteledning egnet for utendørs bruk reduserer risikoen for elektrisk støt.

Personlig sikkerhet

a) Vær på vakt, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Ikke bruk et elektroverktøy mens du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uforsiktighet ved bruk av elektrisk verktøy kan føre til alvorlige skader.

b) Bruk personlig verneutstyr. Bruk alltid øyevern. Verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern som brukes for passende forhold vil redusere personskader.
c) Forhindre utilsiktet start. Sørg for at bryteren er i av-posisjon før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektroverktøy med fingeren på bryteren eller å sette strøm på elektroverktøy som har bryteren på, inviterer til ulykker.
d) Fjern eventuell justeringsnøkkel eller skiftenøkkel før du slår på elektroverktøyet. Et verktøy eller en skiftenøkkel som er plassert i en roterende enhetsdel kan føre til skader.
e) Ikke overdriv. Hold alltid riktig fotfeste og balanse. Dette gir bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Kle deg skikkelig. Ikke bruk løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
g) Hvis støvavsug og oppsamlingsenheter kan monteres, sørg for at de er tilkoblet og brukt riktig. Bruk av støvoppsamling kan redusere støvrelaterte farer.
h) Ikke la kjennskap oppnådd ved hyppig bruk av verktøy tillate deg å bli selvtilfreds og ignorere verktøysikkerhetsprinsipper. En uforsiktig handling kan forårsake alvorlig skade i løpet av en brøkdel av et sekund.

Operasjon

General.

For å slå på, trykk på den grønne På-knappen 'l', maskinen starter opp. For å slå av, trykk på den røde 'O'-knappen, apparatet slår seg av.

Pass på at du ikke overbelaster apparatet. Hvis motorstøyen synker under drift, blir motoren overbelastet. Ikke overbelast apparatet i en slik grad at motoren stopper. Stå alltid foran maskinen under drift.

Sett verktøyet inn i borechucken.

Pass på at støpselet er trukket ut når du bytter verktøy. Kun sylindriske verktøy med spesifisert maksimal skaftdiameter kan klemmes fast i borchucken. Bruk kun verktøy som er i perfekt stand og skarpe. Ikke bruk verktøy som er skadet på skaftet eller på annen måte deformert eller skadet på noen måte. Bruk kun tilbehør og tilbehør som er spesifisert i bruksanvisningen eller godkjent av produsenten. Hvis benkbormaskinen setter seg fast, slå av maskinen og gå tilbake til startposisjonen med boret.

Hastighetsjustering.

Hastigheten på maskinen kan justeres trinnløst.

Forsiktighet!

• Turtallet kan kun endres när motoren går.
• Ikke flytt spaken for hastighetsinnstilling (6) med rykk; still inn hastigheten sakte og jevnt mens maskinen går på tomgang.
• Sørg for at maskinen kan gå uhindret (fjern arbeidsstykker, bor osv.).

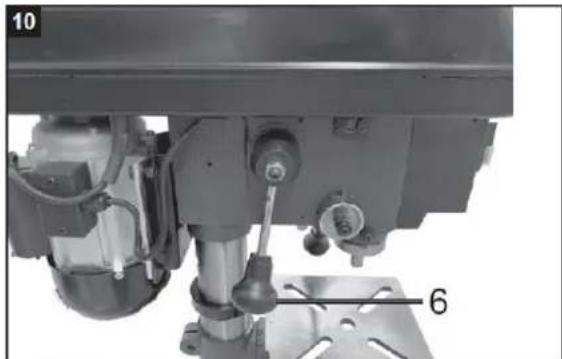

Hastigheten kan justeres kontinuerlig med spaken for hastighetsjustering (6). Den definerte hastigheten vises i omdreininger per minutt på det digitale displayet. Oppmerksomhet! La aldri boret gå med kileremdekselet åpent. Trekk alltid ut støpselet før du åpner dekselet. Grip aldri inn i løpende kileremmer.

Boredybdestopp

Borespindelen har en dreibar skalering for innstilling av boredybden. Bare sett opp arbeid mens du er stoppet.

- Trykk borespindelen ned til borspissen ligger på arbeidsstykket.

• Løsne klemskruen og drei skaleringsringen frem til anslag.
• Vri skaleringen tilbake til ønsket boredybde og fest den med klemskruen.

Oppmerksomhet! Når du stiller inn boredybden til et sylindrisk hull, må du legge til lengden på boretuppen.

• Løsne sekskantskruen under borebordet.
• Still inn borebordet til ønsket vinkel.
• Stram til bussbolten igjen for å feste borebordet i denne posisjonen.

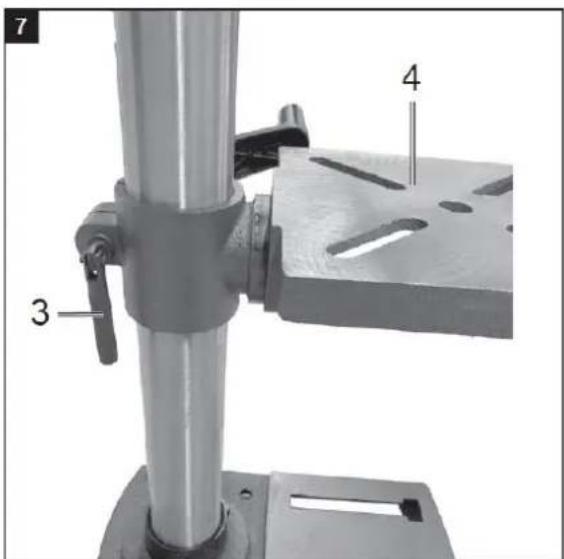

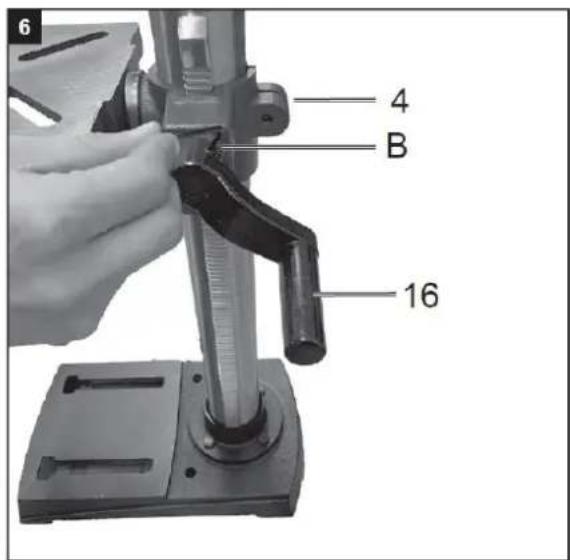

Juster høyden på borebordet

• Løsne klemskruen.
- Sett borebordet i ønsket posisjon ved hjelp av sveivhåndtaket.
- Trekk til klemskruen igjen.

Borebord og rullestøtte

• Etter å ha løsnet klemskruen kan borebordet snus.
• Etter å ha løsnet vingeskruene kan rullestøtten trekkes ut.

Spenning av arbeidsstykket

Klem alltid fast arbeidsstykker med en skrustikke eller med en egnet klemanordning. Hold aldri arbeidsstykker for hånd! Ved boring bør arbeidsstykket være bevegelig på borebordet slik at selvsentrering kan skje. Sikre alltid arbeidsstykket mot vridning. Den beste måten å gjøre dette på er å plassere arbeidsstykket eller skrustikken mot en fast stopper.

Oppmerksomhet! Metalldeler skal klemmes fast slik at de ikke kan trekkes opp. Avhengig av arbeidsstykket, juster høyden og helningen riktig. Det må være nok avstand mellom toppen av arbeidsstykket og tuppen av boret.

Laseroperasjon

Slå på: Flytt på/av-bryterlaseren til "I"-posisjonen for å slå på laseren. To laserlinjer projiseres på arbeidsstykket som skal bearbeides, hvor skjæringspunktet indikerer midten av borspissen.

Slå av: Flytt på/av-bryterlaseren til "0"-posisjon.

Arbeidshastighet

Sørg for riktig hastighet under boring. Dette avhenger av bordiameteren og materialet.

Listen nedenfor hjelper deg med å velge hastigheter for forskjellige materialer.

Hastighetene som er angitt er kun retningslinjer.

Bordiameter	Grått støpejern	Stål	Stryke	Aluminium	Bronse
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

5) Rengjøring og vedlikehold

Trekk ut støpselet før du utfører justeringer, vedlikehold eller reparasjoner.

La et fagverksted utføre oppgaver som ikke er beskrevet i denne bruksanvisningen. Bruk kun originaldeler. La enheten avkjøles før alle vedlikeholds- og rengjøringsoppgaver. Det er fare for brannskader! Før du bruker enheten hver gang, sjekk enheten for åpenbare defekter som slitte eller skadde deler, korrekt plassering av skruer eller andre deler. Skift ut skadede deler.

Rengjøring

Ikke bruk rengjøringsmidler eller løsemidler. Kjemiske stoffer kan skade plastdelene på enheten.

Rengjør aldri enheten under rennende vann.

• Rengjør enheten grundig etter hver bruk.
• Rengjør ventilasjonshullene og overflaten på enheten med en myk børste eller klut.
• Fjern spon, støv og skitt med en støvsuger om nødvendig.
• Smør de bevegelige delene regelmessig.
• Ikke la smøremidler komme inn på brytere, kileremmer, drivremskiver og boreslagarmer.

6) Lagring

Oppbevar enheten og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagringstemperaturen ligger mellom 5 og 30 °C.

Oppbevar elektroverktøyet i originalemballasjen.

Dekk til elektroverktøyet for å beskytte det mot støv eller fuktighet.

7) Avhending og resirkulering

Enheten leveres i emballasje for å unngå transportskader. Denne emballasjen er råstoff og kan dermed brukes på nytt eller kan reintegreres i råvarekretsløpet. Enheten og tilbehøret er laget av forskjellige materialer, for eksempel metaller og plast. Ta med defekte komponenter til spesielle avfallsplasser. Sjekk med din fagforhandler eller kommuneadministrasjon! Gamle enheter må ikke kastes sammen med husholdningsavfallet!
