Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Stalinis gręžimo presas
Modelis	MSW-TBBD-1500LS
Nominali įtampa [V~] / dažnis [Hz]	230/50
Nominali galia [W]	390/550
Apsaugos klasė	aš
Be apkrovos greičio [rpm]	400-2580
Apsaugos reitingas IP	IP20
Matmenys [plotis x gylis x aukštis; mm]	490 x 300 x 870
Svoris [kg]	25,4

1

1 2 3 4 5 6 7 8 9 10 11 12

13 9 14 15 10 16

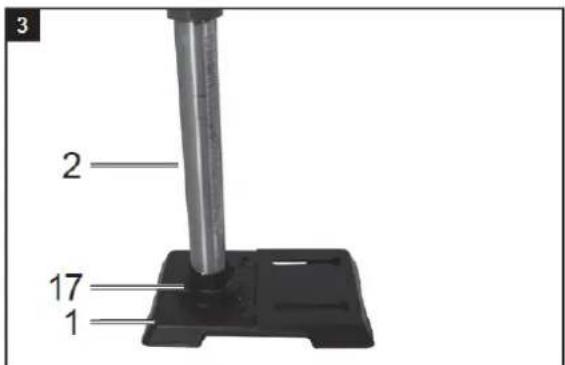

3 2 17 1

4 E D 2

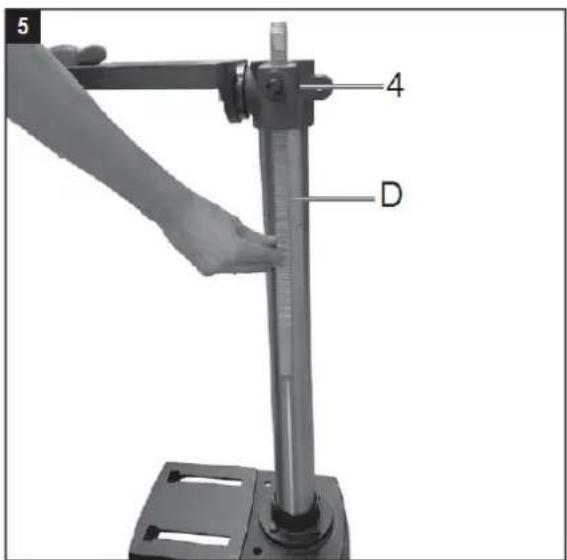

5 4 D

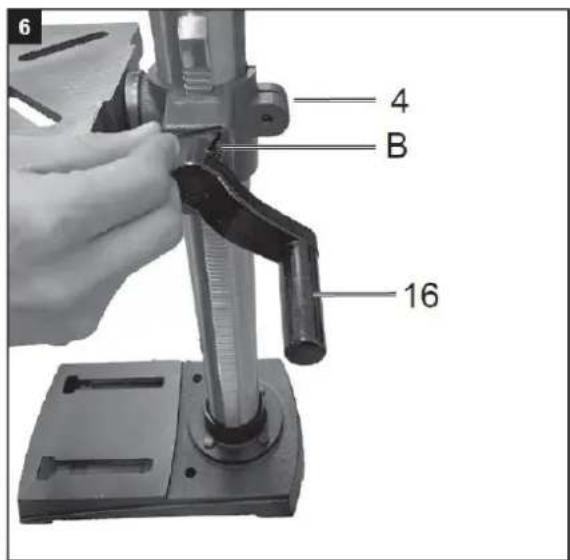

6 4 B 16

7 3 4

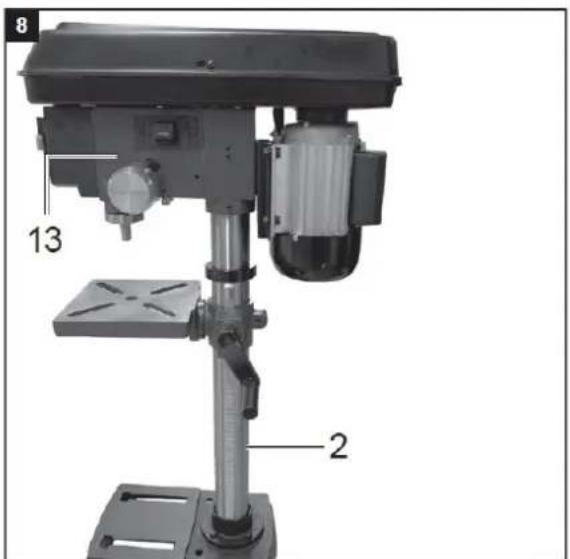

8 13 2

9 10

Prieš montuodami ir pradėdami eksploatuoti įrenginį, perskaitykite visą naudojimo vadovo tekstą. Naudojimo instrukcija skirta padėti naudotojui susipažinti su mašina ir pasinaudoti jos naudojimo galimybėmis pagal rekomendacijas.

Prietaisą gali naudoti tik darbuotojai, kurie buvo išmokyti jį naudoti ir buvo instruktuoti apie susijusius pavojus.

2) Irenginio aprašymas

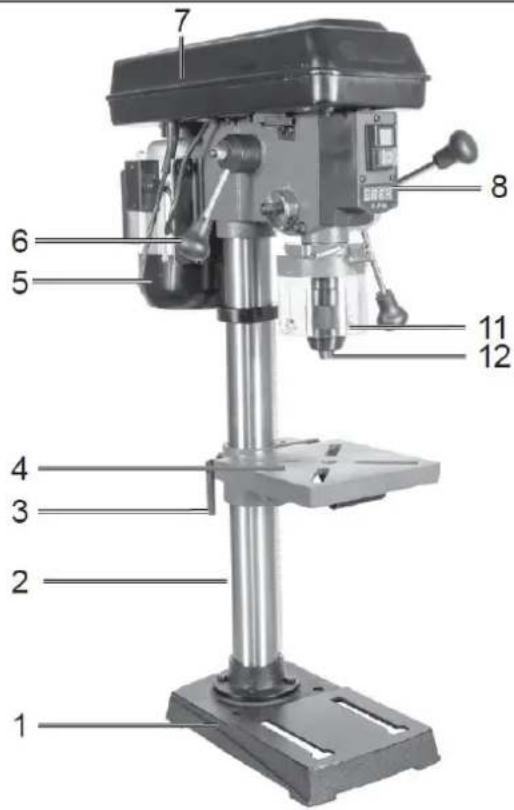

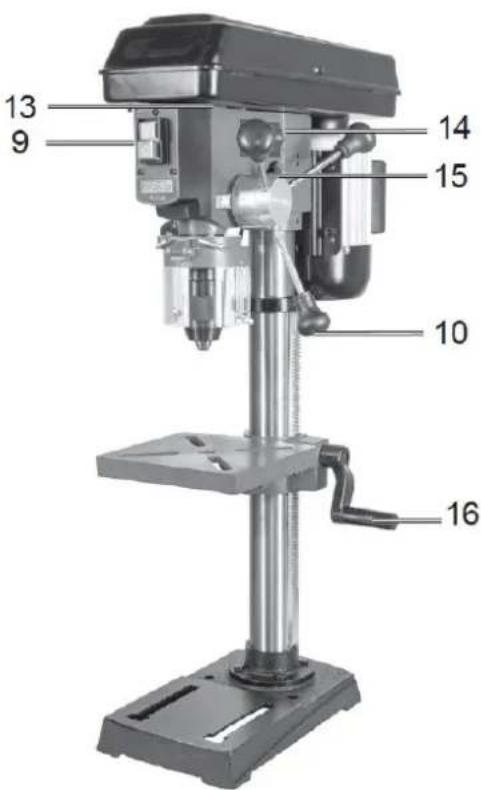

1. Mašinos pėda

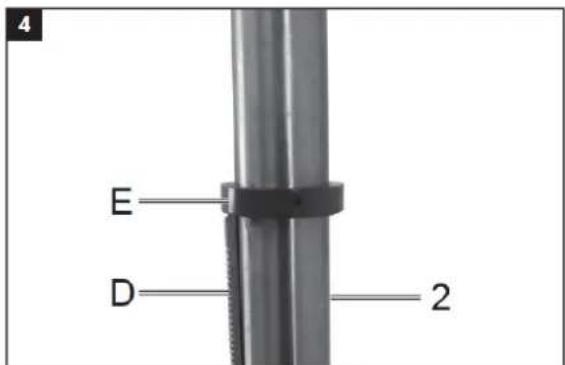

2. Stulpelis

3. Tvirtinimo rankena

4. Gržimo stalas

5. Variklis
6. Greičio reguliavimo svirtis (rankena)
7. V formos diržo dangtelis
8. Skaitmeninis ekranas
9. ON/OFF jungiklis

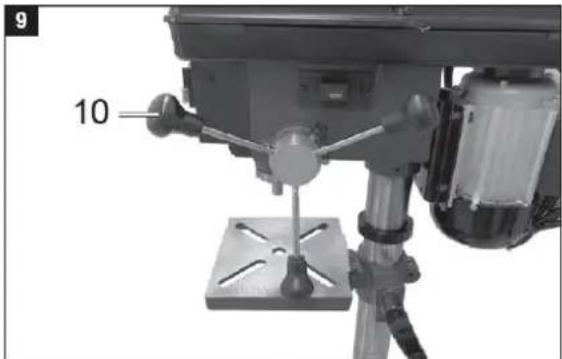

10. Rankena
11. Sulankstoma apsauga nuo drožlių
12. Grežimo griebtuvas
13. Mašinos galvutė
14. Gylio indikatorius su stopu
15. Alkūninė rankena
16. Varžtas

A. 4 mm šešiabriaunis raktas
B. 3 mm šešiabriaunis raktas
C. Baterija

3) Tinkamas naudojimas

Atkreipkite dėmesį, kad mūsų įranga nebuvo skirta naudoti komerciniais ar pramoniniais tikslais. Mes neprisiimame jokios garantijos, jei įranga naudojama komerciniais ar pramoniniais tikslais arba lygiaverčiams darbams.

4) Bendra saugos informacija

Darbo zonos sauga

a) Laikykite darbo vietą švarią ir gerai apšviestą. Netvarkingos arba tamsios vietos sukelia nelaimingus atsitikimus.
b) Nenaudokite elektrinių įrankių sprogioje aplinkoje, pvz., ten, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes arba dūmus.
c) Dirbdami su elektriniu įrankiu saugokite vaikus ir pašalinius asmenis. Dėl išsiblaškymo galite prarasti kontrolę.

Elektros sauga

a) Elektrinio įrankio kištukai turi atitikti lizdą. Niekada jokiu būdu nemodifikuokite kištuko. Nenaudokite adapterių kištukų su įžemintais (įžemintais) elektriniais įrankiais. Nepakeisti kištukai ir atitinkami lizdai sumažins elektros smūgio riziką.
b) Venkite kūno kontakto su ižemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės ir šaldytuvai. Jei jūsų kūnas yra ižemintas, padidėja elektros smūgio rizika.
c) Saugokite elektrinius irankius nuo lietaus ar drėgnų sąlygų. Į elektrini irankį patekęs vanduo padidins elektros smūgio riziką.
d) Nenaudokite laido kitiems tikslams, pvz., nešiodami ar kabindami elektrini įrankį arba traukdami kištuką iš lizdo. Laikykite laidą toliau nuo karščio, alyvos, aštrių briaunų ar judančių prietaiso dalių. Pažeisti arba suvynioti laidai padidina elektros smūgio riziką.
e) Jei dirbate su elektriniu įrankiu lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka naudoti ir lauke. Naudojant ilginimo laidą, tinkamą naudoti lauke, sumažėja elektros smūgio rizika.

Asmeninis saugumas

a) Būkite budrūs, stebėkite, ką darote, ir vadovaukitės sveiku protu, kai naudojate elektrinį įrankį. Nenaudokite elektrinio įrankio, kai esate pavargę arba apsvaigę nuo narkotikų,

alkoholio ar vaistų. Akimirka neatsargus naudojant elektrinius įrankius gali sukelti rimtų sužalojimų.

b) Naudokite asmenines apsaugos priemones. Visada dévěkite akių apsaugą. Apsauginės priemonės, tokios kaip dulkių kaukė, neslystantys apsauginiai batai, apsauginė kepurė arba klausos apsaugos priemonės, naudojamos tinkamomis sąlygomis, sumažins sužalojimus.

c) Apsaugokite nuo netyčinio paleidimo. Jsitikinkite, kad jungiklis yra išjungtoje padėtyje, prieš prijungdami prie maitinimo šaltinio ir (arba) akumuliatoriaus bloko, paimdami ar nešdami įrankį. Elektrinius įrankius nešiojant pirštu ant jungiklio arba jjungus elektros įrankį su jjungtu jungikliu, gali įvykti nelaimingi atsitikimai.

d) Prieš jjungdami elektrinj įrankį, išimkite bet kokį reguliavimo raktą arba veržliaraktį. Įrankis arba veržliaraktis, esantis besisukančioje įrenginio dalyje, gali susižaloti.

e) Nepersistenkite. Visada stovėkite tinkamai ir laikykite pusiausvyrą. Tai leidžia geriau valdyti elektrinį įrankį netikėtose situacijose.

f) Apsirenkite tinkamai. Nedėvėkite laisvų drabužių ar papuošalų. Plaukus, drabužius ir pirštines laikykite toliau nuo judančių dalių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įstrigti judančiose dalyse.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įrenginius, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Dulkių surinkimo priemonės gali sumažinti su dulkėmis susijusį pavojų.

h) Neleiskite, kad dažnai naudojant įrankius įgyta pažintis leis jums pasitenkinti ir nepaisyti įrankių saugos principų. Neatsargus veiksmas gali sukelti sunkų sužalojimą per sekundės dalį.

Operacija

Generolas.

Norėdami jjungti, paspauskite žalią jjungimo mygtuką „I“, aparatas jsijungs. Norėdami išjungti, paspauskite raudoną „O“ mygtuką, prietaisas išsijungs.

Būkite atsargūs ir neperkraukite prietaiso. Jei veikimo metu variklio triukšmas sumažėja, variklis yra perkraunamas. Neperkraukite prietaiso tiek, kad variklis sustotų. Darbo metu visada stovėkite priešais mašiną.

Istatykite įrankį i gręžimo griebtuvą.

Keisdami įrankius įsitikinkite, kad maitinimo kištukas yra ištrauktas. Į gręžimo griebtuvą galima spausti tik cilindrinius įrankius, kurių didžiausias koto skersmuo yra nurodytas. Naudokite tik idealios būklės ir aštrius įrankius. Nenaudokite įrankių, kurių kotas yra pažeistas arba kitaip deformuotas ar kaip nors pažeistas. Naudokite tik naudojimo instrukcijoje nurodytus arba gamintojo patvirtintus priedus ir priedus. Jei gręžtuvas užstringa, išjunkite mašiną ir grįžkite į pradinę padėtį su gražtu.

Greičio reguliavimas.

Mašinos greitis gali būti reguliuojamas tolygiai.

Atsargiai!

• Greitj galima keisti tik veikiant varikliui.

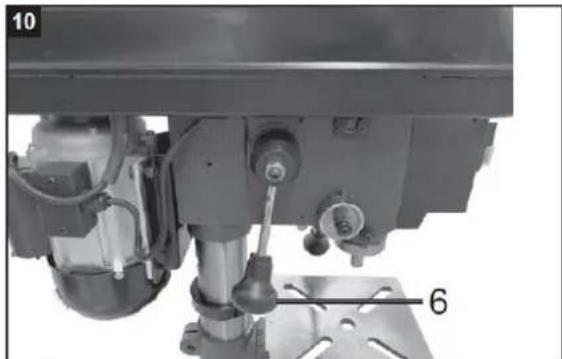

• Nejudinkite greičio nustatymo svirties (6) trūkčiojant; lėtai ir tolygiai nustatykite greitį, kai mašina veikia tuščiaja eiga.
• Užtikrinkite, kad mašina galėtų veikti netrukdomai (išimkite ruošinius, gražtus ir pan.).

Greitj galima nuolat reguliuoti greičio reguliavimo svirtimi (6). Nustatytas greitis rodomas posūkiais per minutę skaitmeniniame ekrane. Dėmesio! Niekada neleiskite gręžtuvui veikti atidarius trapecinio diržo dangtelj. Prieš atidarydami dangtj, visada ištraukite iš maitinimo kištuko. Niekada nesikiškite j veikiančius V formos diržus.

Grężimo gylio sustabdymas

Gręžimo suklyje yra pasukamas skalės žiedas gręžimo gyliui nustatyti. Nustatykite darbą tik sustoję.

• Spauskite grężimo veleną žemyn, kol grążto antgalis atsidurs ant ruošinio.
• Atlaisvinkite priveržimo varžta ir pasukite svarstyklių žiedą i priekį iki galo.
• Pasukite svarstyklių žiedą atgal į norimą gręžimo gylį ir pritvirtinkite veržliarakčiu.
  Dèmesio! Nustatydami cilindrinès skylès grężimo gylj, turite pridėti grężimo antgalio ilgj.

Sureguliuokite grężimo stalo pasvirimą

• Atsukite šešiakampj varžtą po gręžimo stalu.
• Grężimo stalą nustatykite norimu kampu.

- Dar kartą priveržkite trenerio varžtą, kad pritvirtintumėte gręžimo stalą šioje padėtyje.

Sureguliuokite grężimo stalo aukštj

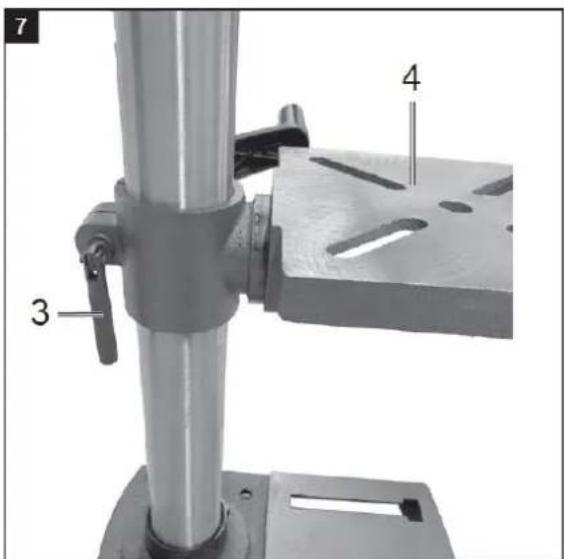

• Atsukite suveržimo varžtą.
• Pastatykite gręžimo stalą į reikiamą padėtį, naudodami švaistiklio rankeną.
• Dar kartą priveržkite suspaudimo varžtą.

Gręžimo stalo ir ritinėlių atrama

• Atlaisvinus užveržimo varžta, grężimo stalą galima pasukti.
• Atsukus sparnuotus varžtus galima ištraukti ritinėlio atramą.

Ruošinio įtempimas

Ruošinius visada tvirtai priveržkite staklėmis arba tinkamu prispaudimo įtaisu. Niekada nelaikykite ruošinių rankomis! Grežiant ruošinys turi būti judinamas ant grežimo stalo, kad būtų galima atlikti savaiminį centravimą. Visada apsaugokite ruošinį, kad jis nesisuktų. Geriausias būdas tai padaryti yra jdėti ruošinį arba mašinos veržlę prieš fiksuotą atramą.

Dèmesio! Metalinès dalys turi būti suspaustos taip, kad jų nebūtų galima ištraukti. Priklausomai nuo ruošinio, teisingai sureguliuokite aukštį ir nuolydį. Turi būti pakankamai atstumo tarp ruošinio viršaus ir grąžto galo.

Lazerio operacija

Jjungimas: Norėdami jjungti lazerį, perjunkite jjungimo/išjungimo jungiklį į „I“ padėtį. Ant apdirbamo ruošinio projektuojamos dvi lazerio linijos, kurių susikirtimas rodo grąžto antgalio centra.

Išjungimas: perjunkite lazeri jjungimo/išjungimo jungiklj i „0“ padėtį.

Darbo greitis

Gręžimo metu użtikrinkite tinkamą greitį. Tai priklauso nuo gręžimo skersmens ir medžiagos. Žemiau pateiktas sąrašas padės pasirinkti greitį skirtingoms medžiagoms.

Nurodytas greitis yra tik orientacinis.

Gręžimoskersmuo	Pilkasis ketus	Plienas	Geležis	Aliuminis	Bronza
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

5) Valymas ir priežiūra

Prieš atlikdami bet kokius reguliavimo, priežiūros ar remonto darbus, ištraukite maitinimo kištuką. Paveskite užduotis, kurios neaprašytos šioje naudojimo instrukcijoje, atlikti specializuotose dirbtuvése. Naudokite tik originalias dalis. Prieš atlikdami priežiūros ir valymo darbus, leiskite prietaisui atvėsti. Kyla nudegimų pavojus! Kiekvieną kartą prieš naudodami prietaisą patikrinkite, ar prietaise nėra akivaizdžių defektų, pvz., susidėvėjusių ar pažeistų dalių, ar tinkamai pritvirtinti varžtai ar kitos dalys. Pakeiskite pažeistas dalis.

Valymas

Nenaudokite valymo priemonių ar tirpiklių. Cheminės medžiagos gali pažeisti plastikines prietaiso dalis. Niekada nevalykite prietaiso po tekančiu vandeniu.

• Po kiekvieno naudojimo kruopščiai išvalykite prietaisą.
• Védinimo angas ir prietaiso paviršių valykite minkštu šepetėliu arba skudurėliu.
• Jei reikia, dulkių siurbliu pašalinkite drožles, dulkes ir nešvarumus.
• Reguliariai sutepkite judančias dalis.
• Neleiskite tepalams patekti ant jungiklių, trapecinių diržų, pavaros skriemulių ir grąžto eigos svirties.

6) Sandėliavimas

Prietaisą ir jo priedus laikykite tamsioje, sausoje ir neužšąlančioje vietoje, kuri nepasiekiama vaikams. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Elektrinj jrankj laikykite originalioje pakuotėje.

Uždenkite elektrini įrankį, kad apsaugotumėte jį nuo dulkių ar drėgmės.
