NAVODILA ZA UPORABO TBBD-1500LS MSW

Električna sigurnost

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Namizna vrtalna stiskalnica
Model	MSW-TBBD-1500LS
Nazivna napetost [V~] / frekvenca [Hz]	230/50
Nazivna moč [W]	390/550
Zaščitni razred	jaz
Hitrost brez obremenitve [rpm]	400-2580
Stopnja zaščite IP	IP20
Mere [širina x globina x višina; mm]	490 x 300 x 870
Teža [kg]	25,4

1

1 2 3 4 5 6 7 8 9 10 11 12

13 9 14 15 10 16

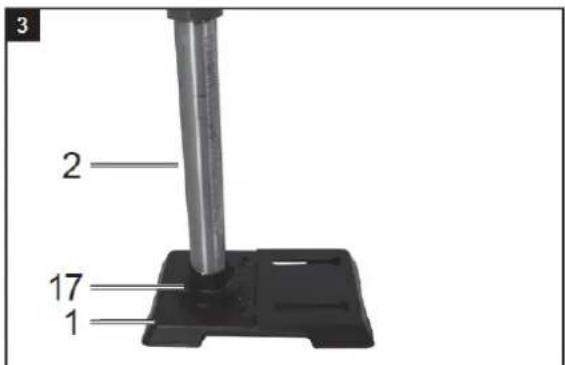

3 2 17 1

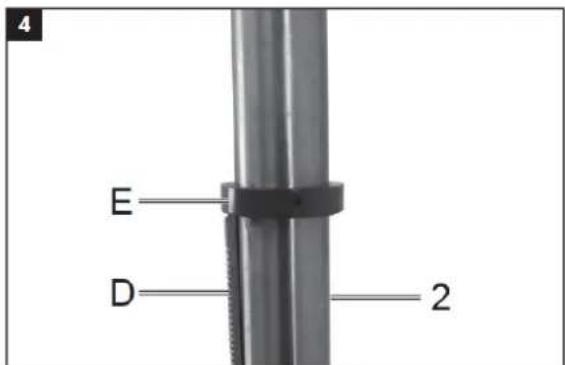

4 E D 2

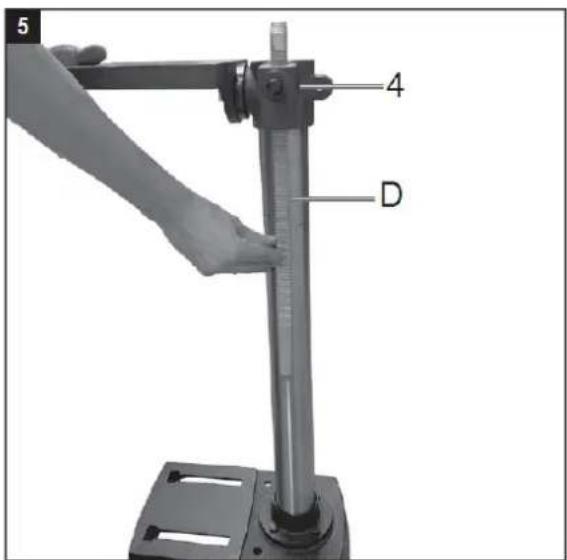

5 4 D

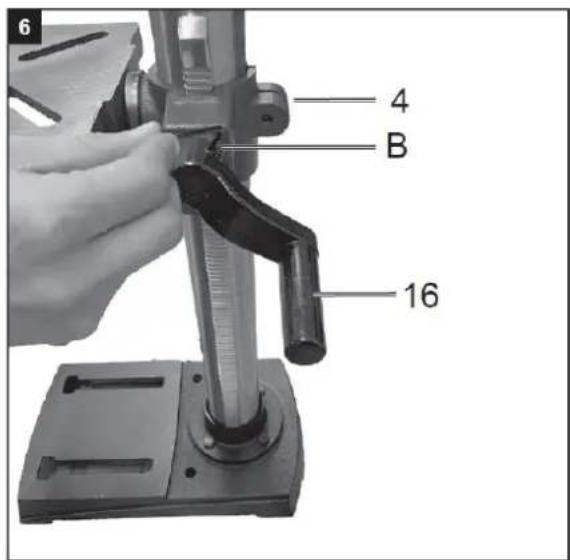

6 4 B 16

7 3 4

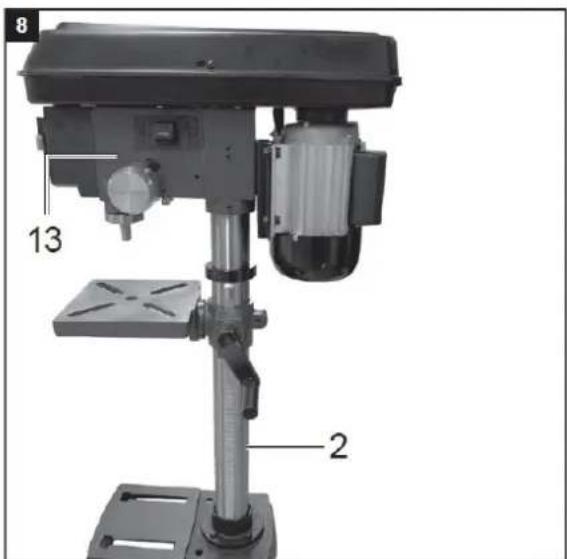

8 13 2

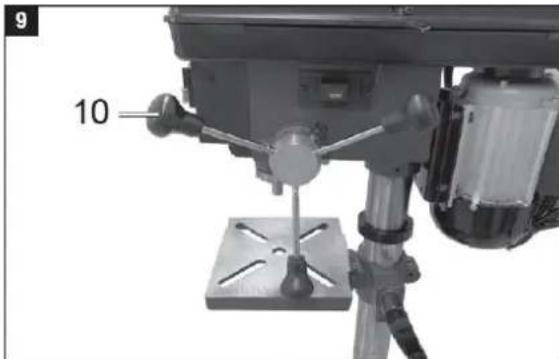

9 10

Pred namestitvijo in zagonom naprave preberite celotno besedilo v navodilih za uporabo. Navodilo za uporabo je namenjeno temu, da se uporabnik seznani s strojem in izkoristi njegove možnosti uporabe v skladu s priporočili.

Napravo lahko uporablja samo osebje, ki je bilo usposobljeno za uporabo in poučeno o povezanih nevarnostih.

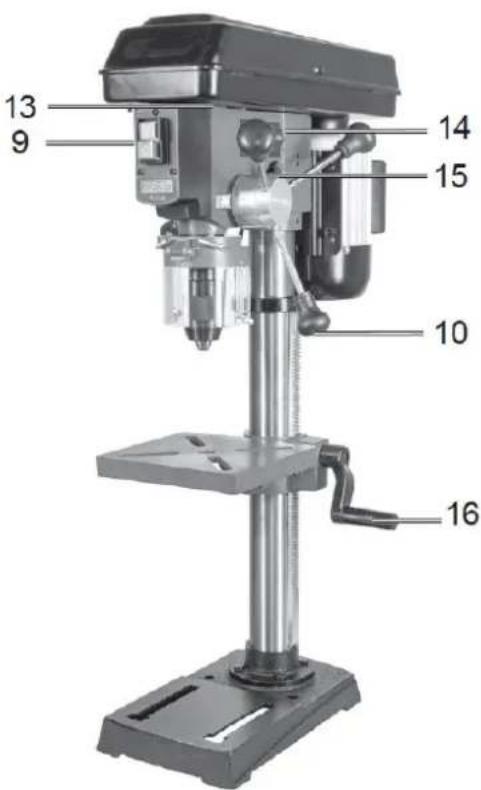

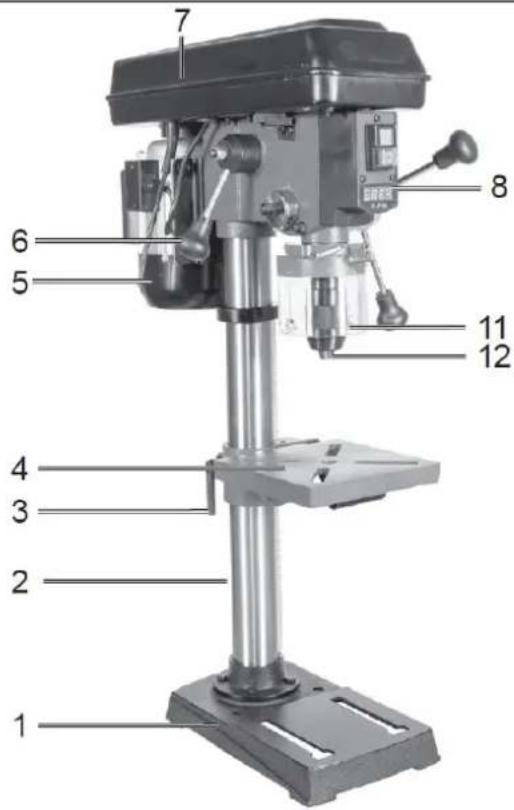

2) Opis naprave

1. Strojna noga
2. Stolpec

3. Vpenjalni ročaj

4. Vrtalna miza

5. Motor
6. Ročica za nastavitev hitrosti (ročaj)
7. Pokrov klinastega jermena
8. Digitalni zaslon
9. Stikalo za VKLOP/IZKLOP
10. Ročaj
11. Zložljiva zaščita pred ostružki
12. Vpenjalna glava
13. Glava stroja
14. Indikator globine z omejevalnikom
15. Ročica ročice
16. Vijak

A. Inbus ključ 4 mm
B. Inbus ključ 3 mm
C. Baterija

3) Pravilna uporaba

Upoštevajte, da naša oprema ni bila zasnovana z namenom uporabe v komercialne ali industrijske namene. Ne prevzemamo nobenega jamstva, će se oprema uporablja v komercialne ali industrijske namene ali za enakovredna dela.

4) Splošne varnostne informacije

Varnost delovnega območja

a) Delovno območje naj bo čisto in dobro osvetljeno. Nered ali temna področja vabijo k nesrečam.
b) Električnega orodja ne uporabljajte v eksplozivnem okolju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Med uporabo električnega orodja naj se otroci in navzoče osebe ne približujejo. Motnje lahko povzročijo izgubo nadzora.

Električna varnost

a) Vtiči električnega orodja se morajo ujemati z vtičnico. Nikoli na noben način ne spreminjajte vtiča. Ne uporabljajte adapterjev z ozemljenim električnim orodjem. Nespremenjeni vtiči in ustrezne vtičnice bodo zmanjšali tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečana nevarnost električnega udara.
c) Električnega orodja ne izpostavljajte dežju ali mokrim pogojem. Vdor vode v električno orodje poveča nevarnost električnega udara.
d) Kabla ne uporabljajte za druge namene, na primer za prenašanje ali obešanje električnega orodja ali za izvlečenje vtiča iz vtičnice. Kabel hranite proč od vročine, olja, ostrih robov ali premikajočih se delov naprave. Poškodovani ali zviti kabli povečajo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, uporabljajte samo podaljške, ki so primerni tudi za uporabo na prostem. Uporaba podaljška, primernega za uporabo na prostem, zmanjša nevarnost električnega udara.

Osebna varnost

a) Bodite pozorni, pazite, kaj počnete, in pri delu z električnim orodjem uporabljajte zdrav razum. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivomamil, alkohola ali zdravil. Trenutek neprevidnosti pri uporabi električnega orodja lahko povzroči resne poškodbe.

b) Uporabljajte osebno zaščitno opremo. Vedno nosite zaščito za oči. Zaščitna oprema, kot je protiprašna maska, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, ki se uporablja v ustreznih pogojih, bo zmanjšala telesne poškodbe.

c) Preprečite nenameren zagon. Prepričajte se, da je stikalo v položaju za izklop, preden ga priključite na vir napajanja in/ali baterijo, dvignete ali nosite orodje. Prenašanje električnega orodja s prstom na stikalu ali prižiganje električnega orodja, ki ima vklopljeno stikalo, povzroči nesrečo.

d) Pred vklopom električnega orodja odstranite vse nastavitvene ključe ali ključe. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči poškodbe.

e) Ne pretiravajte. Vedno ohranite pravilno nogo in ravnotežje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.

f) Pravilno se oblecite. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice ne približujte gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v gibljive dele.

g) Če je mogoče namestiti naprave za odsesavanje in zbiranje prahu, se prepričajte, da so priključene in pravilno uporabljene. Uporaba zbiralnika prahu lahko zmanjša nevarnosti, povezane s prahom.

h) Ne dovolite, da bi zaradi pogoste uporabe orodja postali samozadovoljni in zanemarili načela varnosti orodja. Nepazljivo dejanje lahko povzroči hude poškodbe v delčku sekunde.

Delovanje

Splošno.

Za vklop pritisnite zeleni gumb za vklop 'I', stroj se zažene. Za izklop pritisnite rdeči gumb 'O', aparat se izklopi.

Pazite, da ne preobremenite naprave. Če se hrup motorja med delovanjem zmanjša, je motor preobremenjen. Ne preobremenjujte naprave do te mere, da bi se motor ustavil. Med delovanjem vedno stojte pred strojem.

Orodje vstavite v vpenjalno glavo.

Pri zamenjavi orodja se prepričajte, da je električni vtič izključen. V vpenjalno glavo je dovoljeno vpenjati samo cilindrična orodja z navedenim največjim premerom stebla. Uporabljajte le orodja, ki so v brezhibnem stanju in ostra. Ne uporabljajte orodij, ki so poškodovana na steblu ali kako drugače deformirana ali poškodovana. Uporabljajte le dodatke in priključke, ki so navedeni v navodilih za uporabo ali odobreni s strani proizvajalca. Če se namizni sveder zatakne, izklopite stroj in se z vrtalnikom vrnite v začetni položaj.

Nastavitev hitrosti.

Hitrost stroja je mogoče brezstopenjsko nastaviti.

Pozor!

- Hitrost lahko spreminjate le, ko motor teče.

- Ročice za nastavitev hitrosti (6) ne premikajte sunkovito; nastavite hitrost počasi in enakomerno, medtem ko stroj miruje.

- Poskrbite za nemoteno delovanje stroja (odstranite obdelovance, svedre itd.).

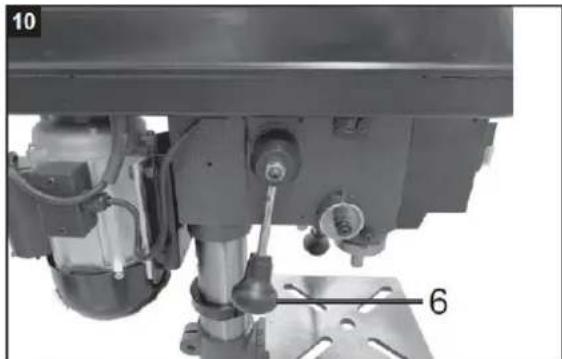

Hitrost lahko brezstopenjsko nastavljate z ročico za nastavitev hitrosti (6). Določena hitrost je prikazana v obratih na minuto na digitalnem zaslonu. Pozor! Nikoli ne pustite vrtalnika delovati z odprtim pokrovom klinastega jermena. Preden odprete pokrov, vedno izvlecite električni vtič. Nikoli ne segajte v delujoče klinaste jermene.

Omejitev globine vrtanja

Vrtalno vreteno ima vrtljivo skalo za nastavitev globine vrtanja. Nastavite delo samo med mirovanjem.

• Pritisnite vrtalno vreteno navzdol, dokler konica svedra ne leži na obdelovancu.
• Odvijte vpenjalni vijak in obrnite obroč tehtnice naprej do konca.
• Obroč z lestvico zavrtite nazaj na želeno globino vrtanja in ga pritrdite z vpenjalnim vijakom.

Pozor! Pri nastavitvi globine vrtanja valjaste luknje morate dodati dolžino konice svedra.

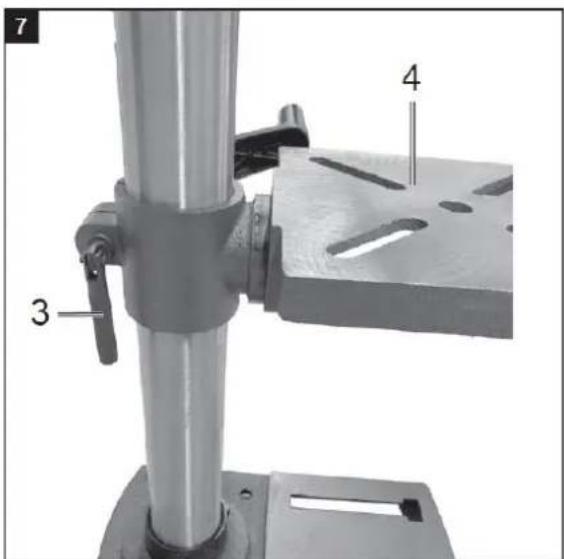

Vrtalna miza in podpora za valje

• Ko popustite vpenjalni vijak, lahko vrtalno mizo zavrtite.
• Po odvijanju krilnih vijakov lahko oporo kolesca izvlečete.

Napenjanje obdelovanca

Obdelovance vedno trdno vpnite s primežem za stroj ali z ustrezno vpenjalno napravo. Nikoli ne držite obdelovancev z roko! Pri vrtanju mora biti obdelovanec gibljiv na vrtalni mizi, da lahko pride do samocentriranja. Obdelovanec vedno zavarujte pred zvijanjem. Najboljši način za to je, da obdelovanec ali strojni primež postavite na fiksno omejevalo.

Pozor! Kovinski deli morajo biti vpeti tako, da jih ni mogoče potegniti navzgor. Glede na obdelovanec pravilno nastavite višino in naklon. Med vrhom obdelovanca in konico svedra mora biti dovolj razdalje.

Lasersko delovanje

Vklop: premaknite stikalo za vklop/izklop laserja v položaj "I", da vklopite laser. Na obdelovanec, ki ga obdelujete, se projicirata dve laserski črti, katerih presečišče označuje sredino konice svedra.

Izklop: Lasersko stikalo za vklop/izklop premaknite v položaj "0".

Delovna hitrost

Med vrtanjem pazite na pravilno hitrost. To je odvisno od premera svedra in materiala. Spodnji seznam vam bo v pomoč pri izbiri hitrosti za različne materiale.

Navedene hitrosti so le okvirne.

Premersvedra	Siva litina	Jeklo	Železo	Aluminij	bron
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

5) Čiščenje in vzdrževanje

Pred kakršnimi koli nastavitvami, vzdrževanjem ali popravili izvlecite omrežni vtič.

Dela, ki niso opisana v teh navodilih za uporabo, naj opravi specializirana delavnica. Uporabljajte samo originalne dele. Pred vsemi vzdrževalnimi in čistilnimi opravili naj se naprava ohladi. Obstaja nevarnost opeklin! Pred vsako uporabo naprave preverite, ali ima naprava očitne okvare, kot so obrabljeni ali poškodovani deli, pravilna namestitev vijakov ali drugih delov. Zamenjajte poškodovane dele.

Čiščenje

Ne uporabljajte čistilnih sredstev ali topil. Kemične snovi lahko poškodujejo plastične dele naprave.

Naprave nikoli ne čistite pod tekočo vodo.

• Po vsaki uporabi napravo temeljito očistite.
• Prezračevalne odprtine in površino naprave očistite z mehko krtačo ali krpo.
• Po potrebi odstranite ostružke, prah in umazanijo s sesalnikom.
  • Redno mažite gibljive dele.

- Ne dovolite, da bi maziva prišla na stikala, klinaste jermene, pogonske jermenice in vrtalne ročice.

6) Shranjevanje

Napravo in njene dodatke hranite v temnem, suhem in zaščitenem pred zmrzaljo mestu, ki je nedostopno otrokom.

Optimalna temperatura skladiščenja je med 5 in 30 °C.

Električno orodje shranjujte v originalni embalaži.

Pokrijte električno orodje, da ga zaščitite pred prahom ali vlago.

7) Odstranjevanje in recikliranje

Naprava je dobavljena v embalaži, da preprečite poškodbe pri transportu. Ta embalaža je surovina in jo je tako mogoče ponovno uporabiti ali ponovno vključiti v cikel surovin. Naprava in njeni dodatki so izdelani iz različnih materialov, kot so kovine in plastika. Okvarjene komponente odnesite na posebna mesta za odlaganje odpadkov. Preverite pri vašem specializiranem trgovcu ali občinski upravi! Starih naprav ne smete zavreči med gospodinjske odpadke!
