KÄYTTÖOHJE TBBD-1500LS MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Penkkiporakone
Malli	MSW-TBBD-1500LS
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	390/550
Suojausluokka	I
Ei latausnopeutta [rpm]	400-2580
Suojausluokka IP	IP20
Mitat [leveys x syvyys x korkeus; mm]	490 x 300 x 870
Paino [kg]	25,4

1

1 2 3 4 5 6 7 8 11 12

13 9 14 15 10 16

3 2 17 1

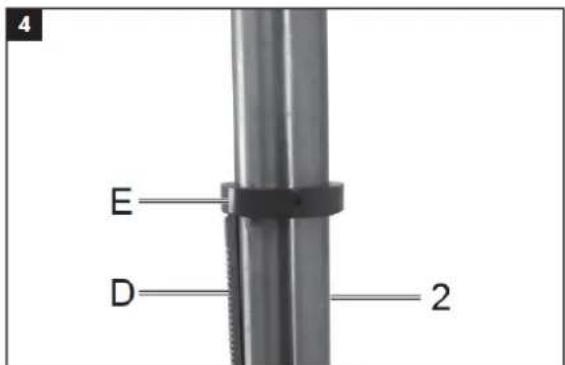

4 E D 2

5 4 D

6 4 B 16

7 3 4

8 13 2

9 10

Lue käyttöohjeen koko teksti läpi ennen laitteen asennusta ja käyttöönottoa. Käyttöohjeen tarkoituksena on auttaa käyttäjää tutustumaan koneeseen ja hyödyntämään sen käyttömahdollisuuksia suositusten mukaisesti.

Laitetta saavat käyttää vain henkilöt, jotka on koulutettu käyttämään sitä ja joille on opastettu liittyvistä vaaroista.

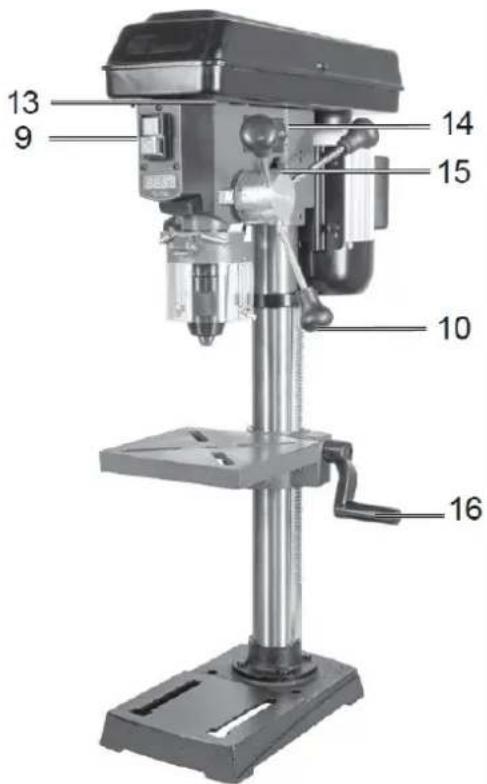

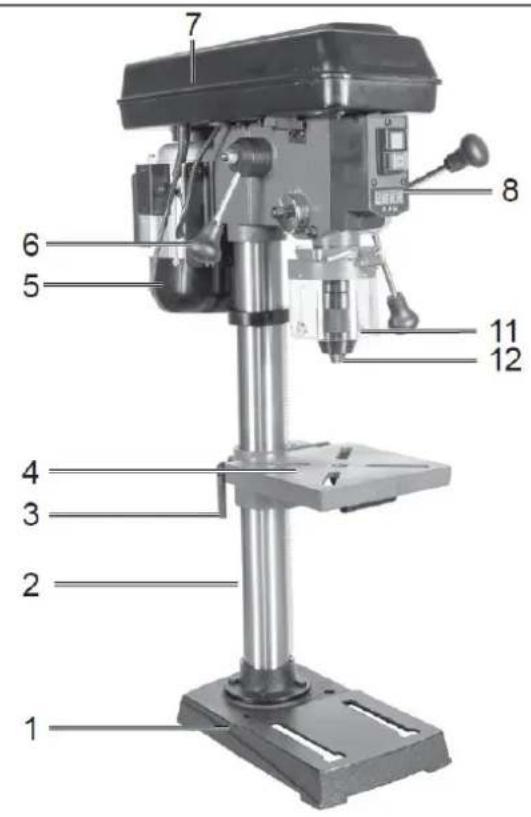

2) Laitteen kuvaus

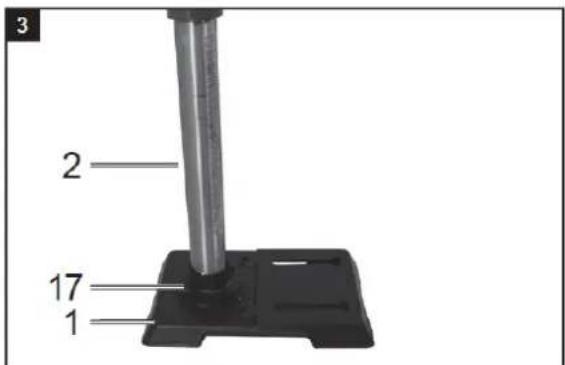

1. Koneen jalka
2. Sarake

3. Kiristyskahva

4. Porauspöytä

5. Moottori
6. Nopeudensäätövipu (kahva)
7. Kiilahihnan kansi
8. Digitaalinen näyttö
9. ON/OFF-kytkin

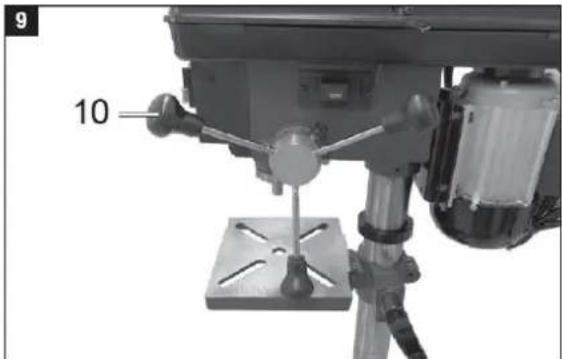

10. Kahva
11. Taittuva lastusuoja
12. Poran istukka

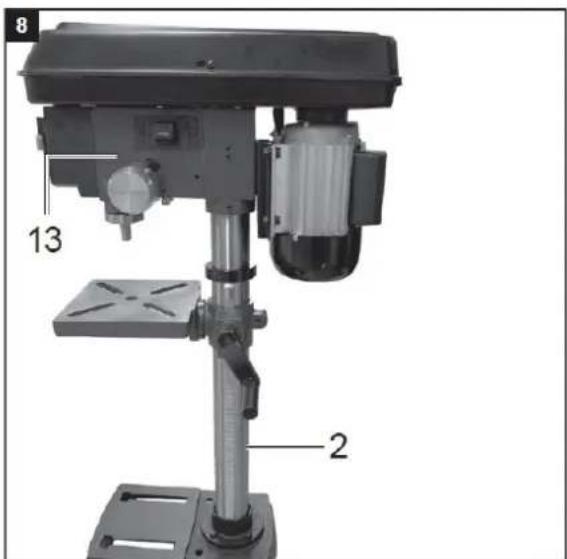

13. Koneen pää
14. Syvyyysosoitin pysäyttimellä
15. Kammen kahva
16. Ruuvi

A. Kuusiokoloavain 4 mm
B. Kuusiokoloavain 3 mm
C. Akku

3) Oikea käyttö

Huomaa, että laitteitamme ei ole suunniteltu kaupallisiin tai teollisiin tarkoituksiin. Emme ota takuuta, jos laitetta käytetään kaupallisiin tai teollisiin sovelluksiin tai vastaaviin töihin.

4) Yleiset turvallisuustiedot

Työalueen turvallisuus

a) Pidä työalue puhtaana ja hyvin valaistuna. Sotkuiset tai tummat alueet aiheuttavat onnettomuuksia.
b) Älä käytä sähkötyökaluja räjähdysvaarallisissa tiloissa, kuten syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla käyttäessäsi sähkötyökalua. Häiriöt voivat johtaa siihen, että menetät hallinnan.

Sähköturvallisuus

a) Sähkötyökalujen pistokkeiden on vastattava pistorasiaa. Älä koskaan muuta pistoketta millään tavalla. Älä käytä adapteripistokkeita maadoitettujen (maadoitettujen) sähkötyökalujen kanssa. Muutamattomat pistokkeet ja yhteensopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpatteriin, lieseihin ja jääkaappiin. Sähköiskun vaara on lisääntynyt, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa.
d) Älä käytä kaapelia muuhun tarkoitukseen, esimerkiksi sähkötyökalun kantamiseen tai ripustamiseen tai pistokkeen irroittamiseen pistorasiasta. Pidä kaapeli poissa lämmöstä, öljystä, terävistä reunoista tai laitteen liikkuvista osista. Vaurioituneet tai kiertyneet kaapelit lisäävät sähköiskun vaaraa.
e) Jos työskentelet sähkötyökalulla ulkona, käytä vain jatkojohtoja, jotka soveltuvat myös ulkokäyttöön. Ulkokäyttöön sopivan jatkojohdon käyttö vähentää sähköiskun vaaraa.

Henkilökohtainen turvallisuus

a) Pysy valppaana, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden

vaikutuksen alaisena. Hetki huolimattomuus sähkötyökaluja käytettäessä voi aiheuttaa vakavia vammoja.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Asianmukaisissa olosuhteissa käytettävät suojavarusteet, kuten pölynaamari, liukumattomat turvakengät, suojakypärä tai kuulosuojaimet vähentävät henkilövahinkoja.

c) Estä tahaton käynnistyminen. Varmista, että kytkin on off-asennossa, ennen kuin liität työkalun virtalähteeseen ja/tai akkuun, nostat tai kannat työkalua. Sähkötyökalujen kantaminen sormi kytkimen päällä tai sähkötyökalujen kytkeminen päälle, kun kytkin on päällä, aiheuttaa onnettomuuksia.

d) Poista kaikki säätöavain tai jakoavain ennen sähkötyökalun käynnistämistä. Pyörivässä laitteen osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Älä kurota liikaa. Pidä aina hyvä jalansija ja tasapaino. Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.

f) Pukeudu kunnolla. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos pölynpoisto- ja keräyslaitteet voidaan asentaa, varmista, että ne on kytketty ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaroja.

h) Älä anna työkalujen toistuvasta käytöstä saadun tutun olla itsetyytyväistä ja sivuuttaa työkalujen turvallisuusperiaatteet. Huolimaton toiminta voi aiheuttaa vakavan vamman sekunnin murto-osassa.

Toiminta

Kenraali.

Kytke päälle painamalla vihreää virtapainiketta 'I', kone käynnistyy. Sammuta laite painamalla punaista 'O'-painiketta, jolloin laite sammuu.

Varo ylikuormittamasta laitetta. Jos moottorin ääni vähenee käytön aikana, moottori on ylikuormitettu. Älä ylikuormita laitetta niin paljon, että moottori pysähtyy. Seiso aina koneen edessä käytön aikana.

Aseta työkalu poraistukkaan.

Varmista, että verkkopistoke on irrotettu, kun vaihdat työkaluja. Poran istukkaan saa kiinnittää vain sylinterimäisiä työkaluja, joiden varren suurin halkaisija on määritetty. Käytä vain moitteettomassa kunnossa olevia ja teräviä työkaluja. Älä käytä työkaluja, jotka ovat vaurioituneet varressa tai muuten vääntyneet tai vaurioituneet millään tavalla. Käytä vain lisävarusteita ja lisälaitteita, jotka on määritelty käyttöohjeessa tai jotka valmistaja on hyväksynyt. Jos penkkipora jumittuu, sammuta kone ja palaa lähtöasentoon poralla.

Nopeuden säätö.

Koneen nopeutta voidaan säätää portaattomasti.

Varoitus!

• Nopeutta saa muuttaa vain moottorin käydessä.
• Älä liikuta nopeudensäätövipua (6) nykivästi; aseta nopeus hitaasti ja tasaisesti koneen käydessä joutokäynnillä.
• Varmista, että kone voi toimia esteettömästi (poista työkappaleet, poranterät jne.).

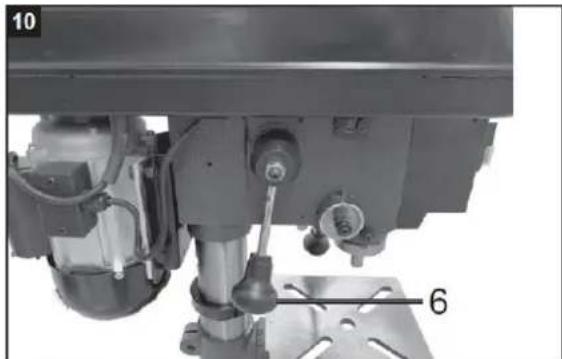

Nopeutta voidaan säätää portaattomasti nopeudensäätövivulla (6). Määritetty nopeus näkyy kierroksina minuutissa digitaalinäytössä. Huomio! Älä koskaan anna poraa käydä kiilahihnan kannen ollessa auki. Vedä aina verkkopistoke pistorasiasta ennen kannen avaamista. Älä koskaan kurota juokseviin kiilahihnoihin.

Poraussyvyyden pysäytin

Porauskarassa on pyörivä asteikkorengas poraussyvyyden säätämistä varten. Aseta työ vain pysäytettynä.

• Paina poran karaa alaspäin, kunnes poran kärki on työkappaleen päällä.
• Löysää kiristysruuvia ja käännä vaakarengasta eteenpäin vasteeseen asti.
• Käännä vaakarengas takaisin haluttuun poraussyvyyteen ja kiinnitä se kiristysruuvilla.

Huomio! Kun asetat sylinterimäisen reiän poraussyvyyttä, sinun on lisättävä poran kärjen pituus.

Säädä porauspöydän kaltevuus

• Löysää porauspöydän alla olevaa kuusioruuvia.
• Aseta porauspöytä haluttuun kulmaan.
• Kiristä vaunun pultti uudelleen kiinnittääksesi porauspöydän tähän asentoon.

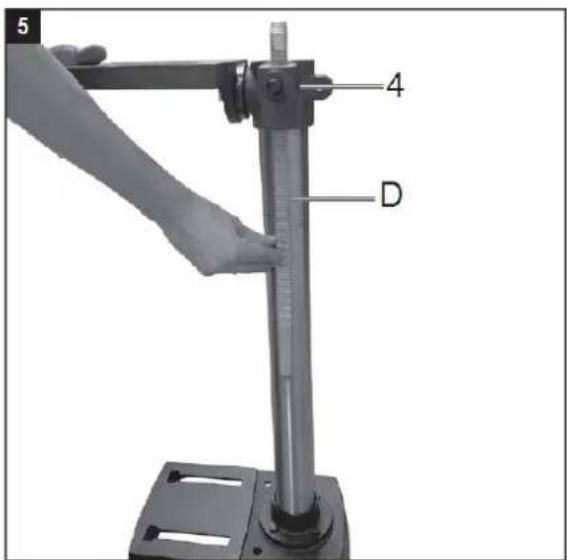

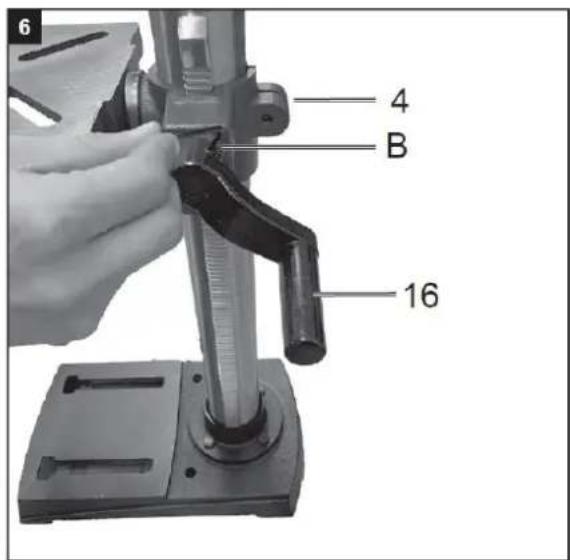

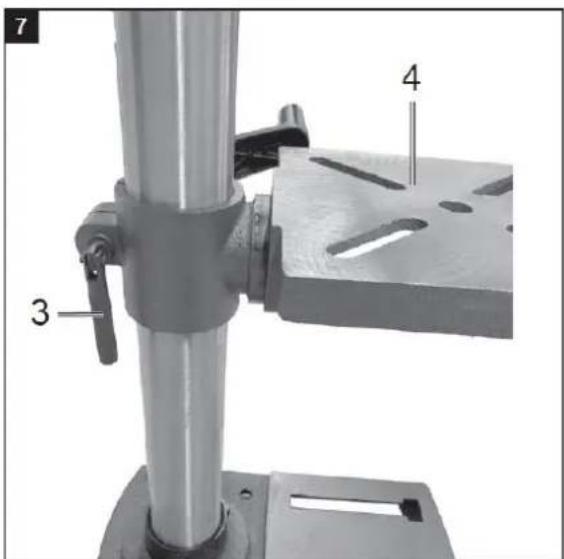

Säädä porauspöydän korkeus

• Löysää kiristysruuvia.
- Aseta porauspöytä haluttuun asentoon kammen avulla.
- Kiristä kiristysruuvi.

Porapöydän ja telan tuki

• Kiristysruuvin löysennyksen jälkeen porauspöytää voidaan kääntää.
• Kun siipiruuvit on löysennetty, rullan tuki voidaan vetää ulos.

Työkappaleen kiristys

Kiinnitä työkappaleet aina lujasti koneruuvipuristimella tai sopivalla kiinnityslaitteella. Älä koskaan pidä työkappaleista käsin! Porattaessa työkappaleen tulee olla liikuteltavissa porauspöydällä, jotta itsekeskittyminen voi tapahtua. Varmista aina työkappale vääntymistä vastaan. Paras tapa tehdä tämä on asettaa työkappale tai koneen ruuvipenkki kiinteää pysäytintä vasten.

Huomio! Metalliosat on kiinnitettävä niin, ettei niitä voi vetää ylös. Säädä korkeus ja kaltevuus oikein työkappaleesta riippuen. Työkappaleen yläosan ja poran kärjen välillä on oltava riittävä etäisyys.

Lasertoiminta

Kytkeminen päälle: Kytke laser päälle siirtämällä laserin päälle/pois-kytkin "I"-asentoon. Käsiteltävälle työkappaleelle projisoidaan kaksi laserviivaa, joiden leikkauspiste osoittaa poran kärjen keskikohdan.

Sammutus: Siirrä päälle/pois-kytkin laser "0"-asentoon.

Työnopeus

Varmista oikea nopeus porauksen aikana. Tämä riippuu poran halkaisijasta ja materiaalista.

Alla oleva luettelo auttaa sinua valitsemaan nopeudet eri materiaaleille.

Ilmoitetut nopeudet ovat vain ohjeellisia.

Poran halkaisija	Harmaa valurauta	Teräs	Rauta	Alumiini	Pronssi
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

5) Puhdistus ja huolto

Irrota pistoke pistorasiasta ennen minkään säätö-, huolto- tai korjaustöiden suorittamista.

Anna ammattikorjaamon suorittaa tehtävät, joita ei ole kuvattu tässä käyttöohjeessa. Käytä vain alkuperäisiä osia. Anna laitteen jäähtyä ennen kaikkia huolto- ja puhdistustoimenpiteitä.

Palovammojen vaara on olemassa! Tarkista aina ennen laitteen käyttöä, ettei siinä ole ilmeisiä vikoja, kuten kuluneita tai vaurioituneita osia, ruuvien tai muiden osien oikea kiinnitys. Vaihda vaurioituneet osat.

Puhdistus

Älä käytä puhdistusaineita tai liuottimia. Kemialliset aineet voivat vahingoittaa laitteen muoviosia.

Älä koskaan puhdista laitetta juoksevan veden alla.

• Puhdista laite huolellisesti jokaisen käytön jälkeen.
• Puhdista tuuletusaukot ja laitteen pinta pehmeällä harjalla tai liinalla.
• Poista tarvittaessa lastut, pöly ja lika pölynimurilla.
• Voitele liikkuvat osat säännöllisesti.
• Älä päästä voiteluaineita kytkimiin, kiilahihnoihin, käyttöpyöriin ja poran iskunvarsiin.

6) Varastointi

Säilytä laitetta ja sen lisälaitteita pimeässä, kuivassa ja pakkaselta suojatussa paikassa, johon lapset eivät pääse käsiksi.

Optimaalinen säilytyslämpötila on 5-30 °C.

Säilytä sähkötyökalu alkuperäisessä pakkauksessaan.

Peitä sähkötyökalu suojataksesi sitä pölyltä tai kosteudelta.

7) Hävittäminen ja kierrätys

Laite toimitetaan pakkauksessa kuljetusvaurioiden välttämiseksi. Tämä pakkaus on raaka-ainetta ja voidaan siten käyttää uudelleen tai se voidaan integroida uudelleen raaka-ainekiertoon. Laite ja sen lisävarusteet on valmistettu eri materiaaleista, kuten metalleista ja muovista. Vie vialliset osat erityisiin jätteenkäsittelypisteisiin. Tarkista asia jälleenmyyjältäsi tai kunnallisviranomaiselta! Vanhoja laitteita ei saa hävittää kotitalousjätteen mukana!
