KÄYTTÖOHJE HPM-01 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Hydraulinen kaivuri
Malli	MSW-HPM-01
Suurin kapasiteetti [tonnia]	8
Lävistysalue halkaisijana [mm]	22-60
Mitat (leveys x pituus x korkeus) [mm]	170x405x170
Paino [kg]	5,3

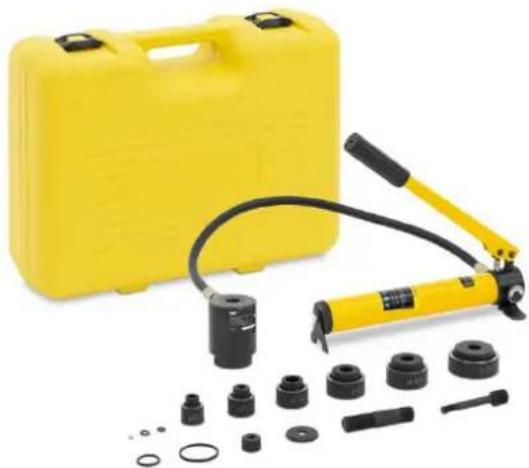

Tarkoitus

Tuote on työkalu reikien tekemiseen alle 3 mm paksuisiin metallilevyihin.

Käyttäjä on vastuussa kaikista vahingoista, jotka johtuvat tuotteen tahattomasta käytöstä.

Käyttöohjeet

VAROITUS

Kuormittamaton puristus ilman muotin asentamista on kielletty.

Menettelyt yleensä

1. Valmistelu: Aloita poraamalla 11,5 mm:n ohjausreikä työkappaleeseen käsisähköporalla.

2. Asennus: Työnnä männän vetotanko männän sylinterin ruuvikierteseen. Kiinnitä aluslevy vetotankoon ja aseta se ontelomaulaan. Venytä männän vetotanko ohjausreikään ja kiinnitä

ontelosuulake kiertämällä sitä varmistaen, että ontelosuulakkeen terä koskettaa tiukasti käsiteltävää pintaa. Tässä vaiheessa kupera muotti, työkappale ja onkalosuulake on kiinnitetty tiukasti.

1. Käyttö: Sulje vuotoventtiili kääntämällä sitä myötäpäivään. Paina sitten toistuvasti nostokahvaa aktivoidaksesi mäntäpumpun, mikä lisää öljynpainetta. Tämä synnyttää leikkausvoiman kuperan ja onkalon muotin väliin leikkaen työkappaleen läpi.

2. Purkaminen: Kun reikä on valmis, löysää vuotoventtiillä kääntämällä sitä vastapäivään öljynpaineen vapauttamiseksi.

3. Puhdistus: Irrota kupera muotti, poista kaikki jätemateriaalit ontelosta ja pyyhi muotti puhtaaksi.

Asennus ja käyttö

1. Poista pölysuojukset liittimistä; kiinnitä letku mäntiin ja pumppuun. Pujota pölysuojukset yhteen.

HUOM Kiristä liittimet käsin kokonaan, kunnes kaikki kierteet ovat kiinni. Älä käytä työkaluja.

1. Valitse rei'itys, meisti ja vedä tappi, joka tekee oikean kokoisen reiän.

2. Määritä ja merkitse reiän tarkka sijainti. Poraa reikä poranterällä, joka on hieman vetonastaa suurempi. Tämä on pilottireikä.

HUOM Kierrä 3/8" sovittimen vetotappi männän akselin päähän. Kierrä ruuviholkki männän akseliin lävistimessä ja meistissä, jossa on 1-1/8" keskireikä.

1. Kierrä 3/4" männän akseli kokonaan männän sisään. Katso kuva.

2. Asenna välilevyt tarpeen mukaan. Katso tämän sivun kuvia.

3. Liu'uta muotti vetotapin yli niin, että muotin avoin pää on poispäin painimesta.

4. Työnnä vetotappi ohjausreiän läpi.

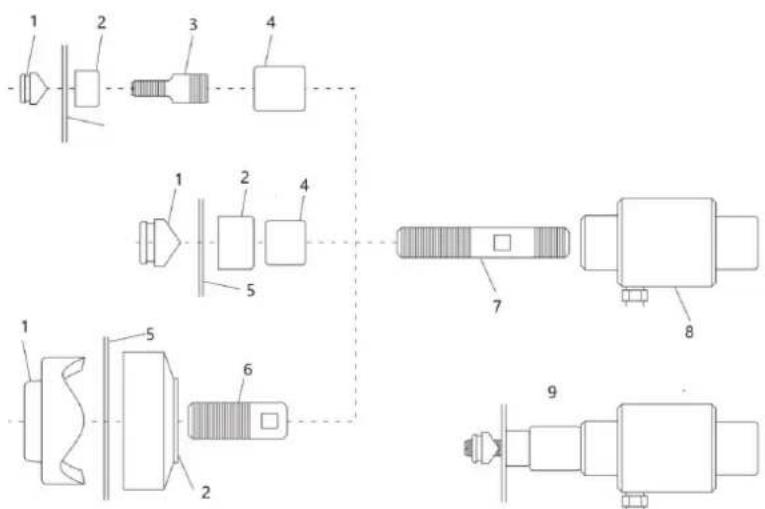

1. Booli

2. Kuole

3. 3/8" sovittimen vetonasta

4. Välikappale

5. Materiaali

6. 1-1/8" hiha

7. 3/4" vetonasta

8. Ram

9. Valmistunut kokoonpano

10. Pujota lävistin vetonastan päälle niin, että meistimen leikkauspinnat ovat materiaalia kohti. Kiristä lävistintä käsin, kunnes välikappaleet, meistin, materiaali ja lävistin ovat tiukasti kiinni.

HUOM Kaikkien lävistyskierteiden on kytkeydyttävä vetonastan kierteisiin. Jos jokin lävistyskierteistä ei ole kiinni, pura kokoonpano, irrota yksi välikkeistä ja kokoa kokoonpano uudelleen.

VAROITUS

Älä käytä pumppua sen jälkeen, kun painimen liike on pysähtynyt. Pumpun vivun käyttämisen jatkaminen painimen pysähtymisen jälkeen vaurioittaa paininta.

Jos painin pysähtyy ennen kuin reikä on valmis, lopeta pumppaus. Tarkista, että asetukset ovat oikein ja että et ole ylittänyt työkalun kapasiteettia. Katso asennusohjeet. Pura tarvittaessa kokoonpano ja lisää välikappale.

1. Aktivoi pumppu. Katso tarkat ohjeet pumpun mukana toimitetusta käyttöohjeesta. Tue painimen painoa pumppua käytettäessä. Tämä estää männän putoamisen, kun lävistys on valmis.

2. Vapauta paine pumpusta.

Kuva viitteeksi

VAROITUS

• Älä lyö mitään työkalun osaa, sillä se voi olla vaarallista käyttäjälle.
• Älä pidä kiinni letkusta, kun se on paineen alaisena.

VAROITUS

• Kytkimellä voi yhdistää pumpun toiseen työkaluun nopeasti ja helposti. Uros- ja naarasliittimen on liityttävä hyvin, muuten se voi vahingoittaa käyttäjää.
• Pumppaa kahvaa varovasti, jotta öljy virtaa tasaisesti, muuten se vaurioittaa hydraulijärjestelmää.

1 2 3

|

4 5

||

7 6

III

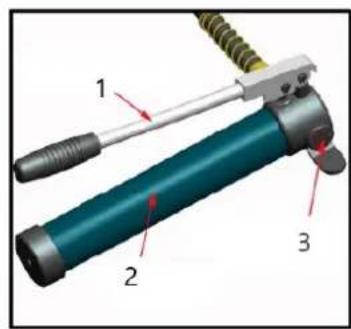

1. Aktiivinen kahva

2. Öljysäiliö

3. Vapauta paine manuaalisesti

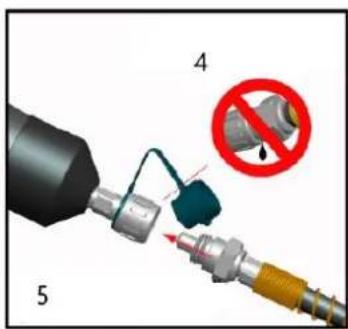

4. Ota asiaankuuluva kohde

5. Liitä liitin jaettuun työpäähän

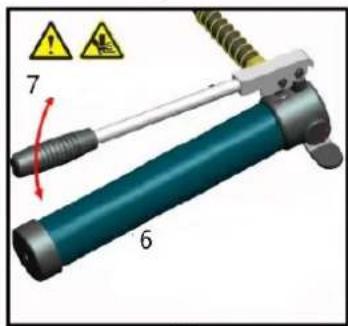

6. Kierrä kääntöruuvia tiukasti myötäpäivään ennen käyttöä

7. Kahvan pumppaus

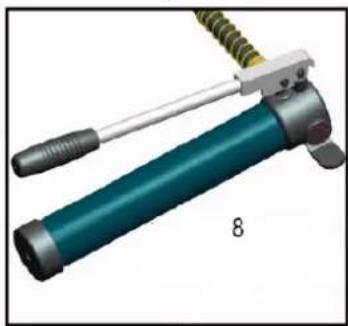

8. Kun olet suorittanut yhden syklin, löysää kiertoruuvia paineen vapauttamiseksi.

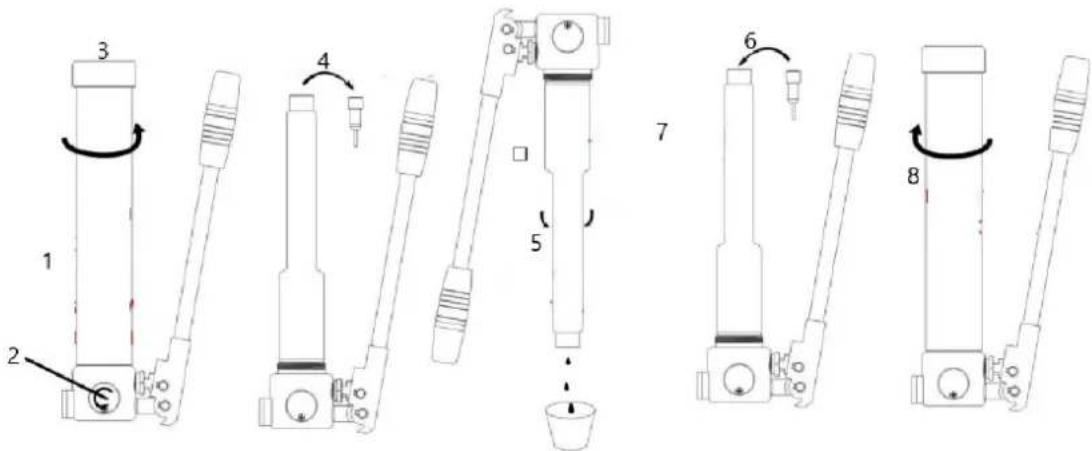

Hydrauliöljyn lisäys

1. Kiinnitetty pystysuoraan pöytäruuvipuristimeen

2. Vapauta paine kiertämällä ruuvia

3. Pyöritä pumpun kahva ulos

4. Irrota pistoke

5. Jäteöljyn tyhjennys

6. Puhtaan hydrauliöljyn täyttö

7. Poistoilma ja aseta öljytulppa

8. Pyöritä pumpun kahva takaisin

Huolto

VAROITUS Vaurioituneet laitteet voivat aiheuttaa vakavia henkilövahinkoja. Älä käytä vahingoittuneita laitteita. Jos huomaat epänormaalia ääntä tai tärinää, korjaa ongelma ennen kuin käytät laitetta edelleen.

HUOM Työkalun sisällä oleva pöly tai ilma voi vahingoittaa tiivistesarjaa, jolloin työkalu menettää toimintansa. Kun vaihdat öljyä, varmista, että öljy on puhdas ja pölytön. Anna öljyn valua kokonaan putkesta jonkin aikaa ennen kuin asetat öljytulpan paikalleen.

1. Tarkista työkalun yleinen kunto ennen jokaista käyttöä. Tarkista, että liitin on puhdas. Tarkista löystyneet ruuvit, liikkuvien osien kohdistusvirhe tai kiinnittyminen, halkeamia tai rikkoutuneita osia tai muita olosuhteita, jotka voivat vaikuttaa laitteen turvalliseen toimintaan.
2. Puhdista työkalun ulkopinnat käytön jälkeen puhtaalla, kostealla, voitele ruosteenestoöljy työkalun metallipinnalle ja meistit ruostumisen välttämiseksi. Säilytä työkalu kuivassa ympäristössä. Liitin tulee peittää korkilla ajoissa, muuten pöly pääsee öljyn sisään ja saastuttaa.
3. Vain pätevä huoltoteknikko saa huoltaa työkalua.
4. Pidentääksesi työkalun käyttöikää, vaihda öljy vuosittain. Varmista, että öljy on suodatettu 120 meshin verkolla tai yli 30 μm siivilä. Vältä sillä välin pölyn joutumista öljykuppiin.
5. Pitkän käytön jälkeen tiivistesarjat vaurioituvat. Jos vuotoja ilmenee, ota yhteyttä valmistajaan ja/tai jälleenmyyjään tiivistesarjan vaihtamiseksi.

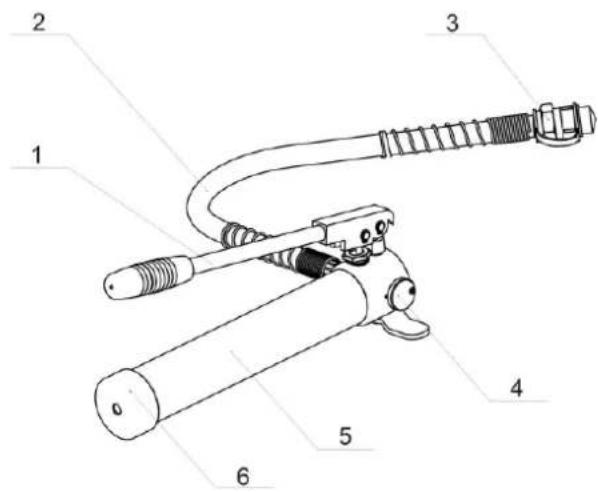

Osat (viite)

Järj. nro	Nimi Toiminto
1	aktiivinen kahva	toimintaa varten
2	letku	öljyn kuljetukseen
3	liitin	liittämistä varten työpäähän
4	Kierrä ruuvia	paineen vapauttamiseksi
5	Pumpun runko	öljyn varastointiin
6	Kierrekorkki	öljyputken peittämiseen öljyn vuotamisen estämiseksi
