HASZNÁLATI ÚTMUTATÓ HPM-01 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Hidraulikus lyukásó
Modell	MSW-HPM-01
Kapacitás maximális teljesí tmény [tonna]	8
Lyukasztási tartomány átmérőben [mm]	22-60
Méretek (szélesség x hosszúság x magasság) [mm]	170x405x170
Súly [kg]	5,3

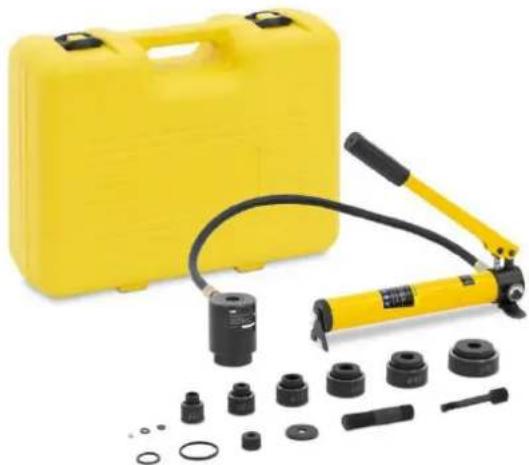

Cél

A termék egy olyan szerszám, amelyet 3 mm alatti vastagságú fémlemezeken történő lyukak készítésére használnak.

A felhasználó felel a termék nem rendeltetésszerű használatából eredő károkért.

Használati utasítás

FIGYELMEZTETÉS

Tilos a szerszám felszerelése nélküli terhelés nélküli préselés.

Eljárások általában

1. Előkészítés: Kezdje azzal, hogy kézi elektromos fúróval 11,5 mm-es vezetőfuratot fúr a munkadarabba.

2. Összeszerelés: Helyezze be a dugattyú húzó rúdját a dugattyús henger csavarmenetébe.
   Csatlakoztassa az alátétet a húzórúdhoz, és helyezze azt az üregbe. Nyújtsa be a dugattyúhúzó rudat a vezetőfuratba, és csavarással rögzítse az üregszerszámot, biztosítva, hogy az üregszerszám pengéje szorosan érintkezzen a megmunkálandó felülettel. Ezen a ponton a domború szerszám, a munkadarab és az üreges szerszám szilárdan rögzítve van.

3. Művelet: Az óramutató járásával megegyező irányban elforgatva zárja be a kiömlőszelepet. Ezután nyomja meg többször a felfelé lépő fogantyút a dugattyúszivattyú aktiválásához, amely növeli az olajnyomást. Ez nyíróerőt hoz létre a domború és az üreges szerszámok között, amely átvágja a munkadarabot.
4. Kirakodás: Ha a lyuk elkészült, az óramutató járásával ellentétes irányban elforgatva lazítsa meg a kiömlőszelepet, hogy az olajnyomás megszűnjön.
5. Takarítás: Távolítsa el a domború szerszámot, távolítsa el a hulladékot az üreges szerszámból, és törölje tisztára a szerszámot.

Beállítás és működés

1. Távolítsa el a csatlakozókról a porvédő sapkákat; csatlakoztassa a tömlót a dugattyúhoz és a szivattyúhoz. Cérnázza össze a porvédő sapkákat.

MEGJEGYZÉS A csatlakozókat kézzel húzza meg teljesen, amíg az összes menet be nem kapcsolódik. Ne használjon szerszámokat.

1. Válassza ki azt a lyukasztót, szerszámot és húzócsapot, amely a megfelelő méretű lyukat készíti.

2. Határozza meg és jelölje meg a lyuk pontos helyét. Egy, a húzócsapnál valamivel nagyobb fúrószárral fúrjon egy lyukat. Ez a próbafúrás.

MEGJEGYZÉS A 3/8" középfurattal rendelkező lyukasztó és szerszám esetében a 3/8" adapterhúzócsapot a dugattyútengely végébe kell csavarni. Az 1-1/8" középfurattal rendelkező lyukasztó és szerszám esetében a csavarhüvelyt csavarja fel a dugattyútengelyre.

1. A 3/4"-os dugattyútengelyt teljesen csavarja be a dugattyúba. Lásd az ábrát.
2. Szükség szerint szerelje be a távtartókat. Lásd az ezen az oldalon található ábrákat.
3. Csúsztassa a szerszámot a húzókapocs fölé úgy, hogy a szerszám nyitott vége a fúrószár felé nézzen.
4. Helyezze be a húzócsapot az előfuraton keresztül.

1. Punch

2. Die

3. 3/8"-os adapter húzórúd

4. Távtartó

5. Anyag

6. 1-1/8" hüvely

7. 3/4"-os húzócsap

8. Ram

9. Befejezett összeszerelés

10. Csavarja a lyukasztót a húzócsapra úgy, hogy a lyukasztó vágófelületei az anyag felé nézzenek. Kézzel húzza meg a lyukasztót, amíg a távtartók, a szerszám, az anyag és a lyukasztó jól illeszkedik.

MEGJEGYZÉS Az összes lyukasztó menetnek bele kell illeszkednie a húzócsap menetébe. Ha valamelyik lyukasztó menet nem áll be, szerelje szét a berendezést, távolítsa el az egyik távtartót, és szerelje vissza a berendezést.

FIGYELMEZTETÉS

Ne működtesse a szivattyút, miután a dugattyú mozgása megállt. A szivattyúkar további működtetése a dugattyú megállása után károsítja a dugattyút.

Ha a dugattyú megáll, mielőtt a lyuk elkészülne, állítsa le a szivattyúzást. Ellenőrizze, hogy a beállítás helyes-e, és hogy nem lépte-e túl a szerszám kapacitását. Lásd a beállítási utasításokat. Ha szükséges, szerelje szét a berendezést, és adjon hozzá távtartót.

1. Aktiválja a szivattyút. Konkrét utasításokat a szivattyúhoz mellékelt kezelési útmutatóban talál. A szivattyú működtetésekor támassza meg a kos súlyát. Ez megakadályozza, hogy a kos leessen, amikor a lyukasztás befejeződött.

2. Engedje le a nyomást a szivattyúnál.

Illusztráció referenciaként

VIGYÁZAT

• Ne kopogtassa meg a szerszám egyetlen részét sem, mert ez veszélyes lehet a kezelőre.
• Ne fogja a tömlőt, amikor az nyomás alatt van.

FIGYELMEZTETÉS

• A csatlakozó segítségével a szivattyú gyorsan és egyszerűen csatlakoztatható más szerszámhoz. A hím és a nőstény csatlakozónak jól kell csatlakoznia, különben sérülést okozhat a kezelőnek.
• Óvatosan pumpálja a fogantyút, hogy az olaj egyenletesen áramoljon, különben károsítja a hidraulikus rendszert.

1 2 3

4 5

1

7 6

|||

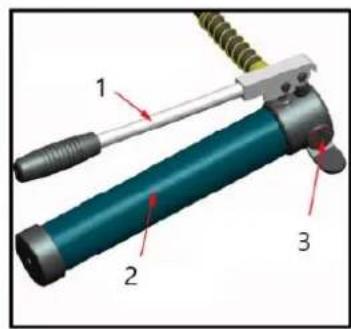

1. Aktív fogantyú

2. Olajtartály

3. Kézzel oldja fel a nyomást

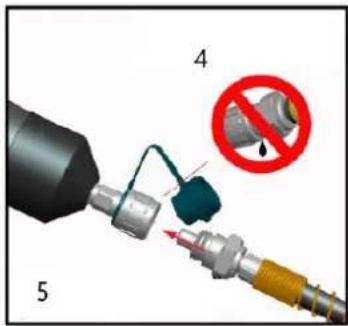

4. Vegye a vonatkozó elemet

5. Csatlakoztassa a csatlakozót az osztott munkafejhez

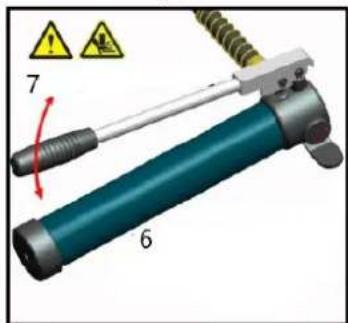

6. Működés előtt az óramutató járásával megegyező irányban szorosan forgassa el az elforgatócsavart.

7. A fogantyú pumpálása

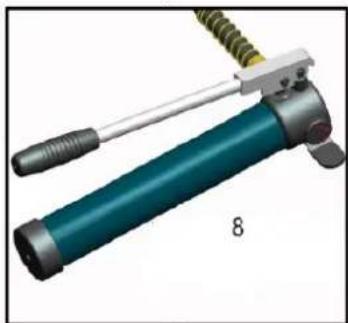

8. Egy ciklus befejezése után lazítsa meg az elforgatócsavart a nyomás elengedéséhez.

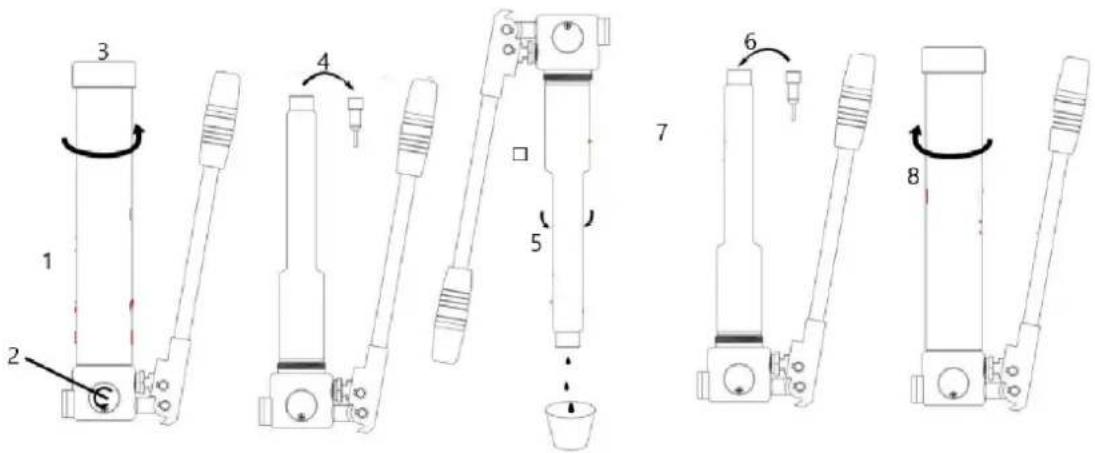

Hidraulikaolaj hozzáadása

1. Függőlegesen a padon lévő csavarhúzóra rögzítve

2. Forgassa el a csavart a nyomás elengedéséhez

3. Forgassa ki a szivattyú fogantyúját

4. Vegye ki a dugót

5. A fáradt olaj leeresztése

6. Tiszta hidraulikaolaj feltöltése

7. Kipufogó levegő és olajdugó behelyezése

8. Forgassa vissza a szivattyú fogantyúját

KARBANTARTÁS

FIGYELMEZTETÉS A sérült berendezés súlyos személyi sérülést okozhat. Ne használjon sérült berendezést. Ha rendellenes zajt vagy rezgést észlel, a berendezés további használata előtt javí ttassa ki a problémát.

MEGJEGYZÉS A szerszám belsejében lévő por vagy levegő károsíthatja a tömítő készletet, ami a szerszám működésképtelenségéhez vezethet. Az olajcsere során ügyeljen arra, hogy az olaj tiszta és pormentes legyen. Hagyjon egy kis időt, hogy az olaj teljesen kifolyjon a csőből, mielőtt behelyezné az olajdugót.

1. Minden használat előtt ellenőrizze a szerszám általános állapotát. Ellenőrizze, hogy a csatlakozó tiszta-e. Ellenőrizze, hogy nincsenek-e meglazult csavarok, a mozgó alkatrészek nem megfelelő beállítása vagy kötése, repedt vagy törött alkatrészek, vagy bármilyen más olyan állapot, amely befolyásolhatja a biztonságos működést.

2. Használat után tisztítsa meg a szerszám külső felületeit tiszta, nedves, kenje be a rozsdát megakadályozó olajjal a szerszám fémfelületét és a szerszámokat a rozsdásodás elkerülése érdekében. Tárolja a szerszámot

száraz környezetben. A csatlakozót időben le kell fedni a kupakkal, különben a por bejut az olajba és szennyezi azt.

1. A szerszámot csak szakképzett szerviztechnikus szervizelheti.
2. A szerszám élettartamának meghosszabbítása érdekében évente cserélje ki az olajat. Győződjön meg róla, hogy az olajat 120 hálós hálóval vagy 30μm-es szűrővel szűri. Közben kerülje a poros az olajcsészébe.
3. Hosszú használat után a tömítő készletek megsérülnek, ha szivárgás van, kérjük, lépjen kapcsolatba a gyártóval és/vagy a forgalmazóval a tömítő készletek cseréje érdekében.

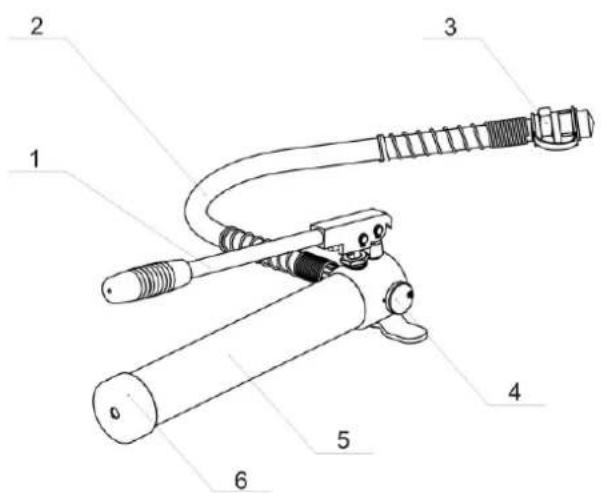

Alkatrészek (referenciaként)

Nr	Név	Működés leírása
1	aktív fogantyú	működéshez
2	tömlő	olajszállításhoz
3	csatlakozó	a munkafejhez való csatlakozáshoz
4	Forgassa el a csavart	nyomáscsökkentésre
5	Szivattyútest	olaj tárolására
6	Csavaros kupak	az olajcső lefedésére az olaj szivárgásának megakadályozása érdekében
