HASZNÁLATI ÚTMUTATÓ PPH-T500 MSW
Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a info@expondo.com címen érhetők el.
Műszaki adatok
| Paraméter leírása Paraméter értéke | |
| Precíziós mérleg | Pneumatikus gyalugép kalapács |
| Modell | MSW-PPH-T500 |
| Méretek (szélesség x hosszúság x magasság) [mm] | 600x1040x500 |
| Súly [kg] | 20,8 |
Cél
A termék fémfelületek alakítására és simítására használt szerszám, különösen a fémmegmunkálásban és az autójavításban. Sűrített levegővel működik, amely egy kalapácsot hajt meg, amely a fémre csapódik, és a felületet simítja vagy finomítja. Ez a szerszám ideális az olyan feladatokhoz, mint a horpadások eltávolítása, a hegesztett varratok simítása vagy a fémlemezek egyenletes felületének kialakítása műhelyben és gyártásban egyaránt.
A felhasználó felel a termék nem rendeltetésszerű használatából eredő károkért.
Felszerelés
- Csatlakoztassa a főtartót (3) az asztaltartóhoz (2). Helyezzen be két csavart (6) alátétekkel (10) az asztaltartón (2) és a főtartón (3) keresztül. Csúsztasson fel még két alátétet (10) és rugós alátétet (9), majd csavarja fel a csavaranyákat (7).

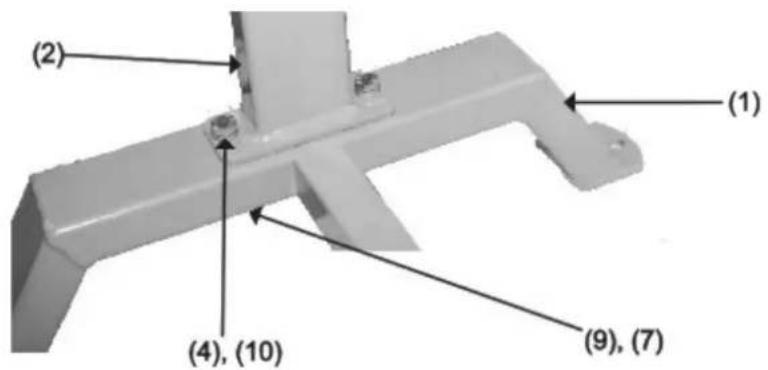

- Csatlakoztassa az asztaltartót (2) a lábhoz (1). Helyezzen be két csavart (4) alátétekkel (10) az asztaltartón (2) és a lábon (1) keresztül lefelé. Csúsztasson fel még két alátétet (10) és rugós alátétet (9), majd csavarja fel a csavaranyákat (7). A részleteket lásd az 1. ábrán.
ábra
-
Rögzítse a keresztrudat (8) a főtartóhoz (3) és a lábhoz (1). Csúsztassa a rugós alátétet (9) és az alátétet (10) a csavarra (5). Fűzze be a fő tartószerkezeten (3) keresztül a keresztrúdba (8). Az ellenkező oldalról csúsztassa a rugós alátétet (9) és az alátétet (10) a második csavarra (5), majd csavarja be a lábba (1) és a keresztrúdba (8).
- Húzza meg az összes hardvert.
- Ellenőrizze, hogy az állvány egyenletesen, teljesen a talajon nyugszik-e. Győződjön meg róla, hogy minden hardver teljesen meg van húzva.
- Csavarja ki és távolítsa el mindkét dugót (11), és töltse fel az állványt homokkal, hogy csökkentse a termék használatakor keletkező zajt. Csak homokot használjon az állvány feltöltéséhez. Ne használjon más anyagot vagy folyadékot az állvány feltöltéséhez. Csavarozza vissza a dugókat az állványra. A részleteket lásd a 2. ábrán.
ábra
-
Helyezze a terméket az állvány tetejére, és igazítsa egymáshoz az állvány és a termék rögzítőfuratait. Helyezze a termék kezelőrészét az állvány lába (1) fölé a borítóképen látható módon.
- Rögzítse a terméket az állványhoz egy megfelelő hosszúságú Grade-5 csavar (nem tartozék) átcsúsztatásával egy lapos alátéten (nem tartozék), majd a termék alapfuratán, végül az állvány rögzítőlemezén keresztül. Csúsztasson egy másik lapos alátétet (nem tartozék) a csavarra. Csatlakoztasson egy önzáró anyát (nem tartozék). Ismételje meg ezt a műveletet a többi rögzítőfuratnál. Ezután húzza meg az összes anyát.
- Az állvány három 7/16"-os furattal rendelkezik a munkafelületre történő rögzítéshez (a hardver nem tartozék). Győződjön meg róla, hogy sík, egyenletes felületen használják, amely alkalmas az állvány, a termék, a megmunkálandó fém és a gyalulási folyamatból származó rezgések elviselésére.
Karbantartás és tisztítás
- Tisztítsa meg az állványt nedves ruhával. Ne használjon csiszolóanyagokat, durva vegyszereket vagy tisztítószereket, mivel ezek megkarcolják és károsítják az állványt.
- Minden használat előtt ellenőrizze az állvány általános állapotát. Ellenőrizze, hogy nincsenek-e meglazult kötőelemek, megrepedt vagy törött alkatrészek, illetve bármilyen más olyan állapot, amely
befolyásolhatja a biztonságos működést. Mindig győződjön meg arról, hogy a gyalu szilárdan rögzítve van az állványhoz. Ne használjon sérült berendezést.
Alkatrészek

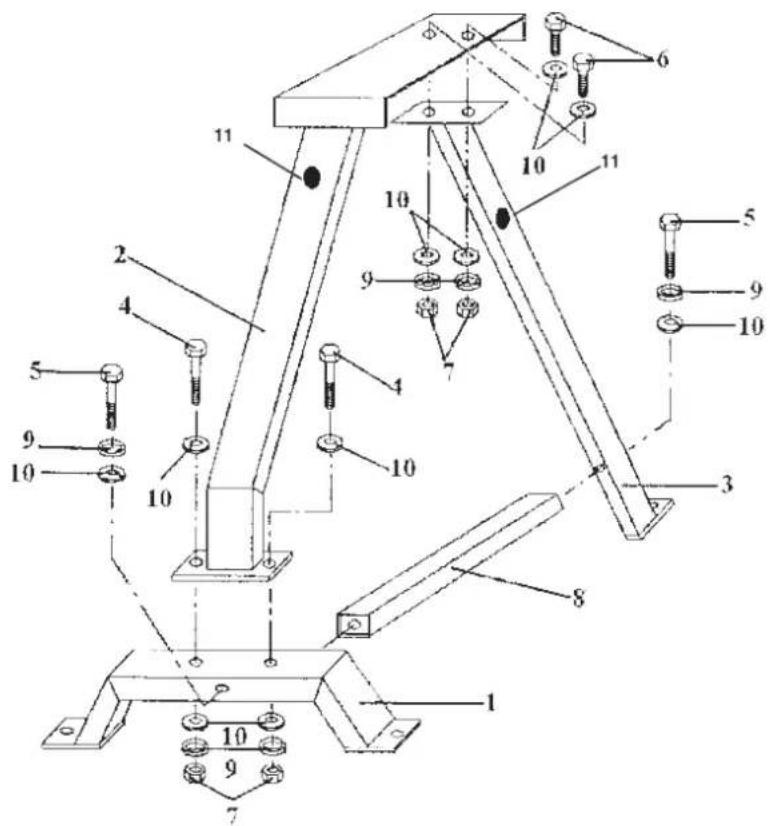

Robbanásveszélyes nézet
| Nr | Alkatrész Leírás |
| 1 Láb | |
| 2 Asztali támogatás | |
| 3 Fő támogatás | |
| 4 Csavar M 8 x 50mm | |
| 5 Csavar M8 x 75mm | |
| 6 Csavar M8 x 20mm | |
| 7 M8-as anya | |
| 8 Keresztrúd | |
| 9 Tavaszi alátét | |
| 10 Lapos alátét | |
| 11 Villásdugó |
