MANUAL DE USUARIO PPH-T500 MSW
MANUAL DE INSTRUCCIONES
HASZNÁLATI ÚTMUTATÓ BRUGSANVISNINGENKEL
KÄYTTÖOHJE
GEBRUIKSAANWIJZING
BRUKSANVISNING
Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a info@expondo.com.
Características técnicas
| Descripción del parámetro | Valor del parámetro |
| Nombre del producto | Martillo de aplanado neumático |
| Modelo | MSW-PPH-T500 |
| Dimensiones (Ancho x Largo x Alto) [mm] | 600x1040x500 |
| Peso [kg] | 20,8 |
Objetivo
El producto es una herramienta utilizada para dar forma y alisar superficies metálicas, especialmente en la metalurgia y la reparación de automóviles. Funciona mediante aire comprimido para impulsar un martillo que golpea el metal, aplanando o afinando su superficie. Esta herramienta es ideal para tareas como eliminar abolladuras, alisar costuras soldadas o crear un acabado uniforme en chapa metálica tanto en talleres como en entornos de fabricación.
El usuario es responsable de cualquier daño resultante de un uso no previsto del producto.
Montaje
- Conecte el soporte principal (3) al soporte de la mesa (2). Inserte dos pernos (6) con arandelas (10) hacia abajo a través del soporte de la mesa (2) y el soporte principal (3). Deslice dos arandelas más (10), arandelas de resorte (9) y enrosque las tuercas (7).

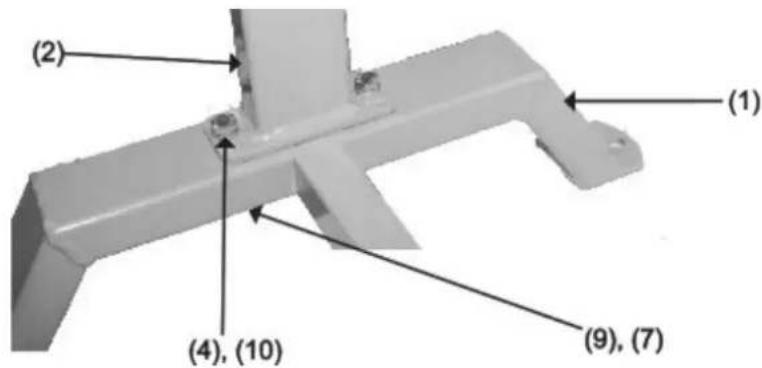

- Fije el soporte de la mesa (2) a la pata (1). Inserte dos pernos (4) con arandelas (10) hacia abajo a través del soporte de la mesa (2) y hacia abajo a través de la pata (1). Deslice dos arandelas más (10), arandelas de resorte (9) y enrosque las tuercas (7). Consulte la Figura 1 para obtener más detalles.
- Asegure la barra transversal (8) tanto al soporte principal (3) como a la pata (1). Deslice la arandela elástica (9) y la arandela (10) sobre el perno (5). Pase el hilo a través del soporte principal (3) y hasta la barra transversal (8). Desde el lado opuesto, deslice la arandela elástica (9) y la arandela (10) sobre el segundo perno (5) y enrósquela en la pata (1) y en la barra transversal (8).
- Apriete todos los tornillos.
- Verifique el soporte para asegurarse de que esté asentado de manera uniforme y completamente apoyado en el suelo. Asegúrese de que todos los herrajes estén completamente apretados.
- Desatornille y retire ambos tapones (11) y rellene el soporte con arena para reducir el ruido al utilizar el producto. Utilice únicamente arena para rellenar el soporte. No utilice ningún otro material ni ningún líquido para rellenar el soporte. Atornille nuevamente los tapones al soporte. Consulte la Figura 2 para obtener más detalles.
- Coloque el producto sobre el soporte y alinee los orificios de montaje tanto del soporte como del producto. Coloque la parte operativa del producto sobre la pata (1) del soporte como se muestra en la imagen de la portada.
- Asegure el producto al soporte deslizando un perno de grado 5 (no incluido) de longitud adecuada a través de una arandela plana (no incluida), luego a través del orificio de la base del producto y luego a través de la placa de montaje del soporte. Deslice otra arandela plana (no incluida) sobre el perno. Coloque una tuerca autoblocante (no incluida). Repita esta operación para los orificios de montaje restantes. Luego apriete todas las tuercas.
- El soporte tiene tres orificios de 7/16" para montarlo en su superficie de trabajo (hardware no incluido). Asegúrese de utilizarlo sobre una superficie plana y nivelada capaz de soportar el soporte, el producto, el metal en el que se está trabajando y la vibración del proceso de cepillado.
Mantenimiento y limpieza
- Limpie el soporte con un paño húmedo. No utilice abrasivos, productos químicos agresivos ni detergentes, ya que pueden rayar y dañar el soporte.
- Antes de cada uso, inspeccione el estado general del soporte. Compruebe si hay sujetadores sueltos, piezas agrietadas o rotas y cualquier otra condición que pueda afectar su funcionamiento seguro. Asegúrese siempre de que la cepilladora esté firmemente fijada al soporte. No utilice equipos dañados.
Regiones

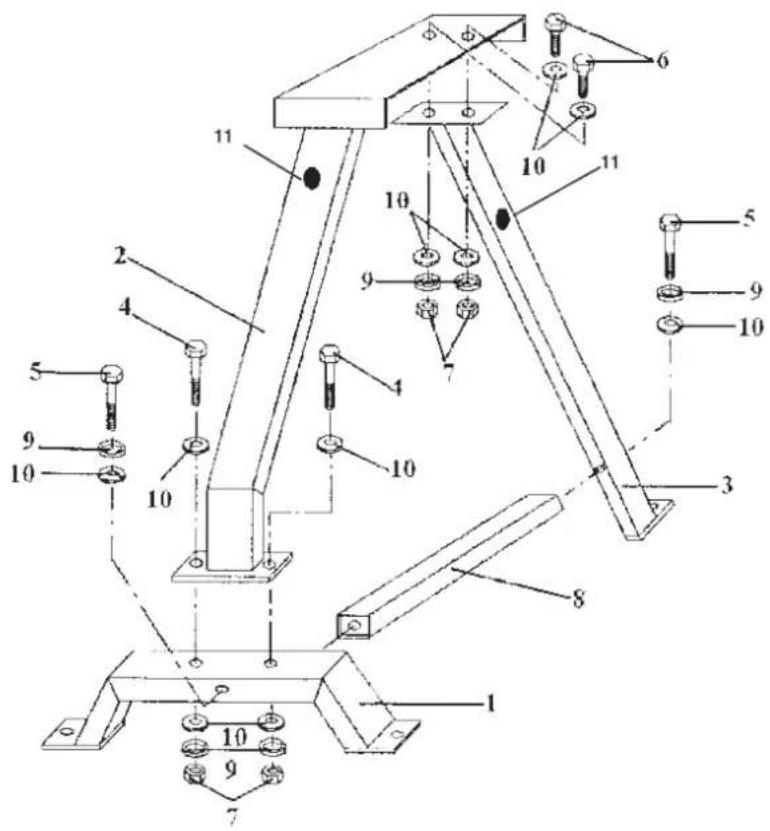

Vista explosiva
