NAUDOJIMO INSTRUKCIJA PPH-T500 MSW
Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Dėjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą info@expondo.com.
Techniniai duomenys
| Parametru aprašymas Parametru reikšmė | |
| Produkto pavadinimas | Pneumatinis obliavimo plaktukas |
| Modelis | MSW-PPH-T500 |
| Matmenys (plotis x ilgis x aukštis) [mm] | 600x1040x500 |
| Svoris [kg] | 20,8 |
Tikslas
Produktas yra įrankis, naudojamas metaliniams paviršiams formuoti ir išlyginti, ypač metalo apdirbimo ir automobilių remonto srityse. Jis veikia naudodamas suslėgtą orą, kad sumuštų plaktuką, kuris atsitrenkia j metalą, išlygindamas arba patobulindamas jo paviršių. Šis įrankis puikiai tinka tokioms užduotims kaip įlenkimų šalinimas, suvirintų siūlių išlyginimas arba vienodos lakštinio metalo apdailos kūrimas tiek dirbtuvėse, tiek gamyboje.
Naudotojas atsako už bet kokią żalą, atsiradusią dėl gaminio naudojimo ne pagal paskirtį.
Surinkimas
- Prijunkite pagrindinj atramą (3) prie stalo atramos (2). Ikiškite du varžtus (6) su poveržlėmis (10) per stalo atramą (2) ir pagrindinę atramą (3). Uždėkite dar dvi poveržles (10), spyruoklines poveržles (9) ir užsukite veržles (7).
- Pritvirtinkite stalo atramą (2) prie kojos (1). Jkiškite du varžtus (4) su poveržlėmis (10) žemyn per stalo atramą (2) ir žemyn per koją (1). Uždėkite dar dvi poveržles (10), spyruoklines poveržles (9) ir užsukite veržles (7). Daugiau informacijos rasite 1 paveiksle.


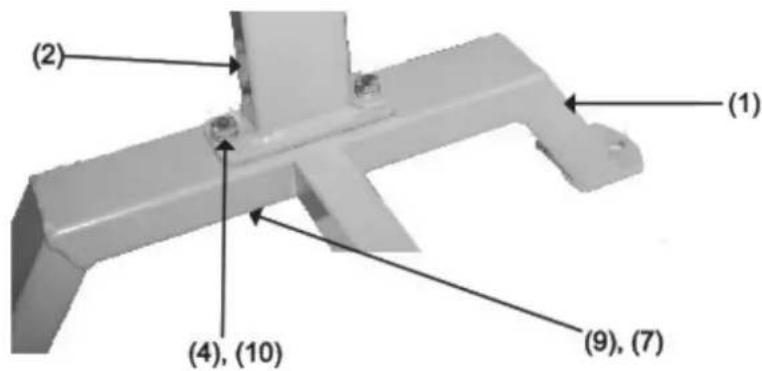

(2) (1) (4), (10) (9), (7)1 pav
- Pritvirtinkite skersinj strypą (8) prie pagrindinės atramos (3) ir kojos (1). Spyruoklinę poveržlę (9) ir poveržlę (10) užmaukite ant varžto (5). Jkiškite per pagrindinę atramą (3) ir j skersinj strypą (8). Iš priešingos pusės užstumkite spyruoklinę poveržlę (9) ir poveržlę (10) ant antrojo varžto (5) ir jsukite j koją (1) ir j skersinj strypą (8).
- Priveržkite visą techninę jrangą.
- Patikrinkite stovą, kad įsitikintumėte, jog jis tolygiai sėdi ir visiškai remiasi į žemę. Įsitikinkite, kad visa techninė įranga yra visiškai priveržta.
- Atsukite ir išimkite abu kištukus (11) ir užpildykite stovą smėliu, kad sumažintumėte triukšmą naudojant gaminį. Stovo užpildymui naudokite tik smėlj. Stovo užpildymui nenaudokite jokių kitų medžiagų ar skysčių. Prisukite kištukus atgal ant stovo. Išsamiau žr. 2 pav.
-
Padėkite gaminį ant stovo viršaus ir sulygiuokite stovo ir gaminio tvirtinimo angas. Padėkite gaminio valdymo dalį virš stovo kojos (1), kaip parodyta viršelio paveikslėlyje.
-
Pritvirtinkite gaminj prie stovo, perstumdami tinkamo ilgio 5 klasės varžtą (nepridedama) per plokščią poveržlę (nepridedama), tada per gaminio pagrindo angą ir per stovo tvirtinimo plokštę. Užmaukite kitą plokščią poveržlę (nepridedama) ant varžto. Pritvirtinkite savaime užsifiksuojančią veržlę (nepridedama). Pakartokite šią operaciją su likusiomis tvirtinimo angomis. Tada priveržkite visas veržles.
-
Stovas turi tris 7/16 colių skyles, skirtas pritvirtinti prie darbo paviršiaus (aparatinė įranga nejeina). Įsitikinkite, kad jis naudojamas ant lygaus, lygaus paviršiaus, galinčio palaikytį stovą, gaminį, apdirbamą metalą ir vibraciją, atsirandančią dėl obliavimo.
Priežiūra ir valymas
- Nuvalykite stovą drėgna šluoste. Nenaudokite abrazyvinių medžiagų, stiprių cheminių medžiagų ar ploviklių, nes jie subraižys ir sugadins stovą.
- Prieš kiekvieną naudojimą patikrinkite bendrą stovo būklę. Patikrinkite, ar nėra atsilaisvinusių tvirtinimo detalių, jtrūkusių ar sulūžusių dalių ir kitų sąlygų, kurios gali turėti įtakos saugiam jo veikimui. Visada įsitikinkite, kad oblius tvirtai pritvirtintas prie stovo. Nenaudokite pažeistos įrangos.
Dalys

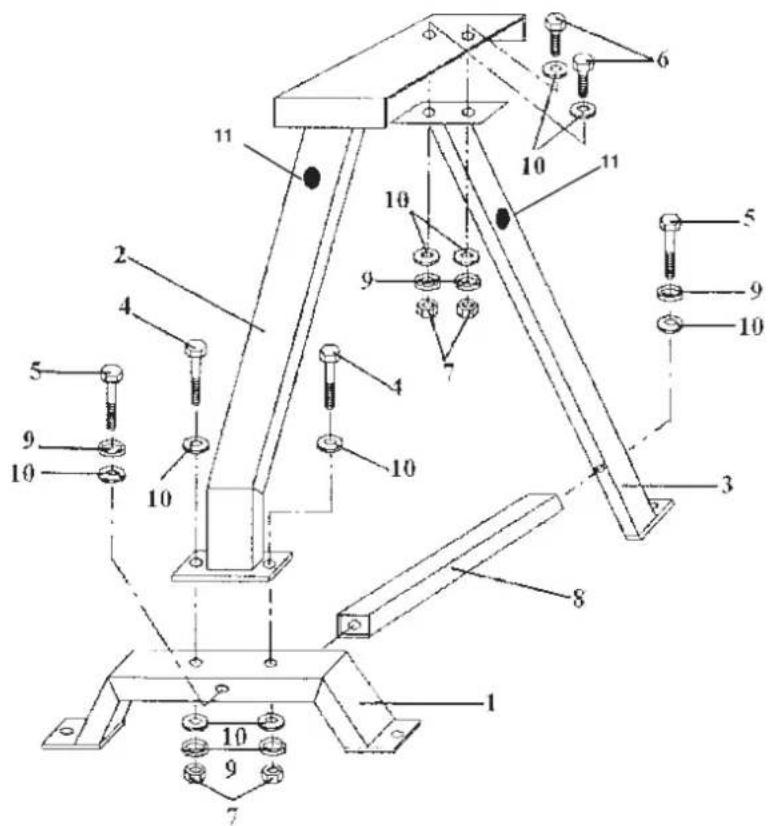

Sprogstamas vaizdas
| Nr. Dalies aprašymas |
| 1 Kojos |
| 2 Stalo palaikymas |
| 3 Pagrindinis palaikymas |
| 4 Varžtas M 8 x 50 mm |
| 5 Varžtas M8 x 75 mm |
| 6 Varžtas M8 x 20 mm |
| 7 Veržlė M8 |
| 8 Cross Bar |
| 9 Spyruoklinė poveržlė |
| 10 Plokščia poveržlė |
| 11 Kištukas |
