Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Pneumatické hobľovacie kladivo
Model	MSW-PPH-T500
Rozmery (šírka x dĺžka x výška) [mm]	600x1040x500
Hmotnosť [kg]	20,8

Účel

Výrobok je nástroj používaný na tvarovanie a vyhladzovanie kovových povrchov, najmä v kovoobrábaní a opravách automobilov. Funguje pomocou stlačeného vzduchu na poháňanie kladiva, ktoré naráža na kov, vyrovnáva alebo zušľachťuje jeho povrch. Tento nástroj je ideálny pre úlohy, ako je odstraňovanie priehlbín, vyhladzovanie zvarových švov alebo vytváranie konzistentnej povrchovej úpravy na plechu v dielni aj vo výrobe.

Používatel' je zodpovedný za akékoľvek škody, ktoré vzniknú v dôsledku nesprávneho použitia produktu.

Montáž

1. Pripojte hlavnú podperu (3) k podpere stola (2). Vložte dve skrutky (6) s podložkami (10) nadol cez podperu stola (2) a hlavnú podperu (3). Nasuňte d'alšie dve podložky (10), pružné podložky (9) a navlečte matice (7).
2. Pripevnite podperu stola (2) k nohe (1). Vložte dve skrutky (4) s podložkami (10) nadol cez podperu stola (2) a nadol cez nohu (1). Nasuňte d'alšie dve podložky (10), pružné podložky (9) a navlečte matice (7). Podrobnosti nájdete na obrázku 1.

(2) (1) (4), (10) (9), (7)

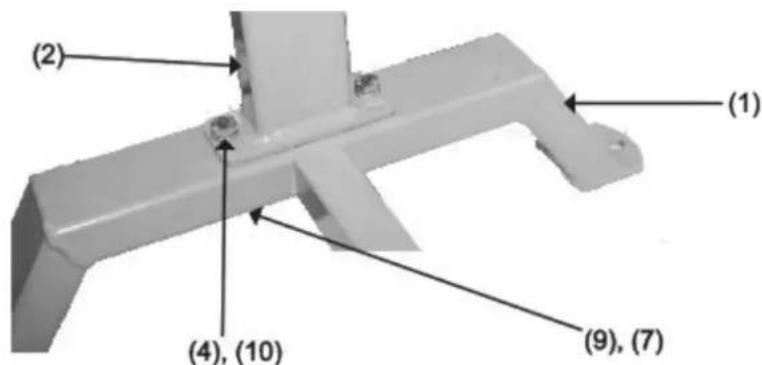

Obrázok 1

1. Pripevnite priečnu tyč (8) k hlavnej podpere (3) aj nohe (1). Nasuňte pružinovú podložku (9) a podložku (10) na skrutku (5). Prevlečte cez hlavnú podperu (3) a do priečnej tyče (8). Z opačnej strany nasuňte pružnú podložku (9) a podložku (10) na druhú skrutku (5) a navlečte do nohy (1) a do priečnej tyče (8).
2. Utiahnite všetok hardvér.
3. Skontrolujte stojan, aby ste sa uistili, že sedí rovnomerne a úplne spočiva na zemi. Uistite sa, že všetok hardvér je úplne dotiahnutý.
4. Odskrutkujte a vyberte obe zástrčky (11) a naplňte stojan pieskom, aby ste znížili hluk pri používaní produktu. Na vyplnenie stojana používajte iba piesok. Na naplnenie stojana nepoužívajte žiadny iný materiál ani žiadne tekutiny. Naskrutkujte zástrčky späť na stojan. Podrobnosti nájdete na obrázku 2.

(3) (11)

Obrázok 2

1. Umiestnite produkt na vrch stojana a zarovnajte montážne otvory stojana aj produktu. Umiestnite ovládaciu časť produktu nad nohu (1) stojana, ako je znázornené na obrázku na obale.

2. Zaistite produkt k stojanu zasunutím skrutky triedy 5 (nie je súčastou dodávky) primeranej dĺžky cez plochú podložku (nie je súčastou dodávky), potom cez základný otvor produktu a potom cez montážnu dosku stojana. Na skrutku nasuňte dálšiu plochú podložku (nie je súčastou dodávky). Nasadťe samosvornú maticu (nie je súčastou dodávky). Zopakujte túto operáciu pre zostávajúce montážne otvory. Potom utiahnite všetky matice.

3. Stojan má tri 7/16" otvory na pripevnenie k pracovnej ploche (hardvér nie je súčastou balenia). Uistite sa, že sa používa na rovnom, rovnom povrchu, ktorý dokáže podopriet stojan, výrobok, opracovávaný kov a vibrácie z procesu hobľovania.

Údržba a čistenie

• Stojan čistite vlhkou handričkou. Nepoužívajte abrazívne prostriedky, agresívne chemikálie alebo čistiace prostriedky, pretože by mohli poškriabať a poškodit’ stojan.
• Pred každým použitím skontrolujte celkový stav stojana. Skontrolujte, či nie sú uvoľnené upevňovacie prvky, prasknuté alebo zlomené časti a akýkol’vek iný stav, ktorý by mohol ovplyvnit’ jeho bezpečnú prevádzku. Vždy sa uistite, že je hoblík pevne pripevnený k stojanu. Poškodené zariadenie nepoužívajte.

Časti

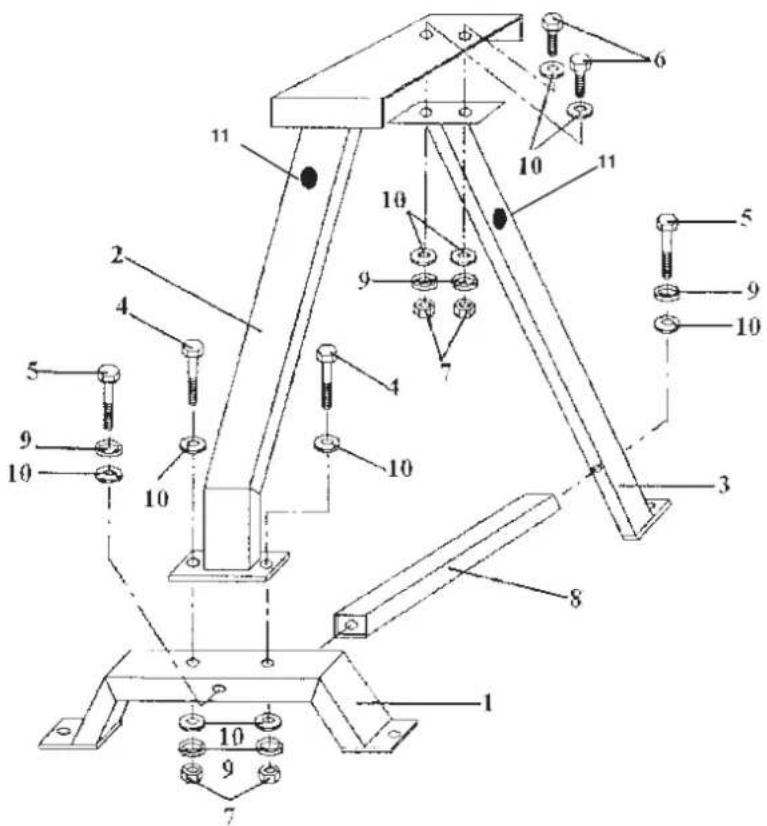

Výbušný pohl'ad
