BEDIENUNGSANLEITUNG PPH-T500 MSW
Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Richtigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über info@expondo.com erhältlich.
Technische Daten
| Beschreibung des Parameters Parameterwert | |
| Produktname | Pneumatischer Glättungshammer |
| Modell | MSW-PPH-T500 |
| Abmessungen (Breite x Länge x Höhe) [mm] | 600x1040x500 |
| Gewicht [kg] | 20,8 |
Zweck
Das Produkt ist ein Werkzeug, das zum Formen und Glätten von Metalloberflächen verwendet wird, insbesondere in der Metallverarbeitung und der Autoreparatur. Sie arbeitet mit Druckluft, die einen Hammer antreibt, der auf das Metall schlägt und seine Oberfläche glättet oder verfeinert. Dieses Werkzeug ist ideal für Aufgaben wie das Entfernen von Dellen, das Glätten von Schweißnähten oder das Erzeugen einer gleichmäßigen Oberfläche auf Blechen sowohl in der Werkstatt als auch in der Fertigung.
Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Produkts entstehen.
Montage
- Verbinden Sie die Hauptstütze (3) mit der Tischstütze (2). Stecken Sie zwei Schrauben (6) mit Unterlegscheiben (10) durch die Tischstütze (2) und die Hauptstütze (3). Schieben Sie zwei weitere Unterlegscheiben (10) und Federscheiben (9) auf und schrauben Sie die Muttern (7) auf.

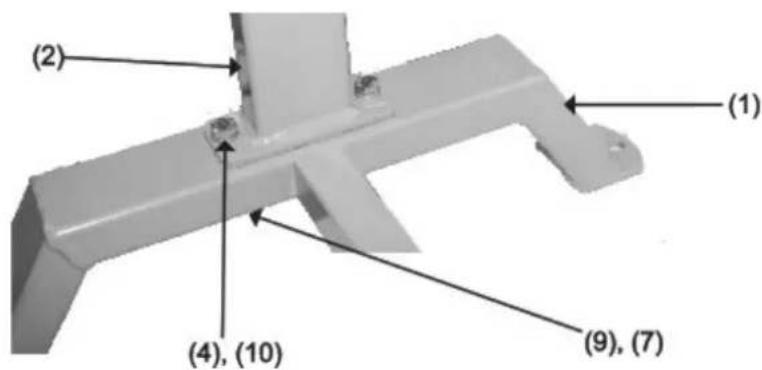

- Befestigen Sie die Tischstütze (2) am Bein (1). Stecken Sie zwei Schrauben (4) mit Unterlegscheiben (10) durch die Tischstütze (2) und durch das Bein (1). Schieben Sie zwei weitere Unterlegscheiben (10) und Federscheiben (9) auf und schrauben Sie die Muttern (7) auf. Siehe Abbildung 1 für Einzelheiten.
- Befestigen Sie die Querstange (8) sowohl an der Hauptstütze (3) als auch am Bein (1). Schieben Sie die Federscheibe (9) und die Unterlegscheibe (10) auf die Schraube (5). Durch die Hauptstütze (3) und in die Querstange (8) einfädeln. Schieben Sie von der gegenüberliegenden Seite aus die Federscheibe (9) und die Unterlegscheibe (10) auf die zweite Schraube (5) und schrauben Sie sie in das Bein (1) und in die Querstange (8).
- Ziehen Sie alle Teile fest.
- Überprüfen Sie den Ständer, um sicherzustellen, dass er gleichmäßig und vollständig auf dem Boden aufliegt. Vergewissern Sie sich, dass alle Teile fest angezogen sind.
- Schrauben Sie die beiden Stopfen (11) ab, entfernen Sie sie und füllen Sie den Ständer mit Sand, um die Geräuschentwicklung bei der Benutzung des Geräts zu verringern. Verwenden Sie nur Sand zum Befüllen des Standes. Verwenden Sie keine anderen Materialien oder Flüssigkeiten zum Befüllen des Ständers. Schrauben Sie die Stopfen wieder auf den Ständer. Siehe Abbildung 2 für weitere Einzelheiten.
- Stellen Sie das Produkt auf den Ständer und richten Sie die Befestigungslöcher von Ständer und Produkt aus. Positionieren Sie das Bedienteil des Produkts über dem Fuß (1) des Ständers, wie auf dem Titelbild dargestellt.
- Befestigen Sie das Produkt am Ständer, indem Sie eine Schraube der Güteklasse 5 (nicht im Lieferumfang enthalten) in ausreichender Länge durch eine Unterlegscheibe (nicht im Lieferumfang enthalten), dann durch das Bodenloch des Produkts und anschließend durch die Montageplatte des Ständers schieben. Schieben Sie eine weitere Unterlegscheibe (nicht im Lieferumfang enthalten) über die Schraube. Befestigen Sie eine selbstsichernde Mutter (nicht im Lieferumfang enthalten). Wiederholen Sie diesen Vorgang für die übrigen Befestigungslöcher. Ziehen Sie dann alle Muttern fest.
- Der Ständer ist mit drei 7/16"-Löchern zur Befestigung an der Arbeitsfläche versehen (Hardware nicht im Lieferumfang enthalten). Stellen Sie sicher, dass das Gerät auf einer flachen, ebenen Oberfläche verwendet wird, die in der Lage ist, den Ständer, das Produkt, das zu bearbeitende Metall und die Vibrationen des Hobelvorgangs zu tragen.
Wartung und Reinigung
- Reinigen Sie den Ständer mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel, scharfe Chemikalien oder Reinigungsmittel, da diese den Ständer zerkratzen und beschädigen können.
- Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Ständers. Überprüfen Sie das Gerät auf lose Befestigungen, gerissene oder gebrochene Teile und alle anderen Zustände, die den sicheren Betrieb beeinträchtigen könnten. Vergewissern Sie sich immer, dass die Hobelmaschine fest mit dem Ständer verbunden ist. Verwenden Sie keine beschädigten Geräte.
Teile

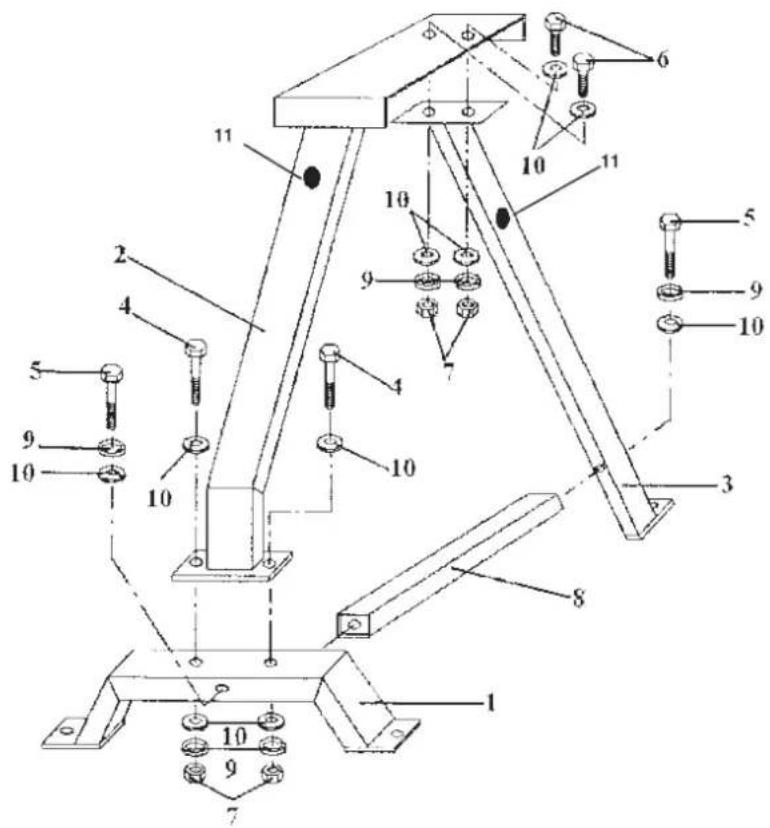

Explosive Aussicht
| Nr. Teil Beschreibung |
| 1 Standbein |
| 2 Tabelle Unterstützung |
| 3 Hauptunterstützung |
| 4 Schraube M 8 x 50mm |
| 5 Schraube M8 x 75mm |
| 6 Schraube M8 x 20mm |
| 7 Mutter M8 |
| 8 Querstange |
| 9 Federscheibe |
| 10 Unterlegscheibe |
| 11 Stecker |
