BRUKSANVISNING PPH-T500 MSW
Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via info@expondo.com.
Tekniska data
| Parameterbeskrivning Parametervärde | |
| Produktnamn | Pneumatisk hyvelhammare |
| Modell | MSW-PPH-T500 |
| Mått (bredd x längd x höjd) [mm] | 600x1040x500 |
| Vikt [kg] | 20,8 |
Ändamål
Produkten är ett verktyg som används för att forma och jämna metallytor, särskilt vid metallbearbetning och bilreparationer. Den arbetar med hjälp av tryckluft för att driva en hammare som slår mot metallen, vilket plattar ut eller förfinar dess yta. Detta verktyg är idealiskt för uppgifter som att ta bort bucklor, jämna ut svetsade sömmar eller skapa en konsekvent finish på plåt i både verkstads- och tillverkningsmiljöer.
Användaren är ansvarig för eventuell skada som uppstår på grund av oavsiktlig användning av produkten.
Montering
- Anslut huvudstödet (3) till bordsstödet (2). Sätt två bultar (6) med brickor (10) ner genom bordsstödet (2) och huvudstödet (3). Skjut på ytterligare två brickor (10), fjäderbrickor (9) och skruva på muttrarna (7).

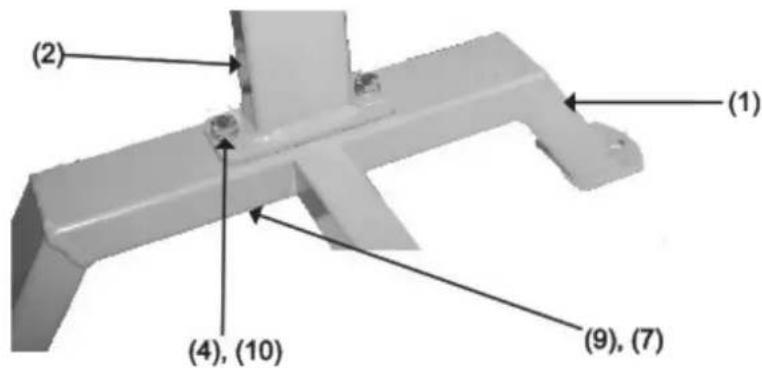

- Fäst bordsstödet (2) på benet (1). Sätt två bultar (4) med brickor (10) ner genom bordsstödet (2) och ner genom benet (1). Skjut på ytterligare två brickor (10), fjäderbrickor (9) och skruva på muttrarna (7). Se figur 1 för detaljer.
- Fäst tvärstången (8) på både huvudstödet (3) och benet (1). Skjut fjäderbrickan (9) och brickan (10) på bulten (5). Trä in genom huvudstödet (3) och in i tvärstången (8). Från motsatt sida, skjut fjäderbrickan (9) och bricka (10) på den andra bulten (5) och trä in i benet (1) och i tvärstången (8).
- Dra åt all hårdvara.
- Kontrollera stativet för att se till att det sitter jämnt, helt vilande på marken. Se till att all hårdvara är helt åtdragen.
- Skruva loss och ta bort båda pluggarna (11) och fyll stativet med sand för att minska buller när du använder produkten. Använd endast sand för att fylla stativet. Använd inte något annat material eller någon vätska för att fylla stativet. Skruva tillbaka pluggarna på stativet. Se figur 2 för detaljer.
- Placera produkten ovanpå stativet och rikta in monteringshålen på både stativet och produkten. Placera manöverdelen av produkten ovanför benet (1) på stativet som visas på omslagsbilden.
- Fäst produkten på stativet genom att skjuta en grad-5 bult (ingår ej) av tillräcklig längd genom en platt bricka (ingår ej), sedan genom produktens bottenhål och sedan genom monteringsplattan på stativet. Skjut en annan platt bricka (ingår ej) över bulten. Fäst en självlåsande mutter (ingår ej). Upprepa denna operation för de återstående monteringshålen. Dra sedan åt alla muttrar.
- Stativet har tre 7/16" hål för montering på din arbetsyta (härdvara ingår ej). Se till att den används på en plan, jämn yta som kan stödja stativet, produkten, metallen som bearbetas och vibrationerna från hyvlingsprocessen.
Underhåll & Rengöring
- Rengör stativet med en fuktig trasa. Använd inte slipmedel, starka kemikalier eller rengöringsmedel eftersom dessa kommer att repa och skada stativet.
- Inspektera stativets allmänna skick före varje användning. Kontrollera om det finns lösa fästelement, spruckna eller trasiga delar och andra tillständ som kan påverka dess säkra funktion. Se alltid till att hyveln är ordentligt fastsatt i stativet. Använd inte skadad utrustning.
Delar

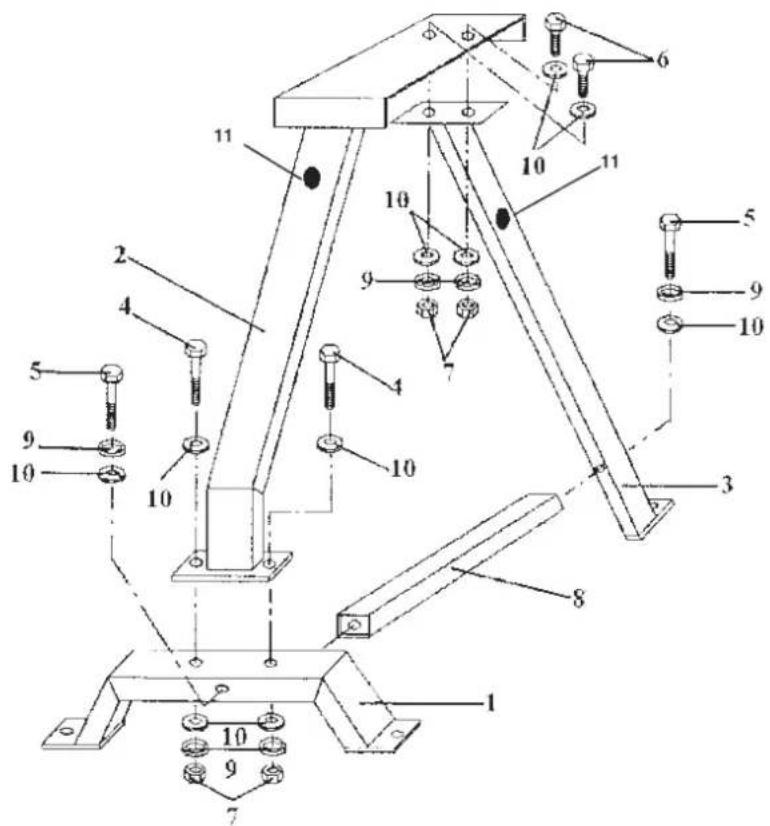

Explosiv vy
| Nr. Delbeskrivning |
| 1 Ben |
| 2 Bordsstöd |
| 3 Huvudstöd |
| 4 Bu t M 8 x 50mm |
| 5 Bu t M8 x 75mm |
| 6 Bu t M8 x 20mm |
| 7 Mutter M8 |
| 8 Cross Bar |
| 9 Fjäderbricka |
| 10 Platt bricka |
| 11 Plugg |
