MODE D'EMPLOI PPH-T500 MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via info@expondo.com.
Caractéristiques techniques
| Description du paramètre Valeur du paramètre | |
| Nom de produit | Marteau de rabotage pneumatique |
| Modèle | MSW-PPH-T500 |
| Dimensions (Largeur x Longueur x Hauteur) [mm] | 600x1040x500 |
| Poids [kg] | 20,8 |
But
Le produit est un outil utilisé pour façonner et lisser les surfaces métalliques, notamment dans le travail des métaux et la réparation automobile. Il fonctionne à l'aide d'air comprimé qui actionne un marteau qui frappe le métal, aplatissant ou affinant sa surface. Cet outil est idéal pour des tâches telles que l'élimination des bosses, le lissage des joints soudés ou la création d'une finition uniforme sur la tôle, aussi bien en atelier qu'en usine.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme du produit.
Montage
- Connectez le support principal (3) au support de table (2). Insérez deux boulons (6) avec rondelles (10) à travers le support de table (2) et le support principal (3). Faites glisser deux autres rondelles (10), des rondelles élastiques (9) et vissez les écrous (7).

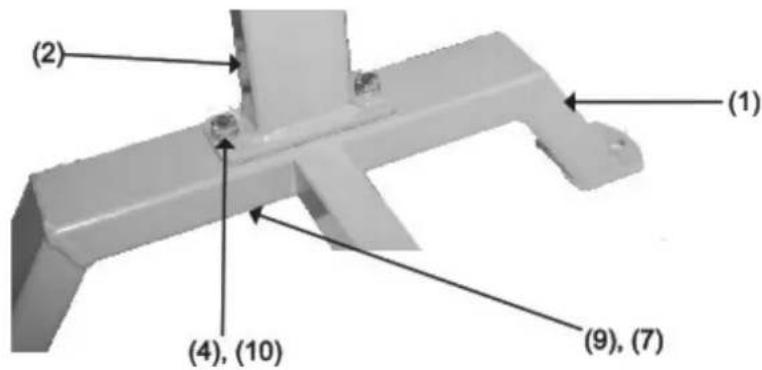

- Fixez le support de table (2) au pied (1). Insérez deux boulons (4) avec rondelles (10) à travers le support de table (2) et à travers la jambe (1). Faites glisser deux autres rondelles (10), des rondelles élastiques (9) et vissez les écrous (7). Voir la figure 1 pour plus de détails.
- Fixez la barre transversale (8) au support principal (3) et à la jambe (1). Faites glisser la rondelle élastique (9) et la rondelle (10) sur le boulon (5). Enfilez-le à travers le support principal (3) et dans la barre transversale (8). Du côté opposé, faites glisser la rondelle élastique (9) et la rondelle (10) sur le deuxième boulon (5) et vissez-les dans la jambe (1) et dans la barre transversale (8).
- Serrez tout le matériel.
- Vérifiez le support pour vous assurer qu'il est bien posé uniformément et qu'il repose entièrement sur le sol. Assurez-vous que tout le matériel est bien serré.
- Dévissez et retirez les deux bouchons (11) et remplissez le support de sable pour réduire le bruit lors de l'utilisation du produit. Utilisez uniquement du sable pour remplir le support. N'utilisez aucun autre matériau ni aucun liquide pour remplir le support. Revissez les bouchons sur le support. Voir la figure 2 pour plus de détails.
-
Placez le produit sur le support et alignez les trous de montage du support et du produit. Positionnez la partie opérationnelle du produit au-dessus du pied (1) du support comme indiqué sur la photo de couverture.
-
Fixez le produit au support en faisant glisser un boulon de grade 5 (non inclus) de longueur adéquate à travers une rondelle plate (non incluse), puis à travers le trou de base du produit, puis à travers la plaque de montage du support. Faites glisser une autre rondelle plate (non incluse) sur le boulon. Fixez un écrou autobloquant (non inclus). Répétez cette opération pour les trous de montage restants. Serrez ensuite tous les écrous.
-
Le support dispose de trois trous de 7/16" pour le monter sur votre surface de travail (matériel non inclus). Assurez-vous qu'il est utilisé sur une surface plane et horizontale capable de supporter le support, le produit, le métal travaillé et les vibrations du processus de planage.
Entretien et nettoyage
- Nettoyez le support avec un chiffon humide. N'utilisez pas d'abrasifs, de produits chimiques agressifs ou de détergents car ils rayeraient et endommageraient le support.
- Avant chaque utilisation, inspectez l'état général du support. Vérifiez les fixations desserrées, les pièces fissurées ou cassées et toute autre condition pouvant affecter son fonctionnement en toute
sécurité. Assurez-vous toujours que la raboteuse est solidement fixée au support. N'utilisez pas de matériel endommagé.
Parties

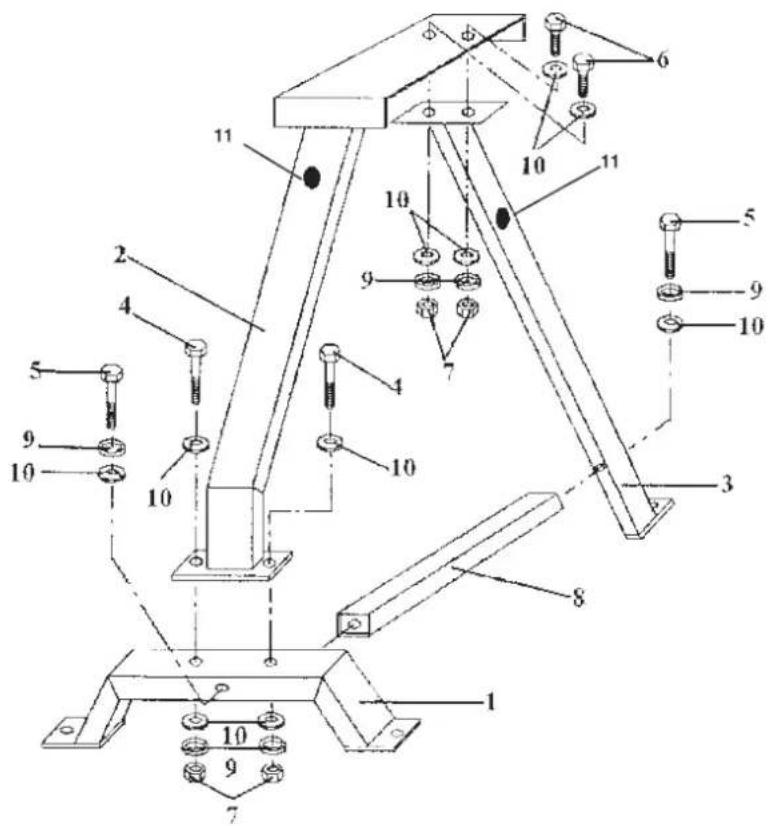

Vue explosive
| N° | Description de la pièce |
| 1 Pied | |
| 2 Support de table | |
| 3 Support principal | |
| 4 Boulon M 8 x 50 mm | |
| 5 Boulon M8 x 75 mm | |
| 6 Boulon M8 x 20 mm | |
| 7 Écrou M8 | |
| 8 Barre transversale | |
| 9 Rondelle élastique | |
| 10 Rondelle plate | |
| 11 Fiche | |
