РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PPH-T500 MSW
Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез info@expondo.com.
Технически данни
| Описание на параметъра Стойност на параметъра | |
| Име на продукта | Пневматичен рендосваш чук |
| Модел | MSW-PPH-T500 |
| Размери (ширина х дължина х височина) [mm] | 600x1040x500 |
| Тегло [kg] | 20,8 |
Цел
Продуктът е инструмент, използван за оформяне и изглаждане на метални повърхности, особено в металообработването и ремонта на автомобили. Той работи с помощта на сгъстен въздух за задвижване на чук, който удря метала, изравнявайки или рафинирайки повърхността му. Този инструмент е идеален за задачи като премахване на вдлъбнатини, изглаждане на заварени шевове или създаване на последователно покритие върху ламарина както в цех, така и в производствени настройки.
Потребителят е отговорен за всички щети, произтичащи от употребата на продукта не по предназначение.
Сглобяване
- Свържете основната опора (3) към опората за маса (2). Поставете два болта (6) с шайби (10) надолу през опората на масата (2) и основната опора (3). Плъзнете още две шайби (10), пружинни шайби (9) и навийте гайките (7).

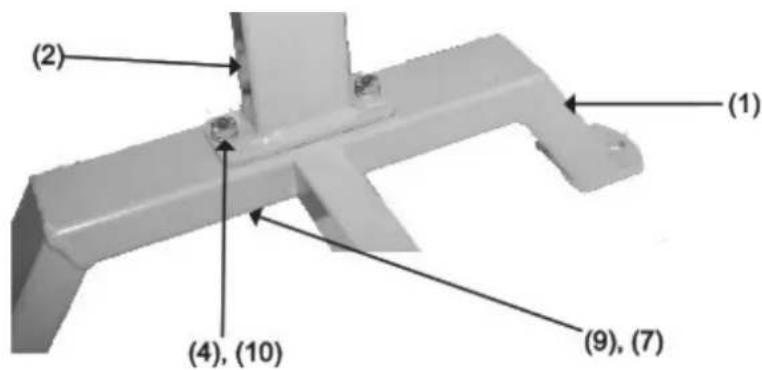

- Прикрепете опората за маса (2) към крака (1). Поставете два болта (4) с шайби (10) надолу през опората на масата (2) и надолу през крака (1). Плъзнете още две шайби (10), пружинни шайби (9) и навийте гайките (7). Вижте фигура 1 за подробности.
- Закрепете напречната греда (8) както към основната опора (3), така и към крака (1). Плъзнете пружинната шайба (9) и шайбата (10) върху болта (5). Вкарайте резба през основната опора (3) и в напречната греда (8). От противоположната страна плъзнете пружинната шайба (9) и шайбата (10) върху втория болт (5) и завийте в крака (1) и в напречната греда (8).
- Затегнете целия хардуер.
- Проверете стойката, за да се уверите, че стои равномерно, напълно опряна на земята. Уверете се, че целият хардуер е напълно затегнат.
- Развийте и отстранете двете тапи (11) и напълнете стойката с пясък, за да намалите шума при използване на продукта. Използвайте само пясък за запълване на стойката. Не използвайте друг материал или течност за пълнене на стойката. Завийте щепселите обратно към стойката. Вижте фигура 2 за подробности.
- Поставете продукта върху стойката и подравнете монтажните отвори на стойката и продукта. Разположете работната част на продукта над крака (1) на стойката, както е показано на снимката на корицата.
- Закрепете продукта към стойката, като плъзнете болт клас 5 (не е включен) с подходяща дължина през плоска шайба (не е включена), след това през основния отвор на продукта и след това през монтажната плоча на стойката. Плъзнете друга плоска шайба (не е включена) върху болта. Прикрепете самозаключваща се гайка (не е включена). Повторете тази операция за останалите монтажни отвори. След това затегнете всички гайки.
- Стойката има три отвора 7/16" за монтиране към вашата работна повърхност (хардуерът не е включен). Уверете се, че се използва върху плоска, равна повърхност, способна да поддържа стойката, продукта, метала, върху който се работи, и вибрациите от процеса на рендосване.
Поддръжка и почистване
- Почистете стойката с влажна кърпа. Не използвайте абразиви, силни химикали или почистващи препарати, тъй като те ще надраскат и повредят стойката.
- Преди всяка употреба проверявайте общото състояние на стойката. Проверете за разхлабени крепежни елементи, напукани или счупени части и всякакви други условия, които могат да повлияят на безопасната му работа. Винаги се уверявайте, че рендето е здраво закрепено към стойката. Не използвайте повредено оборудване.
Части

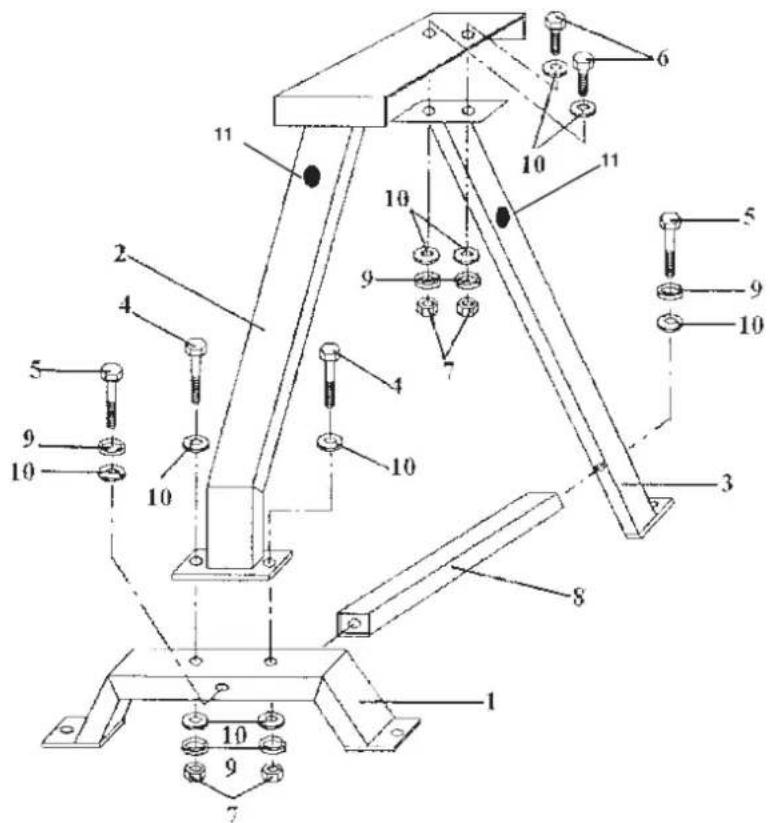

Експлозивна гледка
| н е | Описание на частта |
| 1 Крак | |
| 2 Поддръжка на маса | |
| 3 Основна поддръжка | |
| 4 Болт М 8 x 50 мм | |
| 5 Болт М8 x 75 мм | |
| 6 Болт М8 x 20 мм | |
| 7 Гайка М8 | |
| 8 Напречна лента | |
| 9 Пружинна шайба | |
| 10 Плоска шайба | |
| 11 Щепсел | |
