MANUAL DE UTILIZARE PPH-T500 MSW
Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin info@expondo.com.
Date tehnice
| Descrierea parametrilor | Valoarea parametrului |
| Numele produsului | Ciocan de rindeluit pneumatic |
| Model | MSW-PPH-T500 |
| Dimensiuni (lățime x lungime x înălțime) [mm] | 600x1040x500 |
| Greutate [kg] | 20,8 |
Scop
Produsul este un instrument utilizat pentru modelarea și netezirea suprafețelor metalice, în special în prelucrarea metalelor și repararea auto. Funcționează folosind aer comprimat pentru a antrena un ciocan care lovește metalul, aplatind sau rafinându-i suprafața. Această unealtă este ideală pentru sarcini precum îndepărtarea loviturilor, netezirea cusăturilor sudate sau crearea unui finisaj consistent pe tablă atât în atelier, cât și în setările de producție.
Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintenționată a produsului.
Asamblare
- Conectați suportul principal (3) la suportul de masă (2). Introduceți două șuruburi (6) cu șaibe (10) în jos prin Suportul Masei (2) și Suportul Principal (3). Glisați încă două șaibe (10), șaibe elastice (9) și filetați piulițele (7).
- Atașați suportul de masă (2) la picior (1). Introduceți două şuruburi (4) cu șaibe (10) în jos prin suportul pentru masă (2) și în jos prin picior (1). Glisați încă două șaibe (10), șaibe elastice (9) și filetați piulițele (7). Consultați Figura 1 pentru detalii.
- Fixați bara transversală (8) atât pe suportul principal (3) cât și pe picior (1). Glisați șaiba elastică (9) și șaiba (10) pe șurubul (5). Introduceți prin suportul principal (3) și în bara transversală (8). Din partea opusă, glisați Șaiba elastică (9) și Șaiba (10) pe al doilea șurub (5) și introduceți-l în picior (1) și în Bara transversală (8).
- Strângeti toate feroneria.
- Verificați suportul pentru a vă asigura că stă uniform, sprijinit complet pe sol. Asigurați-vă că toată hardware-ul este strâns complet.
- Deşurubați și scoateți ambele dopuri (11) și umpleți suportul cu nisip pentru a reduce zgomotul la utilizarea produsului. Folosiți doar nisip pentru a umple suportul. Nu utilizați niciun alt material sau orice lichid pentru a umple suportul. Înșurubați dopurile înapoi pe suport. Consultați Figura 2 pentru detalii.
- Aşezați produsul deasupra suportului și aliniați orificiile de montare ale suportului și ale produsului. Poziționați porțiunea de operare a produsului deasupra piciorului (1) al suportului, așa cum se arată în imaginea de copertă.
- Fixați produsul pe suport glisând un şurub de gradul 5 (nu este inclus) de lungime adecvată printr-o şaibă plată (nu este inclusă), apoi prin orificiul de bază al produsului și apoi prin placa de montare a suportului. Glisați o altă şaibă plată (nu este inclusă) peste şurub. Ataşați o piuliță cu autoblocare (nu este inclusă). Repetați această operațiune pentru găurile de montaj rămase. Apoi strângeți toate piulițele.
- Suportul are trei găuri de 7/16" pentru montarea lui pe suprafața de lucru (hardware nu este inclus). Asigurați-vă că este utilizat pe o suprafață plană, plană, capabilă să susțină suportul, produsul, metalul pe care se lucrează și vibrațiile din procesul de rindeluire.
Întreținere și curățare
- Curățați suportul cu o cârpă umedă. Nu utilizați abrazivi, substanțe chimice dure sau detergenți, deoarece acestea vor zgâria și deteriora suportul.
- Înainte de fiecare utilizare, verificați starea generală a suportului. Verificați dacă elementele de fixare sunt slăbite, piese crăpate sau rupte și orice altă condiție care ar putea afecta funcționarea în
siguranță. Asigurați-vă întotdeauna că rindeaua este bine atașată de suport. Nu folosiți echipamente deteriorate.
Piese

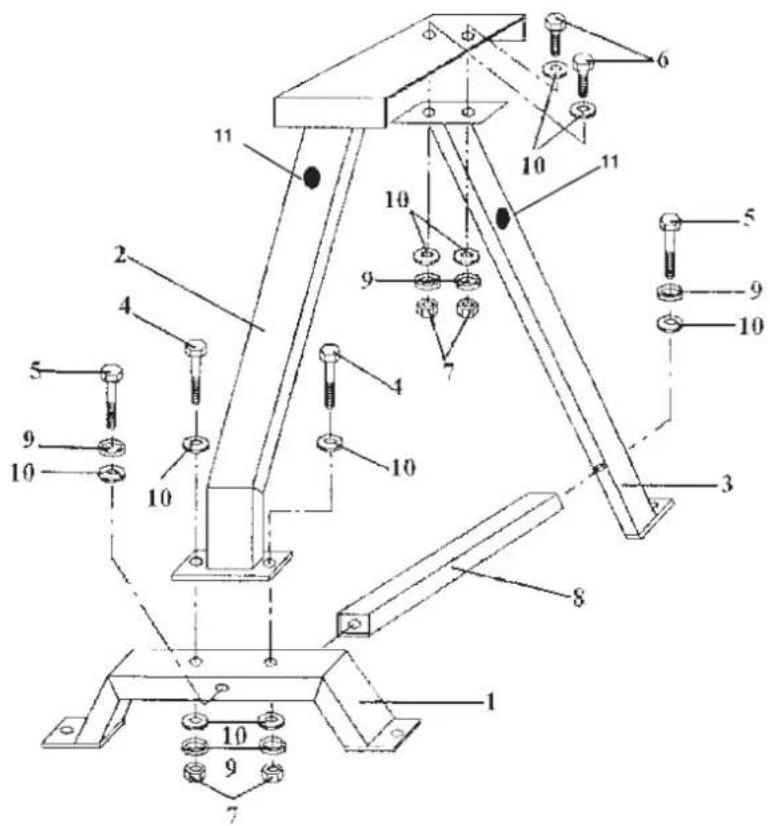

Vedere explozivă
| Nu. Descrierea piesei | |
| 1 Picior | |
| 2 Suport de masă | |
| 3 Suport principal | |
| 4 Bo t M 8 x 50mm | |
| 5 Bo t M8 x 75mm | |
| 6 Bo t M8 x 20mm | |
| 7 Piulita M8 | |
| 8 Bară transversală | |
| 9 Spalator cu arc | |
| 10 | Mașină de spălat plată |
| 11 priză | |
