MANUALE UTENTE PPH-T500 MSW
Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a info@expondo.com.
Dati tecnici
| Descrizione del parametro Valore del parametro | |
| Nome del prodotto | Martello pneumatico per spianatura |
| Modello | MSW-PPH-T500 |
| Dimensioni (larghezza x lunghezza x altezza) [mm] | Dimensioni: 600x1040x500 |
| Peso [kg] | 20,8 |
Scopo
Il prodotto è uno strumento utilizzato per modellare e levigare superfici metalliche, in particolare nella lavorazione dei metalli e nella riparazione di autoveicoli. Funziona utilizzando aria compressa per azionare un martello che colpisce il metallo, appiattendone o rifinendone la superficie. Questo strumento è ideale per attività quali la rimozione di ammaccature, la levigatura di saldature o la creazione di una finitura uniforme su lamiere sia in officina che in ambito produttivo.
L'utente è responsabile di eventuali danni derivanti da un uso improprio del prodotto.
Montaggio
- Collegare il supporto principale (3) al supporto del tavolo (2). Inserire due bulloni (6) con rondelle (10) attraverso il supporto del tavolo (2) e il supporto principale (3). Inserire altre due rondelle (10), le rondelle elastiche (9) e avvitare i dadi (7).

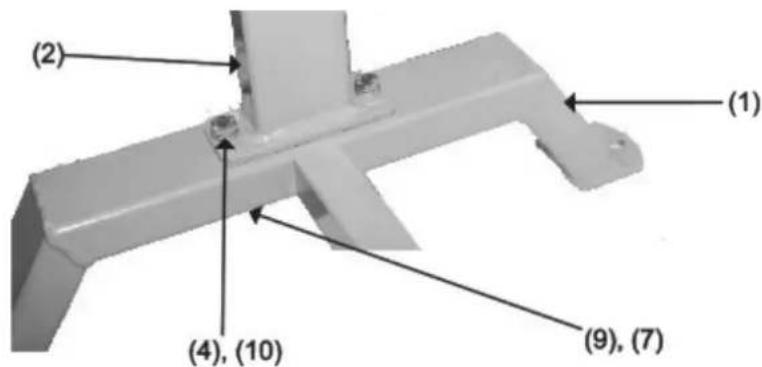

- Fissare il supporto del tavolo (2) alla gamba (1). Inserire due bulloni (4) con rondelle (10) attraverso il supporto del tavolo (2) e attraverso la gamba (1). Inserire altre due rondelle (10), le rondelle elastiche (9) e avvitare i dadi (7). Per i dettagli vedere la Figura 1.
- Fissare la barra trasversale (8) sia al supporto principale (3) che alla gamba (1). Far scorrere la rondella elastica (9) e la rondella (10) sul bullone (5). Infilare attraverso il supporto principale (3) e nella barra trasversale (8). Dal lato opposto, far scorrere la rondella elastica (9) e la rondella (10) sul secondo bullone (5) e avvitarle nella gamba (1) e nella barra trasversale (8).
- Stringere tutta la bulloneria.
- Controllare il supporto per accertarsi che sia posizionato in modo uniforme e completamente appoggiato al terreno. Assicurarsi che tutta la bulloneria sia ben serrata.
- Svitare e rimuovere entrambi i tappi (11) e riempire il supporto con sabbia per ridurre il rumore durante l'utilizzo del prodotto. Per riempire il supporto utilizzare solo sabbia. Non utilizzare altri materiali o liquidi per riempire il supporto. Riavvitare i tappi sul supporto. Per i dettagli vedere la Figura 2.
-
Posizionare il prodotto sulla parte superiore del supporto e allineare i fori di montaggio del supporto e del prodotto. Posizionare la parte operativa del prodotto sopra la gamba (1) del supporto come mostrato nell'immagine di copertina.
-
Fissare il prodotto al supporto facendo scorrere un bullone di grado 5 (non incluso) di lunghezza adeguata attraverso una rondella piatta (non inclusa), quindi attraverso il foro della base del prodotto e infine attraverso la piastra di montaggio del supporto. Far scorrere un'altra rondella piatta (non inclusa) sul bullone. Fissare un dado autobloccante (non incluso). Ripetere questa operazione per i fori di montaggio rimanenti. Quindi stringere tutti i dadi.
-
Il supporto è dotato di tre fori da 7/16" per il montaggio sulla superficie di lavoro (hardware non incluso). Assicurarsi di utilizzarlo su una superficie piana e livellata, in grado di sostenere il supporto, il prodotto, il metallo su cui si sta lavorando e le vibrazioni derivanti dal processo di spianatura.
Manutenzione e pulizia
- Pulire il supporto con un panno umido. Non utilizzare abrasivi, prodotti chimici aggressivi o detergenti poiché potrebbero graffiare e danneggiare il supporto.
- Prima di ogni utilizzo, controllare le condizioni generali del supporto. Controllare che non vi siano elementi di fissaggio allentati, parti incrinate o rotte e qualsiasi altra condizione che possa comprometterne il funzionamento sicuro. Assicurarsi sempre che la pialla sia saldamente fissata al supporto. Non utilizzare apparecchiature danneggiate.
Parti

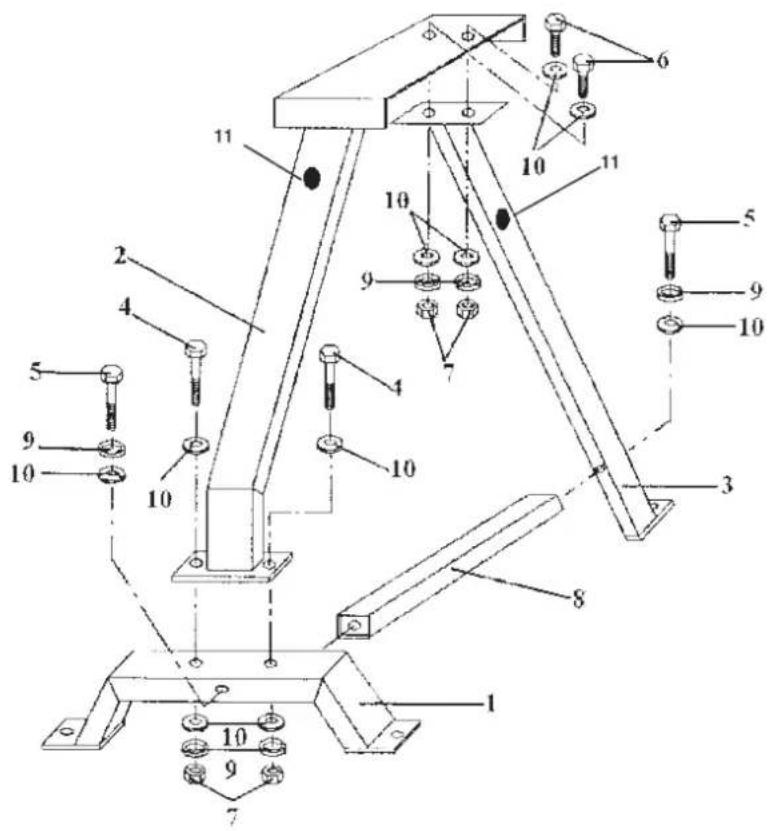

Vista esplosiva
| N. Descrizione della parte |
| 1 Gamba |
| 2 Supporto da tavolo |
| 3 Supporto principale |
| 4 Bullone M 8 x 50mm |
| 5 Bullone M8 x 75mm |
| 6 Bullone M8 x 20mm |
| 7 Dado M8 |
| 8 Barra trasversale |
| 9 Rondella elastica |
| 10 Rondella piatta |
| 11 Spina |
