INSTRUKCJA OBSŁUGI PPH-T500 MSW
Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem info@expondo.com.
Dane techniczne
| Opis parametru Wartość parametru | |
| Nazwa produktu | Młot pneumatyczny do wygładzania |
| Model | MSW-PPH-T500 |
| Wymiary (szerokość x długość x wysokość) [mm] | 600x1040x500 |
| Cieżar [kg] | 20,8 |
Zamiar
Produkt jest narzędziem służącym do kształtowania i wygładzania powierzchni metalowych, szczególnie w obróbce metali i naprawach samochodowych. Urządzenie wykorzystuje sprężone powietrze do napędzania młotka, który uderza w metal, spłaszczając lub uszlachetniając jego powierzchnię. Narzędzie to idealnie nadaje się do takich zadań, jak usuwanie wgnieceń, wygładzanie spoin spawalniczych lub tworzenie jednolitego wykończenia blach zarówno w warsztacie, jak i w środowisku produkcyjnym.
Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użytkowania produktu.
Montaż
- Podłącz wspornik główny (3) do wspornika stołowego (2). Włóż dwie śruby (6) z podkładkami (10) przez wspornik stołu (2) i wspornik główny (3). Nasuń dwie kolejne podkładki (10), podkładki sprężyste (9) i nakręć nakrętki (7).

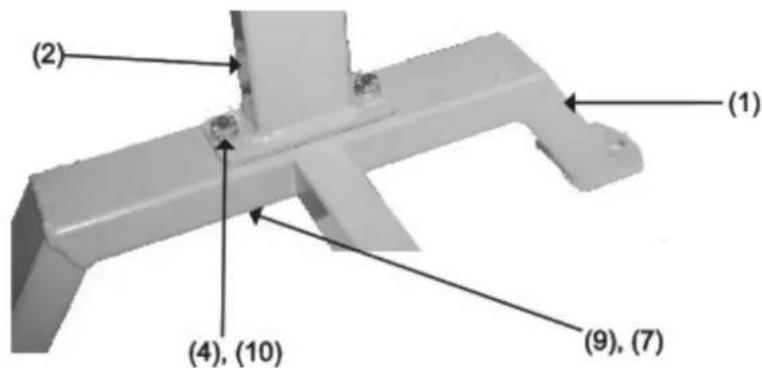

- Przymocuj podporę stołu (2) do nogi (1). Włóż dwie śruby (4) z podkładkami (10) przez wspornik stołu (2) i przez nogę (1). Nasuń dwie kolejne podkładki (10), podkładki sprężyste (9) i nakręć nakrętki (7). Szczegóły przedstawiono na rysunku 1.
- Zamocuj poprzeczkę (8) do głównego wspornika (3) i nogi (1). Nasuń podkładkę sprężystą (9) i podkładkę (10) na śrubę (5). Przeciągnij przez główną podporę (3) i do poprzeczki (8). Od przeciwnej strony nasuń podkładkę sprężystą (9) i podkładkę (10) na drugą śrubę (5) i wkręć w nogę (1) i w poprzeczkę (8).
- Dokręć wszystkie elementy montażowe.
- Sprawdź, czy stojak stoi równo i całkowicie opiera się na podłożu. Upewnij się, że wszystkie elementy montażowe są dokładnie dokręcone.
- Odkręć i wyjmij obie zaślepki (11) i wypełnij podstawkę piaskiem, aby zmniejszyć hałas podczas korzystania z produktu. Do wypełnienia stojaka należy używać wyłącznie piasku. Do wypełnienia stojaka nie należy używać żadnych innych materiałów ani płynów. Przykręć zaślepki z powrotem do stojaka. Szczegóły przedstawiono na rysunku 2.
- Umieść produkt na stojaku i dopasuj otwory montażowe stojaka i produktu. Umieść część roboczą produktu nad nogą (1) stojaka, jak pokazano na zdjęciu na okładce.
- Zabezpiecz produkt na stojaku, wsuwając śrubę klasy 5 (brak w zestawie) o odpowiedniej długości przez podkładkę płaską (brak w zestawie), następnie przez otwór w podstawie produktu i w końcu przez płytę montażową stojaka. Nasuń na śrubę kolejną płaską podkładkę (nie ma jej w zestawie). Założ nakrętkę samokontrującą (brak w zestawie). Powtórz tę operację dla pozostałych otworów montażowych. Następnie dokręć wszystkie nakrętki.
- Stojak ma trzy otwory 7/16" umożliwiające montaż na powierzchni roboczej (elementy mocujące nie są dołączone). Należy upewnić się, że urządzenie jest ustawione na płaskiej, równej powierzchni, która będzie w stanie utrzymać stojak, produkt, obrabiany metal oraz wibracje powstające w procesie wygładzania.
Konserwacja i czyszczenie
- Czyść stojak wilgotną szmatką. Nie należy używać środków ściernych, silnych środków chemicznych ani detergentów, gdyż mogą one zarysować i uszkodzić stojak.
- Przed każdym użyciem należy sprawdzić ogólny stan stojaka. Sprawdź, czy elementy mocujące nie są poluzowane, części pęknięte lub uszkodzone oraz czy nie występują inne uszkodzenia, które mogą mieć wpływ na bezpieczną eksploatację. Zawsze upewnij się, że strug jest solidnie przymocowany do stojaka. Nie używaj uszkodzonego sprzętu.
Strony
Widok wybuchowy
| Nr Opis części |
| 1 Noga |
| 2 Wsparcie stołu |
| 3 Główne wsparcie |
| 4 Śruba M 8 x 50mm |
| 5 Śruba M8 x 75mm |
| 6 Śruba M8 x 20mm |
| 7 Nakrętka M8 |
| 8 Poprzeczka |
| 9 Podkładka sprężysta |
| 10 Podkładka płaska |
| 11 Wtyczka |
Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
