NÁVOD K OBSLUZE PPH-T500 MSW
Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximální úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese info@expondo.com.
Technické údaje
| Popis parametru | Hodnota parametru |
| Stůl pro horní frézku | Pneumatické srovnávací kladivo |
| Model | MSW-PPH-T500 |
| Rozměry (šířka x délka x výška) [mm] | 600x1040x500 |
| Hmotnost [kg] | 20,8 |
Účel
Produkt je nástroj používaný pro tvarování a hlazení kovových povrchů, zejména v kovoobrábění a opravách automobilů. Funguje pomocí stlačeného vzduchu k pohonu kladiva, které naráží na kov a zplošťuje nebo zušlechťuje jeho povrch. Tento nástroj je ideální pro úkoly, jako je odstraňování promáčklin, vyhlazování svarů nebo vytváření konzistentní povrchové úpravy na plechu v dílně i ve výrobě.
Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím produktu.
Montáž
- Připojte hlavní podpěru (3) k podpěře stolu (2). Vložte dva šrouby (6) s podložkami (10) dolů skrz podpěru stolu (2) a hlavní podpěru (3). Nasuňte další dvě podložky (10), pružné podložky (9) a navlékněte matice (7).

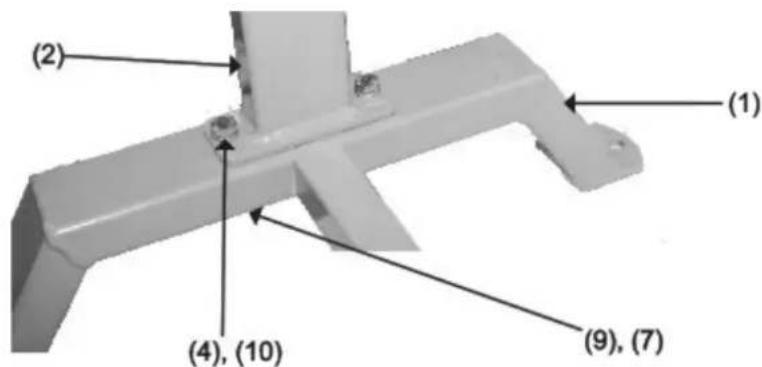

- Připevněte podpěru stolu (2) k noze (1). Vložte dva šrouby (4) s podložkami (10) dolů skrz podpěru stolu (2) a dolů skrz nohu (1). Nasuňte další dvě podložky (10), pružné podložky (9) a navlékněte matice (7). Podrobnosti viz obrázek 1.
- Zajistěte příčnou tyč (8) k hlavní podpěře (3) a noze (1). Nasuňte pružinovou podložku (9) a podložku (10) na šroub (5). Provlékněte hlavní podpěru (3) a do příčné tyče (8). Z opačné strany nasuňte pružinovou podložku (9) a podložku (10) na druhý šroub (5) a zašroubujte do nohy (1) a do příčné tyče (8).
- Utáhněte veškerý hardware.
- Zkontrolujte stojan, abyste se ujistili, že sedí rovnoměrně a zcela spočívá na zemi. Ujistěte se, že je veškerý hardware zcela utažen.
- Odšroubujte a vyjměte obě zátky (11) a naplňte stojan pískem, abyste snížili hluk při používání výrobku. K naplnění stojanu používejte pouze písek. K plnění stojanu nepoužívejte žádný jiný materiál ani kapalinu. Našroubujte zástrčky zpět na stojan. Podrobnosti viz obrázek 2.
-
Umístěte produkt na horní část stojanu a zarovnejte montážní otvory stojanu a produktu. Umístěte ovládací část produktu nad nohu (1) stojanu, jak je znázorněno na obrázku na obálce.
-
Zajistěte produkt ke stojanu zasunutím šroubu třídy 5 (není součástí dodávky) přiměřené délky skrz plochou podložku (není součástí dodávky), poté skrz základní otvor produktu a poté skrz montážní desku stojanu. Na šroub nasuňte další plochou podložku (není součástí dodávky). Připevněte samojistnou matici (není součástí dodávky). Opakujte tento postup pro zbývající montážní otvory. Poté utáhněte všechny matice.
-
Stojan má tři 7/16" otvory pro montáž na pracovní plochu (hardware není součástí dodávky). Ujistěte se, že je používán na rovném, rovném povrchu schopném podpírat stojan, produkt, opracovávaný kov a vibrace z procesu rovnání.
Údržba a čištění
- Stojan čistěte vlhkým hadříkem. Nepoužívejte abrazivní prostředky, agresivní chemikálie nebo čisticí prostředky, protože by mohly poškrábat a poškodit stojan.
- Před každým použitím zkontrolujte celkový stav stojanu. Zkontrolujte, zda nejsou uvolněné upevňovací prvky, prasklé nebo zlomené části a jakýkoli jiný stav, který by mohl ovlivnit jeho bezpečný provoz. Vždy se ujistěte, že je hoblík pevně připevněn ke stojanu. Poškozené zařízení nepoužívejte.
Díly

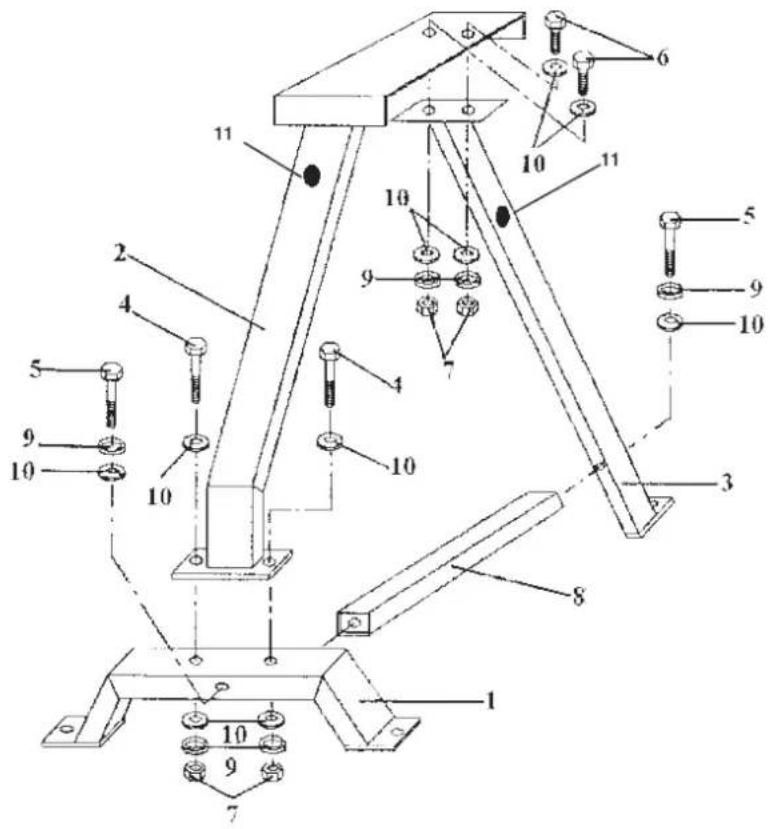

Výbušný pohled
| Č. | Popis dílu |
| 1 | Noha |
| 2 | Podpora stolu |
| 3 | Hlavní podpora |
| 4 | Šroub M 8 x 50 mm |
| 5 | Šroub M8 x 75 mm |
| 6 | Šroub M8 x 20 mm |
| 7 | Matice M8 |
| 8 | Příčná tyč |
| 9 | Pružinová podložka |
| 10 | Plochá podložka |
| 11 | Zástrčka |
