ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PPH-T500 MSW
Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του info@expondo.com.
Τεχνικά στοιχεία
| Περιγραφή παραμέτρων Τιμή παραμέτρου | |
| Όνομα προϊόντος | Πνευματικό σφυρί πλανίσματος |
| Μοντέλο | MSW-PPH-T500 |
| Διαστάσεις (Πλάτος x Μήκος x ́Υψος) [mm] | 600x1040x500 |
| Βάρος [kg] | 20,8 |
Σκοπός
Το προϊόν είναι ένα εργαλείο που χρησιμοποιείται για τη διαμόρφωση και λείανση μεταλλικών επιφανειών, ιδιαίτερα στην κατεργασία μετάλλων και στην επισκευή αυτοκινήτων. Λειτουργεί χρησιμοποιώντας πεπιεσμένο αέρα για να οδηγεί ένα σφυρί που χτυπά το μέταλλο, ισοπεδώνοντας ή καθαρίζοντας την επιφάνειά του. Αυτό το εργαλείο είναι ιδανικό για εργασίες όπως η αφαίρεση βαθουλωμάτων, η εξομάλυνση συγκολλημένων ραφών ή η δημιουργία σταθερού φινιρίσματος σε λαμαρίνα τόσο σε εργαστήριο όσο και σε συνθήκες κατασκευής.
Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση του προϊόντος.
Σ ν ν έ λ ε ν σ η
- Συνδέστε την κύρια υποστήριξη (3) στην υποστήριξη τραπεζιού (2). Εισαγάγετε δύο μπουλόνια (6) με ροδέλες (10) προς τα κάτω μέσα από το στήριγμα τραπεζιού (2) και το κύριο στήριγμα (3). Περάστε δύο ακόμη ροδέλες (10), ελατήρια (9) και περάστε τα παξιμάδια (7).

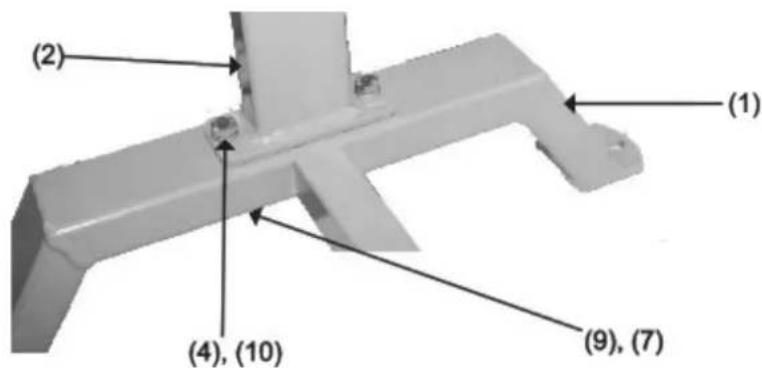

- Προσαρμόστε το στήριγμα τραπεζιού (2) στο πόδι (1). Εισαγάγετε δύο μπουλόνια (4) με ροδέλες (10) προς τα κάτω μέσω του στηρίγματος τραπεζιού (2) και προς τα κάτω μέσω του ποδιού (1). Περάστε δύο ακόμη ροδέλες (10), ελατήρια (9) και περάστε τα παξιμάδια (7). Δείτε την Εικόνα 1 για λεπτομέρειες.
- Στερεώστε τη σταυρωτή μπάρα (8) τόσο στην κύρια υποστήριξη (3) όσο και στο πόδι (1). Σύρετε τη ροδέλα με ελατήρια (9) και τη ροδέλα (10) στο μπουλόνι (5). Περάστε μέσω της κύριας υποστήριξης (3) και στη γραμμή Cross (8). Από την αντίθετη πλευρά, σύρετε το Ελατήριο Ροδέλας (9) και το Ροδέλα (10) στο δεύτερο μπουλόνι (5) και περάστε το στο πόδι (1) και στη σταυρωτή ράβδο (8).
- Σφίξτε όλο το υλικό.
- Ελέγξτε τη βάση για να βεβαιωθείτε ότι κάθεται ομοιόμορφα, ακουμπώντας πλήρως στο έδαφος. Βεβαιωθείτε ότι όλο το υλικό είναι πλήρως σφιγμένο.
- Ξεβιδώστε και αφαιρέστε και τα δύο βύσματα (11) και γεμίστε τη βάση με άμμο για να μειώσετε τον θόρυβο κατά τη χρήση του προϊόντος. Χρησιμοποιήστε μόνο άμμο για να γεμίσετε τη βάση. Μη χρησιμοποιείτε άλλο υλικό ή υγρό για να γεμίσετε τη βάση. Βιδώστε ξανά τα βύσματα στη βάση. Δείτε την Εικόνα 2 για λεπτομέρειες.
- Τοποθετήστε το προϊόν πάνω από τη βάση και ευθυγραμμίστε τις οπές στερέωσης τόσο της βάσης όσο και του προϊόντος. Τοποθετήστε το τμήμα λειτουργίας του προϊόντος πάνω από το πόδι (1) της βάσης όπως φαίνεται στην εικόνα του εξωφύλλου.
- Στερεώστε το προϊόν στη βάση σύροντας ένα μπουλόνι ποιότητας 5 (δεν περιλαμβάνεται) επαρκούς μήκους μέσα από μια επίπεδη ροδέλα (δεν περιλαμβάνεται), στη συνέχεια μέσα από την οπή βάσης του προϊόντος και, στη συνέχεια, μέσα από την πλάκα στερέωσης της βάσης. Σύρετε μια άλλη επίπεδη ροδέλα (δεν περιλαμβάνεται) πάνω από το μπουλόνι. Τοποθετήστε ένα παξιμάδι που κλειδώνει αυτόματα (δεν περιλαμβάνεται). Επαναλάβετε αυτή τη λειτουργία για τις υπόλοιπες οπές στερέωσης. Στη συνέχεια σφίξτε όλα τα παξιμάδια.
- Η βάση έχει τρεις οπές 7/16" για την τοποθέτησή της στην επιφάνεια εργασίας σας (δεν περιλαμβάνεται το υλικό). Βεβαιωθείτε ότι χρησιμοποιείται σε μια επίπεδη, επίπεδη επιφάνεια ικανή να υποστηρίξει τη βάση, το προϊόν, το μέταλλο που επεξεργάζεται και τους κραδασμούς από τη διαδικασία πλανίσματος.
Συντήρηση & Καθαρισμός
- Καθαρίστε τη βάση με ένα υγρό πανί. Μη χρησιμοποιείτε λειαντικά, σκληρά χημικά ή απορρυπαντικά καθώς αυτά θα γρατσουνίσουν και θα καταστρέψουν τη βάση.
- Πριν από κάθε χρήση, επιθεωρήστε τη γενική κατάσταση της βάσης. Ελέγξτε για χαλαρούς συνδετήρες, ραγισμένα ή σπασμένα μέρη και οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει την ασφαλή λειτουργία του. Βεβαιωθείτε ότι το Planer είναι πάντα στερεωμένο στη βάση. Μη χρησιωποιείτε κατεστραμμένο εξοπλισμό.
εξαρτήματα

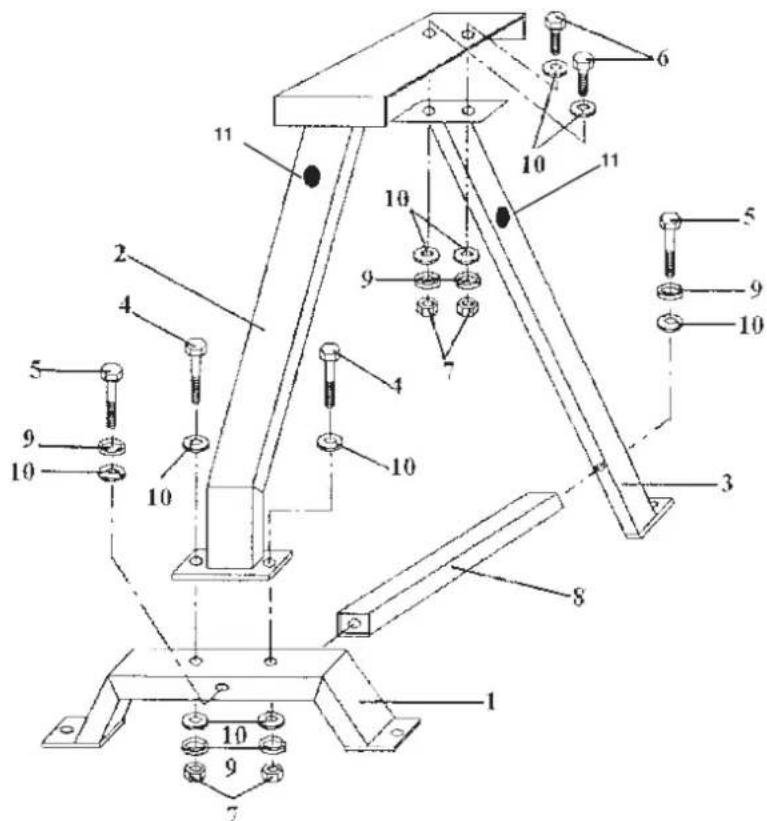

Εκρηκτική θέα
| Οχι. | Περιγραφή μέρους |
| 1 Πόδι | |
| 2 Υποστήριξη τραπεζιού | |
| 3 Κύρια υποστήριξη | |
| 4 Μπουλόνι M 8 x 50mm | |
| 5 Μπουλόνι M8 x 75mm | |
| 6 Μπουλόνι M8 x 20mm | |
| 7 Παξιμάδι M8 | |
| 8 Cross Bar | |
| 9 Ανοιξιάτικο πλυντήριο | |
| 10 Επίπεδο πλυντήριο | |
| 11 Βύσμα | |
