GEBRUIKSAANWIJZING PPH-T500 MSW
Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via info@expondo.com.
Technische gegevens
| Beschrijving parameter Waarde parameter | |
| Productnaam | Pneumatische planeerhamer |
| Model | MSW-PPH-T500 |
| Afmetingen (breedte x lengte x hoogte) [mm] | 600x1040x500 |
| Gewicht [kg] | 20,8 |
Doel
Het product is een gereedschap dat wordt gebruikt voor het vormen en gladmaken van metalen oppervlakken, met name in de metaalbewerking en autoreparatie. De techniek maakt gebruik van perslucht om een hamer aan te drijven die op het metaal slaat en zo het oppervlak ervan vlak maakt of verfijnt. Dit gereedschap is ideaal voor taken zoals het verwijderen van deuken, het gladmaken van lasnaden of het creëren van een consistente afwerking op plaatwerk, zowel in werkplaatsen als in productieomgevingen.
De gebruiker is aansprakelijk voor schade die voortvloeit uit onbedoeld gebruik van het product.
Montage
- Sluit de hoofdsteun (3) aan op de tafelsteun (2). Steek twee bouten (6) met ringen (10) door de tafelsteun (2) en de hoofdsteun (3). Schuif er nog twee ringen (10), veerringen (9) op en draai de moeren (7) erop.
- Bevestig de tafelsteun (2) aan de poot (1). Steek twee bouten (4) met ringen (10) door de tafelsteun (2) en door de poot (1). Schuif er nog twee ringen (10), veerringen (9) op en draai de moeren (7) erop. Zie figuur 1 voor meer informatie.


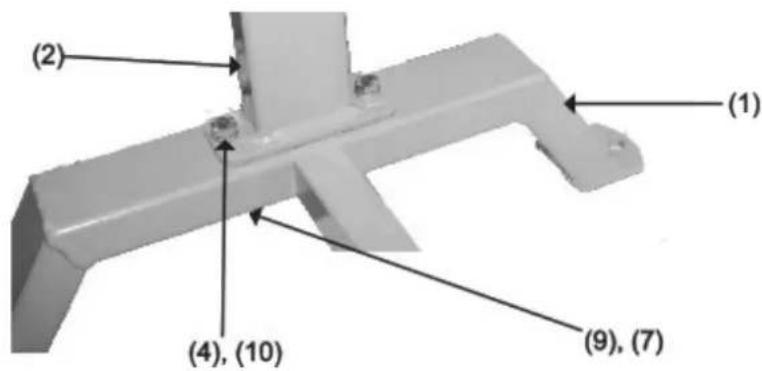

(2) (1) (4), (10) (9), (7)Figuur 1
- Bevestig de dwarsbalk (8) aan zowel de hoofdsteun (3) als de poot (1). Schuif de veerring (9) en de ring (10) op de bout (5). Rijg door de hoofdsteun (3) en in de dwarsbalk (8). Schuif vanaf de andere kant de veerring (9) en de ring (10) op de tweede bout (5) en schroef deze in de poot (1) en in de dwarsbalk (8).
- Draai alle bevestigingsmaterialen goed vast.
- Controleer of de standaard stevig en volledig op de grond staat. Zorg ervoor dat alle hardware goed vast zit.
- Draai beide pluggen (11) los en verwijder ze. Vul de standaard met zand om het geluid te verminderen wanneer u het product gebruikt. Vul de standaard uitsluitend met zand. Gebruik geen ander materiaal of vloeistof om de standaard mee te vullen. Schroef de pluggen terug op de standaard. Zie figuur 2 voor meer informatie.
-
Plaats het product op de standaard en zorg dat de montagegaten van de standaard en het product op één lijn liggen. Plaats het bedieningsgedeelte van het product boven de poot (1) van de standaard, zoals afgebeeld op de omslagfoto.
-
Bevestig het product aan de standaard door een bout van klasse 5 (niet meegeleverd) van voldoende lengte door een platte ring (niet meegeleverd) te schuiven, vervolgens door het gat in de onderkant van het product en ten slotte door de montageplaat van de standaard. Schuif nog een platte ring (niet meegeleverd) over de bout. Bevestig een zelfborgende moer (niet meegeleverd). Herhaal deze handeling voor de overige montagegaten. Draai vervolgens alle moeren vast.
-
De standaard heeft drie 7/16" gaten voor montage op uw werkoppervlak (materiaal niet inbegrepen). Zorg ervoor dat u het apparaat op een vlak, horizontaal oppervlak gebruikt dat groot genoeg is voor de standaard, het product, het metaal dat bewerkt wordt en de trillingen van het planoproces.
Onderhoud & Reiniging
- Maak de standaard schoon met een vochtige doek. Gebruik geen schuurmiddelen, agressieve chemicaliën of schoonmaakmiddelen, omdat deze krassen en schade aan de standaard veroorzaken.
- Controleer voor elk gebruik de algemene staat van de standaard. Controleer op losse bevestigingsmiddelen, gebarsten of kapotte onderdelen en andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Zorg er altijd voor dat de schaafmachine stevig op de standaard is bevestigd. Gebruik geen beschadigde apparatuur.
Onderdelen

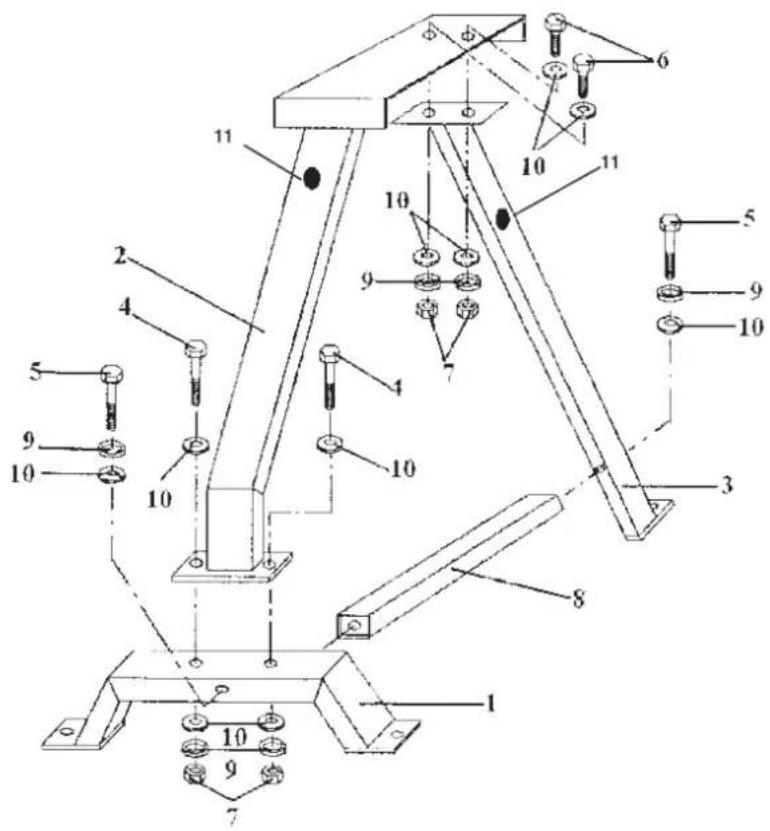

Explosief uitzicht
| Nee. Onderdeelbeschrijving |
| 1 Fod |
| 2 Tafelondersteuning |
| 3 Hoofdondersteuning |
| 4 Bout M 8 x 50mm |
| 5 Bout M8 x 75mm |
| 6 Bout M8 x 20mm |
| 7 Moer M8 |
| 8 Dwarsbalk |
| 9 Veerring |
| 10 Vlakke ring |
| 11 Plug |
