KÄYTTÖOHJE PPH-T500 MSW
Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta info@expondo.com.
Tekniset tiedot
| Parametrin kuvaus Parametrin arvo | |
| Tuotteen nimi | Pneumaattinen höylävasara |
| Malli | MSW-PPH-T500 |
| Mitat (leveys x pituus x korkeus) [mm] | 600x1040x500 |
| Paino [kg] | 20,8 |
Tarkoitus
Tuote on työkalu metallipintojen muotoiluun ja tasoittamiseen erityisesti metallintyöstössä ja
autokorjauksessa. Se toimii paineilmalla vasaran painamiseen, joka iskee metalliin litistäen tai hioen sen pintaa. Tämä työkalu on ihanteellinen tehtäviin, kuten kolhujen poistamiseen, hitsattujen saumojen tasoittamiseen tai tasaisen viimeistelyn luomiseen ohutlevylle sekä työpaja- että valmistusasetuksissa.
Käyttäjä on vastuussa kaikista vahingolsta, jotka johtuvat tuotteen tahattomasta käytöstä.
Kokoonpano
- Yhdistä päätuki (3) pöytätukeen (2). Aseta kaksi pulttia (6) aluslevyineen (10) alas pöydän tuen (2) ja päätuen (3) läpi. Liu'uta vielä kaksi aluslevyä (10), jousialuslevyä (9) ja kierrä mutterit (7) kiinni.

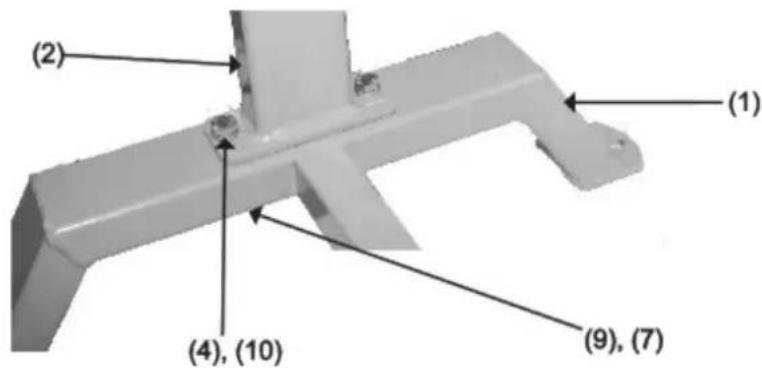

- Kiinnitä pöydän tuki (2) jalkaan (1). Aseta kaksi pulttia (4) aluslevyineen (10) alas pöydän tuen (2) läpi ja alas jalan (1) läpi. Liu'uta vielä kaksi aluslevyä (10), jousialuslevyä (9) ja kierrä mutterit (7) kiinni. Katso lisätietoja kuvasta 1.
- Kiinnitä poikkitanko (8) sekä päätukeen (3) että jalkaan (1). Liu'uta jousialuslevy (9) ja aluslevy (10) pulttiin (5). Pujota sisään päätuen (3) läpi ja poikkitankoon (8). Liu'uta vastakkaiselta puolelta jousialuslevy (9) ja aluslevy (10) toiseen pulttiin (5) ja kierrä jalkaan (1) ja poikkitankoon (8).
- Kiristä kaikki laitteistot.
- Tarkista jalusta varmistaaksesi, että se istuu tasaisesti ja lepää täysin maassa. Varmista, että kaikki osat on kiristetty kunnolla.
- Ruuvaa ja irrota molemmat tulpat (11) ja täytä jalusta hiekalla vähentääksesi melua tuotetta käytettäessä. Käytä telineen täyttämiseen vain hiekkaa. Älä käytä mitään muuta materiaalia tai nestettä telineen täyttämiseen. Ruuvaa tulpat takaisin telineeseen. Katso lisätietoja kuvasta 2.
- Aseta tuote jalustan päälle ja kohdista sekä jalustan että tuotteen kiinnitysreiät. Aseta tuotteen käyttöosa jalustan jalan (1) yläpuolelle kansikuvan mukaisesti.
- Kiinnitä tuote telineeseen liu'uttamalla riittävän pitkä luokan 5 pultti (ei sisälly) litteän aluslevyn läpi (ei sisälly), sitten tuotteen pohjareiän läpi ja sitten jalustan asennuslevyn läpi. Liu'uta toinen litteä aluslevy (ei sisälly) pultin päälle. Kiinnitä itselukittuva mutteri (ei sisälly). Toista tämä toimenpide muille asennusrei'ille. Kiristä sitten kaikki mutterit.
- Jalustassa on kolme 7/16" reikää sen kiinnittämiseksi työtasoon (laitteisto ei sisälly toimitukseen). Varmista, että sitä käytetään tasaisella, tasaisella pinnalla, joka pystyy tukemaan telinettä, tuotetta, työstettävää metallia ja höyläysprosessin aiheuttamaa tärinää.
Huelto & Puhdistus
- Puhdista jalusta kostealla liinalla. Älä käytä hankausaineita, vahvoja kemikaaleja tai pesuaineita, koska ne naarmuttavat ja vahingoittavat jalustaa.
- Tarkista jalustan yleinen kunto ennen jokaista käyttöä. Tarkista löystyneiden kiinnikkeiden, halkeilevien tai rikkoutuneiden osien ja muiden olosuhteiden varalta, jotka voivat vaikuttaa sen turvalliseen käyttöön. Varmista aina, että höylä on kiinnitetty tukevasti telineeseen. Älä käytä vahingoittuneita laitteita.
Osat

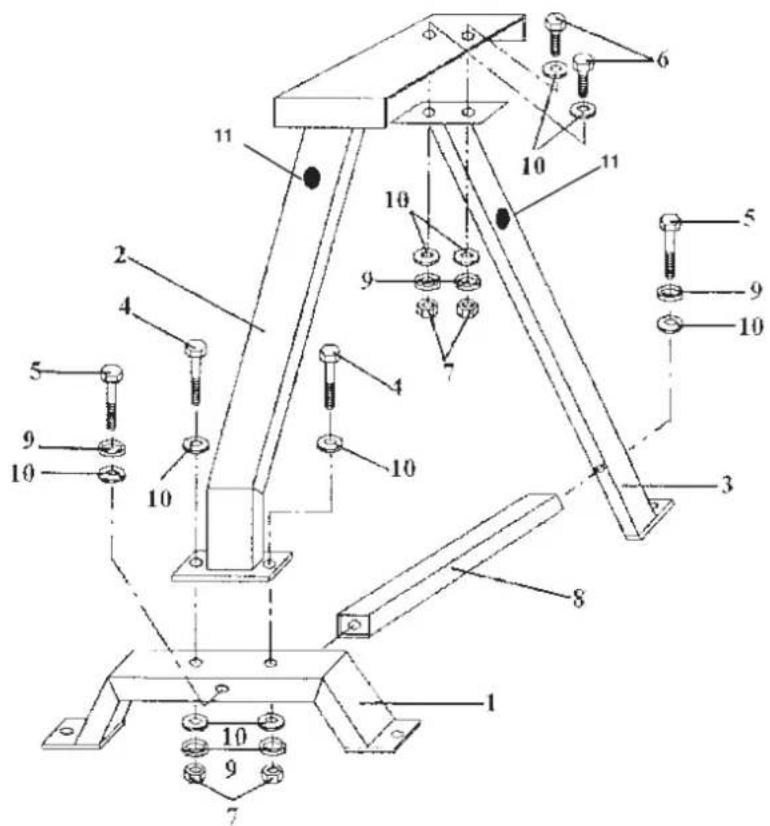

Räjähtävä näkymä
| Järj. nro Osan kuvaus |
| 1 Jalka |
| 2 Pöydän tuki |
| 3 Päätuki |
| 4 Pultti M 8 x 50 mm |
| 5 Pultti M8 x 75mm |
| 6 Pultti M8 x 20mm |
| 7 Mutteri M8 |
| 8 Cross Bar |
| 9 Jousipesuri |
| 10 Tasainen aluslevy |
| 11 Pistoke |
