KÄYTTÖOHJE OOD-1500T MSW

Tämä käytöopas on käännetty konekäantäjan avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole tāydellinen, eikä sen ole tarkoitus korvata ihmister tekemiä käännöksiä. Virallinen käytöopas on englanninkielen versio. Käännössä mahdollisesti esiintyvä ristiriiaisuudet tai erot virallisen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai tāytäntöönpanon osalta. Jos jokin käytöohjeen sisälämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käytöohjeden virallisen englanninkielen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Kannettava timanttiporakone
Malli	MSW-OOD-1500T
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	1500
Pyörismnopeus [rpm]	950 – 2100
Poran suurin halkaisija [mm]	80
Mitat [leveys x syvyys x korkeus; mm]	530 x 110 x 300
Paino [kg]	7,1

VAROITUS - Loukkaantumisriskin vahentämiseksi käytäjan on luettava käytöohjeet.

I. Yleiset sahkötyokalujen turvallisuusvaroitukset

VAROITUS Lue kaikki turvallisuusvaroitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jattaminen voi aiheuttaa sahkoiskun, tulipalon ja/tai yakavan vamman.

Säilytä kaikki varoitukset ja ohjeet myöhempää tarvetta varten.

Varoituksissa oleva termi "sahkotyokalu" viittaa verkkovirralla toimivaan (johdolliseen)

sähkötyokaluun tai akkukaytöiseen (langattomaan) sähkötyokaluun.

1) Työalueen turvallisuus

a) Pida työalue puhtaana ja hyvin valaistuna. Sotkuiset tai tummat alueet aiheuttavat onnettomuuksa.
b) Älä kaytä sahkötyokaluja rajahdysvaarallisissa tiloissa, kuten syttyvien nesteiden, kaasujen tai polyn lahellä. Sähkötyokalut synnyttävat kipinoïta, jotka voivat sytyttäa polyn tai hóryt.
c) Pida lapset ja sivulliset loitolla käyttaessäi sahkötyokalua. Häiriöt voivat johtaa siihen, että menetät hallinnan.

2) Sahkoturvallisuus

a) Sähkötyokalujen pistokkeiden on vastattava pistorasiaa. Älä koskaan muuta pistoketta millään tavalla. Älä käytä adapteripistokkeita maadoitettujen (maadoitettujen) sähkötyokalujen kanssa. Muutamattomat pistokkeet ja yhteensopivat pistorasiat vähentävat sähköiskun riskä.
b) Välta vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lampöpperiin, lieseihin ja jäkaappiin. Sähköiskun vaara on lisäntynyt, jos kehosi on maadoitettu.
c) Älä altista sahkötyokaluja sateelle tai marille olosuhteille. Sähkötyokaluun paasevä vesi lisaa sahköiskun vaaraa.
d) Älä käytä johtoa vaärin. Älä koskaan käytä johtoa sahkötyokalun Kantamiseen, vetamiseen tai irrottamseen pistorasiasta. Pidä johto poissa lammösta, öljystä, terävista reunoista tai likkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisävät sahköiskun vaaraa.
e) Kun kaytāt sahkötyokalua ulkona, kayta ulkokayttön sopivaa jatkojohtoa. Ulkokayttönn sopivan johdon kayttö vahentäa sahköiskun vaaraa.

f) Jos sähkötyokalun kayttäminen kosseassa paikassa on vaistamöntä, käytä vikavirtasuojalla (RCD) suojattua syötoa. RCD:n kayttö vahentaa sahköiskun riskia.

3) Henkilokohtainen turvallisuus

a) Pysy valppana, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttaessäsi sähkötyökalua. Älä käytä sähkötyökalua vasyneenä tai huumeiden, alkoholin tai laikkkeiden vaikutuksen alaisena. Hetkinen tarkkaavaisuus sähkötyökaluja käytettäessä voi aiheuttaavakavan henkilovamman.
b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Asianmukaisissa olosuheissa käytettävat suojavarusteet, kuten polynaamari, liukumattomat turvajalkineet, suojakypärä tai kuulosuojaimet vähentävat henkilövahinkoja.
c) Estä tahaton käynnistyminen. Varmista, etta kytkin on off-asennossa, ennen kuin liität työkalun virtalähteeseen ja/tai akkuun, nostat tai kannat työkalua. Sähkötyökalujen kantaminen sormi kytkimen paällä tai sähkötyökalujen kytkeminen paallee, kun kytkin on paällä, aiheuttaa onnettomuksia.
d) Poista kaikki sätöavain tai jakoavain ennen sahkötyokalun kaynnistämista. Jakoavain tai avain, joka jatetaän kiinn sahkötyokalun pyorivaan osaan, voi aiheuttaa henkilövahinkoja.
e) Alä kurota liikaa. Pysy kok ojan oikeassa asennossa ja tasapainossa. Täm a mahdollistaa sahkötyokalun paremman hallinnan odottamattomissa tilanteissa.
f) Pukeudu kunnolla. Älä käytä valjä vaatteita ja koruja. Pidä hiuksesi, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuvin osin.
g) Jos polynpoisto- ja keräyslaitteiden liittämista varten on laitteita, varmista, etta ne on kytketty ja niitä kaytetaan oikein. Polynkeräyksen kayttö voi vahentaa polyyn liittyviä vaaroja.

4) Sähkötyokalujen kayttö ja hoito

a) Älä käytä sahkötyökalua vákisin. Käytä sovellukseesi sopivaa sahkötyökalua. Oikea sahkötyökalu tekee työn paremmin ja turvallisemmin sillä nopeudella, jota varten se on suunniteltu.
b) Älä kaytä sahkötyokalua, jos sitä ei kytketä paälle ja pois kytkimestä. Kaikki sahkötyokalut, joita ei voi ohjata kytkimellä, ovat vaarallisia ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai akku sahkötyökalusta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai sahkötyökalujen varastointia. Tällaiset ennaltaehkäisevat turvatoimenpiteet vähentävät sahkötyökalun vahingossa käynnistymisen riskä.
d) Säilytä käytämattomät sahkötyokalut poissa lasten ulottuvila aläkä anna sahkötyokalua tai naïta ohjeita tuntemattomien käytäa sahkötyokalua. Sähkötyokalut ovat vaarallisia kouluttamattomien käytäjien käsissä.
e) Huolla sahkötyokaluja. Tarkista liikkuvien osien kohdistusvirhe tai kiinnittyminen, osien rikkoutuminen ja muut olosuheet, jotka voivat vaikuttaa sahkötyokalun toimintaan. Jos sahkötyokalu on vauroitunut, korjauta se ennen käytö. Monet onnettomuudet johtuvat huonosti huolletuista sahkötyokaluista.
f) Pidä leikkuutyokalut terävinä ja puhtaina. Oikein huolletut leikkuutyokalut, joissa on terävat leikkuureunat, eivät tartu helposti kiinni ja niītā on helpompī hallita.
g) Käytä sähkötyökalua, lisavarusteita ja työkalun teriä jne. näden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja suoritettava työ. Sähkötyökalun käytto erilaisin toimintoihin kuin on tarkoitettu voi aiheuttaa vaaratilanteen.

5) Palvelu

a) Huollata sahkötyokalusi patevälla korjaajalla kayttamalla vain identtisi varaosia. Nain varmistetaan, etta sahkötyokalun turvallisu sāilyy.

II. Timanttiporan turvallisuusvaroitukset

1) Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menets voi aiheuttaa henkilövahinkoja.
2) Harkitse työalueen ympäristöä: Älä käytä timanttiporaa koskeissa tai mariissä tiloissa. Älä altista timanttiporaa sateelle. Pidä työalue hyvin valaistuna. Erityisesti siinä ei saa olla syttyviä nesteitä tai kaasuja. Sarjamoottori tuottaa kipinöitä normaalin pyöriramisen aikana, kipinät voivat aiheutttaa tulipalon vaaran.
3) Luokan I tyokalujen maadoitus on tarpeen kayton aikana sahköiskulta suojaamiseksi, luokan I tyokalut on varustetu hyväksytyllä kolmijohtimisella johdolla ja kolmipiikkisellä maadoituspistokkeella, johdon vihrea/keltainen johdin on maadoitusjohto, johdon toinen pää on tyokalun ulkokuoren maadoitusmerkissä, johdon toinen pää on kytketty pistokkeen maadoitusjohtimeen. Älä koskaan liiä vihrea/keltaista johtoa jannitteisen liitttimeen.
4) Varoitus! Pistorasian tulee olla maadoitettu, alä työnnä luokan I työkaluja pistorasian ilman maadoitusta.
5) Käytä jatkojohtoja, kun työkalua käytetänulkona tai sisällä, käytä erityistä jatkojohtolevyä. Käytä vain kolmijohtimista johtoa ja luotettavaa maadoitusta.
6) Huolehdi alaspain korkeammasta asennosta, turvavyo ja suojahattu jne. ovat suositeltavia.
7) Jotta valtytaan tahattomalta sahkoiskulta, tarkista sahkoistetun rungon maadoitus kunto tyolueella ennen kayttöä, tyokalua ei saa kayttä epavarmassa tilassa, kun poranterä kosketti sahkoistetty runkoa seinässä, lattialaudassa tai jalkalistassa., poran sahkoistetty ulkokuori voi aiheittaa henkilovahinkoja.
8) Turvavarusteita suositellaan porattaessa korkeaan katoon, jotta porasydän ei vahingoita alakerran ihmisä tai vaurioita alakerran omaisuutta.
9) Pehmeän putken, jonka sisahalkaisija 16mm , liittäminen venttiilin sovittimeen.
10) Varmista, etta vesi ei vuoda, jotta se ei kostuta moottoria, kun kaytät nestettä ja lisälaitteita.
11) Tarkasta yleensä letkut ja muut työkalun kriittiset osat, jotka voivat vahingoittua; Kun vaihteiston testausaukosta vuotaa vetä, on työkalu valittomästi sammutettava ja vaihdettava kumitiiviste.
12) Nesteensyötön suurin salittu paine on 0,12 MPa.
13) Varoitus! Alä koskaan käytä työkalua ilman mukana toimitettua RCD:tä.
14) Sinun on testattava RCD:n oikea toiminta ennen työn aloittamista: punainen valo syttyy, kun painat RESET-painiketta; ja valo sammuu "TEST"-painikkeen painamisen jälkeen; voit käyttaa tyokalua vain, kun RCD voi toimia oikein.
15) Pistokkeen tai virtajohdon vaihto on aina suoritettava tyokalun valmistajan tai tamän huoltoorganisaation toimesta.
16) Pida néste puhtaana tyokalun osista ja etaällä työvaluella olevista ihmisista, jotta vesi ei pääse tyokalun elektronisiin laitteisiin ja varmistat turvallisuutesi. Sen on käytettävalumasarjaa, kun kone työskentelee korkeudella.

III. KASITTELYOHJEET

1) Kuinka asentaa pora

Kiinnitä alusta tyokappaleeseen ennen kaytöa luotettavasti ja tiukasti, kiinnitä se laajennuspulteilla, sitten kiinnitä 4 pulttia alustaan tasaisesti, lopuksi kiristä ne muttereilla.

2) Tarkista jannite:

Varmista, etta jannite on sama kuin tyokalujen kilvessä ilmoitettu jannite, piirien jannite tulee pitäa +/-5%.

3) Kuinka asentaa bitti:

Asenna timantthohut terä huolellisesti, paatykierteen tulee sophia paedyn ulostuloakselin kanssa. Paatykierre on voideltava rasvalla ensin, poranterän kiristyksen jälkeen anna sen käydä tyhjäkaynnillä, varmista, etta sen sateittäinen liike vastaa yleistä vaatimusta, sitten voit käyttaa poraa.

4) Poran vesikytkimessä pitäisi olla vetta.

5) Reiänavaaminen,reiänporaus:

Käynnistäpora kuormittamattomassa tilassa, lóysää käynnistyksen jälkeen syöttöarvoa, voit aloittaa porauksen, kun næt veden ulosvirtauksen poranterästa. Kun poraat poraa kannettavalla poralla, aseta pora ensin tiettyyn kaltevaan kulmaan (katso kuva 1, kuva 2), poraa puolikuun muotoinen lovi betonin pintaan ja pidäporaa pystysuorassa, jos pora heiluu, poranterä voi vaurioitua. Poraa hitaasti ja tasaisesti, alä pakota tyokaluja, voit lisätä tyontövoimaa, kun poranterä on porattu tyokappaleeseen noin 5 mm syvyyteen. Jos moottorin pyörimisnopeus laskee selvästi porauksen aikana, se tarkoittaa, etta siinä on liian suuri kuorma, vähennä sen syöttöpainetta kunnolla, jotta sen pyörimisnopeus voi olla ihanteellissessa paikassa, jos moottorista tulee savua tai erikoista Hajua, sammuta poraa kerralla, työä on odotettava, jotta valtyään moottorin ylikuormituksesta ja kelan palamisesta. Ulostuloakselin kytkin saattaa luistaa, vikvirtasuojakytkin hypätä ja moottori pysähtä, jos pora tunkeutuu terastankoon. Nämä värätät toimintatavat lyhentävät poranterän käytöikää ja vaurioittavat moottoria.

6) Materiaali:

Teräsbetoniin porattaessa, jos poranterä kosketti rauoditusterästkoina, virta kasvaa äkillisesti, moottori tärisee ja pora ylikuormitetaan, tassä vaiheessa poran tyontövoimaa tulee piententa kunnolla, pienemmälä virralla voi olla huono vaikutus poran nopeuteen ja poranterään. Jos hiekkaa, soraa putoaa poraan tai pora koskettaa rauoditusterästkoina, pora jää kiinni, mitä suurempi ylimäräinen virta tapahtui ja kytkin luisui, tassä, sammuta tyokalu, irrota poranterä ja puhdista klipsit rakoon, odota noin 3 minuuttia, anna poran jäähtyä ennen kuin käynnistät kytkimen uudelleen jatkaaksesi poraamista, kun poraat puuta, paksua mustapintaa ja asfalttihuopaa jne., sen virta kasvaa, joten poraa hitaasti, tasaisesti ja hieman. Jos kytkin luistaa jatkuvasti, pysäytä pora ja kiristä kytkin uudelleen.

7) Poista porany xdin:

Kun porantera melkein poraa lattialaudan tai seinan jne. materiaalien lapi, ole varovainen sen porausnopeuden vahentamisessa valttäaksesi vakivaltaporauksen. Kun poraat uudelleen, sommuta tyokalu, irrota porantera ja puhdista sen seinä vedellä, lastun puhdistamisen jälkeen lyö poraa kevyesti puutikulla, ole varovainen poran ytimen poistamisessa ja poranterän vauroittamisessa ja asenna sitten poraus jatkaa toimintaansa.

8) Pida moottori tuulettumassa ja jähtyy:

Käytön aikana moottorin tuuletettua lovea ei saa tukkia lialta, jotta korkeampi lampötila ei vaikuttaisi moottorin käyttoikään tai politaisi kaämitystä.

9) Vedetön käytö kielletty:

Poranterän pinnalle tulee käytön aikana vivrata runsaasti vetta jähtymään, ja mata voidaan pestä pois poranterän ja tiivistealuslevyn vauroitumisen valttämiseksi.

10) Välta moottorin vimentamista:

Pidä moottorin kotelo poissa vedestä välttäaksesi sen eristyskyvyn heikkeneminen tai sahkön vuotaminen. Käytä konetta vain pystysuuntaisesti alaspain!

11) Pora tärisi

Joskus porattaessa nostorungon ja neliomäisen putken ja telineen valinen rako voi saada poran tärisemään. Sammuta tällä hetkellä tyokalu ja saadda nostorungon telaverhous tai tyhjäkäntyptyörä kirstämllä joitain suhteellisia pultteja saatöä varten. sen oikeaan aukkoon.

12) Nopeutta saadettäessä kone on pysaytettäv, sitten nuppia käantamalla ei saa käntä nuppia konetta kaynnistettäessä, muuten vaihte voivat vauroitua.

IV. RAKENNE, OMINAISUDET JA KAYTTÖ

Tämä työkalu on eränlainen kannettava timanttipora, se suunnittelee kaksivaihteista pyörimisnopeutta, voit käntä nuppia säätäksesi sen nopeutta, korkea vaihde sopii timanttiporaan, jonka halkaisija on 20-52, pieni vaihde sopii timanttiporanta halkaisijaltaan 52-78, se on myos varustetu turvakitkakytkimellä, se on helppo, turvallinen ja luotettava käytäa. Niitta käytetäan laajalti raketamisessa, putkien asennuksessa, tie-, silta- ja suunnittelun laadunvalvonnassa ja näytteenotossa jne.

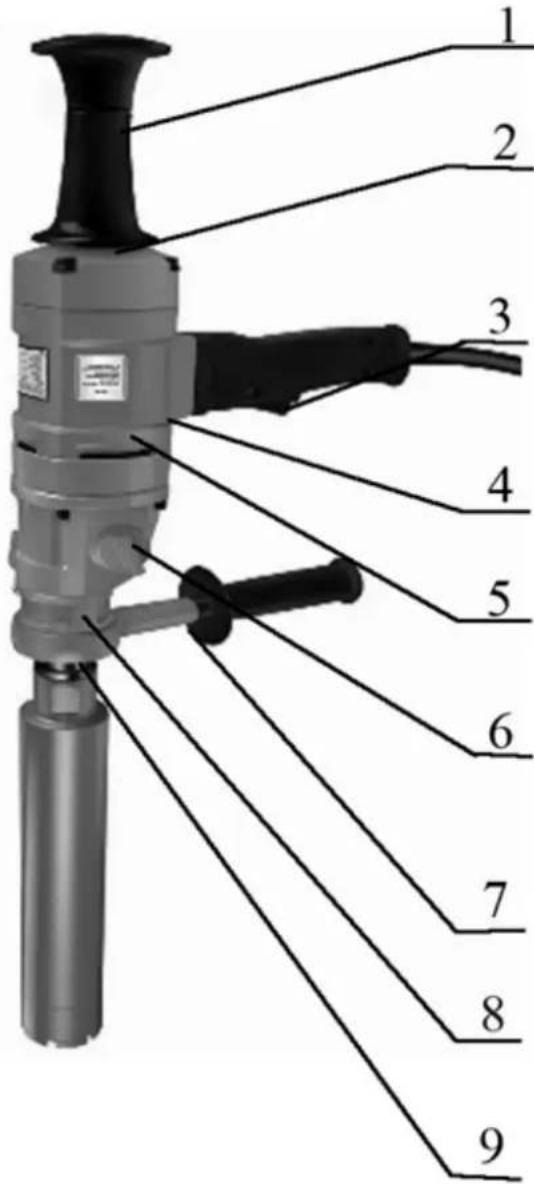

Katso alla oleva kuva tietaaksesi paaosien rakenteen.

1- Olkatuki
2-Takakansi
3-Kytkin
4-Yksivaiheinen moottori
5-Vaihteistikotelo
6 - Nopeudens saatunuppi
7-Lisakahva
8 - Veden sisäantulolalite
9-Lahtoakseli

V. MAINTENANE

1) Jos porassa on ollut ongelmia, laheta se valtuutettuun huoltoliikkeeseen. Osien valinnainen purkaminen tai vaihtaminen ei ole ehdottomasti sallittua.
2) Tarkista sahkoharja ja commutaattori sannollisesti, kun harjat ovat kuluneet noin 7mm ne on vaihettava. Kayt a vain alkuperaisi, muuten commutaattori voi vauroitua, molemmat harjat on

vaihdttava samanaikaisesti. Jos huomaat voimakasta kipinointia kaynnissai tai commutaattori on kulunut tai palanutvakavasti, tarkista ja korjaa commutaattori tai vaihdua uusi roottori.

3) Pora on tarkastettava ja korjattava saannollisesti pitkān kayton jälkeen. Sen päakohdat ovat: onko sähköjohto hyvä vai ei, maadoitus luotettava vai ei, sisäjohto, kytkin ja pistoke toimii hyvin tai ei, moottorin eristysvastus on turvallinen vai ei, staattori ja roottori ovat lyhyet piiri vai ei, pultit ovat lóystyneet vai eivat, vaihda voiteluöljy ja kuluvat osat jne.
4) Vaihda kumitiivistelevy ajoissa. Jos huomaat, etta vettä tulee pitkān kayton jälkeen poran yläosaan, tarkista ja vaihda tiivistelevy valittomästi. Vaihteistokotelon vaihteisto voi kayttä voiteluölyä,Jos huomaat, etta voiteluölyä tunkeutuu kesikannen ilmarakoon, vaihda kumitiivisteölyrengas roottorin karaan. Erikoisvoiteluölyn merkki on 110# teollisuusvahteistoölyj. Tavallista moottoriölyä ei saa kayttä.
5) Pidäpora puhtaana ja kuivana Jos et käytä, puhdistapora ja sailytä se kuivassa, puhtaassa paikassa, irrota poranterä, poran pääakseli ja poran kierteen liitososat on voideltava rasvalla niiden suojemiseksi.
6) Säää turvakytkintä (kun huomaat, etta kytkimen kitka on tullut liian pieneksi.)
