NAUDOJIMO INSTRUKCIJA OOD-1500T MSW

Šis vartotojo vadovas buvo išvertas jusu patogumui naudojant masininj vertima. Buvo dedamos pagristos pastangos siekiant pateikti tikslu vertima; taciau joks automatinis vertimas nera tobulas ir nera skirtas pakeistiŽmoniu vertejus. Oficialus vartotojo vadovas yra anglu kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nera jpareigojantys ir neturi teisinës galios atitikties ar vykdymo tikslais. Jei kyla klausimu, susijusiu su vartotojo vadove pateiktos informacijos tikslumu, Žr. to turinio versija anglu kalba, kuri yra oficiali versija.

Techninai duomenys

Parametrugrupašymas Parametrugreiksmé
Produktovapadinimas	Nešiojama šerdies grežimo mašina
Modelis	MSW-OOD-1500T
Nominali [tampa [V~] / dažnis [Hz]	230/50
Nominali galia [W]	1500
Sukimosi greitis [rpm]	950 - 2100
Maksimalus grežto skersmuo [mm]	80
Matmenys [plotis x gylis x aukstis; mm]	530 x 110 x 300
Svoris [kg]	7,1

JSPÉJIMAS - Siekdamas sumažinti sužalojimo rizika, vartoojas turi perskaityti naudojimo instrukcija.

I. Bendrieji elektriniy jrankiu saugos jspejimai

JSPÉJIMAS Perskátykite visus saugos jspéjimus ir instrukcjias. Perspějμ ir instrukcjμ nesilaikymas gali sukelti elektrós smügj, gaisr ar (arba) rintus sužalojimus.

Ishaugokite visus jspejimus ir instrukcijas, kad galétumete pasinaudoti ateityje.

Jspejimuose vartojamas terminas „elektrinis jrankis" reiskia i stinklo (laidinj) elektrinj jrankj arba akumulatorinj (belaidj) elektrinj jrankj.

1) Darbo zonos sauga

a) Laiky kite darbo vietag svariig erai apsviesta. Netvarkingos arba tamsios vietos sukelia nelaimingus atsitikimus.
b) Nenaudokite elektriniu jrankiu sprogioje aplinkoje, pvz., ten, kur yra degiu skysciu, duju ar dulkiu. Elektrinaij rankiai sukuria kibirkstis, kurios gali uzdegti dulkes arba dumus.
c) Dirbdami su elektriniu jrankiu saugokite vaikus ir pašalinius asmenis. Del išsblaškymo galite prarasti kontrole.

2) Elektros sauga

a) Elektrinio jrankio kištukai turi atitiki lizda. Niekada joku budu nemodifikukuokite kištuko. Nenaudokite adapteriu kištuku su jzemintais (jzemintais) elektrinias jrankiais. Nepakeisti kištukai ir atitinkami lizdai sumazins elektros smugio rizika.
b) Venkite kūnokontako su jzemintais pavirsiais, tokiais kaip vamzdziai, radiatorialiai, viryklés ir saldytuvai. Jei jusu kūnas yra jzemintas arba jzemintas, padideja elektros smugio rizika.
c) Saugokite elektrinius jrankius nuo lietaus ar dregnu salygu. J elektrinj jrankj patekgs vanduo padidins elektros smugio rizika.
d) Nepiktnaudziaukite laidu. Niekada nenaudokite laido elektrinio jrankio nesimui, traukimui ar atjungimui. Laikykite laida toliau nuo karscio, alvos, astriq krastu ar judanciu daliu. Pazeisti arba jsipainjo laidai padicina elektros smugio rizika.
e) Kai naudojate elektrinj jrankj lauke, naudokite ilginamaji laida, tinkama naudoti lauke. Naudojant lauke tinkamaj laida sumazeja elektros smugio rizika.
f) Jei elektrinj jrankj naudoti dregnoje vietoje neisvengiama, naudokite nuotekio srovés itaiso (RCD) apsaugotá maitinima. RCD naudojimas sumazina elektros smugio rizika.

3) Asmeninis saugumas

a) Bukite budrus, stebekite, kā darote, ir vadovaukitès sveiku protu, kai naudojate elektrinj jrankj. Nenaudokite elektrinio jrankio, kai esate pavargé arba apsvaige nuo narkotiku, alkoholio ar vaisty. Akimirka neatidumas dirbant su elektriniu jrankiu gali rimtai susizaloti.
b) Naudokite asmenines apsaugos priemones. Visada devekite akiu apsauga. Tinkamomis salygomis naudojama apsaugine jranga, pvz., dulkiu kauke, neslidus apsauginiai batai, skrybele arba klausos apsaugos priemones, sumazins suzaoljimus.
c) Apsaugokite nuo netycinio paleidimo. Jsitikinkite, kad jungiklis yra isjungtoje padetyje, pries prijungdami prie maitinimo saltinio ir (arba) akumuliatoriaus bloko, paimdami ar nesdami jrankj. Elektrinius jrankius nesiojan pirstu ant jungiklio arba jjungus elektros jranksu jjungtu jungikliu, gali jvykti nelaimingi atsitikimai.
d) Pries jjungdami elektrinj jrankj, išimkite bet kokj reguliavimo rakta arba veržiaraktj. Veržiaraktis arba raktas, paliktas prie besisukançios elektrinio jrankio dalies, gali susizaloti.
e) Nepersistenkite. Visada stovékite tinkamai ir laikykite pusiausvyrq. Tai leidžia geriau valdyti elektrinj jrankj netikétose situacijose.
f) Apsirenkite tinkamai. Nedevekite laisvug drabuiziu ar papuosalu. Plaukus, drabuzius ir pirstines laikykite toliau nuo judanciu daliu. Laisvi drabuziai, papuosalai ar ilgi plaukai gali jstricti judanciose dalyse.
g) Jei yra prietaaisai, skirti prijungti dulkiu nusiurbimo ir surinkimo jrenginius, jsitikinkite, kad jie prijungti ir tinkamai naudojam. Dulkiu surinkimo priemones gali sumazinti su dulkemis susijusj pavoju.

4) Elektrinio jrankio naudiojimas ir prieziura

a) Nespauskite elektrinio jrankio jega. Naudokite savereikmems tinkamaglektrinj jrankj. Tinkamas elektrinis jrankis atliks darba geriau ir saugiau tokiu greiciu, kuriamjis buvo sukurtas.
b) Nenaudokite elektrinio jrankio, jei jungiklis jo nejjungia ir neisjungia. Bet koks elektrinis jrankis, kurio negalima valdyti jungikliu, yra pavojingas ir turi buti suremontuotas.
c) Pries atlikdami bet kokius reguliavimus, keisdami priedus arba laikydami elektrinius jrankius, atjunkite kištuká nuo maitinimo šaltinio ir (arba) akumulatoriú nuo elektrinio jrankio. Tokios prevalcinés saugos priemonéssumažina elektrinio jrankio netycinio jjungimo rizika.
d) Nenaudojamus elektrinius jrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite su elektriniu jrankiu arba šiomis instrukcijomis nesusipazinusiems asmenims naudotis elektriniu jrankiu. Elektrinaij jrankiai yra pavojingi neapmokytu naudotoju rankose.
e) Prižiūrekite elektrinius jrankius. Patikrinkite, ar judancios dalys nera sulygiuotos arba nesusiriisuos, ar dalys nesuluzusios ir ar nera kitu salygu, kurios gali turéti jtakos elektrinio jrankio veikimui. Jei elektrinis jrankis pažeistas, pries naudodami jj suremontuokite. Daug nelaimingu atsitikmu jvyksta del prastai prižiūrimu elektriniu jrankiu.
f) Pjovimo jrankius laiky kite astrius ir svarius. Tinkamai priizurimi pjovimo jrankiai su astriomis pjovimo briaunomis recau jsipainioja ir yra lengviau valdomi.
g) Elektrinj jrankj, priedus, jrankiuq antgalius ir pan. naudokite pagal šias instrukcijas, atsižvelgdami j darbo salygas ir atliekamā darba. Naudojant elektrinj jrankj kitokiems nei numatya darbams, gali susidaryti pavojinga situacija.

5) Aptarnavimas

a) Pasirupinkite, kad jusu elektrinj jrankj aptarnautu kvalifikuotas remontininkas, naudodamas tik identiskas atsargines dalis. Taip bus uztikrintas elektrinio jrankio saugumas.

II. Deimantinio serdies grzimo saugos jspejimal

1) Naudokite kartu su jrankiu pateiktas pagalbines rankenas. Kontrolès praridas gali susizaloti.
2) Atsižvelkite j darbo vietos aplinkq: nenaudokite deimantinio šerdies gržimo dregnose ar šlapiose vietose. Nelaiky kite deimantinio šerdies greztuvo nuo lietaus. Gerai apsvieskite darbo vieta. Visug

pirma, jametneturi buti degiu skysciu ar duju. Serijinis variklis jprasto sukimosi metu sukuria kibirkstis, kibirkstys gali sukelti gaisro pavoju.
3) I klases jrankius butina jzeminti juos naudoant, siekiant apsaugoti jus nuo elektrros smugio, I klases jrankiuose yra patvirtintas trij u laidu laidas ir triju saku jzeminimo tipo ki stukas, zalias/geltonas laidas laide yra jzeminimo laidas., vienas lado galas yra jrankio isorinio korpuso jzeminimo zenkle,Kitas lado galas yra prijungtas prie ki stuko jzeminimo liao. Niekada nejunkite zaio/geltono liao prie jtampingo gnybto.
4) Jspejimas! Lizdas turi tikti su jzeminimu, nedekite j lizdklasés jrankiu be jzeminimo.
5) Naudokite ilginamuosius laidus, kai jrankis naudojamas lauke arba viduje, naudokite specialia prailginimo plokst. Naudokite tik triju laidu laida su patikmu jzeminimu.
6) Pasirupinkite, kad aukstoje padetyje butu nukreipta zenyn, rekomenduojamas saugos dirzas ir apsauginis dangtelis ir pan.
7) Kad isvengtumete netycinio elektros smugio, pries naudodami patikrinkite elektrifikuoto korpuso jzeminimo bukle darbo zonoje, neleidziama naudoti jrankio esant neapibreztai buklei, kai grztas paliecia elektrinj korpusa sienoje, grindu lentoje arba grindjuoste., elektrifikuotas iorsinis grzto korpusas gali susizaloti.
8) Greziant ant aukstuy lubu rekomenduojama naudoti saugos jranga, kad grezimo sterdis nesuzeistuy zmoniu, esanciuy apacioje, arba nesugadintu nuosavybés apacioje.
9) Minkšto vamzdžio, kurio vidinis skersmuo Φ16 mm, prijungimas prie vožtuvo adapterio.
10) Isitikinkite, kad néra vandens nuotékio, kadjis nesudrekintu variklio, kai naudojate skystj ir priedus.
11) Paprastai apžiūrekite Žarnas ir kitas svarbias jrankio dalis, kurios gali sugesti; Pastebejus vandens nutekëjima iš grečiu déžës bandymo angos, nedelsdami išjunkite jrankj ir pakeiskite guminj tarpiklj.
12) Didžiausias leistinas skyscio tiekimo slegis yra 0,12 MPa.
13) Jspejimas! Niekada nenaudokite jrankio be pateikto RCD.
14) Pries pradédami darba, turite patikrinti, ar RCD veikia tinkamai: paspaudus mygtuk „RESET“ užsidegs raudona lemputé; ir lemputé uzges paspaudus mygtuk „TEST“; jrankj galite naudoti tik tada, kai RCD veikia tinkamai.
15) Kišuká arba maitinimo laidá visada turi pakeisti jrankio gamintojas arba jo aptarnavimo organizacija.
16) Laiky kite skycius nuo jrankio daliu atokiai nuo darbo zonoje esanciu zmoniu, kad vanduo nepatektu j rankio elektronine jranga ir uztikrintumete savo sauguma. Kai mašina dirba aukstyle,jis turi naudoti surinkimo rinkinj.

III. NAUDIOJIMO INSTRUKCIJOS

1) Kaip sumontuoti gražta

Pries pradedami dirbti, patikmai ir tvirtai pritvirtinkite pagrindprie ruosinio, prritvirtinkite ji issiplétimo varztais, tada toglyiai pritvirtinkite 4 varztus prie pagrindo, galiausiai priverzkite juos verzlemis.

2) Patikrinkite jtampa:

Jsitikinkite, kad jtampa yra tokia pati kaip nurodyta ant jrankiu lentos, jtampa grandinese turi buti + / - 5%

3) Kaip jdiegti bita:

Atsargiai montuodami deimantinio plonumo gražta, galinis sriegis turi sutapti su galinio iśejimo velenu. Galinj sriegj pirmiausia reikia sutepti tepalu, priveržus gražta, leisti jam veikti tusciaja eiga, jsitikinti, kad jo radialinis judejimas atitinka bendrajji reikalavima, tadagalésite dirbti su gražtu.

4) Séjamosios vandens jungiklyje turétu buti šiek tiek vandens.

5) Skylès atidarymas, grežimo grežimas:

Paleiskite séjamajbe apkrovos, paleide atlaisvinkite pastumos verte, galite pradeti grezti, kai pamatysite vandens nutekëjima iš gražto. Greždami grežtuva nešiojamuju gražtu, pirmiausia pasukite gražta j tam tikra nuozulnu kampa (zr. 1 pav., 2 pav.), Isgrezkite pusmenulio formos jpová betono pavirsiuje, tada laiky kite gražta vertikalaii, jei gražtas siūbuoti, gražtas gali buti pazeistas. Grežkite letai ir tolygial, nespauskite jrankiu per jega, galite padidinti trauka, kai gražtas bus greztas j ruosinj maždaug 5 mm gyliu. Jei grežimo metu variklio sukimosi greitis akivaizdžiaisumažejo, tai reiskia, kadjis turi per didele apkrova, tinkamai sumazinkite tiekimolo slegi, kad jo sukimosi greitis butu idealioje vietoje, jei variklis skleidzia dumus ar savita kvapä, ijsunkite. gražta iš karto, darbu tekspalaukti, kad neperkrautu variklis ir nesudegtu rite. Isejimo veleno sankaba gali nuslysti, šoktelétic RCD, o variklis sustoti, jei gražtas jsiveržia j armaturinj plieninj strypa, tai yra netinkami veikimo metodai, kurie sumazins gražto tarnavimo laika ir sugadins variklj.

6) Medziaga:

Grežiant gelžbetonj, jei gražtas paliété armatūrinj plieninj strypa, srové staiga padidès, variklis vibruos ir gražtas bus perkrautas, šiuo metu grežimo trauka turi buti tinkamai sumazinta, mazesne srové gali turéti blogai veikia grežimo greitj ir gražtaj. Jei j gražta patenka smélis, Žvyras arba gražtas paliečia armatūrinj plieninj strypa, gražtas bus sugriebtas, susidare didesné srovés perteklius, o sankaba paslydo, išjunkite jrankj, nuimkite grežta ir nuvalykite spaustukai tarpelyje, palaukite apie 3 minutes, leiskite gražtukui atvesti priës iš naujo paleisdami jungiklj, kad galetuměte testi grežima. Grežiant mediena, stora juoda dangār ir asfalto veltinj ir pan., jo srové padidès, todél grežkite letai, tolvgiai ir siek tiek. Jei sankaba nuolat slydo, sustabdykite grezta ir vel priveržkite sankaba.

7) Nuimkite grezimo serdj:

Kai gržtas beveik grežia grindu lenta, siena ir tt medziagas, bukite atsargus mažindami grežimo greitj, kad išvengtumete grežimo jega. Greždami dar karta, išjunkite jrankj, nuimkite gražta ir nuvalykite jo sienelv vandeniu, nuvale drozle, siek tiek pamushkite gražta su medzio pagaliuku, bukite atsargus išimdami gražto šerdj ir sugadindami grežta, tada sumontuokite grežimas testi eksploatavima.

8) Pasirupinkite, kad variklis védétu ir atvěstu:

Darbo metu ventiliuojamas variklio griovelis neturi buti užsikimşes nešvarumais, kad aukstesné temperatura nepablogintu variklio eksploatavimo trukmés arba nasudegintu apvijos.

9) Draudžiama dirbti be vandens:

Eksploatacijos metu ant graztto pavirsius turi teketi daug vandens, kadjis atvestu, o purva galima nuplauti, kad nepaazeistumete graztto ir sandarinimo poverzles.

10) Venkite slopinti variklio:

Variklio gaubtlaikykite toliau nuo vandens, kad nesumažétu jo izoliacinés savybès arba nenutekétu elektrós srove. Mašina naudokite tik vertikalaiiŽemyn!

11) Gražtas vibravo

Kai kartais grežiate, padidéjus tarpui tarp pakeliamo korpuso ir kvadratinio vamzdžio bei stovo, gražtas gali vibruoti. Šiuo metu isjunkite jrankj ir sureguliukite pakeliamo korpuso vikšro apmušalá arba tušciosios eigos rata, priverždami kai kurius atitinkamus varžtus. jj tinkama tarpa.

12) Reguliuojant greitj mašina turi buti stabdoma, po to sukant rankenèle negalima sukti rankenélès paleidžiant mašina, kitaip gali buti pazeistos pavaros.

IV. STRUKTURA, SAVYBES IR NAUDIOJIMAS

Sis jrankis yra nešiojamasis deimantinis gražtas,jis suprojektuoja dviej pupilsavaru sukimos greitj, galite pasukti rankenèle, kad reguliotumete jo greitj, auksta pavara tinka 20-52 skersmens deimantiniam gražtui, zema pavara tinka 52-78 skersmens deimantinis gražtas,jis taip pat turi apsaugine trinties sankaba, jl engva, saugu ir patikima naudoti. Jie placiai naudojam statybos, vamzdziu montavimo, keliu, tiltu ir inžinerines kokybès kontrolés ir meginiu emimo srityse.

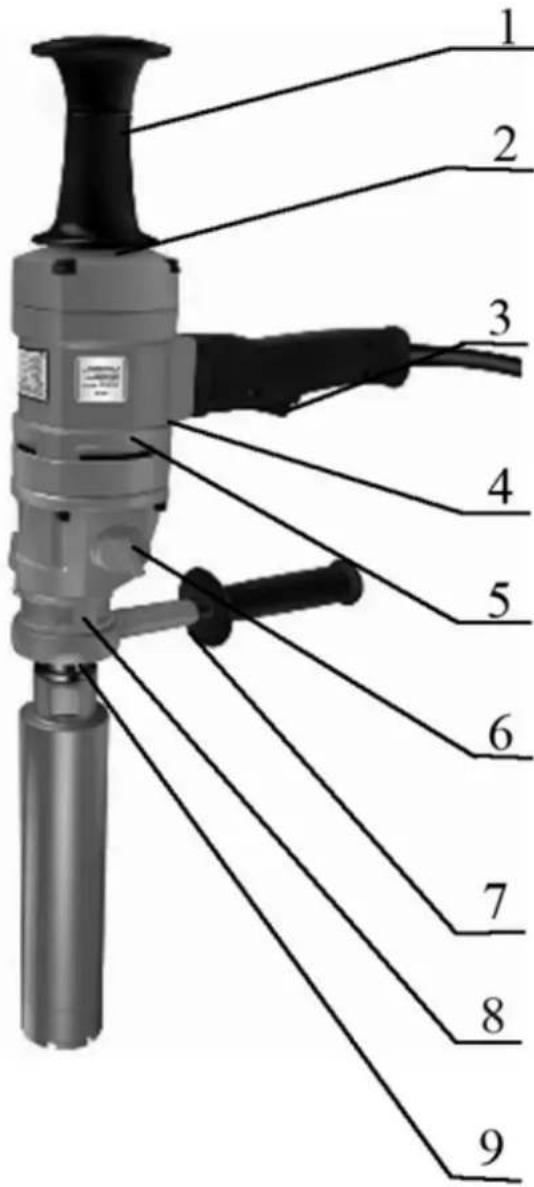

Noredami suzinoti pagrindini daliu struktura, ziurekite paveikslj zemiau.

1-peciu atrama
2-galinisdangtis
3-jungiklis
4-Vienfazis variklis
5-Pavaroskorpusas
6-Greicio regulavimo rankenelé
7-Papildoma rankena
8-Vandens jleidimo jtaisas
9- Isejimo velenas

V. MAINTENANE

1) Jei séjamoji turejo kokiu nors problemu, nusiuskite ja j galiotaji aptarnavimo centra. Grieztai neleidziama i sardyti ar pakeisti daliu pasirinktinal.
2) Regulariai tikrinkite elektrinj sepeti ir komutatoriuy, kai sepeciai susidevej apie 7 mm, juos reikia keisti. Naudokite tik originalius, antraip gali sugesti komutatorius, reikia keisti abu sepecius vienu metu. Jei veikiant pastebite kibirksciaivima arba komutatorius yra susidevejes arba labai sudeges, patikrinkite ir pataiskykite komutatoriuy arba pakeiskite nauja rotoriuy.
3) Po ilgo naudojimo graztā reikia periodiskai tikrinti ir taisyti. Pagrindiniai jo elementai yra sie: ar elektros laidas geras, ar ne, jzeminimas patikimas ar ne, vidinis laidas, jungiklis ir kistukas veikia

gerai ar ne, variklio izoliaciné varza yra saugi ar ne, statorius ir rotorius yra trumpi granidine ar ne, varztai atsukti ar ne, pakeiskite tepaliné alvá ir susidévejusias dalis ir pan.

4) Laiku pakeiskite gumine sandarinimo poverzle. Jei po ilgo naudojimo pastebejote, kad j graztto virsu patenka vandens, nedelsdami patikrinkite ir pakeiskite sandarinimo poverzle. Pavaru dezije esancioje pavaroje gali buti naudojama tepaliné alyva. Jei pastebite, kad tepalinés alyvos prasiskverbia pro vidurinio dangtelio oro anga, pakeiskite guminj sandarinimo alyvosŽieda ant rotoriaus veleno. Specialios tepalinés alyvos prekés zenklas yra 110# pramoniné pavaru alyva. Neleidžiama naudoti jprastos variklio alyvos.
5) Gražta laikykite šváru ir sausá Jei nenaudiojate, išvalykite séjamajá ir laikykite sausoje, švarioje vietoje, išardykite gražta, pagrindinj gražto velena ir jungiamasias gražto sriegio dalis reikia patepi šiek tiek tepalo, kad kaip juos apsaugoti.
6) Sureguliuokite apsaugine sankabag (kai nustatote, kad sankabos trintis tampa per maza.)
