Produkto tipas	Hidraulinis perforatorius
Modelis	MSW HPM-01
Maksimalus gamybos pajėgumas	8 tonos
Skersmens perforavimo diapazonas	22-60 mm
Maksimalus lakšto storis	3 mm
Matmenys (I x P x A)	170 x 405 x 170 mm
Svoris	5,3 kg
Maitinimo tipas	Rankinė hidraulinė (stūmoklinis siurblys)
Pagrindinės funkcijos	Daryti skyles lakštuose
Priežiūra ir valymas	Išorines plokštumas valyti švaria drėgna šluoste, tepti antikorozine alyva. Alyvą keisti kasmet.
Sauga	Nenaudoti be matricos, nesiurbti sustojus cilindrui, nesusidurti su įrankiu, laikyti jungtis švarias.
Atsarginės dalys ir remontas	Susisiekti su gamintoju/platintoju dėl sandarinimo rinkinių keitimo. Priežiūrą atlikti kvalifikuotas technikas.

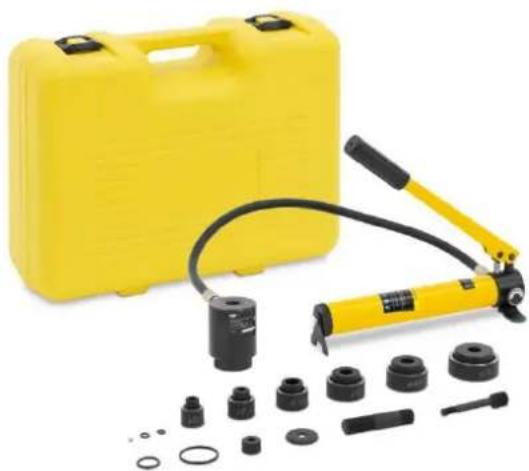

Bendroji informacija	Rankinis hidraulinis įrankis skylėms lakštuose gręžti. Pristatomas su siurbliu ir cilindru.

Dažnai užduodami klausimai - HPM-01 MSW

Kaip naudoti HPM-01 perforatorių?

Pirmiausia išgręžkite 11,5 mm kreipiamąją skylę. Uždėkite matricą ir perforatorių ant cilindro, įkiškite traukimo strypą į skylę ir priveržkite. Uždarykite išleidimo vožtuvą, siurbkite rankeną, kol padidės slėgis ir lakštas bus nupjautas. Tada atsukite vožtuvą, kad sumažintumėte slėgį, ir išimkite įrankį.

Kokio storio lakštą galiu perforuoti?

Įrankis skirtas lakštams, kurių storis mažesnis nei 3 mm.

Kaip įpilti hidraulinės alyvos?

Pritvirtinkite siurblį vertikaliai veržtuvuose. Pasukite rankeną į išorę, išimkite alyvos dangtelį, išpilkite naudotą alyvą, tada pripilkite švarios hidraulinės alyvos. Pajudinkite rankeną, kad pašalintumėte orą, tada vėl uždėkite dangtelį.

Kaip dažnai reikia keisti alyvą?

Rekomenduojama keisti alyvą kasmet, kad pailgėtų įrankio tarnavimo laikas. Naudokite alyvą, filtruotą per 120 akučių ar daugiau.

Ką daryti, jei cilindras sustoja prieš baigiant skylę?

Nedelsdami nustokite siurbti. Patikrinkite, ar konfigūracija teisinga ir ar neviršijote galimybių. Jei reikia, išardykite agregatą ir pridėkite tarpiklį.

Kaip prižiūrėti įrankį?

Po kiekvieno naudojimo išorines plokštumas valykite švaria drėgna šluoste. Metalinėms dalims ir matricoms tepkite antikorozinę alyvą. Laikykite įrankį sausoje vietoje ir uždėkite dulkių dangtelius ant jungčių.

Kokios svarbios saugos instrukcijos?

Niekada nesiurbti sustojus cilindrui, kad jo nepažeistumėte. Nesusidurti su įrankiu. Nelaikykite žarnos po slėgiu. Įsitikinkite, kad jungtys yra gerai prijungtos. Dėvėkite asmenines apsaugos priemones.

Kaip sumontuoti perforatorių ir matricą?

Pasirinkite tinkamus perforatorių ir matricą. Prisukite traukimo sraigtą ant stūmoklio veleno. Užmaukite matricą ant sraigto, įkiškite jį į pilotinę skylę, tada ranka prisukite perforatorių, kol visos dalys gerai priglus.

Kodėl įrankis neperforuoja?

Patikrinkite, ar išleidimo vožtuvas yra uždarytas. Įsitikinkite, kad siurblys generuoja slėgį. Patikrinkite, ar perforatorius ir matrica yra tinkamai sumontuoti, o lakšto storis neviršija 3 mm.

Kur rasti atsarginių dalių?

Susisiekite su gamintoju ar platintoju MSW ([e-mail]), kad gautumėte sandarinimo rinkinius ar kitas dalis. Priežiūrą turi atlikti kvalifikuotas technikas.

NAUDOJIMO INSTRUKCIJA HPM-01 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Hidraulinis skylių kastuvas
Modelis	MSW-HPM-01
Maksimali galia [tonos]	8
Perforavimo diapazonas skersmens [mm]	22-60
Matmenys (plotis x ilgis x aukštis) [mm]	170x405x170
Svoris [kg]	5,3

Tikslas

Gaminys yra įrankis, naudojamas skylėms daryti metalo lakštuose, kurių storis mažesnis nei 3 mm.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl gamínio naudojimo ne pagal paskirtį.

Naudojimo instrukcijos

ISPĖJIMAS

Presavimas be apkrovos nejrengus štampo draudžiamas.

Procedūros apskritai

1. Paruošimas: Pradėkite ruošinyje išgręždami 11,5 mm kreipiamąją skylę, naudodami rankinį elektrinį grąžtą.

2. Surinkimas: Jkiškite stūmoklio traukimo strypą j stūmoklio cilindro srieginį sriegį. Pritvirtinkite poveržlę prie traukimo strypo ir įdėkite į ertmę. Ištempkite stūmoklio traukimo strypą į kreipiamają angą ir sukdami pritvirtinkite ertmę, užtikrindami, kad ertmės štampai tvirtai liestųsi su apdirbamu paviršiumi. Šiuo metu išgaubtas štampas, ruošinys ir ertmė yra tvirtai pritvirtinti.

3. Naudojimas: uždarykite išsiliejimo vožtuvą, sukdami jį pagal laikrodžio rodyklę. Tada pakartotinai paspauskite pakėlimo rankenėlę, kad suaktyvintumėte stūmoklio siurblį, kuris padidina alyvos slėgį. Tai sukuria kirpimo jėgą tarp išgaubto ir ertmės štampai, pjaunant ruošinį.
4. Iškrovimas: Kai skylė bus baigta, atlaisvinkite išsiliejimo vožtuvą, sukdami jį prieš laikrodžio rodyklę, kad sumažintumėte alyvos slėgį.
5. Valymas: nuimkite išgaubtą štampa, pašalinkite visas atliekas iš štampo ertmės ir nuvalykite formą.

Saranka ir veikimas

1. Nuimkite dulkių dangtelius nuo jungčių; pritvirtinkite žarną prie cilindro ir siurblio. Sujunkite dulkių dangtelius.

PASTABA Ranka iki galo priveržkite movas, kol užsifiksuos visi sriegiai. Nenaudokite įrankių.

1. Pasirinkite perforatorių, štampą ir nubrėžkite kaištį, kuris padarys tinkamo dydžio skylę.
2. Nustatykite ir pažymėkite tikslią skylės vietą. Naudodami grąžtą, kuris yra šiek tiek didesnis už tempimo kaištį, išgręžkite skylę. Tai yra bandomoji skylė.

PASTABA Norėdami perforuoti ir štampuoti su 3/8" centrine skyle, įsukite 3/8" adapterio traukimo kaištį į stūmoklio veleno galą. Norėdami perforuoti ir štampuoti su 1-1/8" centrine skyle, užsukite varžto įvorę ant stūmoklio veleno.

1. Visiškai jsukite 3/4 colio stūmoklio veleną į cilindrą. Žr. iliustraciją.
2. Jei reikia, sumontuokite tarpiklius. Žr. iliustracijas šiame puslapyje.
3. Stumkite štampa ant tempimo kaiščio atviru štampo galu nuo cilindro.
4. Jkiškite traukimo kaištį per kontrolinę angą.

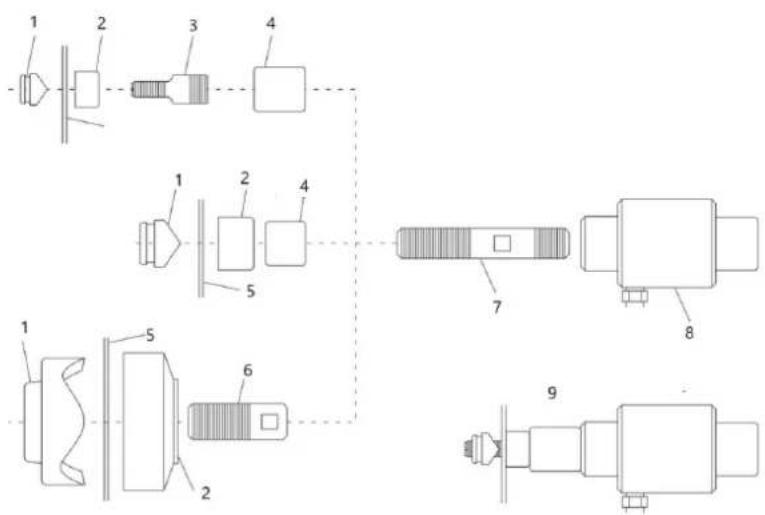

1. Punch

2. Mirk

3. 3/8" adapterio traukimo kaištis

4. Tarpiklis

5. Medžiaga

6. 1-1/8" rankové

7. 3/4" traukimo smeigè

8. Ram

9. Surinkimas baigtas

10. Užverkite perforatorių ant tempimo kaiščio taip, kad perforatoriaus pjovimo paviršiai būtų atsukti į medžiagą. Priveržkite perforatorių ranka, kol tarpikliai, antgalis, medžiaga ir perforatorius priglus.

PASTABA Visi perforavimo sriegiai turi būti sukabinti tempimo smeigių sriegiais. Jei kuris nors iš perforatoriaus sriegių nejsijungęs, išardykite sąranką, nuimkite vieną iš tarpiklių ir vėl surinkite sąranką.

ISPĖJIMAS

Nenaudokite siurblio, kai stūmoklio judėjimas sustoja. Jei ir toliau naudosite siurblio svirtį, kai cilindras sustos, cilindras bus pažeistas.

Jei cilindras sustoja dar nepasibaigus skylei, nustokite siurbti. Patikrinkite, ar nustatyta teisinga ir ar neviršijote įrankio talpos. Žr. sąrankos instrukcijas. Jei reikia, išardykite sąranką ir pridėkite tarpiklj.

1. Ijunkite siurblj. Konkrečių nurodymų ieškokite kartu su siurbliu pateiktame naudojimo vadove. Eksploatuodami siurblj, palaikykite cilindro svorį. Tai neleis cilindrui nukristi, kai bus baigtas perforavimas.

2. Atleiskite slėgį siurblyje.

Iliustracija nuorodai

ATSARGIAI

• Nedaužykite jokios įrankio dalies, nes tai gali būti pavojinga operatoriui.
  • Nelaikykite žarnos, kai joje yra slėgis.

ISPĖJIMAS

• Jungiklis gali greitai ir lengvai prijungti siurblį su kitu įrankiu. Vyriškas ir moteriškas jungtis turi gerai sujungti, kitaip operatorius gali sužeisti.
• Švelniai pumpuokite rankeną, kad alyva tekėtų sklandžiai, kitaip bus pažeista hidraulinė sistema.

1

III

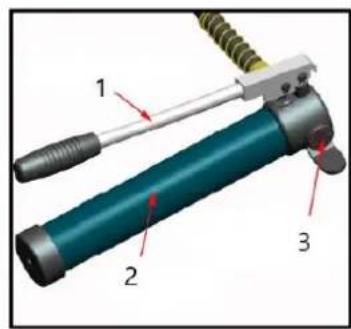

1. Aktyvi rankena

2. Alyvos rezervuaras

3. Atleiskite slėgį rankiniu būdu

4. Paimkite atitinkamą elementą

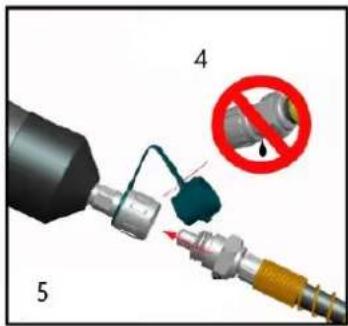

5. Prijunkite movą prie padalintos darbinės galvutės

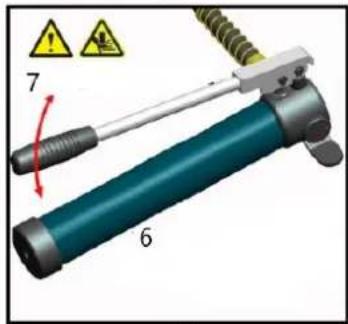

6. Prieš pradėdami dirbti, sukimo varžtą sandariai pasukite pagal laikrodžio rodyklę

7. Rankenos siurbimas

8. Baige vieną ciklą, atlaisvinkite sukimo varztą, kad sumażintumėte slėgį.

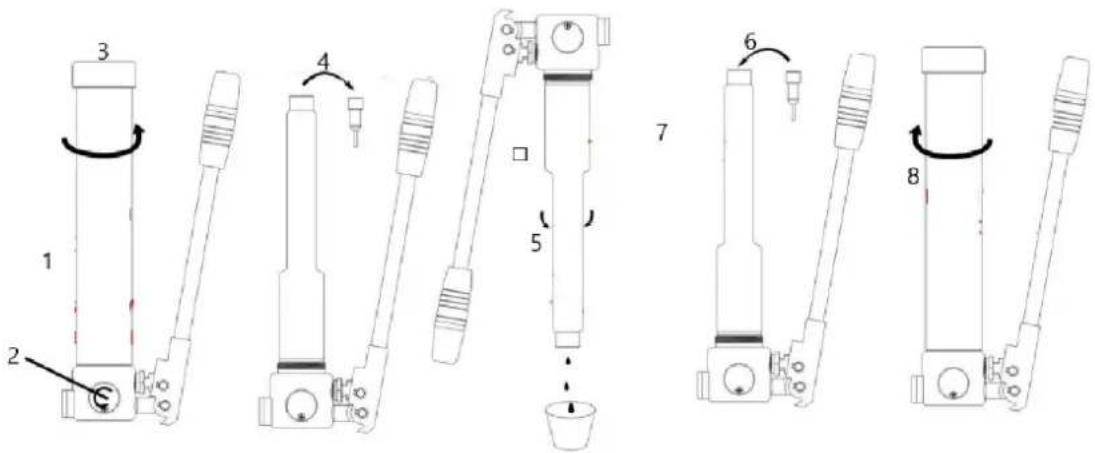

Hidraulinės alyvos jpylimas

1. Tvirtinama ant suoliuko veržlės vertikaliai

2. Pasukite varžtą, kad sumažintumėte slėgį

3. Išsukite siurblio rankenėlę

4. Ištraukite kištuką

5. Atliekos alyvos nutekėjimas

6. Švarios hidraulinės alyvos užpildymas

7. Ištraukite orą ir jkiškite alyvos kamštį

8. Sukite siurblio rankenėlę atgal

Priežiūra

IŠPĚJIMAS Sugadinta įranga gali rimtai susižaloti. Nenaudokite pažeistos įrangos. Jei pastebė jote nejprastą triukš mą ar vibraciją, prieš toliau naudodami įrangą iš taisykite problemą.

PASTABA Įrankio viduje esančios dulkės ar oras gali pažeisti sandarinimo rinkinį, todėl Įrankis gali prarasti savo funkcionalumą. Keisdami alyvą įsitikinkite, kad alyva yra švari ir be dulkių. Prieš įkišdami alyvos kamštį, palaukite šiek tiek laiko, kol alyva visiškai ištekės iš vamzdelio.

1. Prieš kiekvieną naudojimą patikrinkite bendrą įrankio būklę. Patikrinkite, ar jungtis yra švari. Patikrinkite, ar nėra atsilaisvinusių varžtų, judančių dalių nesutapimų ar nesusirišimų, įtrūkusių ar sulūžusių dalių ar kitų sąlygų, kurios gali turėti įtakos saugiam jo veikimui.

2. Po naudojimo nuvalykite išorinius įrankio paviršius švariu, drėgnu, sutepkite nuo rūdžių apsaugančia alyva metalinį įrankio paviršių ir štampus, kad nesurūdytų. Laikykite įrankį sausoje aplinkoje. Movą reikia laiku uždengti dangteliu, kitaip dulkės pateks į alyvą ir užterš ją.

3. Prietaisą turėty atlikti tik kvalifikuotas techninės priežiūros specialistas.

4. Norėdami pailginti įrankio tarnavimo laiką, pakeiskite alyvą kas metus. [sitikinkite, kad alyva filtruojama 120 akių tinkleliu arba didesniu nei 30 μm sieteliu. Tuo tarpu venkite dulkių patekti j aliejaus puodelj].

5. Po ilgo naudojimo sandarinimo rinkiniai bus pažeisti, jei yra nuotėkis, susisiekite su gamintoju ir (arba) platintoju dėl sandarinimo rinkinių keitimo.

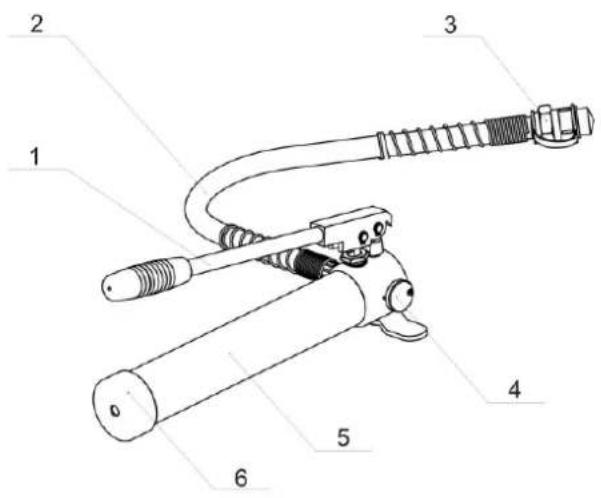

Dalys (nuoroda)

Nr.	Vardas	Funkcija
1	aktyvi rankena	operacijai
2	žarna	naftos transportavimui
3	jungtis	sujungimui su darbine galvute
4	Pasukite varžtą	slėgio mažinimui
5	Siurblio korpusas	aliejaus laikymui
6	Užsukamas dangtelis	alyvos vamzdeliui uždengti, kad alyva nenutekėtų
