NAVODILA ZA UPORABO HPM-01 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Hidravlični kopač lukenj
Model	MSW-HPM-01
Največja zmogljivost [ton]	8
Območje prebijanja v premeru [mm]	22-60
Mere (širina x dolžina x višina) [mm]	170x405x170
Teža [kg]	5,3

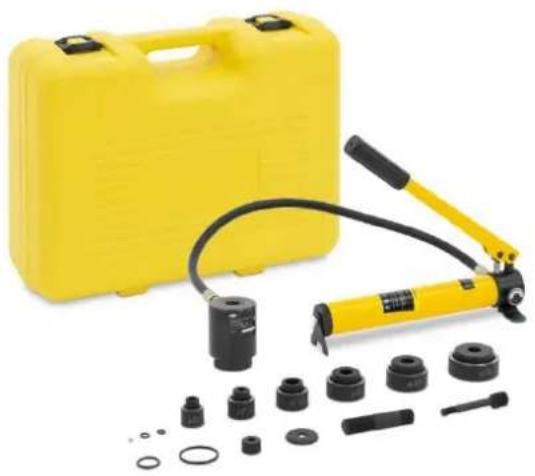

Namen

Izdelek je orodje, ki se uporablja za izdelavo lukenj v pločevini debeline manj kot 3 mm.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe izdelka.

Navodila za uporabo

OPOZORILO

Stiskanje brez obremenitve brez namestitve matrice je prepovedano.

Postopki na splošno

1. Priprava: Začnite z vrtanjem 11,5 mm vodilne luknje v obdelovanec z uporabo ročnega električnega vrtalnika.

2. Montaža: vlečno palico bata vstavite v vijačni navoj cilindra bata. Pritrdite podložko na vlečno palico in jo postavite v matrico z votlino. Vlečno palico bata raztegnite v vodilno luknjo in pritrdite matrico z vdolbino tako, da jo zasukate, pri čemer zagotovite, da se rezilo matrice z votlino tesno dotika površine, ki jo želite obdelati. Na tej točki so konveksna matrica, obdelovanec in matrica z votlino trdno pritrjeni.

3. Delovanje: Zaprite izlivni ventil tako, da ga zavrtite v smeri urinega kazalca. Nato večkrat pritisnite stopničasto ročico, da aktivirate batno črpalko, ki poveča tlak olja. To ustvarja strižno silo med konveksnimi in votlimi matricami, ki prerežejo obdelovanec.
4. Razkladanje: Ko je luknja dokončana, sprostite izlivni ventil tako, da ga zavrtite v nasprotni smeri urnega kazalca, da sprostite pritisk olja.
5. Čiščenje: Odstranite konveksno matrico, očistite vse odpadne materiale iz matrice z votlino in obrišite kalup.

Nastavitev in delovanje

1. Odstranite pokrove za prah s spojk; pritrdite cev na bat in na črpalko. Povežite protiprašne pokrovčke skupaj.

OPOMBA Ročno popolnoma zategnite spojke, dokler niso vsi navoji zaskočeni. Ne uporabljajte orodja.

1. Izberite luknjalo, matrico in vlečeni čep, ki bo naredil luknjo ustrezne velikosti.
2. Določite in označite točno lokacijo za luknjo. S svedrom, ki je nekoliko večji od vlečnega čepa, izvrtajte luknjo. To je pilotna luknja.

OPOMBA Za luknjalo in matrico s sredinsko luknjo 3/8" navijte vlečni vijak adapterja 3/8" na konec gredi bata. Za luknjalo in matrico s sredinsko luknjo 1-1/8" navijte tulec vijaka na gred bata.

1. 3/4" batno gred popolnoma navijte v bat. Glejte sliko.
2. Po potrebi namestite distančnike. Glejte ilustracije na tej strani.
3. Potisnite matrico čez vlečni čep tako, da je odprti konec matrice obrnjen stran od ovna.
4. Vlečni čep vstavite skozi vodilno luknjo.

OPOMBA Vsi navoji luknjačev morajo biti zajeti z navoji vlečnih čepov. Če katera od navojev luknjača ni zaskočena, razstavite nastavitev, odstranite enega od distančnikov in ponovno sestavite nastavitev.

OPOZORILO

Črpalke ne zaženite po tem, ko se premikanje bata ustavi. Če nadaljujete z ročico črpalke, potem ko se baten ustavi, ga boste poškodovali.

Če se oven ustavi, preden je luknja popolna, prenehajte s črpanjem. Preverite, ali je nastavitev pravilna in ali niste presegli zmogljivosti orodja. Glejte navodila za namestitev. Po potrebi razstavite nastavitev in dodajte distančnik.

1. Aktivirajte črpalko. Za posebna navodila glejte priročnik za uporabo, ki je priložen črpalki. Med delovanjem črpalke podpirajte težo bata. To bo preprečilo, da bi oven padel, ko je udarec končan.

2. Sprostite tlak na črpalki.

Ilustracija za referenco

POZOR

• Ne udarjajte po nobenem delu orodja, saj je to lahko nevarno za upravljavca.
  • Ne držite cevi, ko je pod pritiskom.

OPOZORILO

• Spojka lahko hitro in enostavno poveže črpalko z drugim orodjem. Moški in ženski spojnik morata biti dobro povezani, sicer lahko poškodujete operaterja.
• Nežno črpajte ročaj, da olje teče gladko, sicer lahko poškodujete hidravlični sistem.

1 2 3

4 5

1

7 6

III

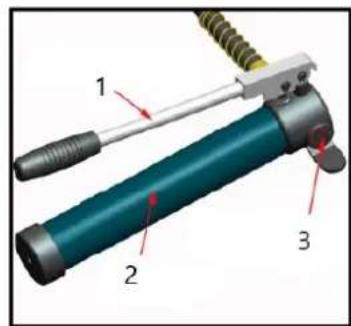

1. Aktivni ročaj

2. Rezervoar za olje

3. Ročno sprostite pritisk

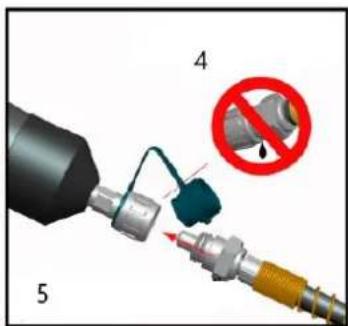

4. Vzemite ustrezen predmet

5. Priključite spojko na razdeljeno delovno glavo

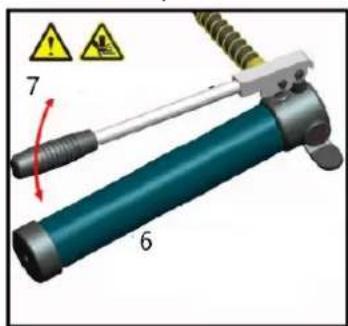

6. Pred uporabo zavrtite vrtljivi vijak v smeri urinega kazalca

7. Črpanje ročaja

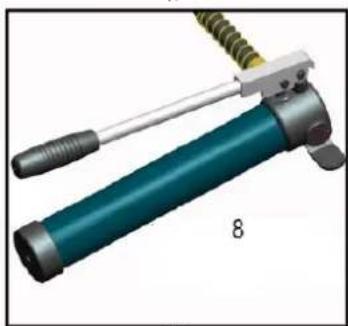

8. Po končanem enem ciklu popustite vrtljivi vijak, da sprostite pritisk.

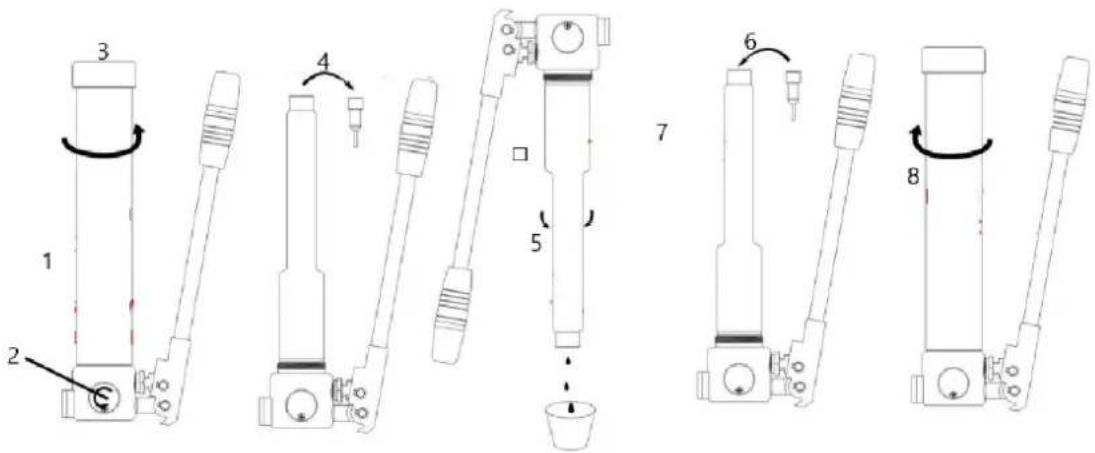

Dodajanje hidravličnega olja

1. Navpično pritrjen na primež za mizo

2. Zavrtite vrtljivi vijak, da sprostite pritisk

3. Ročaj vrtljive črpalke ven

4. Izvlecite vtič

5. Odvajanje odpadnega olja

6. Polnjenje čistega hidravličnega olja

7. Izpušni zrak in vstavite čep za olje

8. Ročaj vrtljive črpalke nazaj

Vzdrževanje

OPOZORILO Po škodovana oprema lahko povzro či resne telesne po škodbe. Ne uporabljajte poškodovane opreme. Če opazite neobičajni hrup ali tresljaje, dajte težavo odpraviti pred nadaljnjo uporabo opreme.

OPOMBA Prah ali zrak v notranjosti orodja lahko poškoduje tesnilni komplet, zaradi česar orodje izgubi funkcionalnost. Pri menjavi olja se prepričajte, da je olje čisto in brez prahu. Počakajte nekaj časa, da olje popolnoma izteče iz cevi, preden vstavite čep za olje.

1. Pred vsako uporabo preverite splošno stanje orodja. Preverite, ali je spojnik čist. Preverite, ali so vijaki ohlapni, ali so gibljivi deli napačno poravnani ali zatakjeni, ali so deli razpokani ali zlomljeni ali kateri koli drug dejavnik, ki bi lahko vplival na varno delovanje.

2. Po uporabi očistite zunanje površine orodja s čistim, vlažnim oljem, ki preprečuje rjo, na kovinsko površino orodja in matrice, da preprečite rjo. Orodje hranite v suhem okolju. Spojko je treba pravočasno pokriti s pokrovčkom, sicer bo prah vstopil vanj in onesnažil olje.

3. Servis orodja naj izvaja le usposobljen serviser.

4. Da bi podaljšali življenjsko dobo orodja, menjajte olje vsako leto. Prepričajte se, da je olje filtrirano z mrežo 120 mesh ali cedilo nad 30 µm. Medtem se izogibajte prahu v posodo za olje.

5. Po dolgotrajni uporabi se kompleti za tesnjenje poškodujejo. Če pride do puščanja, se obrnite na proizvajalca in/ali distributerja, da zamenjate komplete za tesnjenje.

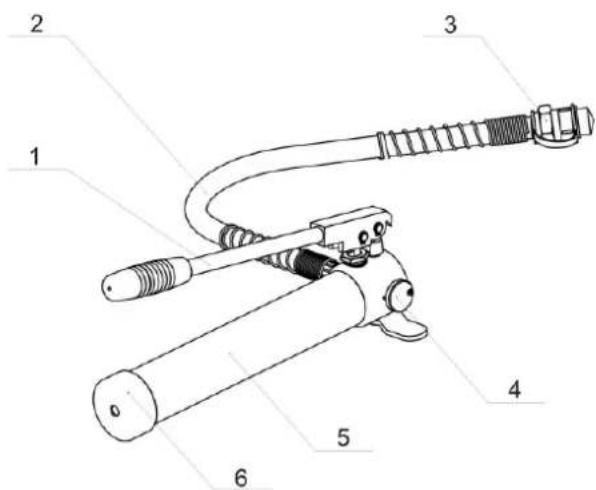

Deli (za referenco)

št.	Ime	funkcija
1	aktivni ročaj	za delovanje
2	cev	za transport nafte
3	spojnik	za povezavo z delovno glavo
4	Zavrtite vijak	za sprostitev pritiska
5	Telo črpalke	za shranjevanje olja
6	Navojni pokrovček	za pokrivanje cevi za olje, da preprečite puščanje olja
