MANUAL DE UTILIZARE HPM-01 MSW

Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Sapat hidraulic pentru gauri
Model	MSW-HPM-01
Capacitate de ieşire maximă [ton]	8
Domeniu de perforare în diametru [mm]	22-60
Dimensiuni (lățime x lungime x înălțime) [mm]	170x405x170
Greutate [kg]	5,3

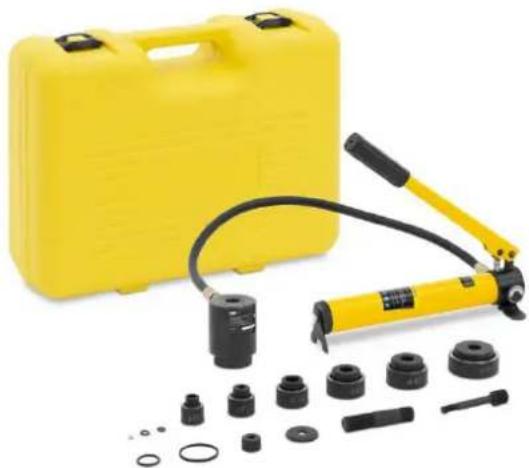

Scop

Produsul este o unealta folosita pentru realizarea gaurilor pe tabla cu grosimea sub 3mm.

Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintenționată a produsului.

Instructiuni de operare

AVERTIZARE

Este interzisă presarea fără sarcină fără instalarea matritei.

Proceduri în general

1. Pregătire: Începeti prin a găuri un orificiu de ghidare de 11,5 mm în piesa de prelucrat folosind un burghiu electric manual.

2. Asamblare: Introduceți tija de tragere a pistonului în filetul şurubului cilindrului pistonului. Atașați șaiba la tija de tragere și puneți-o în matrița cu cavitate. Întindeți tija de tragere a pistonului în orificiul de ghidare și fixați matrița pentru cavitate prin răsucirea acesteia, asigurându-vă că lama matriței pentru cavitate intră strâns în contact cu suprafața de prelucrat. În acest moment, matrița convexă, piesa de prelucrat și matrița cu cavitate sunt bine fixate.

3. Funcționare: Închideți supapa de scurgere rotind-o în sensul acelor de ceasornic. Apoi, apăsați în mod repetat mânerul pentru a activa pompa cu piston, care crește presiunea uleiului. Aceasta generează o forță de forfecare între matrițele convexe și cavitate, tăind piesa de prelucrat.
4. Descărcare: Odată ce gaura este finalizată, slăbiți supapa de scurgere rotind-o în sens invers acelor de ceasornic pentru a elibera presiunea uleiului.
5. Curățare: Îndepărtați matrița convexă, curățați orice material rezidual din matrița cu cavitate și ștergeți matrița.

Configurare și funcționare

1. Scoateți capacele de praf de la cuple; atașați furtunul la berbec și la pompă. Așezați capacele de praf împreună.

NOTA Strângeti complet cuplele până când toate firele sunt cuplate. Nu folosiți unelte.

1. Selectați poansonul, matrița și știftul de tragere care va face gaura de dimensiunea potrivită.
2. Determinați și marcați locația exactă a găurii. Folosind un burghiu care este puțin mai mare decât știftul de tragere, găuriți o gaură. Aceasta este gaura pilot.

NOTA Pentru un poanson și o matriță cu o gaură centrală de 3/8 inch, introduceți stiftul adaptorului de 3/8 inch în capătul arborelui pistonului. Pentru un poanson și o matriță cu o gaură centrală de 1-1/8 inchi, filetați manșonul șurubului pe arborele pistonului.

1. Introduceți complet arborele pistonului de 3/4" în piston. Consultați ilustrația.
2. Instalați distanțiere după cum este necesar. Consultați ilustrațiile de pe această pagină.
3. Glisați matrița peste știftul de tragere cu capătul deschis al matriței îndreptat în direcția opusă berbecului.
4. Introduceți stiftul de tractiune prin orificiul pilot.

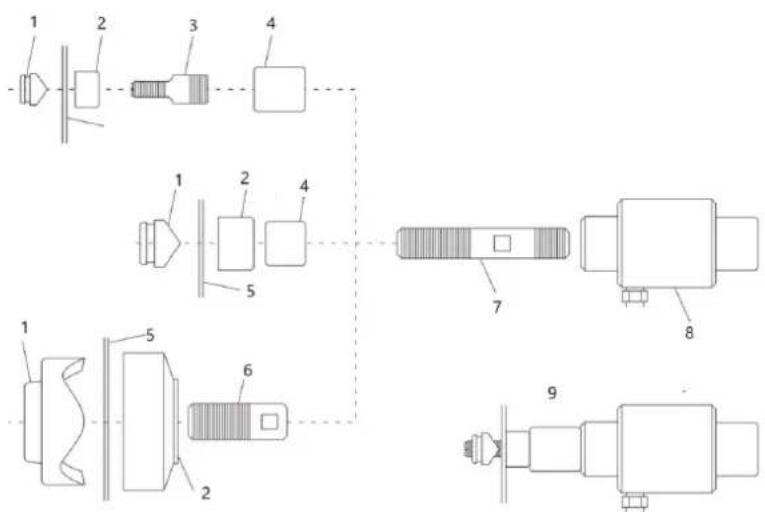

1. Pumn

2. Muri

3. Adaptor 3/8" Stud de tragere

4. Distanțiere

5. Material

6. Maneca de 1-1/8".

7. Şurub de tragere de 3/4".

8. RAM

9. Asamblare finalizată

10. Introduceți poansonul pe stiftul de tragere cu suprafețele de tăiere ale poansonului îndreptate spre material. Strângeți poansonul cu mâna până când distanțierele, matrița, materialul și poansonul sunt strâns.

NOTA Toate firele de perforare trebuie să fie cuplate de firele stiftului. Dacă oricare dintre firele de perforare nu sunt cuplate, dezasamblati configurația, scoateți unul dintre distanțiere și reasamblati configurația.

AVERTIZARE

Nu utilizati pompa după ce mișcarea pistonului se oprește. Continuarea operațiunii pârghiei pompei după ce se oprește berbecul va deteriora berbecul.

Dacă berbecul se oprește înainte ca orificiul să fie complet, opriți pomparea. Verificați dacă configurarea este corectă și că nu ați depășit capacitatea instrumentului. Consultați instrucțiunile de configurare. Dacă este necesar, dezasamblăți configurația și adăugați un distanțier.

1. Activați pompa. Pentru instrucțiuni specifice, consultați manualul de utilizare furnizat împreună cu pompa. Susține greutatea berbecului atunci când acționează pompa. Acest lucru va împiedica căderea berbecului când perforarea este completă.

2. Eliberați presiunea la pompă.

Ilustratie pentru referință

ATENTIE

• Nu loviți nicio piesă a unealtă, deoarece acest lucru ar putea fi periculos pentru operator.
• Nu tineți furtunul când este sub presiune.

AVERTIZARE

• Cuplajul poate conecta pompa cu alte instrumente rapid și ușor. Cuplajul tată și mamă trebuie să se conecteze bine, altfel poate provoca răni operatorului.
• Pompați ușor mânerul pentru a face uleiul să curgă lin, altfel se va deteriora sistemul hidraulic.

1 2 3

|

4 5

||

7 6

|||

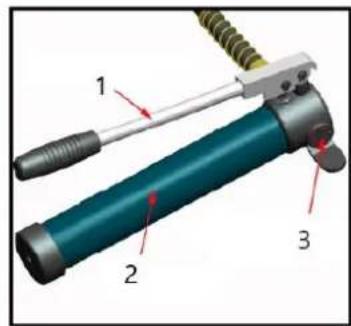

1. Mâner activ

2. Rezervor de ulei

3. Eliberați presiunea manual

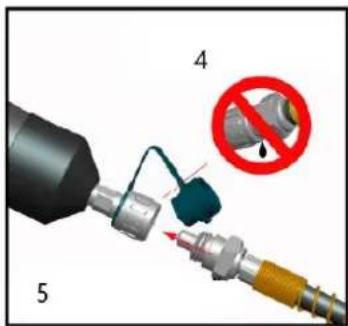

4. Luați obiectul relevant

5. Conectați cuplajul la capul de lucru despicat

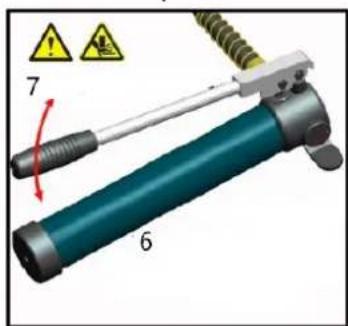

6. Înainte de utilizare, rotiți strâns şurubul de rotire în sensul acelor de ceasornic

7. Pomparea mânerului

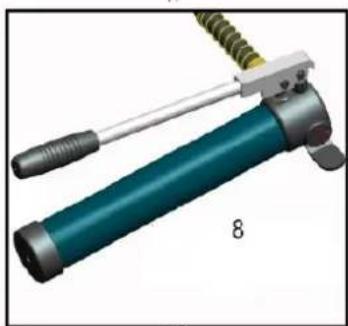

8. După finalizarea unui ciclu, slăbiti şurubul de rotire pentru a elibera presiunea.

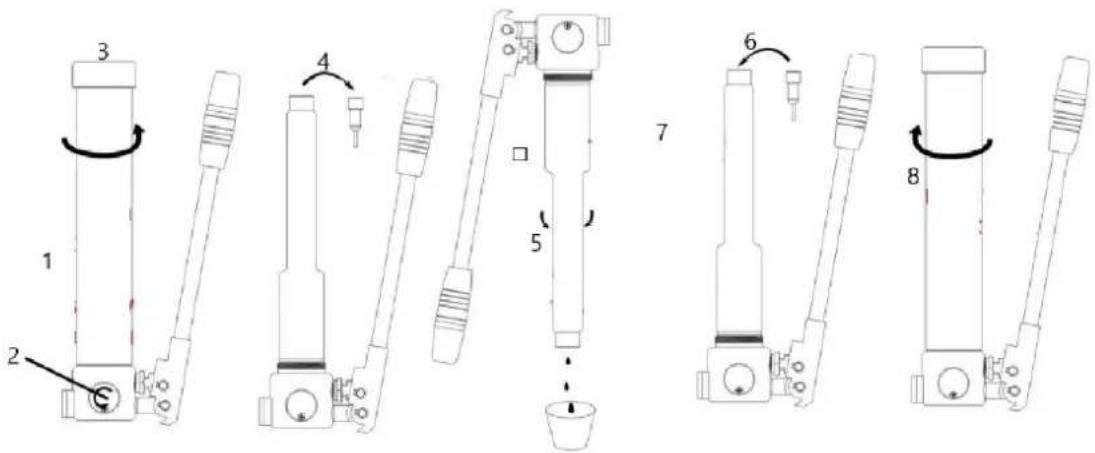

Adăugarea uleiului hidraulic

1. Fixat pe menghină de banc în verticală

2. Rotiți şurubul pentru a elibera presiunea

3. Învârtiți mânerul pompei

4. Scoateți stecherul

5. Scurgerea uleiului uzat

6. Umplerea cu ulei hidraulic curat

7. Aerul evacuat și introduceți dopul de ulei

8. Învârtiți mânerul pompei înapoi

Întreținere

AVERTIZARE Echipamentul deteriorat poate provoca vătămări corporale grave. Nu folosiți echipamente deteriorate. Dacă observați zgomot sau vibrații anormale, rezolvați problema înainte de a utiliza echipamentul în continuare.

NOTA Praful sau aerul din interiorul sculei pot deteriora trusa de etanşare, ceea ce duce la pierderea funcționalității instrumentului. Când schimbați uleiul, asigurați-vă că uleiul este curat și fără praf. Lăsați ceva timp pentru ca uleiul să se scurgă complet din tub înainte de a introduce dopul de ulei.

1. Înainte de fiecare utilizare, verificați starea generală a instrumentului. Verificați dacă cuplajul este curat. Verificați dacă nu există şuruburi slăbite, alinierea greșită sau blocarea pieselor în mișcare, piese crăpate sau rupte sau orice altă condiție care ar putea afecta funcționarea în siguranță.

2. După utilizare, curățați suprafețele exterioare ale instrumentului cu ulei curat, umed, ungeți cu ulei pentru prevenirea ruginei pe suprafața metalică a instrumentului și a matrițelor pentru a evita ruginirea. Depozitați unealta într-un mediu uscat. Cuplajul trebuie acoperit de capac în timp util, altfel praful va intra și va polua uleiul.

3. Service-ul la unealtă trebuie efectuat numai de un technician de service calificat.

4. Pentru a prelungi durata de viață a sculei, vă rugăm să schimbați uleiul pe an. Asigurați-vă că uleiul este filtrat cu o plasă de 120 de ochiuri sau cu o sită de peste 30 µm. Între timp evitați praful în paharul de ulei.
5. După o utilizare îndelungată, kiturile de etanșare vor fi deteriorate, dacă există scurgeri, vă rugăm să contactați producătorul și/sau distribuitorul pentru a schimba kiturile de etanșare.

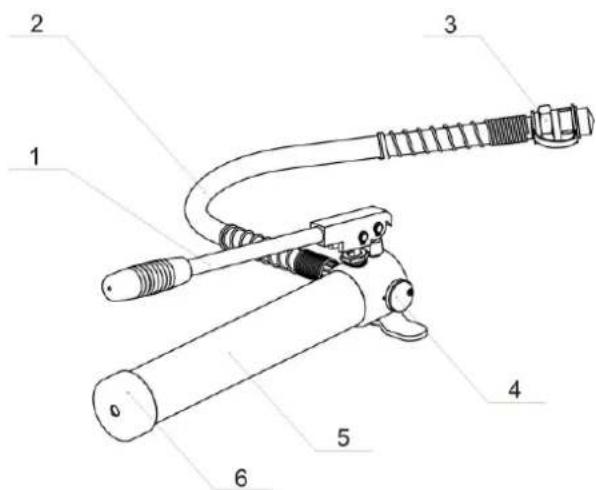

Piese (pentru referință)

Nu.	Nume	Funcție
1	mâner activ	pentru operare
2	furtun	pentru transportul petrolului
3	cuplaj	pentru conectarea cu capul de lucru
4	Rotiți șurubul	pentru eliberarea presiunii
5	Corpul pompei	pentru depozitarea uleiului
6	Capac filetat	pentru acoperirea tubului de ulei pentru a preveni scurgerea uleiului
