Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Хидравличен дупкокоп
Модел	MSW-HPM-01
Максималеп капацитет [топ]	8
Диапазон напробиваневдиаметър [mm]	22-60
Размери (ширина х дължина х височина) [mm]	170 × 405 × 170
Тегло [kg]	5,3

Цел

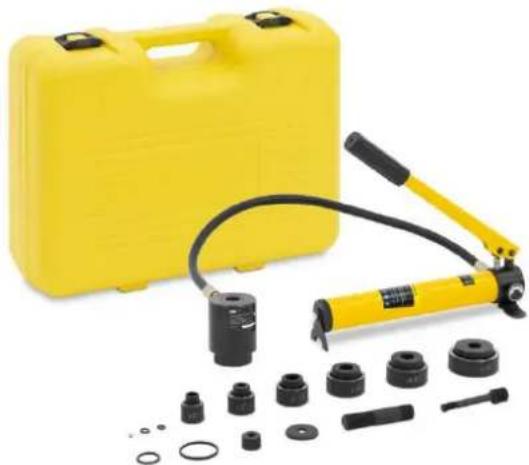

Продуктът представлява инструмент, който се използва за пробиване на отвори в метален лист с дебелина под 3 мм.

Потребителят е отговорен за всички щети, произтичащи от употребата на продукта не по предназначение.

Забранено е пресоване без натоварване без монтиране на матрица.

Процедури като цяло

1. Подготовка: Започнете с пробиване на водещ отвор с диаметър 11,5 mm в детайла с помощта на ръчна електрическа бормашина.
2. Сглобяване: Поставете дърпация прът на буталото в резбата на буталния цилиндър. Прикрепете шайбата към дърпация прът и я поставете в матрицата с кухина. Разтегнете издърпващия прът на буталото във водещия отвор и закрепете матрицата с кухини, като я завъртите, като се уверите, че острието на матрицата с кухини докосва плътно повърхността, която ще се обработка. В този момент изпъкналата матрица, детайлът и матрицата с кухини са здраво фиксирани.
3. Действие: Затворете разливния клапан, като го завъртите по посока на часовниковата стрелка. След това натиснете многократно ръкохватката за увеличаване, за да активирате плунжерната помпа, която увеличава налягането на маслото. Това генерира сила на срязване между изпъкналата и кухината матрици, прорязвайки детайла.
4. Разтоварване: След като дупката е завършена, разхлабете разливния клапан, като го завъртите обратно на часовниковата стрелка, за да освободите налягането на маслото.
5. Почистване: Отстранете изпъкналата матрица, почистете отпадъчния материал от матрицата с кухини и избършете матрицата.

Настройка и работа

1. Отстранете капачките за прах от съединителите; прикрепете маркуча към буталото и към помпата. Завийте капачките за прах заедно.

ЗАБЕЛЕЖКА Затегнете напълно съединителите на ръка, докато всички резби се захванат. Не използвайте инструменти.

1. Изберете перфоратор, матрица и шпилка за изтегляне, които ще направят отвора с подходящ размер.
2. Определете и маркирайте точното място за дупката. С помощта на свредло, което е малко поголямо от изтеглящата шпилка, пробийте дупка. Това е пилотната дупка.

ЗАБЕЛЕЖКА За перфоратор и матрица с 3/8" централен отвор, навийте изтеглящата шпилка 3/8" на адаптера в края на буталния вал. За перфоратор и матрица с централен отвор 1-1/8", навийте втулката на винта върху вала на буталото.

1. Навийте изцяло 3/4" буталния вал в цилиндъра. Вижте илюстрацията.

2. Инсталирайте дистанционни елементи, ако е необходимо. Вижте илюстрациите на тази страница.

3. Плъзнете матрицата върху шпилката за теглене с отворения край на матрицата, обърат настрани от овенчето.

4. Поставете изтеглящата шпилка през пилотния отвор.

1. удар

2. Умри

3. 3/8" адаптер за изтегляне

4. Разделител

5. Материал

6. 1-1/8" ръкав

7. 3/4" шпилка за изтегляне

8. Pam

9. Завършен монтаж

10. Навийте поансона върху изтеглящия щифт с режещите повърхности на поансона, обърати към материала. Затегнете поансона на ръка, докато дистанционните елементи, матрицата, материалът и поансонът залепнат плътно.

ЗАБЕЛЕЖКА Всички резби на поансона трябва да бъдат захванати от резбите на изтеглящите шпилки. Ако някоя от резбите на перфоратора не е захваната, разглобете настройката, отстранете един от дистанционните елементи и сглобете отново настройката.

ПРЕДУПРЕЖДЕНИЕ

Не работете с помпата, след като движението на буталката спре. Продължаването на работа с лоста на помпата, след като цилиндърът спре, ще го повреди.

Ако таранът спре преди дупката да е завършена, спрете изпомпването. Проверете дали настройката е правилна и дали не сте превишили капацитета на инструмента. Обърнете

се към инструкциите за настройка. Ако е необходимо, разглобете настройката и добавете дистанционер.

1. Активирайте помпата. За конкретни инструкции вижте ръководството за експлоатация, предоставено с помпата. Поддържайте теглото на цилиндъра, когато работите с помпата. Това ще предотврати падането на овен, когато ударът е завършен.

2. Освободете налягането на помпата.

Илюстрация за справка

ВНИМАНИЕ!

- Не удряйте никоя част от инструмента, тъй като това може да бъде опасно за оператора. - Не дръжте маркуча, когато е под налягане.

ПРЕДУПРЕЖДЕНИЕ

- Съединителят може да свърже помпата с друг инструмент бързо и лесно. Мъжкият и женският съединител трябва да се свържат добре, в противен случай това може да нарани оператора.

- Изпомпвайте внимателно дръжката, за да накарате маслото да тече гладко, в противен случай това ще повреди хидравличната система.

1 2 3

4 5

1

7 6

|||

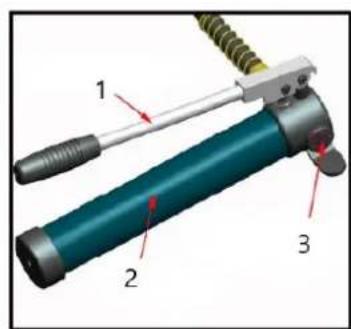

1. Активнадръжка

2. Резервоар замасло

3. Освободетеналяганеторъчно

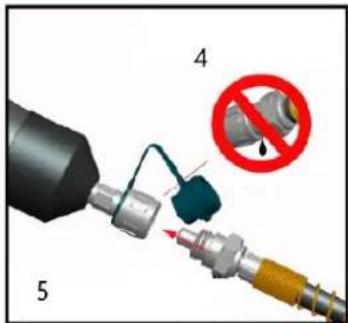

4. Вземетс съответния предмет

5. Свържетс съединителя към разделена работа на глава

6. Преди да работите, завъртетевъртящиясевинтплътнопопосока начасовниковата стрелка

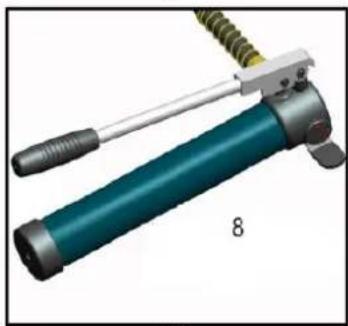

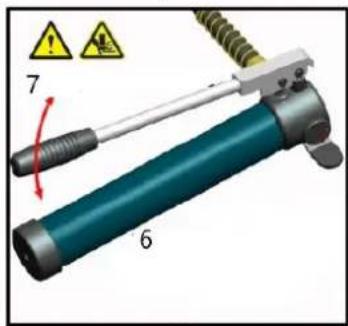

7. Изпомванена дръжката

8. След като завършите един цикъл, разхлабете въртящия се винт, за да освободите налягането.

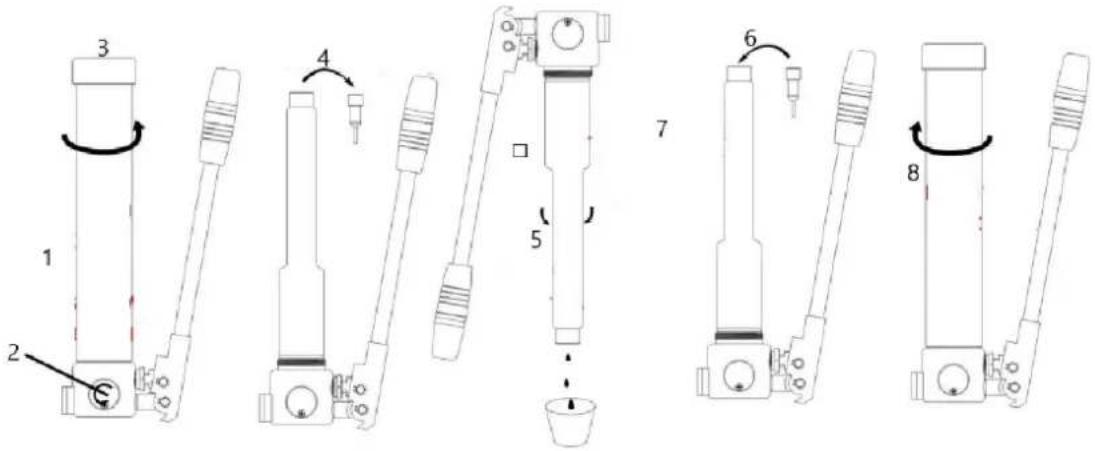

Добавяне на хидравлично масло

1. Фиксиран върху менгемето на масата във вертикално положение

2. Завъртете въртящия се винт, за да освободите налягането

3. Дръжка на центрофуга на помпата

4. Извадете щепсела

5. Източване на отработено масло

6. Напълване на чисто хидравлично масло

7. Изпуснете въздух и поставете пробката за масло

8. Завъртане на дръжката на помпата

Поддръжка

ПРЕДУПРЕЖДЕНИЕ Повреденото оборудванемо жеда причици сериозни наранявания. Не изпо лзвайте повредено оборудване. Ако забележ итенсобичаеншумили вибрации, отстранете

проблема, преди да използвате оборудванет о по-нат атък.

ЗАБЕЛЕЖКА Прахът или въздухът вътре в инструмента може да повреди комплекта за запечатване, което да доведе до загуба на функционалност на инструмента. Когато сменяте маслото, се уверете, че то е чисто и без прах. Оставете известно време маслото да изтече напълно от тръбата, преди да поставите пробката за масло.

1. Преди всяка употреба проверявайте общото състояние на инструмента. Проверете дали съединителят е чист. Проверете за разхлабени винтове, разместване или залепване на движещи се части, напукани или счупени части или всяко друго състояние, което може да повлияе на безопасната му работа.
2. След употреба почистете външните повърхности на инструмента с чисто, влажно, намажете с масло за предотвратяване на ръжда върху металлата повърхност на инструмента и матриците, за да избегнете ръжда. Съхранявайте инструмента на сухо място. Съединителят трябва да бъде покрит с капачката навреме, в противен случай прахът ще навлезе и ще замърси маслото.
3. Обслужването на инструмента трябва да се извършва само от квалифициран сервизен техник.
4. За да удължите живота на инструмента, сменяйте маслото всяка година. Уверете се, че маслото е филтрирано през мрежа с отвори 120 или над 30 µm цедка. Междувременно избягвайте праха в чашата за масло.
5. След продължителна употреба уплътнителните комплекти ще се повредят, ако има теч, моля, свържете се с производителя и/или дистрибутора, за да смените уплътнителните комплекти.

Части(засправка)

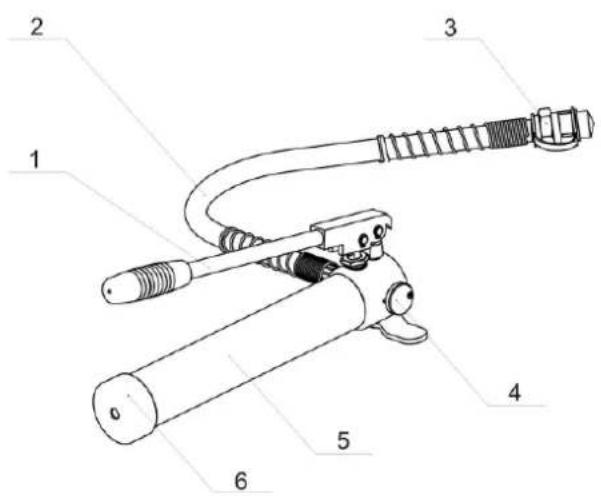

не	Име функция
1	активна дръжка	за експлоатация
2	маркуч	за транспортиране на петрол
3	съединител	за свързване с работна глава
4	Завъртете винта	за освобождаване на налягането
5	Тяло на помпата	за съхранение на масло
6	Капачка на винт	за покриване на маслената тръба за предотвратяване на изтичане на масло
