ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MD32- LASER MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

I. Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Μαγνητικό τρυπάνι
Μοντέλο	MSW-MD32-ECO	MSW-MD32-PRO	MSW-MD60-ECO	MSW-MD60-PRO
Ονομαστική τάση [V~] / συχνότητα [Hz]	230/50
Ονομαστική ισχύς [W]	1380		1680
Χωρητικότητα της μικρής δεξαμενής ψύξης [ml]	300
Ταχύτητα περιστροφής χωρίς φορτίο [rpm]	600 370
Μέγιστη έλξη [N]	18000
Διάμετρος βρύσης βιδών	M14		M25
Διάμετρος τρυπανιού δαντέλας [mm]	35		60
Διάμετρος τρυπανιού [mm]	19		28
Διαστάσεις (πλάτος x βάθος x ύψος) [mm]	31x21,5x56,5	30x21,5x56,5	32x22x56,5	22,5x32x57
Βάρος [kg]	16,8	16,8	16,32	17,35

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	ΜΑΓΝΗΤΙΚΟ ΤΡΥΠΑΝΙ ΜΕ LASER
Μοντέλο	MSW-MD32-LASER	MSW-MD32-LASER PRO	MSW-MD60-LASER	MSW-MD60-LASER PRO
Ονομαστική τάση [V~] / συχνότητα [Hz]	230/50
Ονομαστική ισχύς [W]	1300		1680
Χωρητικότητα της μικρής δεξαμενής ψύξης [ml]	300
Ταχύτητα περιστροφής χωρίς φορτίο [rpm]	100-475		100-395
Μέγιστη έλξη [N]	18000
Διάμετρος βρύσης βιδών	M14		M25
Διάμετρος τρυπανιού δαντέλας [mm]	35		60
Διάμετρος τρυπανιού [mm]	19		28
Διαστάσεις (πλάτος x βάθος x ύψος) [mm]	33,5x28x56	34x28x57	33x28x57	33x28x54
Βάρος [kg]	17.1	17.8	19	18.65

II. Γενική περιγραφή

Το εγχειρίδιο χρήστη έχει σχεδιαστεί για να βοηθά στην ασφαλή και απρόσκοπτη χρήση της συσκευής. Το προϊόν έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με αυστηρές τεχνικές οδηγίες, χρησιμοποιώντας τεχνολογίες και εξαρτήματα τελευταίας τεχνολογίας. Επιπλέον, παράγεται σύμφωνα με τα πιο αυστηρά πρότυπα ποιότητας.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΕΚΤΟΣ ΑΝ ΕΧΕΤΕ ΔΙΑΒΑΣΕΙ ΚΑΙ ΚΑΤΑΝΟΗΣΕ ΠΟΛΥ ΠΟΛΥ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ.

Για να αυξήσετε τη διάρκεια ζωής του προϊόντος της συσκευής και να διασφαλίσετε τη λειτουργία χωρίς προβλήματα, χρησιμοποιήστε την σύμφωνα με το παρόν εγχειρίδιο χρήστη και εκτελείτε τακτικά εργασίες συντήρησης. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο χρήστη είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές που σχετίζονται με τη βελτίωση της ποιότητας. Η συσκευή έχει σχεδιαστεί για να μειώνει τους κινδύνους εκπομπής θορύβου στο ελάχιστο, λαμβάνοντας υπόψη την τεχνολογική πρόοδο και τις ευκαιρίες μείωσης του θορύβου.

Θρύλος

Το προϊόν πληροί τα σχετικά πρότυπα ασφαλείας.

Διαβάστε τις οδηγίες πριν από τη χρήση.

Το προϊόν πρέπει να ανακυκλώνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ή ΠΡΟΣΟΧΗ! ή ΘΥΜΑΣΤΕ! Ισχύει για τη δεδομένη κατάσταση. (γενικό προειδοποιητικό σήμα)

Χρησιμοποιήστε προστατευτικά αυτιών. Η έκθεση σε δυνατό θόρυβο μπορεί να οδηγήσει σε απώλεια ακοής.

Φοράτε προστατευτικά γυαλιά.

Φοράτε μάσκα σκόνης (προστασία της αναπνευστικής οδού).

Φοράτε προστατευτικά γάντια.

Φοράτε προστασία ποδιών.

Συσκευή προστασίας κατηγορίας ΙΙ με διπλή μόνωση.

ΣΗΜΕΙΩΣΗ: Ακτίνα λέιζερ. Απαγορεύεται η ματιά στο φως λέιζερ. (για τα μοντέλα MSW-MD32- Laser, MSW-MD32- Laser PRO, MSW-MD60-Laser, MSW-MD32- Laser PRO)

ΠΑΡΑΚΑΛΩ ΣΗΜΕΙΩΣΤΕ! Τα σχέδια σε αυτό το εγχειρίδιο είναι μόνο για λόγους απεικόνισης και σε ορισμένες λεπτομέρειες μπορεί να διαφέρουν από το πραγματικό προϊόν.

III. Ασφάλεια χρήσης

ΠΡΟΣΟΧΗ!

Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό ή ακόμα και θάνατο.

Οι όροι "συσκευή" ή "προϊόν" χρησιμοποιούνται στις προειδοπουήσεις και τις οδηγίες για αναφορά: Magnetic Drill / Magnetic Drill with laser

Οδηγίες ασφαλείας

1. Διατηρήστε τον χώρο εργασίας καθαρό. Οι ακατάστατες περιοχές μπορεί να προκαλέσουν τραυματισμούς.

2. Λάβετε υπόψη το περιβάλλον του χώρου εργασίας πριν ξεκινήσετε να εργάζεστε. Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή βρεγμένο χώμα. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε χώρους με υγρασία ή υγρασία. Ο χώρος εργασίας πρέπει να είναι καλά ασφαλισμένος. Μη χρησιμοποιείτε το εργαλείο παρουσία εύφλεκτων υγρών ή αερίων. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες κατά την κανονική λειτουργία ή κατά την ενεργοποίηση/απενεργοποίηση. Μην χρησιμοποιείτε ποτέ ηλεκτρικά εργαλεία σε επικίνδυνες τοποθεσίες που περιέχουν λάκα, μπογιά, βενζόλιο, διαλυτικό, βενζίνη, αέρια, συγκολλητικά και άλλα υλικά που είναι εύφλεκτα ή εκρηκτικά.

3. Παρέχετε επαρκή προστασία από ηλεκτροπληξία. Αποτρέψτε την επαφή του σώματος με γειωμένες επιφάνειες. Για παράδειγμα: σωλήνες, καλοριφέρ, σειρές, περιβλήματα ψυγείων.

4. Κρατήστε τα παιδιά και τους τρίτους μακριά από τον χώρο εργασίας.

5. Αποθηκεύστε τα αχρησιμοποίητα εργαλεία. Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάσσονται σε στεγνό και ψηλό ή κλειδωμένο μέρος, μακριά από παιδιά.

6. Μην υπερφορτώνετε το μηχάνημα! Για να διασφαλίσετε τη βέλτιστη απόδοση και ασφάλεια του μηχανήματος, χρησιμοποιήστε το μόνο εντός των καθορισμένων παραμέτρων.

7. Χρησιμοποιήστε μόνο κατάλληλα εργαλεία. Μην χρησιμοποιείτε μικρά εργαλεία ή εξαρτήματα. Μη χρησιμοποιείτε εργαλεία για μη επιδιωκόμενους σκοπούς. Για παράδειγμα: μην χρησιμοποιείτε κυκλικά πριόνια για να κόβετε άκρα δέντρων ή κορμούς.

8. Ντυθείτε κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Μπορούν να πιαστούν στα κινούμενα μέρη. Συνιστώνται λαστιχένια γάντια και αντιολισθητικά υποδήματα όταν εργάζεστε σε εξωτερικούς χώρους. Φορέστε προστατευτικό κάλυμμα μαλλιών για να περιέχει μακριά μαλλιά.

9. Χρησιμοποιήστε γυαλιά ασφαλείας. Χρησιμοποιήστε επίσης μάσκα προσώπου ή σκόνης εάν η λειτουργία κοπής είναι σκονισμένη.

10. Μην καταστρέψετε το καλώδιο σύνδεσης. Ποτέ μην μεταφέρετε το εργαλείο από το καλώδιο και μην τραβάτε το καλώδιο για να το αποσυνδέσετε από την πηγή ρεύματος. Κρατήστε το καλώδιο μακριά από πηγές θερμότητας και λαδιού και αιχμηρές άκρες.

11. Ασφαλίστε την περιοχή εργασίας. Συνιστάται η χρήση σφιγκτήρων ή μέγγενης για στερέωση. Δώστε ιδιαίτερη προσοχή στα χέρια σας όταν χειρίζεστε το μηχάνημα.

12. Μην υπερβάλλετε τον εαυτό σας. Διατηρήστε τη σωστή βάση και την ισορροπία ανά πάσα στιγμή.

13. Κρατήστε το μηχάνημα σταθερά και με τα δύο χέρια. Όταν χρησιμοποιείτε το μηχάνημα, κρατήστε το από τις λαβές που παρέχονται με το μηχάνημα.

14. Συντηρείτε τα εργαλεία με προσοχή. Διατηρήστε τα εργαλεία καθαρά για καλύτερη και ασφαλέστερη απόδοση. Ακολουθήστε τις οδηγίες για την αλλαγή αξεσουάρ. Επιθεωρείτε περιοδικά τα καλώδια επέκτασης και αντικαθιστάτε τα εάν έχουν υποστεί ζημιά. Διατηρείτε τις λαβές στεγνές, καθαρές και απαλλαγμένες από λάδια και λίπη.

15. Απενεργοποιήστε το μηχάνημα και αποσυνδέστε το καλώδιο πριν πραγματοποιήσετε συντήρηση ή αλλαγή εξαρτημάτων.

16. Αφαιρέστε τα κλειδιά ρύθμισης και τα κλειδιά. Να βεβαιώνεστε πάντα ότι τα κλειδιά και τα κλειδιά ρύθμισης έχουν αφαιρεθεί από το εργαλείο πριν το ενεργοποιήσετε.

17. Αποφύγετε την ακούσια εκκίνηση. Μην μεταφέρετε ένα συνδεδεμένο εργαλείο με τα δάχτυλά σας στον διακόπτη. Βεβαιωθείτε ότι το εργαλείο είναι απενεργοποιημένο όταν το συνδέετε.

18. Κατά τη διάρκεια της εργασίας σε εξωτερικούς χώρους χρησιμοποιήστε προεκτάσεις που προορίζονται για εξωτερική χρήση.

19. Μείνετε σε εγρήγορση όταν χειρίζεστε το μηχάνημα. Μη χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένοι.

20. Ελέγξτε τα κατεστραμμένα μέρη. Πριν από την περαιτέρω χρήση του εργαλείου, οποιοδήποτε μέρος του περιβλήματος ή άλλα μέρη που έχουν υποστεί ζημιά θα πρέπει να ελέγχονται προσεκτικά για να διαπιστωθεί εάν θα λειτουργήσουν σωστά και θα εκτελέσουν τη λειτουργία που προορίζονται. Ελέγξτε για ευθυγράμμιση των κινητών μερών, της στερέωσης και τυχόν άλλων συνθηκών που μπορεί να επηρεάσουν τη λειτουργία του. Ένα κατεστραμμένο εξάρτημα θα πρέπει να επισκευαστεί ή να αντικατασταθεί σωστά από ένα εξουσιοδοτημένο κέντρο σέρβις, εκτός εάν αναφέρεται διαφορετικά σε άλλο σημείο αυτού του εγχειριδίου οδηγιών. Οι

ελαττωματικοί διακόπτες θα πρέπει να αντικατασταθούν από εξουσιοδοτημένο κέντρο σέρβις. Μην χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν το ανάβει και δεν το απενεργοποιεί.

1. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία για εφαρμογές διαφορετικές από αυτές που καθορίζονται στις οδηγίες (εκτός από αυτήν για την οποία σχεδιάστηκε).

2. Για να διασφαλίσετε τη σχεδιασμένη λειτουργική ακεραιότητα των ηλεκτρικών εργαλείων, μην αφαιρείτε εγκατεστημένα καλύμματα ή βίδες.

3. Μην αγγίζετε κινητά μέρη ή αξεσουάρ εκτός εάν έχει αποσυνδεθεί η πηγή ρεύματος.

4. Χρησιμοποιήστε το εργαλείο σας με χαμηλότερο φορτίο εισόδου από αυτό που καθορίζεται στην πινακίδα τύπου για να αυξήσετε την απόδοση εργασίας και να μειώσετε τη διαδικασία φθοράς.

5. Μην σκουπίζετε πλαστικά μέρη με διαλύτες. Διαλύτες όπως βενζίνη, διαλυτικό, βενζόλιο, αλκοόλη, αμμωνία και λάδι μπορεί να καταστρέψουν και να σπάσουν τα πλαστικά μέρη. Μην τα σκουπίζετε με τέτοιους διαλύτες. Σκουπίστε τα πλαστικά μέρη με ένα μαλακό πανί ελαφρά βρεγμένο με σαπουνόνερο.

6. Συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις σε περίπτωση βλάβης του ηλεκτρικού εργαλείου.

7. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

8. Autó to εργαλείο πρέπει να αποσυναρμολογείται μόνο για αντικατάσταση βουρτσών άνθρακα.

9. Για τη μεταφορά και τη μετακίνηση μαγνητικών τρυπανιών από την αποθήκευση στον τόπο χρήσης, είναι απαραίτητο να λαμβάνονται υπόψη οι κανόνες υγιεινής και ασφάλειας κατά τις χειρωνακτικές εργασίες μεταφοράς που ισχύουν στη χώρα όπου χρησιμοποιούνται τα σφυριά κατεδάφισης.

10. Δεν επιτρέπεται η αναρρίχηση στο μηχάνημα.

Προφυλάξεις κατά τη χρήση του μηχανήματος

1. Φοράτε προστατευτικά γυαλιά για να προστατεύσετε τα μάτια σας.

2. Χρησιμοποιήστε μάσκες για τη σκόνη.

3. Χρησιμοποιήστε ωτοασπίδες για να διατηρήσετε τα αυτιά σας χωρίς θόρυβο ενώ εργάζεστε.

4. Ελέγξτε για τη σωστή ρύθμιση της λαβής.

5. Το εργαλείο ζεσταίνεται πολύ κατά τη λειτουργία.

6. Η ασφαλής λειτουργία εξαρτάται από τη στάση εργασίας κάποιου.

7. Όταν εργάζεστε σε υπερυψωμένο χώρο, δώστε προσοχή σε αντικείμενα και άτομα από κάτω.

8. Φορέστε προστατευτικά παπούτσια για να προστατεύσετε τα πόδια σας.

ΠΡΟΣΟΧΗ! Παρά τον ασφαλή σχεδιασμό της συσκευής και τα προστατευτικά χαρακτηριστικά της και παρά τη χρήση πρόσθετων στοιχείων που προστατεύουν τον χειριστή, εξακολουθεί να υπάρχει ένας μικρός κίνδυνος ατυχήματος ή τραυματισμού κατά τη χρήση της συσκευής. Μείνετε σε εγρήγορση και χρησιμοποιήστε την κοινή λογική όταν χρησιμοποιείτε τη συσκευή.

IV. Πεδίο χρήσης

Τα μαγνητικά τρυπάνια έχουν σχεδιαστεί για ακριβή διάτρηση σε σιδηρομαγνητικά υλικά. Η διάτρηση μπορεί να γίνει σε κάθετη ή οριζόντια θέση, καθώς και πάνω από το κεφάλι.

ΣΗΜΕΙΩΜΑ! Θα πρέπει να θυμόμαστε ότι κατά τη λειτουργία πρέπει να υπάρχει κατάλληλη επιφάνεια και πάχος (τουλάχιστον 10 mm) σιδηρομαγνητικού υλικού.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

V. Πριν από την πρώτη χρήση

1. Πηγή ενέργειας:

Βεβαιωθείτε ότι η πηγή ενέργειας που χρησιμοποιείται συμμορφώνεται με τις απαιτήσεις ισχύος που καθορίζονται στο όνομα του προϊόντος.

2. Διακόπτης τροφοδοσίας:

Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση OFF.

Εάν το βύσμα είναι συνδεδεμένο σε μια πρίζα ενώ ο διακόπτης λειτουργίας βρίσκεται στη θέση ΟΝ, μπορεί να προκληθούν σοβαρά ατυχήματα.

3. Καλώδιο επέκτασης:

Όταν η περιοχή εργασίας δεν έχει πηγή ρεύματος, χρησιμοποιήστε ένα καλώδιο επέκτασης επαρκούς πάχους και ονομαστικής χωρητικότητας. Το καλώδιο προέκτασης πρέπει να διατηρείται όσο το δυνατόν πιο κοντό.

4. Εργαλεία τοποθέτησης στη συσκευή:

Για να τοποθετήσετε το τρυπάνι στον άξονα, ξεβιδώστε το τσοκ με το κλειδί του τσοκ, τοποθετήστε το τρυπάνι στον άξονα και μετά σφίξτε τον άξονα με το κλειδί διάτρησης.

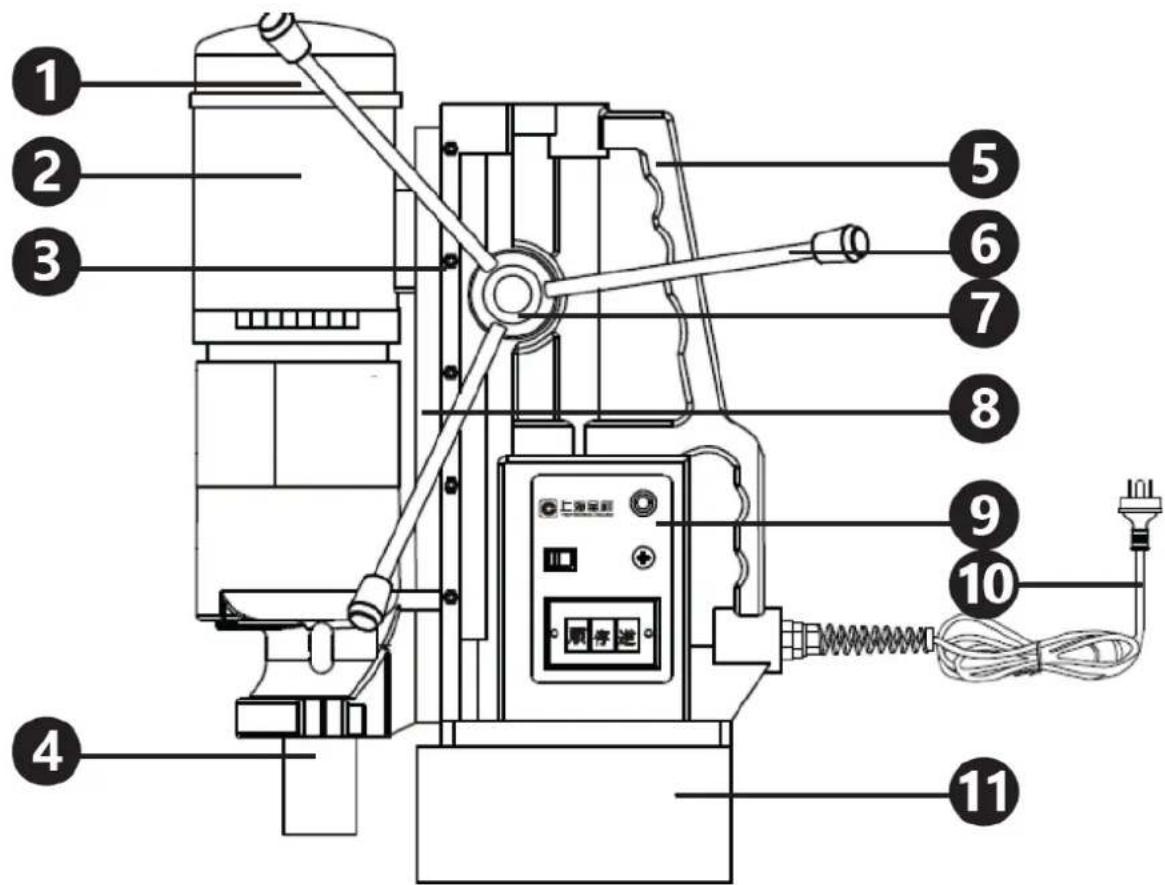

VI. Περιγραφή της συσκευής

1 - είσοδος αέρα/κάλυμμα βουρτσών άνθρακα κινητήρα
2 - μηχανή
3 - βίδες στερέωσης
4 - άτρακτος
5 - κονσόλα / λαβή μεταφοράς
6 - λαβές για τη ρύθμιση του ύψους του τρυπανιού
7 - μοχλός για ανύψωση/κατέβασμα της συσκευής
8 - κάγκελο
9 - πίνακα ελέγχου
10 - καλώδιο ρεύματος
11 - μαγνήτης

VII. Περιγραφή πινάκων ελέγχου:

• L - αριστερά;
• R - δεξιά;
• 0 – ουδέτερη θέση

B - Διακόπτης κινητήρα τρυπανιού:

• Ι – ενεργοποίηση της συσκευής.
• 0 – απενεργοποίηση της συσκευής

C - ασφάλεια ηλεκτρική

D - μαγνητικός διακόπτης:

• 1 – ενεργός μαγνήτης;
• 0 – μαγνήτης ανενεργός

Ε - ελεγκτής ταχύτητας περιστροφής τρυπανιού

VIII. Πώς να χρησιμοποιήσετε τη λειτουργία λέιζερ

ΣΗΜΕΙΩΣΗ: Αυτό το κεφάλαιο ισχύει μόνο για τα ακόλουθα μοντέλα:

MSW-MD32-LASER
• MSW-MD32-LASER PRO
MSW-MD60-LASER
• MSW-MD60-LASER PRO

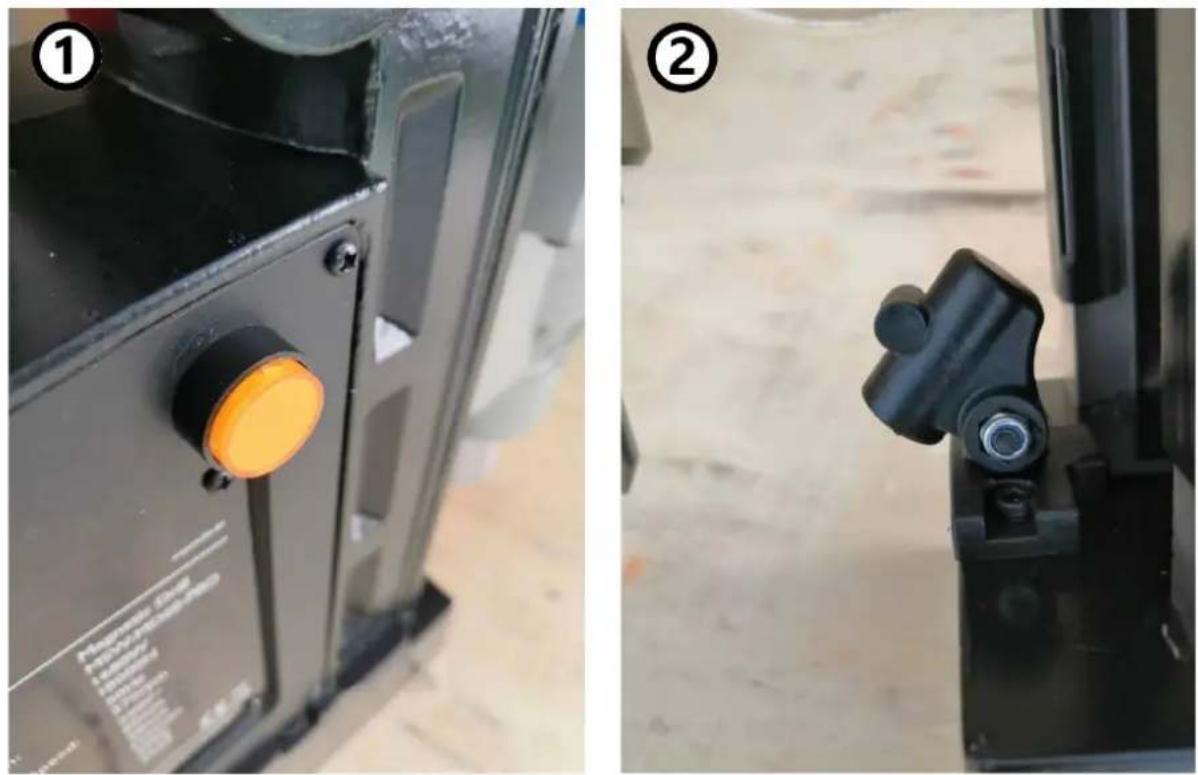

Βήματα:

1) Ενεργοποιήστε το λέίζερ χρησιμοποιώντας το κουμπί στο πλάι του περιβλήματος του μηχανήματος.
2) Βεβαιωθείτε ότι η κατεύθυνση της δέσμης λέιζερ ευθυγραμμίζεται με τη θέση διάτρησης.
3) Χαμηλώστε την κεφαλή του τρυπανιού και ξεκινήστε το τρύπημα.

IX. Πώς να χρησιμοποιήσετε το μαγνητικό τρυπάνι

1. Ρίξτε καθαρό νερό ή άλλο ψυκτικό υγρό στη μικρή δεξαμενή ψυκτικού.
2. Η συσκευή πρέπει να τοποθετηθεί στο τεμάχιο εργασίας και να στερεωθεί με μια ζώνη, να συνδέσετε τη συσκευή στο τροφοδοτικό και να ενεργοποιήσετε τον μαγνήτη.
3. Ρυθμίστε την κατεύθυνση περιστροφής, ενεργοποιήστε τη συσκευή, προσαρμόστε τις περιστροφές στη λειτουργία που εκτελείται και ξεκινήστε τη λειτουργία με τη χαμηλότερη ταχύτητα περιστροφής.

4. Ξεβιδώστε τη βαλβίδα της μικρής δεξαμενής ψυκτικού υγρού, ρυθμίστε τον εύκαμπτο σωλήνα της μικρής δεξαμενής ψυκτικού στην οπή που ανοίγετε.

5. Αφού ολοκληρωθεί η λειτουργία, σηκώστε τη συσκευή με τη βοήθεια της λαβής ρύθμισης ύψους, μειώστε την ταχύτητα περιστροφής της συσκευής και απενεργοποιήστε τη συσκευή.

6. Απενεργοποιήστε τον μαγνήτη, αποσυνδέστε τη συσκευή από την παροχή ρεύματος, ξεκουμπώστε τη ζώνη ασφαλείας.

ΣΗΜΕΙΩΜΑ! Μετά το μέγ. 3 ώρες συνεχούς λειτουργίας με τη συσκευή, είναι απαραίτητο να κάνετε ένα διάλειμμα περίπου. 30 λεπτά. στην εργασία με τη συσκευή.

X. Αντικατάσταση βουρτσών άνθρακα

Όταν η συσκευή είναι σε λειτουργία, οι βούρτσες άνθρακα φθείρονται σταθερά. Όταν η μύτη μόνωσης που είναι ενσωματωμένη στο εσωτερικό της βούρτσας αποκαλυφθεί και αγγίξει τον μεταγωγέα, ο κινητήρας απενεργοποιείται αυτόματα. Όταν συμβεί αυτό, και οι δύο βούρτσες πρέπει να αντικατασταθούν με νέες βούρτσες του ίδιου τύπου.

Προσοχή! Πριν ξεκινήσετε την αντικατάσταση της βούρτσας άνθρακα, βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη και το καλώδιο τροφοδοσίας είναι αποσυνδεδεμένο.

Για να αντικαταστήσετε τις βούρτσες άνθρακα:

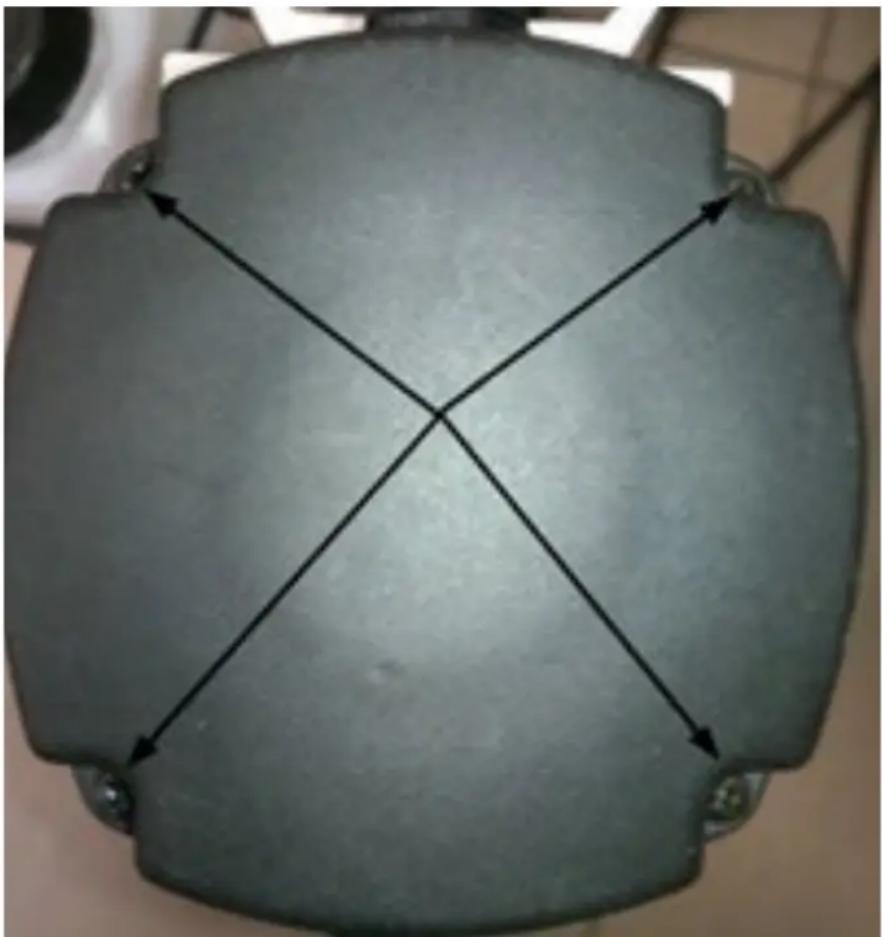

1. Ξεβιδώστε τα 4 μπουλόνια του περιβλήματος της βούρτσας άνθρακα:

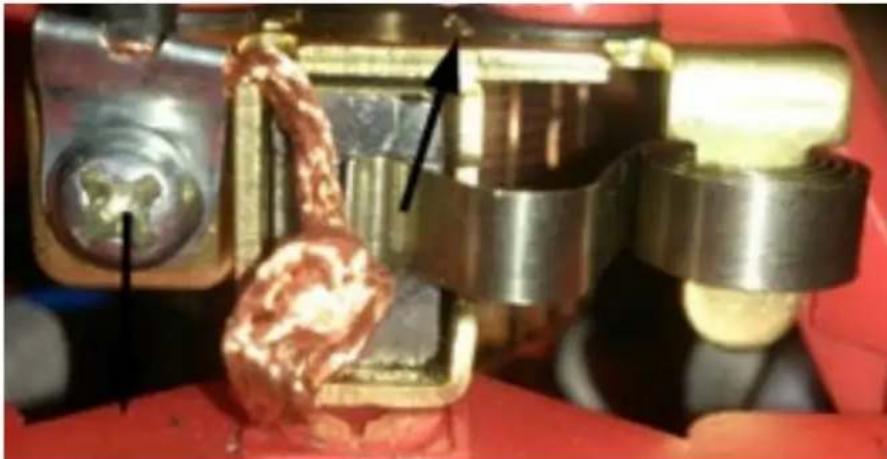

1. Ανασηκώστε απαλά το περίβλημα και μετακινήστε την προστασία της βούρτσας προς τα πάνω και ξεβιδώστε τη βίδα στερέωσης της βούρτσας:

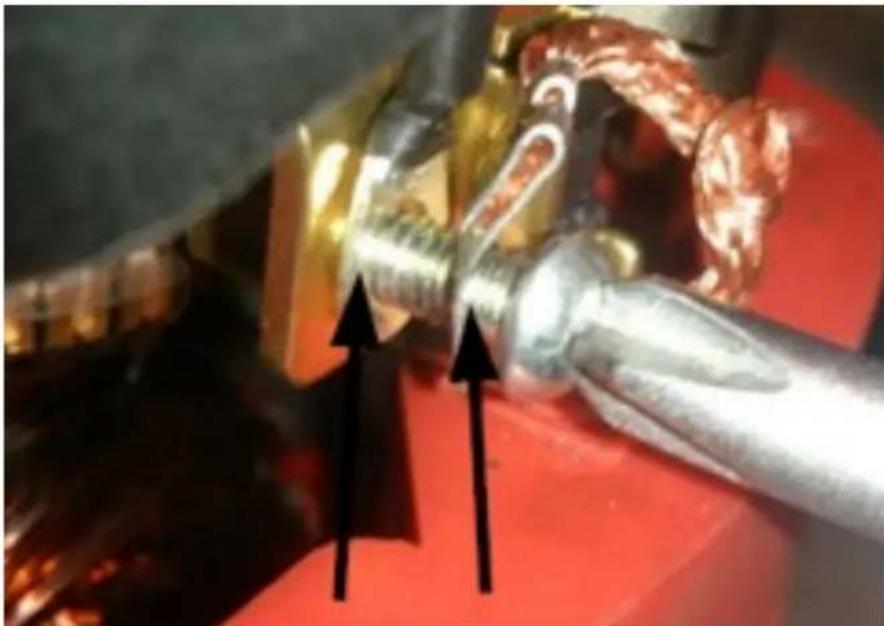

1. Αφαιρέστε τη χρησιμοποιημένη βούρτσα άνθρακα, στη θέση της είναι απαραίτητο να τοποθετήσετε μια νέα βούρτσα άνθρακα του ίδιου τύπου. Σφίξτε τη βίδα στερέωσης της βούρτσας, βάλτε την προστασία της ανθρακονόβουρτσας και βάλτε και βιδώστε το περίβλημα της ανθρακονόβουρτσας.

ΣΗΜΕΙΩΜΑ! Όταν τοποθετείτε και βιδώνετε μια νέα βούρτσα, θυμηθείτε να βάλετε τη βίδα στερέωσης και από τις δύο οπές:

XI. Συναρμολόγηση/αποσυναρμολόγηση των στοιχείων της συσκευής

1. Συναρμολόγηση του τσοκ τρυπανιού:

Σύρετε το τσοκ διάτρησης μέσα στη συσκευή, στο τέλος της εισαγωγής, γυρίστε απαλά τη λαβή έτσι ώστε να «κουμπώσει» σωστά:

1. Εγκατάσταση των λαβών ρύθμισης ύψους τρυπανιού:

Οι λαβές πρέπει να βιδωθούν γυρίζοντάς τις δεξιόστροφα:

1. Χαλάρωση των παξιμαδιών που συγκρατούν τη μικρή δεξαμενή ψυκτικού:

Χαλαρώστε τα παξιμάδια που στερεώνουν τη μικρή δεξαμενή:

1. Εγκατάσταση της μικρής δεξαμενής ψυκτικού:

Σύρετε το στήριγμα της μικρής δεξαμενής πάνω στα χαλαρά παξιμάδια και μετά σφίξτε τα:

XII. Συντήρηση και επιθεώρηση

1. Επιθεώρηση του εργαλείου:

Δεδομένου ότι η χρήση ενός θαμπού εργαλείου θα προκαλέσει δυσλειτουργία του κινητήρα, θα πρέπει να αντικατασταθεί με ένα νέο χωρίς καθυστέρηση όταν παρατηρηθεί τριβή.

2. Επιθεώρηση των βιδών στερέωσης:

Ελέγχετε τακτικά όλες τις βίδες στερέωσης και βεβαιωθείτε ότι έχουν σφίξει σωστά. Εάν κάποια από τις βίδες είναι χαλαρή, σφίξτε την ξανά αμέσως. Εάν δεν το κάνετε αυτό, μπορεί να προκληθεί σοβαρός κίνδυνος.

3. Συντήρηση του κινητήρα:

Η περιέλιξη της μονάδας κινητήρα είναι η ίδια η «καρδιά» του ηλεκτρικού εργαλείου. Προσέξτε τη δέουσα προσοχή για να διασφαλίσετε ότι η περιέλιξη δεν θα υποστεί ζημιά και/ή θα βραχεί με λάδι ή νερό.

4. Επιθεώρηση των βουρτσών άνθρακα:

Ο κινητήρας χρησιμοποιεί βούρτσες άνθρακα που είναι αναλώσιμα μέρη. Όταν φθαρούν ή πλησιάζουν το «όριο φθοράς», θα μπορούσε να προκαλέσει προβλήματα κινητήρα. Όταν υπάρχει μια βούρτσα άνθρακα αυτόματης διακοπής λειτουργίας, ο κινητήρας θα σταματήσει αυτόματα. Τότε, αντικαταστήστε και τις δύο βούρτσες άνθρακα με νέες. Επιπλέον, να διατηρείτε πάντα τις βούρτσες άνθρακα καθαρές και να διασφαλίζετε ότι γλιστρούν ελεύθερα μέσα στις θήκες των βουρτσών.

5. Καθαρισμός της συσκευής:

Για να διατηρήσετε τη συσκευή καθαρή, καθαρίστε την χρησιμοποιώντας ένα μαλακό πανί βρεγμένο σε νερό με σαπούνι. Μην χρησιμοποιείτε ποτέ βούρτσες ή άλλα εργαλεία καθαρισμού που μπορεί να γρατσουνίσουν/καταστρέψουν τη συσκευή. Θυμηθείτε να αποτρέψετε τη διείσδυση νερού στο εσωτερικό της συσκευής μέσω των αεραγωγών στο περίβλημα της συσκευής. Καθαρίστε τους αεραγωγούς με πινέλο και πεπιεσμένο αέρα.

XIII. Μεταφορά και αποθήκευση

Το κούνημα, το τρακάρισμα και η ανάποδη ανατροπή του μηχανήματος πρέπει να αποτρέπονται κατά τη μεταφορά του. Αποθηκεύστε το σε καλά αεριζόμενο περιβάλλον με ξηρό αέρα και χωρίς διαβρωτικά αέρια.

XIV. Τακτικός έλεγχος της συσκευής

Ελέγχετε τακτικά το μηχάνημα για σημάδια ζημιάς. Σε περίπτωση που καταστραφεί, σταματήστε να το χρησιμοποιείτε αμέσως και επικοινωνήστε με την εξυπηρέτηση πελατών για να λύσετε το πρόβλημα.

Τι να κάνετε σε περίπτωση προβλήματος;

Επικοινωνήστε με την εξυπηρέτηση πελατών και προετοιμάστε τις ακόλουθες πληροφορίες:

• Αριθμός τιμολογίου και σειριακός αριθμός (ο τελευταίος βρίσκεται στην τεχνική πινακίδα του μηχανήματος).
• Εάν χρειάζεται, μια εικόνα του κατεστραμμένου, σπασμένου ή ελαττωματικού εξαρτήματος.
• Θα είναι ευκολότερο για τον υπάλληλο εξυπηρέτησης πελατών να προσδιορίσει την πηγή του προβλήματος εάν δώσετε μια λεπτομερή και ακριβή περιγραφή του θέματος. Όσο πιο

λεπτομερείς οι πληροφορίες σας, τόσο καλύτερη εξυληρέτηση πελατών θα είναι σε θέση να λύσει το πρόβλημά σας γρήγορα και αποτελεσματικά!

ΠΡΟΣΟΧΗ : Μην ανοίγετε ποτέ το μηχάνημα χωρίς την εξουσιοδότηση της εξυπηρέτησης πελατών σας. Αυτό μπορεί να οδηγήσει σε απώλεια της εγγύησης!
