BRUKSANVISNING TBBD-1500LS MSW

Sikkerhet på arbeidsområdet

Juster helningen på borebordet

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Bänkborrpress
Modell	MSW-TBBD-1500LS
Nominell spänning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	390/550
Isolationsklass	I
Ingen belastningshastighet [rpm]	400-2580
IP-skyddsklass (Kapslingsklass)	IP20
Mätt [bredd x djup x höjd; mm]	490 x 300 x 870
Vikt [kg]	25,4

1

1 2 3 4 5 6 7 8 9 10 11 12

13 9 14 15 10 16

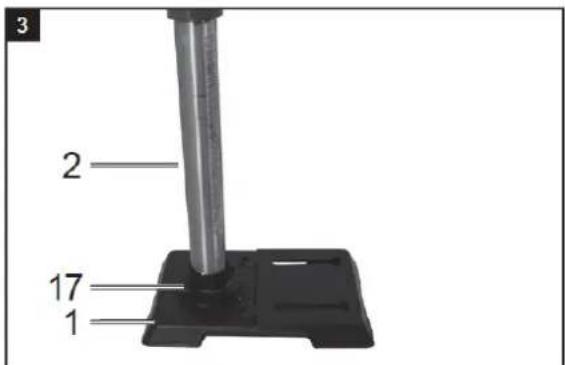

3 2 17 1

4 E D 2

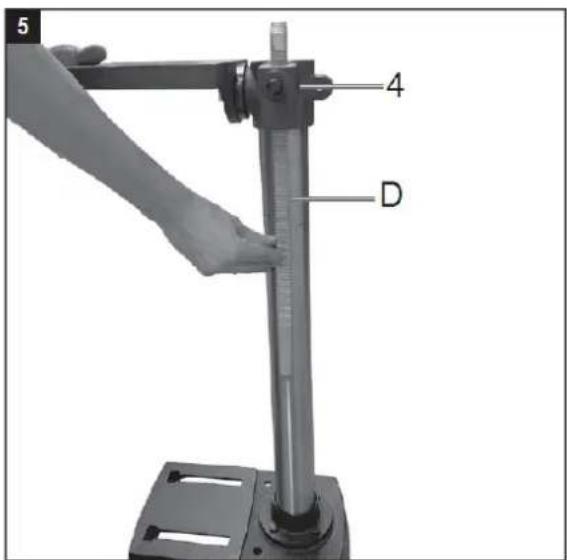

5 4 D

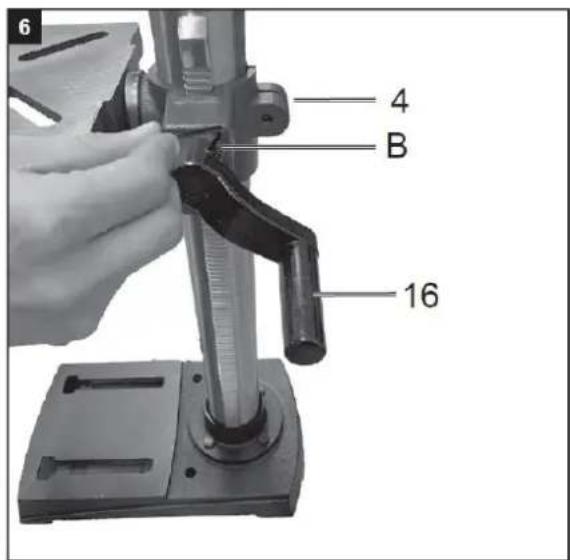

6 4 B 16

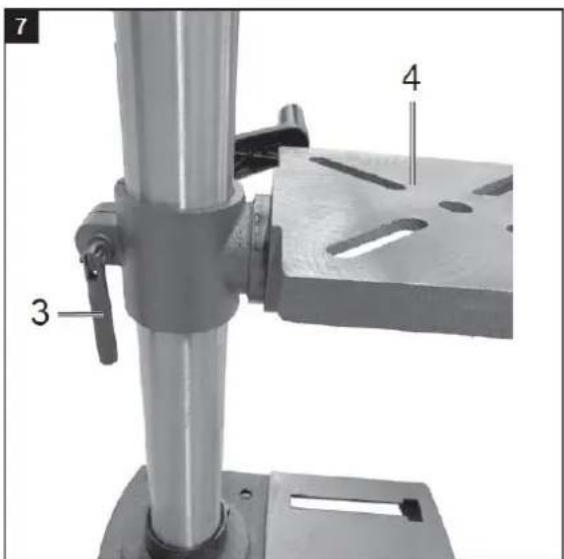

7 3 4

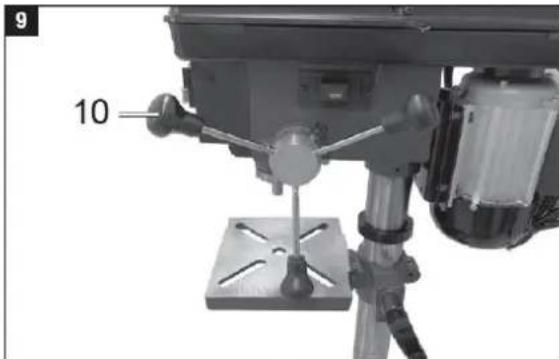

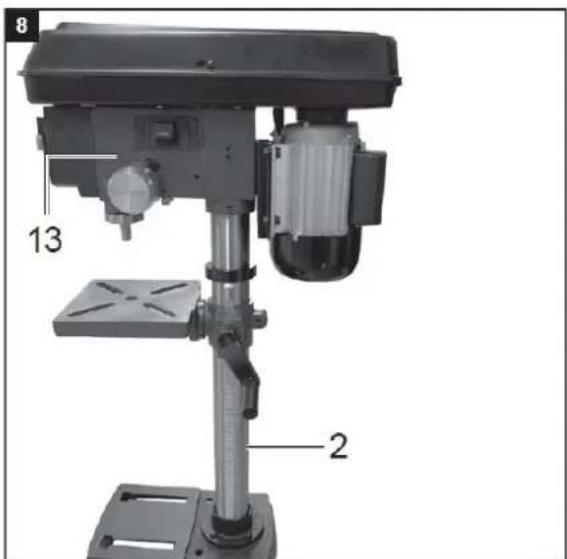

8 13 2

9 10

Läs igenom hela texten i bruksanvisningen innan enheten installeras och tas i drift. Bruksanvisningen är avsedd att hjälpa användaren att bli bekant med maskinen och dra nytta av dess användningsmöjligheter i enlighet med rekommendationerna.

Enheten får endast användas av personal som har utbildats i att använda den och som har blivit instruerad med avseende på de associerade farorna.

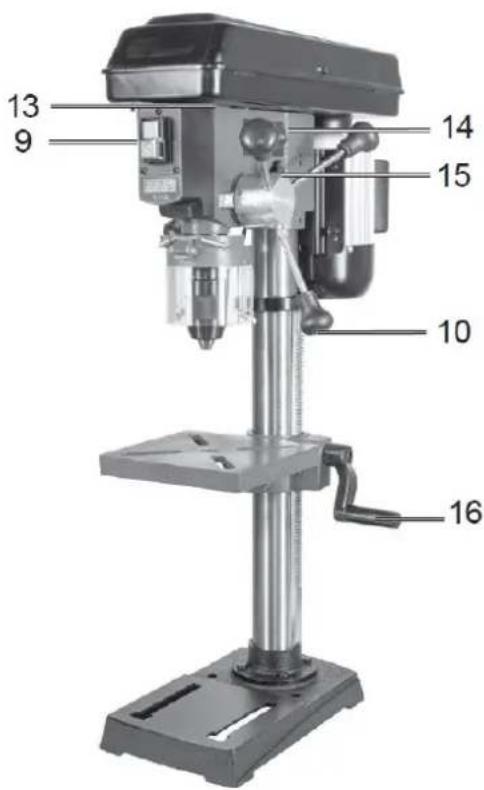

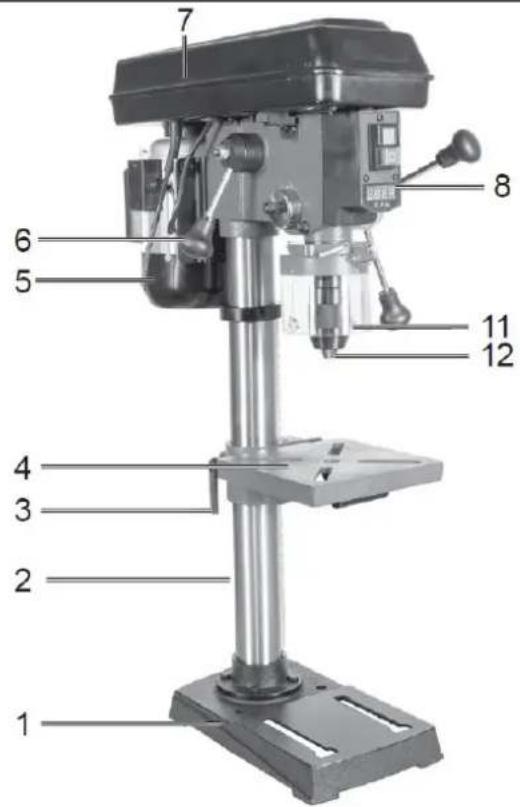

2) Enhetsbeskrivning

1. Maskinfot
2. Kolumn

3. Klämhandtag

4. Borrbord

5. Motor
6. Hastighetsjusteringsspak (handtag)
7. Kilremskåpa
8. Digital display
9. ON/OFF-brytare
10. Hantera
11. Fällbart spånskydd
12. Borrchuck
13. Maskinhuvud
14. Djupindikator med stopp
15. Vevhandtag
16. Skruva

A. Insexnyckel 4 mm
B. Insexnyckel 3 mm
C. Batteri

3) Korrekt användning

Observera att vår utrustning inte är designad med avsikt att användas för kommersiella eller industriella ändamål. Vi tar ingen garanti om utrustningen används i kommersiella eller industriella tillämpningar, eller för motsvarande arbete.

4) Allmän säkerhetsinformation

Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor.
b) Använd inte elverktyg i explosiv atmosfär, som i närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner kan få dig att tappa kontrollen.

Elsäkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inga adapterkontakter med jordade (jordade) elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektriska stötar.
b) Undvik kroppskontakt med jordade eller jordade ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jordad.
c) Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar.
d) Använd inte kabeln för andra ändamål, till exempel för att bära eller hänga elverktyget eller dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, vassa kanter eller rörliga delar av enheten. Skadade eller lindade kablar ökar risken för elektriska stötar.
e) Om du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som också är lämpliga för utomhusbruk. Att använda en förlängningskabel lämplig för utomhusbruk minskar risken för elektriska stötar.

Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av slarv vid användning av elverktyg kan resultera i allvarliga skador.

b) Använd personlig skyddsutrustning. Använd alltid ögonskydd. Skyddsutrustning som en dammask, halkfria skyddsskor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personskador.

c) Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elverktyg med fingret på strömbrytaren eller att strömsätta elverktyg som har strömbrytaren på leder till olyckor.

d) Ta bort eventuell justeringsnyckel eller skiftnyckel innan du slår på elverktyget. Ett verktyg eller skiftnyckel som är placerad i en roterande enhetsdel kan resultera i skador.

e) Överdriv inte. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g) Om dammsugning och uppsamlingsanordningar kan monteras, se till att de är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet från frekvent användning av verktyg göra att du blir självbelåten och ignorerar verktygets säkerhetsprinciper. En värdslös handling kan orsaka allvarlig skada inom en bråkdel av en sekund.

Drift

Allmän.

För att slå på, tryck på den gröna På-knappen 'I', maskinen startar. För att stänga av, tryck på den röda 'O'-knappen, apparaten stängs av.

Se till att inte överbelasta apparaten. Om motorljudet sjunker under drift överbelastas motorn.

Överbelasta inte apparaten så mycket att motorn stannar. Stå alltid framför maskinen under drift.

Sätt in verktyget i borrchucken.

Se till att nätkontakten är urkopplad när du byter verktyg. Endast cylindriska verktyg med angiven maximal skaftdiameter får spännas fast i borrchucken. Använd endast verktyg som är i perfekt skick och vassa. Använd inte verktyg som är skadade på skaftet eller på annat sätt deformerats eller skadats på något sätt. Använd endast tillbehör och tillbehör som är specificerade i bruksanvisningen eller godkända av tillverkaren. Om bänkborren fastnar, stäng av maskinen och återgå till utgångsläget med borren.

Hastighetsjustering.

Maskinens hastighet kan justeras steglöst.

Försiktighet!

- Varvtalet får endast ändras när motorn är igång.

- Flytta inte hastighetsinställningsspaken (6) ryckigt; ställ in hastigheten långsamt och jämnt medan maskinen går på tomgång.

- Se till att maskinen kan köras obehindrat (ta bort arbetsstycken, borr, etc.).

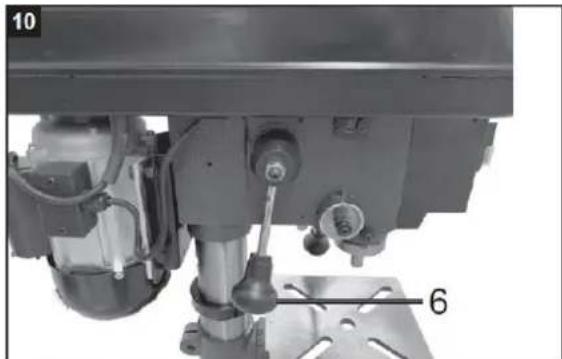

Hastigheten kan ställas in steglöst med spaken för hastighetsjustering (6). Den definierade hastigheten visas i varv per minut på den digitala displayen. Uppmärksamhet! Låt aldrig borren gå med kilremskåpan öppen. Dra alltid ut stickkontakten innan du öppnar locket. Grip aldrig in i löpande kilremmar.

Borrdjupstopp

Borrspindeln har en roterbar skalring för inställning av borrdjup. Ställ bara upp arbetet när det är stoppat.

- Tryck ner borrspindeln tills borrspetsen ligger på arbetsstycket.

- Lossa klämskruven och vrid skalringen framåt till stopp.

- Vrid tillbaka skalringen till önskat borrdjup och fixera den med klämskruven.

Uppmärksamhet! När du ställer in borrdjupet för ett cylindriskt hål måste du lägga till längden på borrspetsen.

Justera lutningen på borrbordet

• Lossa sexkantskruven under borbordet.
• Ställ in borrbordet i önskad vinkel.
• Dra åt bussbulten igen för att fixera borrbondet i detta läge.

Justera höjden på borrbordet

• Lossa klämskruven.
• Placera borrbordet i önskat läge med hjälp av vevhandtaget.
• Dra åt klämskruven igen.

Borrbord och rullstöd

• Efter att ha lossat klämskruven kan borrbordet vridas.
• Efter att ha lossat vingskruvarna kan rullstödet dras ut.

Spänning av arbetsstycket

Spänn alltid fast arbetsstycken ordentligt med ett maskinskruvstycke eller med en lämplig spännanordning. Håll aldrig arbetsstycken för hand! Vid borrning bör arbetsstycket vara rörligt på borrbordet så att självcentrering kan ske. Säkra alltid arbetsstycket mot vridning. Det bästa sättet att göra detta är att placera arbetsstycket eller maskinens skruvstycke mot ett fast stopp.

Uppmärksamhet! Metalldelar ska klämmas fast så att de inte kan dras upp. Beroende på arbetsstycket, justera höjden och lutningen korrekt. Det måste finnas tillräckligt med avständ mellan toppen av arbetsstycket och spetsen på borren.

Laseroperation

Slå på: Flytta på/av-omkopplarlasern till "I"-läget för att slå på lasern. Två laserlinjer projiceras på arbetsstycket som ska bearbetas, vars skärningspunkt indikerar mitten av borrspetsen.

Avstängning: Flytta på/av-omkopplarlasern till läget "0".

Arbetshastighet

Säkerställ korrekt hastighet under borrning. Detta beror på borrdiametern och materialet. Listan nedan hjälper dig att välja hastigheter för olika material.

De angivna hastigheterna är endast riktlinjer.

Borrdiameter	Grått gjutjärn	Stål	Järn	Aluminium	Brons
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

5) Rengöring och underhåll

Dra ut stickkontakten innan du utför några justeringar, underhåll eller reparationer. Låt en fackverkstad utföra uppgifter som inte beskrivs i denna bruksanvisning. Använd endast originaldelar. Låt enheten svalna före alla underhålls- och rengöringsuppgifter. Det finns risk för brännskador! Innan du använder enheten varje gång, kontrollera enheten för uppenbara defekter såsom slitna eller skadade delar, korrekt placering av skruvar eller andra delar. Byt ut skadade delar.

Rengöring

Använd inte rengöringsmedel eller lösningsmedel. Kemiska ämnen kan skada enhetens plastdelar. Rengör aldrig enheten under rinnande vatten.

• Rengör enheten noggrant efter varje användning.
• Rengör ventilationshålen och enhetens yta med en mjuk borste eller trasa.
• Ta bort spån, damm och smuts med en dammsugare vid behov.
• Smörj de rörliga delarna regelbundet.

- Låt inte smörjmedel komma in på strömbrytare, kilremmar, drivremskivor och borrslagsarmar.

6) Lagring

Förvara enheten och dess tillbehör på en mörk, torr och frostfri plats som är oätkomlig för barn. Den optimala lagringstemperaturen ligger mellan 5 och 30 °C.

Förvara elverktyget i originalförpackningen.

Täck över elverktyget för att skydda det från damm eller fukt.

7) Avfallshantering och återvinning

Enheten levereras i förpackning för att undvika transportskador. Denna förpackning är råvara och kan därmed användas igen eller kan återintegreras i råvarukretsloppet. Enheten och dess tillbehör är gjorda av olika material, såsom metaller och plaster. Ta med defekta komponenter till speciella avfallsplatser. Kontrollera med din fackhandlare eller kommunala förvaltning! Gamla apparater får inte slängas med hushållsavfallet!
