ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HPM-03 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Υδραυλική χειροκίνητη αντλία
Μοντέλο	MSW-HPM-03
Χωρητικότητα μέγιστη πίεση [bar]	700
Μήκος σωλήνα [μέτρο]	1,8
Μέγιστος υδραυλικός κύλινδρος [τόνος]	100
Διαστάσεις [πλάτος * μήκος * ύψος; mm]	150*2490*210
Βάρος [kg] 9

Περιγραφή

Αυτό το προϊόν χρησιμοποιείται για σύνδεση με υδραυλικές κεφαλές εργασίας, το οποίο χρησιμοποιείται ευρέως σε ηλεκτρικές κατασκευές και άλλα εργοτάξια.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

Λειτουργία

εξαρτήματα

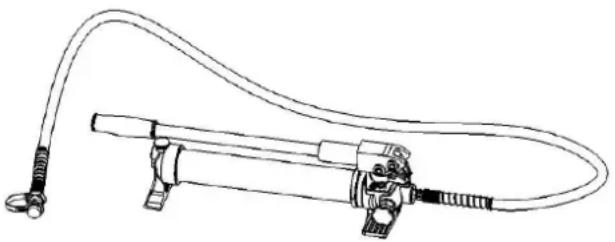

1 2 3 4 5 6

Αριθμός	Όνομα στοιχείου	Λειτουργία
1	Συνδέων	Για σύνδεση με την κεφαλή εργασίας
2 Βίδα		Για κάλυψη του σωλήνα λαδιού για αποφυγή διαρροής λαδιού
3	Ενεργή λαβή	Για λειτουργία
4	Σώμα αντλίας	Για αποθήκευση λαδιού
5	Περιστρέψτε τη βίδα	Για την εκτόνωση της πίεσης
6	Μανίκα	Για μεταφορά λαδιού

Οδηγίες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

• Αντλώντας τη λαβή απαλά για να κάνετε το λάδι να ρέει ομαλά, διαφορετικά, θα καταστρέψετε το υδραυλικό σύστημα.
  • Μην χτυπάτε κανένα μέρος του εργαλείου. Διαφορετικά, είναι επικίνδυνο για τον χειριστή.

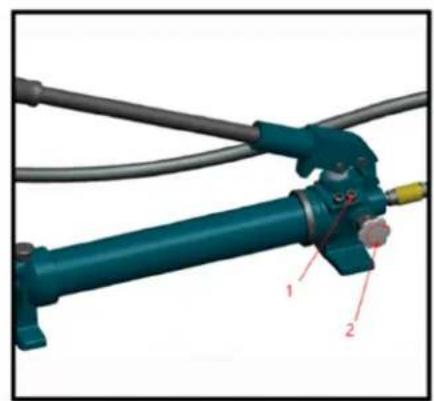

Ανατρέξτε στην παρακάτω εικόνα:

1- Ενσωματωμένη βαλβίδα ασφαλείας

2- Απελευθερώστε την πίεση χειροκίνητα

3- Συνδέστε τον ζεύκτη στο άλλο εργαλείο διαχωριστικής μονάδας

4- Πριν τη λειτουργία, περιστρέψτε τη βίδα σφιχτά προς τη φορά των δεικτών του ρολογιού

5- Άντληση της λαβής

6- Μετά τη λειτουργία, περιστρέψτε τη βίδα αριστερόστροφα για να απελευθερώσετε την πίεση

ΚΙΝΔΥΝΟΣ! Ο ζεύκτης μπορεί να συνδέσει την αντλία με άλλο εργαλείο γρήγορα και εύκολα. Οι αρσενικοί και θηλυκοί ζεύκτες πρέπει να συνδέονται καλά, διαφορετικά μπορεί να βλάψει τον χειριστή.

Καθαρισμός και συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

- Ο κατεστραμμένος εξοπλισμός μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. Μη χρησιμοποιείτε κατεστραμμένο εξοπλισμό. Εάν παρουσιαστεί μη φυσιολογικός θόρυβος ή κραδασμοί, διορθώστε το πρόβλημα πριν από περαιτέρω χρήση.

Η σκόνη ή ο αέρας μέσα στο εργαλείο θα καταστρέψουν το κιτ στεγανοποίησης, προκαλώντας έτοι απώλεια λειτουργίας του εργαλείου. Βεβαιωθείτε ότι το λάδι είναι καθαρό και ότι δεν μπαίνει σκόνη στο

λάδι όταν αλλάζετε λάδι. Περιμένετε λίγο και εξαντλήστε το λάδι εντελώς έξω από το σωλήνα λαδιού πριν τοποθετήσετε την τάπα λαδιού.

1. Πριν από κάθε χρήση , επιθεωρήστε τη γενική κατάσταση του εργαλείου. Ελέγξτε εάν ο συζεύκτης είναι καθαρός, ελέγξτε για χαλαρές βίδες, κακή ευθυγράμμιση ή πρόσδεση κινητών μερών, ραγισμένα ή σπασμένα μέρη ή οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει την ασφαλή λειτουργία του.
2. Μετά τη χρήση , καθαρίστε τις εξωτερικές επιφάνειες του εργαλείου με καθαρό, υγρό, αλείψτε το αντισκωριακό λάδι στη μεταλλική επιφάνεια του εργαλείου και τις μήτρες για να αποφύγετε τη σκουριά. Αποθηκεύστε το εργαλείο σε στεγνό περιβάλλον. Ο ζεύκτης θα πρέπει να καλύπτεται έγκαιρα από το καπάκι, διαφορετικά η σκόνη θα εισχωρήσει και θα μολύνει το λάδι.
3. Το σέρβις στο εργαλείο πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό σέρβις.
4. Για να παρατείνετε τη διάρκεια ζωής του εργαλείου, αλλάξτε το λάδι ανά έτος. Βεβαιωθείτε ότι το λάδι έχει φίλτραριστεί με δίχτυ 120 mesh ή φίλτρο άνω των 30 μm. Στο μεταξύ αποφεύγετε τη σκόνη στο κύπελλο λαδιού.
5. Μετά από πολύ καιρό χρήσης, τα κιτ στεγανοποίησης θα καταστραφούν, εάν υπάρχει διαρροή, επικοινωνήστε μαζί μας νια να αλλάξετε τα κιτ στεγανοποίησης.

ΠΡΟΣΟΧΗ! Φοράτε λαστιχένια γάντια για να αποφύγετε την άμεση επαφή με το λάδι. Εάν συμβεί κατά λάθος επαφή με το δέρμα, πλύνετε την περιοχή αμέσως με σαπούνι και νερό. Για την προστασία του περιβάλλοντος, πετάξτε τα χρησιμοποιημένα ορυκτέλαια σε εγκεκριμένη από την κυβέρνηση εγκατάσταση επεξεργασίας.

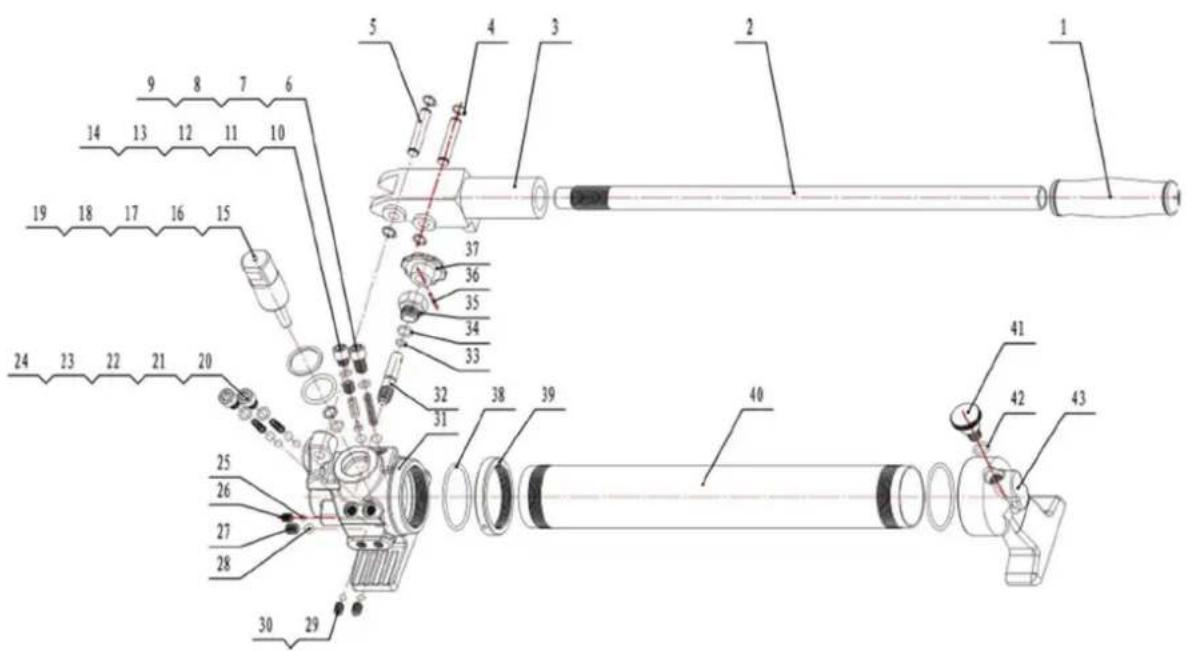

Διάγραμμα εξαρτημάτων

Αριθμός ανταλλακτικού	Περιγραφή	Ποσότητα
1 Χειρολαβή	1
2	Ενεργή λαβή	1
3	Χέρι λαβής	1
4	Ελαστικό κούμπωμα δαχτυλίδι	4
5 Καρφίτσα	2
6	Ατσάλινη μπάλα (SΦ8)	1
7	Ελατήριο για βαλβίδα ασφαλείας	1
8	O-ring	1
9	Εξαγωνική βίδα (M10*16.4)	1
10	Ατσάλινη μπάλα (SΦ8)	1
11	Πυρήνας βαλβίδας ασφαλείας	1
12	Εξαγωνική βίδα (M10*10)	1
13	O-ring	1
14	Εξαγωνική βίδα (M10Φ8)	1
15	O-ring	1
16	Πλαστικός δακτύλιος (Φ13*Φ10*1.4)	1
17	O-ring	1
18	Πλαστικός δακτύλιος (Φ34*Φ28*1,68)	1
19	Εμβολο	1
20	Ατσάλινη μπάλα (Φ6)	2
21	Χάλυβας μπάλα (Φ8)	2
22	Άνοιξη (Φ0,4*Φ6,8*22)	2
23	O-ring	2
24	Εξαγωνική βίδα (M10Φ13.6)	2
25	Ατσάλινη μπάλα (SΦ6)	1
26	Εξαγωνική βίδα (M8*10)	1
27	Εξαγωνική βίδα (M10*10)	1
28	Ατσάλινη μπάλα (SΦ8)	1
29	Ατσάλινη μπάλα (SΦ8)	2
30	Εξαγωνική βίδα (M8*10)	2
31	Σώμα αντλίας	1
32	Στέλεχος βαλβίδας	1
33	O-ring	1
34	O-ring	1
35	Κάλυμμα βαλβίδας	1
36	Ελαστική ίσια καρφίτσα	1
37	Περιστρέψτε τη βίδα	1
38	O-ring	2
39	Παξιμάδι άξονα	1
40	Σάκκος λαδιού	1
41	Βίδα	1
42	O-ring	1
43	Πίσω κάθισμα	1
