BRUKSANVISNING HPM-03 MSW
Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via info@expondo.com.
Tekniska data
| Parameterbeskrivning Parametervärde | |
| Produktnamn Hydraulisk manuell pump | |
| Modell | MSW-HPM-03 |
| Kapacitet max tryck [bar] 700 | |
| Slanglängd [meter] 1,8 | |
| Maximal hydraulcylinder [ton] 100 | |
| Mått [bredd * längd * höjd; mm] 150*2490*210 | |
| Vikt [kg] 9 | |

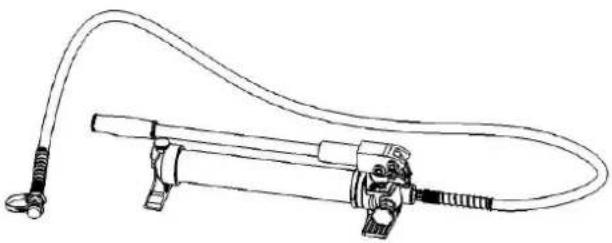

Beskrivning
Denna produkt används för att ansluta till hydrauliska arbetshuvuden, som används i stor utsträckning inom elektrisk konstruktion och andra byggarbetsplatser.
Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.
Användning

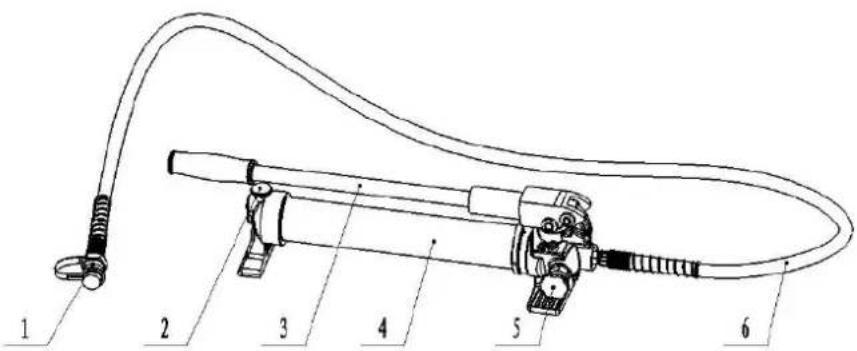

Komponenter
| 1 Kopplare För anslutning till arbetshuvudet | ||
| 2 | Gängad | bufför att täcka oljeröret för att förhindra att olja läcker |
| 3 Aktivt handtag För drift | ||
| 4 Pumpkropp För lagring av olja | ||
| 5 Vrid skruven För att släppa tryck | ||
| 6 Slang För transport av olja | ||
Instruktioner
WARNING!
- Pumpa handtaget försiktigt för att få oljan att flyta smidigt, annars skadar det hydraulsystemet.
- Slå inte på någon del av verktyget; annars är det farligt för operatören.

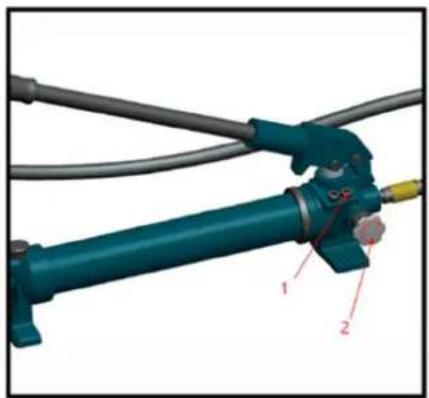

Se illustrationen nedan:
1- Inbyggd säkerhetsventil
2- Släpp trycket manuellt
3- Anslut kopplingen till det andra delade verktyget
4- Vrid skruven ordentligt medurs innan du använder den
5- Pumpar handtaget
6- Efter drift, vrid skruven moturs för att släppa trycket
FARA! Kopplingen kan snabbt och enkelt ansluta pumpen med ett annat verktyg. Han- och honkopplingarna måste ansluta väl, annars kan det skada operatören.
Rengöring och underhåll
WARNING!
- Skadad utrustning kan orsaka allvarliga personskador. Använd inte skadad utrustning. Om onormalt buller eller vibrationer uppstår, låt problemet åtgärdas före ytterligare användning.
-
Dammet eller luften inuti verktyget kommer att skada tätningssatsen så att verktyget förlorar sin funktion. Se till att oljan är klar och att inget damm kommer in i oljan när du byter olja. Vänta en stund och sug ut oljan helt ur oljeröret innan du sätter i oljepluggen.
-
Inspektera verktygets allmänna skick före varje användning. Kontrollera att kopplingen är ren, kontrollera om det finns lösa skruvar, felinriktning eller fastsättning av rörliga delar, spruckna eller trasiga delar eller andra tillständ som kan påverka dess säkra funktion.
- Efter användning, rengör verktygets yttre ytor med ren, fuktig, smeta ut den rostskyddande oljan på verktygets metallyta och formarna för att undvika rostiga. Förvara verktyget i en torr miljö. Kopplingen bör täckas av locket i tid, annars kommer dammet in och förorenar oljan.
- Service på verktyget bör endast utföras av en kvalificerad servicetekniker.
- Byt olja per år för att förlänga verktygets livslängd. Se till att oljan filtreras av 120 mesh nät eller över 30 μm sil. Under tiden undviker dammet i oljekoppen.
- Efter lång tids användning kommer tätningssatserna att skadas, om det finns läckage, kontakta oss för att byta tätningssatser.
OBS! Använd gummihandskar för att förhindra direktkontakt med olja. Om hudkontakt inträffar oavsiktligt, tvätta området genast med tvål och vatten. För att skydda miljön, kassera spillolja på en statligt godkänd behandlingsanläggning.

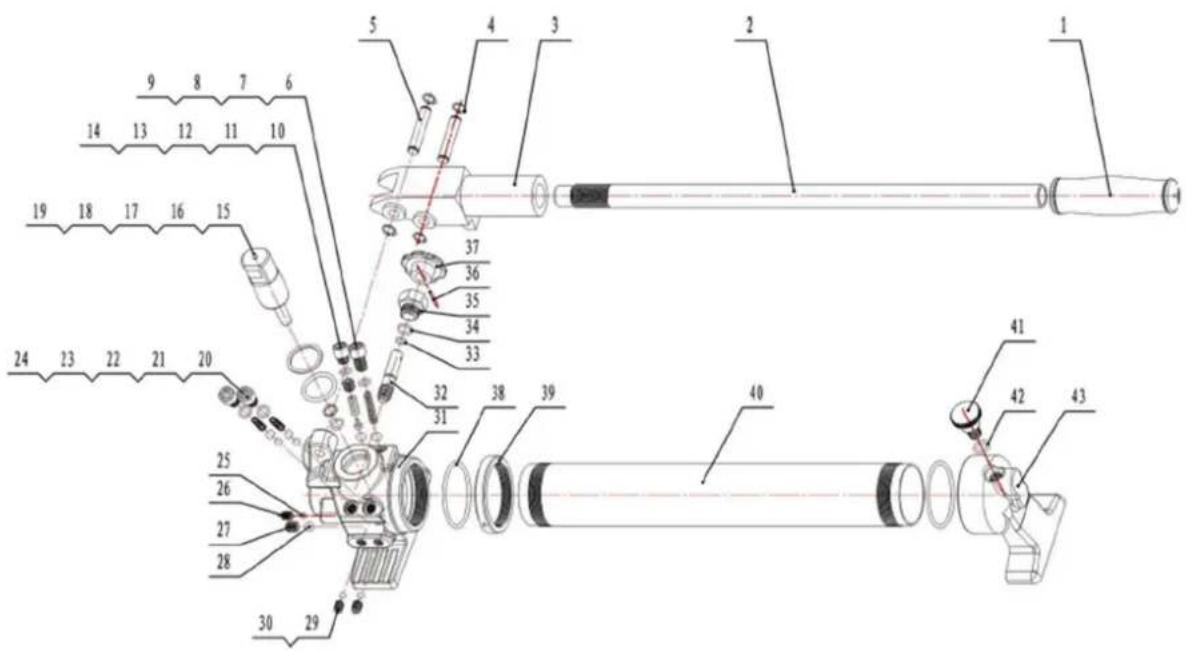

Delar diagram
