MODE D'EMPLOI HPM-03 MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via info@expondo.com.
Caractéristiques techniques
| Description du paramètre Valeur du paramètre | |
| Nom de produit Pompe hydraulique manuelle | |
| Modèle | MSW-HPM-03 |
| Capacité pression max [bar] 700 | |
| Longueur du tuyau [mètre] 1,8 | |
| Cylindre hydraulique maximal [tonne] 100 | |
| Dimensions [largeur * longueur * hauteur; mm] | 150*2490*210 |
| Poids [kg] 9 | |

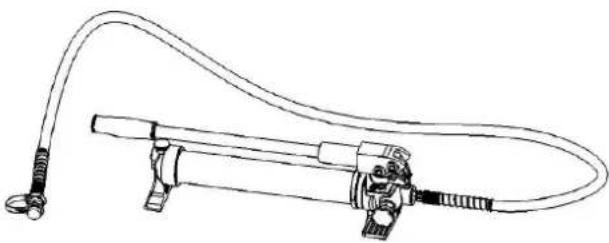

Description de l'appareil

Ce produit est utilisé pour la connexion avec des têtes de travail hydrauliques, qui sont largement utilisées dans la construction électrique et d'autres chantiers de construction.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.
Opération

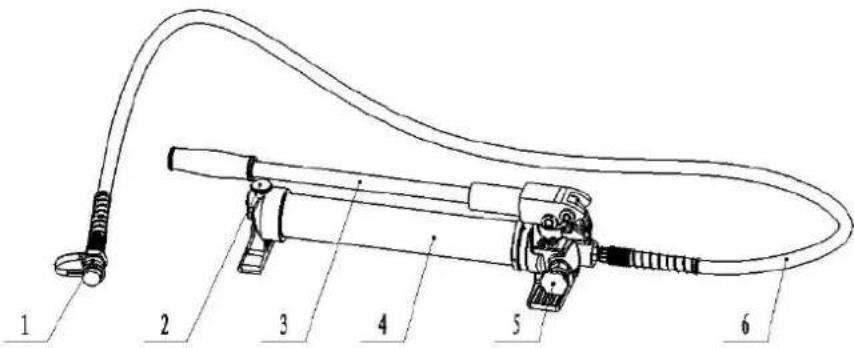

Composants
| 1 Coupleur Pour la connexion avec la tête de travail | |
| 2 Vis sans fin | Pour couvrir le tube d'huile afin d'éviter les fuites d'huile |
| 3 Poignée active Pour l'opération | |
| 4 Corps de pompe Pour stocker l'huile | |
| 5 Tourner la vis Pour relâcher la pression | |
| 6 Tuyau Pour le transport du pétrole | |
Instructions

AVERTISSEMENT :
- Pomper doucement la poignée pour que l'huile s'écoule en douceur, sinon cela endommagera le système hydraulique.
• Veuillez ne pas heurter aucune partie de l'outil ; cela pourrait être dangereux pour l'opérateur.

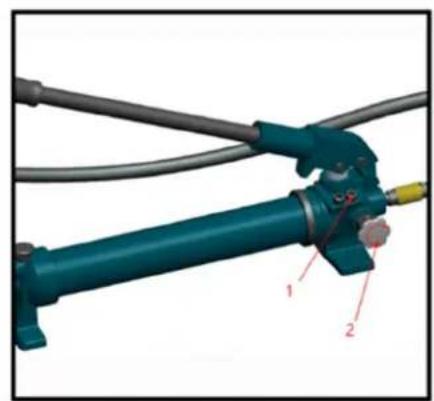

Veuillez vous référer à l'illustration ci-dessous :

1- Soupape de sécurité intégrée
2- Relâcher la pression manuellement
3- Connectez le coupleur à l'autre outil à unité divisée
4- Avant de procéder à l'opération, tournez fermement la vis dans le sens des aiguilles d'une montre.
5- Pomper la poignée
6- Après l'opération, faites tourner la vis dans le sens inverse des aiguilles d'une montre pour relâcher la pression.

DANGER DE MORT! Le coupleur permet de connecter la pompe à un autre outil rapidement et facilement. Les coupleurs mâles et femelles doivent être bien connectés, sinon cela pourrait blesser l'opérateur.
Nettoyage et entretien

AVERTISSEMENT :
- Un équipement endommagé peut entraîner des blessures corporelles graves. N'utilisez pas de matériel endommagé. Si un bruit ou une vibration anormal se produit, faites corriger le problème avant une nouvelle utilisation.
- La poussière ou l'air à l'intérieur de l'outil endommagera le kit d'étanchéité, entraînant ainsi la perte de fonction de l'outil. Assurez-vous que l'huile est claire et qu'aucune poussière ne pénètre dans l'huile lors
du changement d'huile. Attendez un moment et évacuez complètement l'huile du tube d'huile avant d'insérer le bouchon d'huile.
-
Avant chaque utilisation, inspectez l'état général de l'outil. Vérifiez que le coupleur est propre, vérifiez qu'il n'y a pas de vis desserrées, de mauvais alignement ou de grippage des pièces mobiles, de pièces fissurées ou cassées, ou toute autre condition pouvant affecter son fonctionnement en toute sécurité.
-
Après utilisation, nettoyez les surfaces externes de l'outil avec de l'huile antirouille propre et humide, appliquez-la sur la surface métallique de l'outil et sur les matrices pour éviter la rouille. Stockez l'outil dans un environnement sec. Le coupleur doit être recouvert par le capuchon en temps opportun, sinon la poussière pénétrera et polluera l'huile.
-
L'entretien de l'outil ne doit être effectué que par un technicien de service qualifié.
-
Pour prolonger la durée de vie de l'outil, veuillez changer l'huile chaque année. Assurez-vous que l'huile est filtrée avec un filet de 120 mailles ou un filtre de plus de 30 µm. En attendant, évitez la poussière dans le godet à huile.
-
Après une longue période d'utilisation, les kits d'étanchéité seront endommagés, s'il y a une fuite, veuillez nous contacter pour changer les kits d'étanchéité.

ATTENTION ! Veuillez porter des gants en caoutchouc pour éviter tout contact direct avec l'huile. En cas de contact accidentel avec la peau, lavez rapidement la zone avec de l'eau et du savon. Pour protéger l'environnement, jetez l'huile usagée dans une installation de traitement approuvée par le gouvernement.

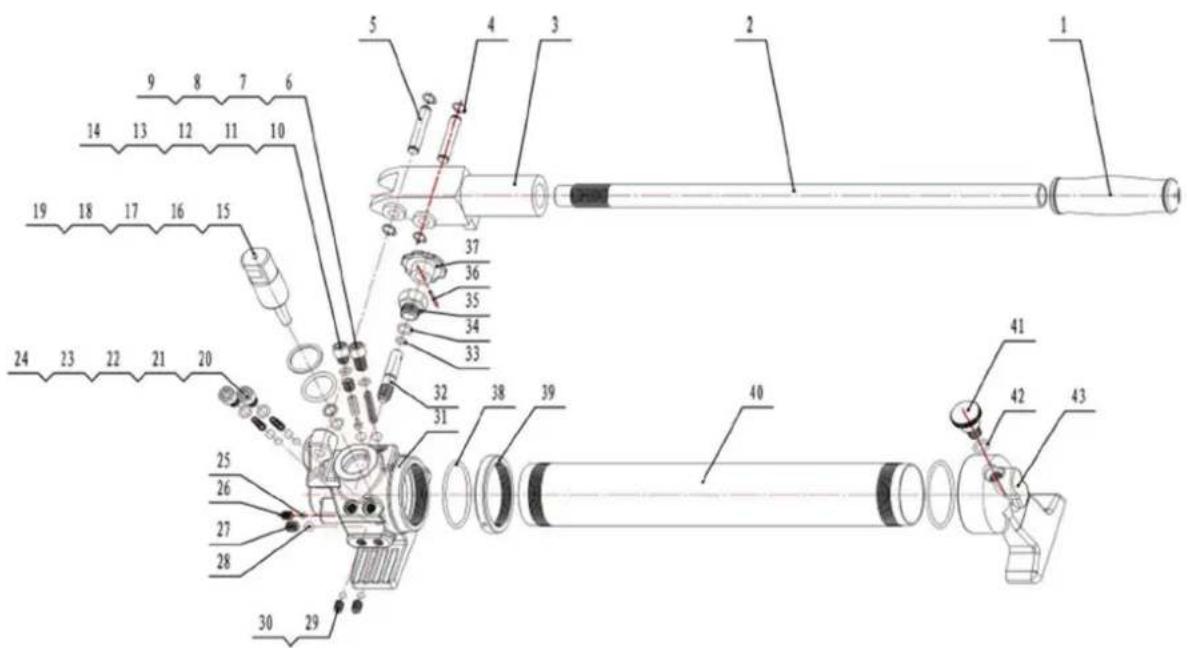

Schéma des pièces

| Numéro de la pièce Description de l'appareil Quantité | ||
| 1 | Poignée | 1 |
| 2 | Poignée | active |
| 3 Poignée à la main 1 | ||
| 4 | Anneau | élastique |
| 5 | Tige | 2 |
| 6 | Bille | d'acier |
| 7 Ressort pour soupape de sécurité 1 | ||
| 8 | Joint | torique |
| 9 Vis hexagonale (M10*16.4) 1 | ||
| 10 | Bille | d'acier |
| 11 Noyau de soupape de sécurité 1 | ||
| 12 | Vis hexagonale (M10*10) | 1 |
| 13 | Joint torique | 1 |
| 14 | Vis hexagonale (M10Φ8) | 1 |
| 15 | Joint torique | 1 |
| 16 | Bague en plastique (Φ13*Φ10*1,4) | 1 |
| 17 | Joint torique | 1 |
| 18 | Bague en plastique (Φ34*Φ28*1,68) | 1 |
| 19 | Piston | 1 |
| 20 | Bille | d'acier (Φ6) |
| 21 | Bille | d'acier (Φ8) |
| 22 | Ressort (Φ0,4*Φ6,8*22) | 2 |
| 23 | Joint torique | 2 |
| 24 | Vis hexagonale (M10Φ13.6) | 2 |
| 25 | Bille | d'acier |
| 26 | Vis hexagonale (M8*10) 1 | |
| 27 | Vis hexagonale (M10*10) | 1 |
| 28 | Bille | d'acier |
| 29 | Bille | d'acier |
| 30 | Vis hexagonale (M8*10) 2 | |
| 31 Corps de pompe 1 | ||
| 32 Tige de soupape 1 | ||
| 33 | Joint torique | 1 |
| 34 | Joint torique | 1 |
| 35 | Couvercle de soupape | 1 |
| 36 | Goupille élastique droite | 1 |
| 37 | Tourner la vis | 1 |
| 38 | Joint torique | 2 |
| 39 | Écrou d'arbre | 1 |
| 40 | Sac à huile | 1 |
| 41 | Vis sans fin | 1 |
| 42 | Joint torique | 1 |
| 43 | Siège arrière | 1 |
