INSTRUKCJA OBSŁUGI HPM-03 MSW
Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem info@expondo.com.
Dane techniczne
| Opis parametru | Wartość parametru |
| Nazwa produktu Pompa hydrauliczna ręczna | |
| Model | MSW-HPM-03 |
| Maksymalne ciśnienie [bar] 700 | |
| Długość węża [metr] | 1,8 |
| Maksymalny siłownik hydrauliczny [ton] 100 | |
| Wymiary [szerokość * długość * wysokość; mm] | 150*2490*210 |
| Cieżar [kg] 9 |

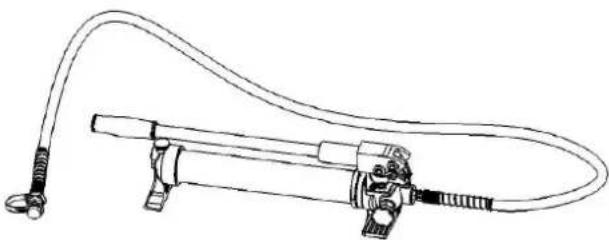

Opis urządzenia
Produkt ten służy do łączenia z hydraulicznymi głowicami roboczymi, które są powszechnie używane przy pracach elektrycznych i innych pracach budowlanych.
Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.
Praca z urządzeniem

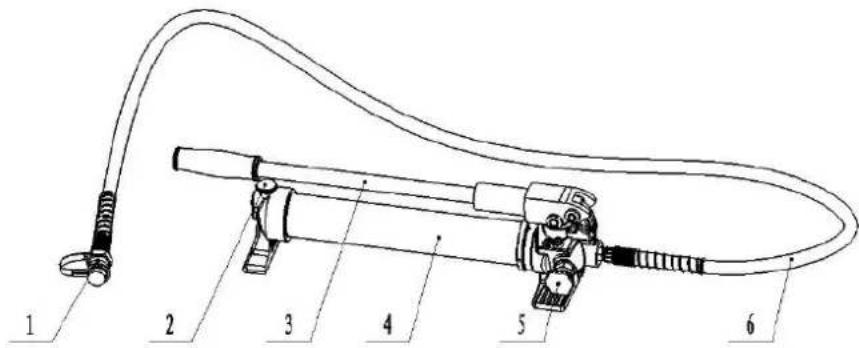

Komponenty
| 1 | Łącznik | Do połączenia z głowicą roboczą |
| 2 Ślimak | Do zakrycia przewodu olejowego w celu zapobiegania wyciekaniu oleju | |
| 3 Aktywny uchwyt Do operacji | ||
| 4 Korpus pompy Do przechowywania oleju | ||
| 5 | Obróć śrubę | Do uwalniania ciśnienia |
| 6 | Wąż gumowy Do transportu oleju |
Instrukcje
OSTRZEŻENIE:
- Delikatnie pompuj uchwytem, aby zapewnić swobodny przepływ oleju, w przeciwnym razie może dojść do uszkodzenia układu hydraulicznego.
• Proszę nie uderzać w żadną część narzędzia, gdyż stwarza to zagrożenie dla operatora.

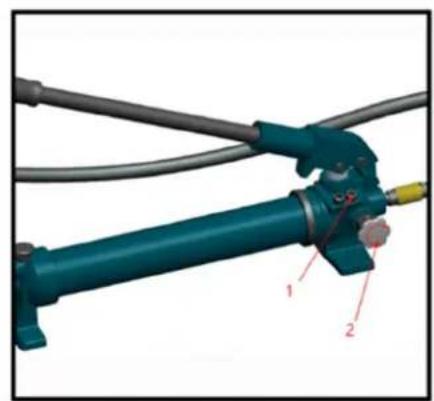

Proszę zapoznać się z poniższą ilustracją:
1- Wbudowany zawór bezpieczeństwa
2- Zwolnij ciśnienie ręcznie
3- Podłącz łącznik do drugiego narzędzia rozdzielającego
4- Przed rozpoczęciem pracy należy mocno dokręcić śrubę w kierunku zgodnym z ruchem wskazówek zegara.
5- Pompowanie uchwytu
6- Po zakończeniu pracy należy przekręcić śrubę w kierunku przeciwnym do ruchu wskazówek zegara, aby uwolnić ciśnienie
NIEBEZPIECZEŃSTWO! Złącze umożliwia szybkie i łatwe połączenie pompy z innym narzędziem. Złącze męskie i żeńskie muszą być dobrze połączone, w przeciwnym razie może dojść do obrażeń operatora.
Czyszczenie i konserwacja
OSTRZEŻENIE:
- Uszkodzony sprzęt może spowodować poważne obrażenia ciała. Nie używaj uszkodzonego sprzętu. Jeśli wystąpi nietypowy hałas lub drgania, należy usunąć problem przed ponownym użyciem.
- Kurz lub powietrze wewnątrz narzędzia może uszkodzić zestaw uszczelniający, powodując utratę funkcjonalności narzędzia. Podczas wymiany oleju należy upewnić się, że olej jest czysty i nie dostał się do
niego żaden kurz. Przed włożeniem korka wlewu oleju należy odczekać chwilę, aż cały olej zostanie usunięty z rurki.
- Przed każdym użyciem należy sprawdzić ogólny stan narzędzia. Sprawdź, czy sprzęgło jest czyste, czy śruby nie są poluzowane, czy części ruchome nie są źle ustawione lub zakleszczone, czy części nie są pęknięte lub uszkodzone, lub czy nie występują inne warunki, które mogą mieć wpływ na bezpieczną pracę.
- Po użyciu oczyść zewnętrzne powierzchnie narzędzia czystą, wilgotną wodą, posmaruj olejem antykorozyjnym metalową powierzchnię narzędzia i matryc, aby zapobiec rdzewieniu. Przechowuj narzędzie w suchym miejscu. Sprzęgło powinno być w odpowiednim czasie zakryte korkiem, w przeciwnym razie kurz dostanie się do oleju i zanieczyści go.
- Naprawę narzędzia powinien wykonywać wyłącznie wykwalifikowany technik serwisowy.
- Aby przedłużyć żywotność narzędzia należy wymieniać olej raz w roku. Upewnij się, że olej jest filtrowany przez siatkę o oczkach 120 lub sitko 30 µm. W międzynarodzie unika się gromadzenia się kurzu w misce olejowej.
- Po długim okresie użytkowania zestawy uszczelniające ulegają uszkodzeniu. W razie wycieku prosimy o kontakt w celu wymiany zestawu uszczelniającego.
UWAGA! Aby uniknąć bezpośredniego kontaktu z olejem, należy założyć gumowe rękawice. Jeżeli dojdzie do przypadkowego kontaktu ze skórą, należy natychmiast umyć zanieczyszczone miejsce wodą z mydłem. Aby chronić środowisko, zużyty olej należy oddawać do zakładu przetwarzania zatwierdzonego przez rząd.

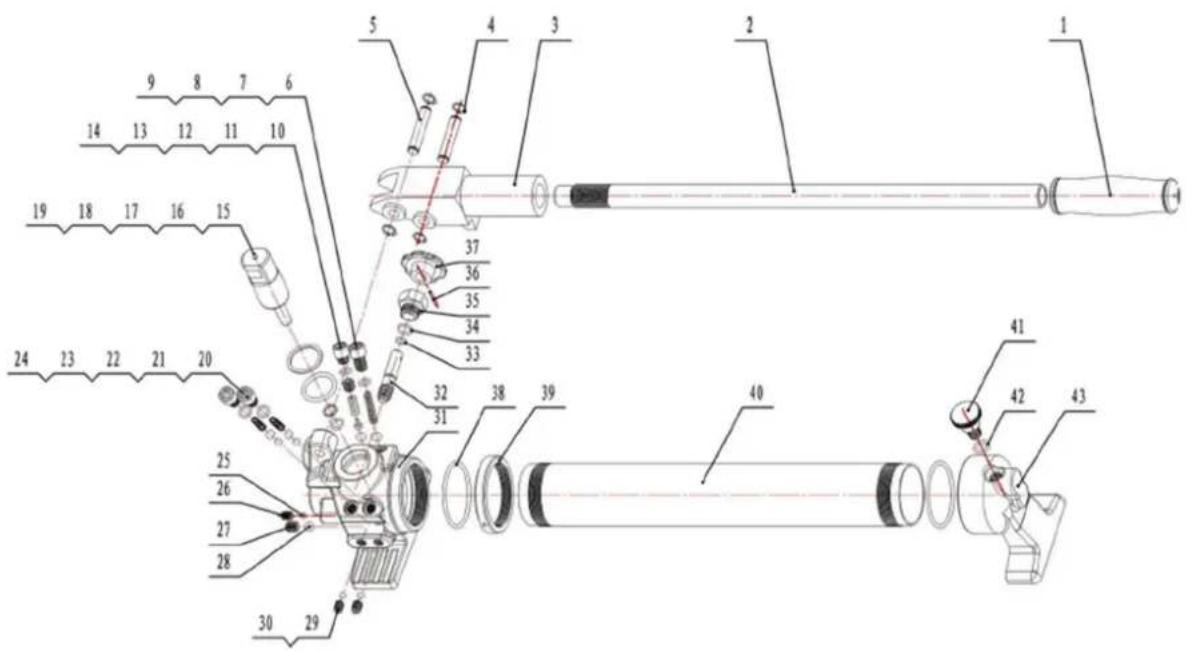

Schemat części
| Numer części | Opis urządzenia | Ilość |
| 1 | Uścisk dłoni | 1 |
| 2 | Aktywny | uchwyt |
| 3 | Uchwyt | ręczny |
| 4 | Elastyczny pierścień zatrzaskowy | 4 |
| 5 | Kołek | 2 |
| 6 Kulka stalowa (SΦ8) | 1 | |
| 7 | Sprężyna zaworu bezpieczeństwa | 1 |
| 8 | Pierścień uszczelniający (o-ring) | 1 |
| 9 | Śruba sześciokątna (M10*16,4) | 1 |
| 10 Kulka stalowa (SΦ8) | 1 | |
| 11 | Rdzeń zaworu bezpieczeństwa | 1 |
| 12 | Śruba sześciokątna (M10*10) | 1 |
| 13 | Pierścień uszczelniający (o-ring) | 1 |
| 14 | Śruba sześciokątna (M10Φ8) | 1 |
| 15 | Pierścień uszczelniający (o-ring) | 1 |
| 16 | Pierścień plastikowy (Φ13*Φ10*1,4) | 1 |
| 17 | Pierścień uszczelniający (o-ring) | 1 |
| 18 | Pierścień plastikowy (Φ34*Φ28*1,68) | 1 |
| 19 | Tłok nurnikowy | 1 |
| 20 | Kula stalowa (Φ6) | 2 |
| 21 | Kula stalowa (Φ8) | 2 |
| 22 | Wiosna (Φ0,4*Φ6,8*22) | 2 |
| 23 | Pierścień uszczelniający (o-ring) | 2 |
| 24 | Śruba sześciokątna (M10Φ13.6) | 2 |
| 25 Kulka stalowa (SΦ6) | 1 | |
| 26 | Śruba sześciokątna (M8*10) | 1 |
| 27 | Śruba sześciokątna (M10*10) | 1 |
| 28 Kulka stalowa (SΦ8) | 1 | |
| 29 Kulka stalowa (SΦ8) | 2 | |
| 30 | Śruba sześciokątna (M8*10) | 2 |
| 31 | Korpus | pompy |
| 32 | Trzonek | zaworu |
| 33 | Pierścień uszczelniający (o-ring) | 1 |
| 34 | Pierścień uszczelniający (o-ring) | 1 |
| 35 | Pokrywa | zaworów |
| 36 Elastyczna prosta szpilka 1 | ||
| 37 | Obróć śrubę | 1 |
| 38 | Pierścień uszczelniający (o-ring) | 2 |
| 39 | Nakrętka wału | 1 |
| 40 | Worek | olejowy |
| 41 Ślimak | 1 | |
| 42 | Pierścień uszczelniający (o-ring) | 1 |
| 43 | Tylne | siedzenie |
Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
