BRUKSANVISNING HPM-03 MSW

Rengøring og vedligeholdelse

OBS!

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Hydraulisk manuell pumpe
Modell	MSW-HPM-03
Kapasitet maks trykk [bar] 700
Slangelengde [meter] 1.8
Maksimal hydraulisk cylinder [tonn] 100
Dimensjoner [bredde * lengde * høyde; mm] 150*2490*210
Vekt [kg] 9

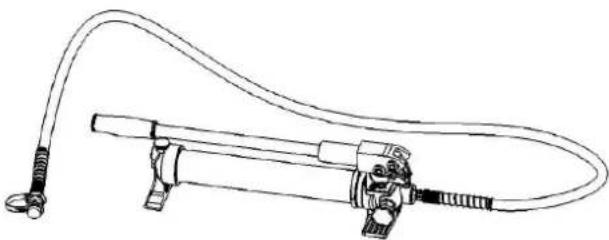

Beskrivelse

Dette produktet brukes til å koble til hydrauliske arbeidshoder, som er mye brukt i elektrisk konstruksjon og andre byggeplasser.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

Bruk

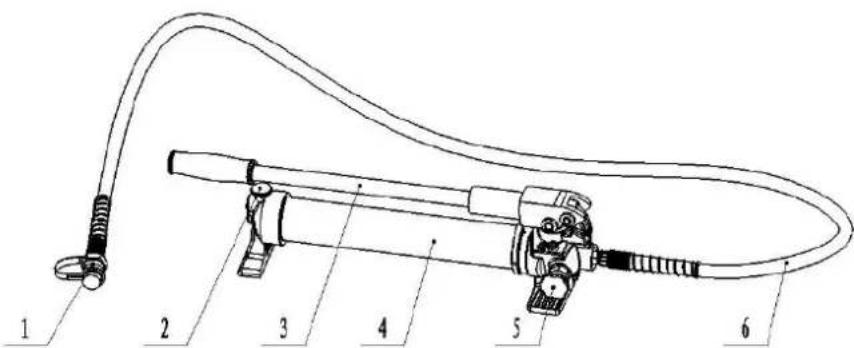

Komponenter

1 2 3 4 5 6

Tall	Komponentnavn	Funksjon
1 Kobling For tilkobling til arbeidshodet
2	Skrue	For å dekke til oljerøret for å hindre olje i å lekke
3 Aktivt håndtak For drift
4 Pumpehus For oppbevaring av olje
5 Vri skruen For å slippe trykket
6 Slange For transport av olje

Instruksjoner

ADVARSEL!

• Pump håndtaket forsiktig for å få oljen til å flyte jevnt, ellers vil det skade det hydrauliske systemet.
• Vennligst ikke bank noen del av verktøyet; ellers er det farlig for operatøren.

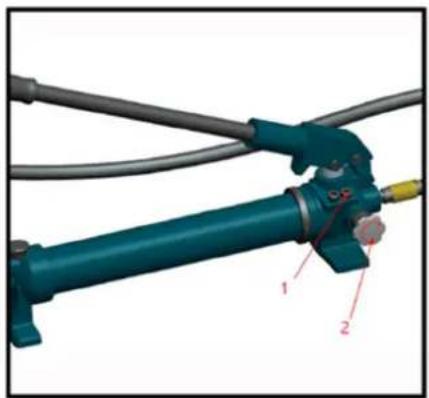

Se illustrasjonen nedenfor:

1- Innebygd sikkerhetsventil

2- Slipp trykket manuelt

3- Koble koblingen til det andre delte verktøyet

4- Før du bruker den, snur du skruen stramt med klokken

5- Pumping av håndtaket

6- Etter drift, drei skruen mot klokken for å slippe trykket

FARE! Koblingen kan raskt og enkelt koble pumpen med et annet verktøy. Hann- og hunnkoblingene må kobles godt sammen, ellers kan det skade operatøren.

Rengjøring og vedlikehold

ADVARSEL!

• Skadet utstyr kan forårsake alvorlig personskade. Ikke bruk skadet utstyr. Hvis det oppstår unormal støy eller vibrasjoner, få problemet rettet før videre bruk.

• Støvet eller luften inne i verktøyet vil skade tetningssettet, slik at verktøyet mister funksjon. Sørg for at oljen er klar, og at det ikke kommer støv inn i oljen når du skifter olje. Vent en stund og tøm oljen helt ut av oljerøret før du setter inn oljepluggen.

• Før hver bruk, inspiser den generelle tilstanden til verktøyet. Sjekk at koblingen er ren, sjekk for løse skruer, feiljustering eller binding av bevegelige deler, sprukne eller ødelagte deler, eller andre forhold som kan påvirke sikker drift.

• Etter bruk, rengjør de utvendige overflatene på verktøyet med ren, fuktig, smør den rustforebyggende oljen på metalloverflaten til verktøyet og formene for å unngå rust. Oppbevar verktøyet i et tørt miljø. Koblingen bør dekkes av hetten i tide, ellers vil støvet komme inn og forurense oljen.
• Service på verktøyet skal kun utføres av en kvalifisert servicetekniker.
• For å forlenge levetiden til verktøyet, bytt olje per år. Sørg for at oljen er filtrert med 120 mesh nett eller over 30 μm sil. I mellomtiden unngår du støvet i oljekoppen.
• Etter lang tids bruk vil tetningssettene bli skadet, hvis det er lekkasje, vennligst kontakt oss for å bytte tetningssett.

OBS!!! Vennligst bruk gummihansker for å unngå direkte kontakt med olje. Hvis hudkontakt oppstår ved et uhell, vask området umiddelbart med såpe og vann. For å beskytte miljøet, kast spillolje på et myndighetsgodkjent behandlingsanlegg.

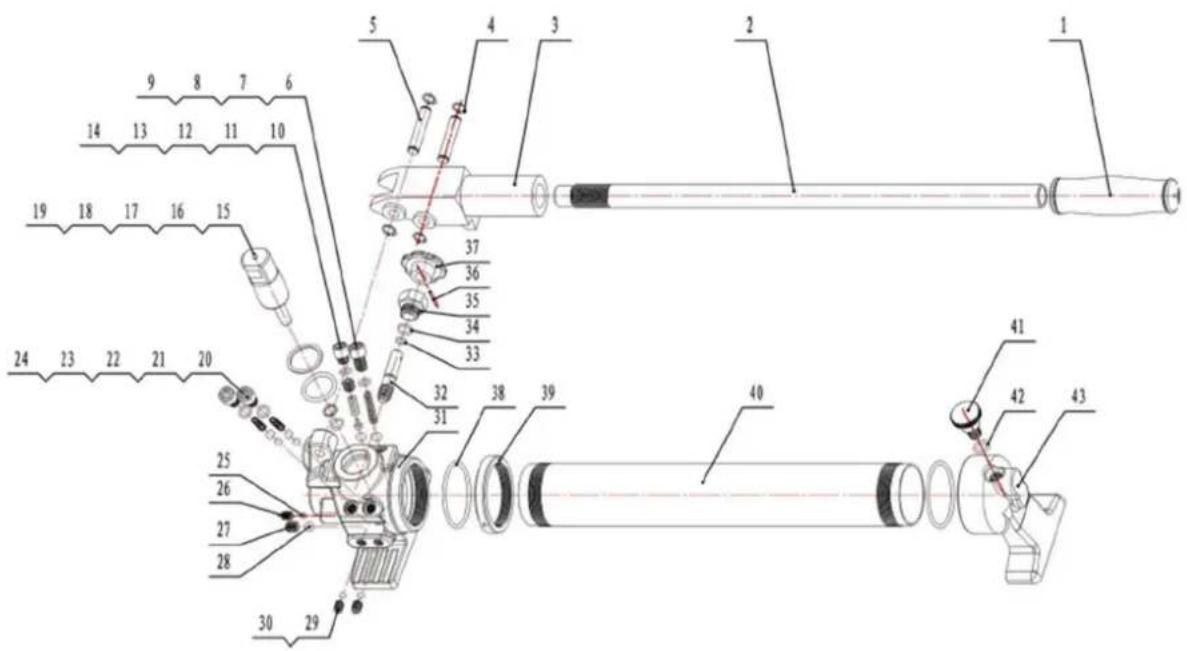

Delediagram
